Mortise 제작용 지그 - FWW197

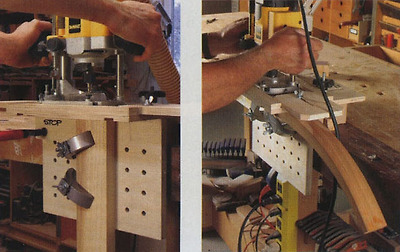

왼쪽 사진처럼 End 쪽과 오른쪽 사진처럼 곡선인 나무에도 쉽게 mortise를 만들 수 있는 지그입니다.
Self centering mortising jig - FWW191
좀 특별한 형태의 self-centering 메카니즘을 가지고 있습니다.
라우터를 나무의 center에 위치 시키는 것이 아니라 나무를 지그의 중심에 고정하는 방식으로 되어 있습니다.
특히 loose tenon 방식의 결합을 할 때 end 부분을 가공하기에 적합합니다.
물론 side 에 tenon을 만드는 것도 가능하지요.

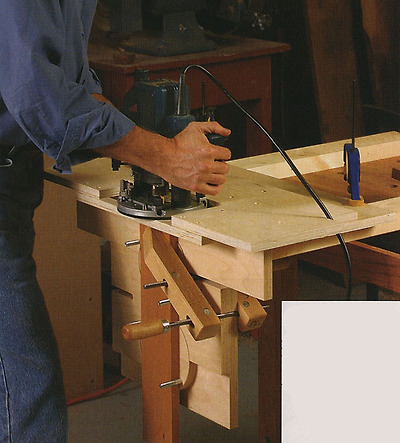

End 부분을 가공하기 위한 지그 - FWW096
오른쪽 사진과 같이 end 부분을 가공할 수 있도록 해주는 지그입니다.

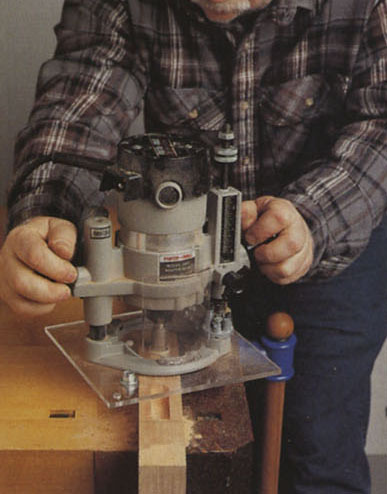

정말 단순한 mortise 용 지그 - WW045
정말 이렇게 간단한 지그만 하나 있어도 라우터로 mortise 만드는 것은 간단한 일이 되지요.
라우터를 이용한 수평형 mortiser - FWW060
대량 작업에는 아무래도 수평형 mortiser가 위력적입니다.
라우터로 수평형 mortiser를 만드는 방법을 잘 설명하고 있습니다.

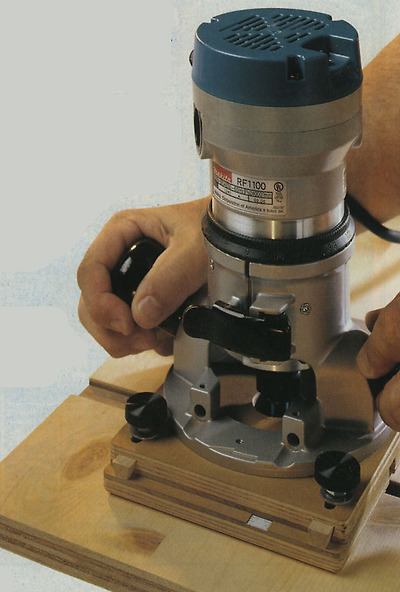

꽉 끼이는 dado를 만들기 위한 지그 - WWJ25-6
일직선이 잘 나오는 fence를 세팅해두고 이 지그로 두 번 작업하면 정확한 폭의 dado를 제작할 수가 있습니다.

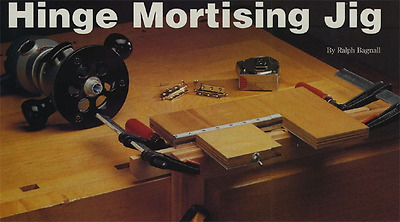

경첩 부착용 mortise 제작용 지그 - WWJ25-5
이런 것 하나 만들어두면 경첩 다는 것이 정말 일도 아닌게 되지요.

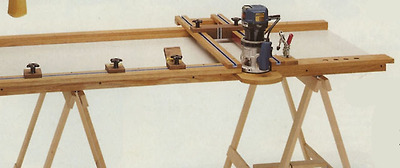

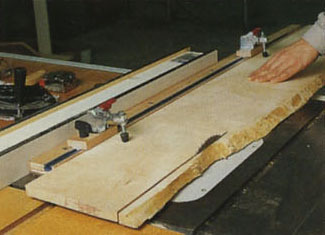

일직선으로 가공하기 위한 지그 - WWJ24-3 라우터로 stopped 또는 through dado를 만들 수도 있고, table saw에서 일직선으로 가공하는 용으로 사용할 수도 있는 지그입니다.

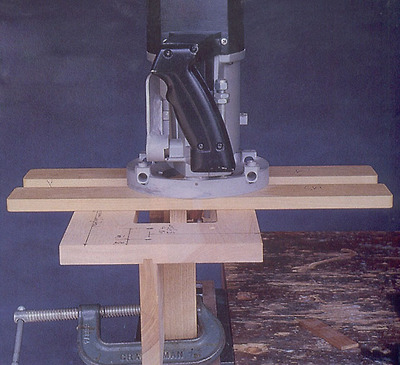

Auto-centering mortise jig - WWJ24-3
지그라기 보다는 라우터 sub-base입니다.
어떤 굵기의 다리라도 언제나 가운데에 mortise를 만들 수 있습니다.
정확한 dado를 만들기 위한 지그 - WWJ24-1
Dado를 빠르고 정확하게 만들 수 있도록 하여주는 지그입니다.
Loose tenon 방식을 위한 Mortiser - Wood162
다리와 rail 양쪽에 모두 mortise를 만들고, 나무 조각을 양쪽이 끼워서 고정하는 것을 loose tenon 방식이라고 합니다.
장점과 단점이 있습니다.
이 작업을 라우터로 할 수 있게 하여주는 지그입니다.
Self-centering Mortising Jig - AWW054
대부분의 mortise는 다리의 가운데 부분에 만들게 됩니다.
그런데 정확하게 가운데에 만드는 것이 쉽지가 않지요.
이것은 다리를 고정하면 자동적으로 가운데가 맞도록 설계된 mortising jig입니다.
Apron의 끝부분에도 mortise를 만들 수가 있어서 loose tenon 방식으로 결합하게 할 수도 있습니다.
지그의 앞부분을 고정하고 있는 Holdfast가 고풍스럽습니다.
수평형 라우터 테이블과 tenon/mortise jig - AWW037
공간 활용이 특히 돋보이는 지그입니다.
Table saw에 수평형 라우터를 부착하여 table saw의 정반을 라우터 테이블 정반으로 활용하고 있습니다.
Tenon 및 edge mortise 뿐만 아니라 end mortise도 어렵지 않게 제작할 수가 있습니다.
잘 된 디자인입니다.
라우터로 mortise 만드는 지그 - AWW004-2
이런 mortising jig를 사용하여 조금만 숙달이 되면 각끌기보다 훨씬 빠르고 정확하게 mortise를 만들 수가 있습니다.
라우터를 이용한 mortising jig - AWW002-3
사진도 있습니다만, 그림이 더 이해하기가 쉬워서 그림으로 올립니다.
라우터를 이용한 miter trimmer.
라우터를 사용하여 miter trimming을 정교하게 조절하기 위한 지그입니다.
SN078
라우터를 이용한 Dado 제작 지그.
임의의 위치에 임의의 폭의 dado를 쉽게 만들 수가 있습니다.
SN076
같은 형태의 서랍을 대량 제작하려면 이런 지그를 먼저 만드는 것이 훨씬 유리할 것입니다.
오른쪽 그림과 같이 locking rabbet 구조의 서랍을 쉽게 제작하기 위한 지그입니다.
SN018
사실 이것은 특별한 지그가 아닙니다.
그냥 straight guide 두 개만 있으면 이렇게 쉽게 원하는 폭의 dado를 만들 수가 있습니다.
SN056
쉽게 dado의 폭을 조절할 수 있는 라우터용 dado 제작 지그입니다.
SN020
상업적으로 판매하는 template만을 구입하여 half blind dovetail jig를 직접 만드는 모습입니다.
WS058

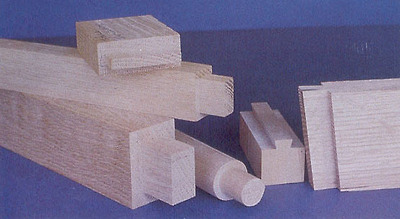

라우터를 이용하여 다양한 조인트를 제작할 수 있는 지그입니다.
상당히 활용도가 높은 지그입니다.
Wood087
대부분의 경우 box joint는 tablesaw로 쉽게 만들 수 있습니다.
하지만 chest 같이 큰 구조물을 제작할 때는 판재가 너무 커서 다루기가 좀 곤란합니다.
이럴 때는 위 사진과 같은 라우터용 지그를 제작하여 사용하면 어렵지 않게 제작할 수가 있습니다.
Wood127
라우터를 이용한 것 중에는 제일 거창한 지그인 것 같습니다.
여러가지 결합을 제작할 수가 있습니다.
오른쪽은 뒷면의 기계 장치를 보여주고 있습니다.
그런데 이쯤되면 목공이 취미가 아니라 철공이 취미인 사람이라야 만들 수가 있을 듯.
FWW103
테이블이 X-Y 축으로 움직이게 되어 있는 멋진 mortiser 입니다.
FWW174
서랍등을 장착할 때 주로 사용하는 가이드 레일을 활용하여 X-Y 축으로 움직이는 테이블을 사용한 방식입니다.
실제 사용해보면 어떨런지는 모르겠지만, 상당히 편리하고 안정감이 있어보입니다..
FWW141
라우터로 tenon을 만드는 jig 입니다.
구조는 단순합니다만 미세 조정을 할 수 있기 때문에 정확한 tenon을 제작할 수가 있습니다..
FWW136
사진과 같이 각이 있는 tenon도 만들 수 있는 지그입니다.
Leigh 사에서 나오는 Frame Mortise & Tenon Jig의 원형쯤 되겠네요.
FWW114
라우터로 tenon을 만들기 위한 지그입니다.
보통은 수평형 라우터 테이블을 이용합니다만 여기서는 들고 작업하도록 되어 있습니다.
SN040
아래 그림과 같이 만들어서 나사못으로 접합을 하는 것을 pocket hole joinery라고 합니다.
원래 이런 용도의 전용 지그가 있습니다만 라우터로 이런 것을 쉽게 할 수 있도록 만들어 주는 지그입니다.
SN042
판재 결합의 꽃이라고 할 수 있는 dovetail joint를 만드는 지그 자작하기입니다.
Leigh jig와 마찬가지로 간격조절이 자유롭도록 되어 있습니다.
SN043

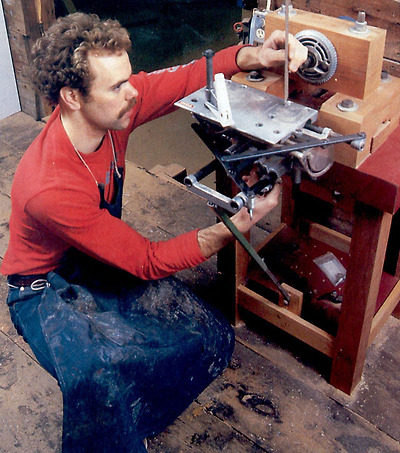

라우터를 사용하는 mortising machine입니다.
거의 공장용 기계 수준입니다.
나무를 고정하여두고 라우터에는 손도 대지 않고 작업을 하게 만들어졌습니다.
SN047
Router로 mortise를 만드는 지그입니다.
사실 이것 정도만 하여도 대부분의 mortise는 아주 쉽게 만들 수가 있습니다.
제대로만 사용할 줄 안다면 각끌기가 필요가 없지요.
SN056
활용도가 상당히 높은, 잘 디자인된 mortising jig입입니다.
보통의 mortising jig이 수평형으로 사용하는데 반하여 이것은 plunge router를 들고 작업하게 되어 있습니다.
오른쪽 사진과 같이 끝부분이나 45도로 기울어진 형태로도 mortise를 제작할 수가 있습니다.
SN064
수평형으로 mortise 를 만드는 기계입니다.
SN068
라우터를 옆으로 고정하여 사용하게 되어 있는 mortising table입니다.
물론 tenon도 쉽게 만들 수 있습니다.
WS067
라우터를 사용하여 쉽게 mortise를 만들 수 있도록 하는 jig 입니다.
직각으로 뿐만이 아니라 비스듬하게 만들 수가 있습니다.
Leigh 사의 FMT(Frame Mortise & Tenon) system을 흉내낸 것 같습니다.
참고로 오른쪽 사진은 Leigh 사의 FMT system의 사진입니다.
WS147
제작자는 간단하다고 하였지만 사실은 꽤나 복잡한 구조의 mortise제작용 장비입니다.
기본 구조물을 떼어내어 찍은 사진입니다.
AWW013
Mortise와 tenon을 쉽게 만들 수 있는 장치입니다.
사진에 보이는 상판이 사실은 수평으로 이동하는 carriage 입니다.
PWW139
