스케치업으로 용수철을 만들려면 어떻게 할까?
용수철은 쉽게 생각될 수 있지만, 일정한 경사각과 반경을 가지고 연속적인 360도 회전하는 개체라 만만치가 않다. 더군다나 정해진 치수로 일정한 규격을 가진 용수철이라면 생성해 내기가 더욱 어려울 것이다. 그래서 동영상과 같은 방법을 고민해 보았다.
치수를 가지면 조금 복잡해긴 해도, 몇 번 연습하면 그렇지도 않다.
가령, 원기둥형 용수철의 반경 1회전을 1층이라 한다면, 동일한 형태의 시작점과 끝점을 가지는 층이 1개 이상이면 용수철이 된다. 공학적으로 썩 정밀하진 않지만, 충분히 활용이 가능하다.

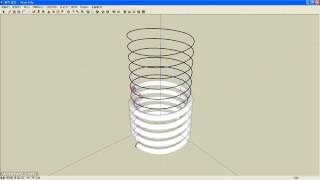

스케치업으로 용수철 만들기 :
1. 용수철의 반지름 또는 지름과 함께 간격(층 높이)을 정한다.
2. 정한 수치대로 원을 그리고 반원을 생성한다.
3. 반원을 2분등해서 2층으로 만든다. (2층은 실제 용수철의 1/2층에 해당)
4. 1/2층을 복사해서 뒤집기, 또 다른 1/2을 만든다.
5. 나머지 1/2층과 합체하면, 1층이 완성이 된다.
6. ‘따라가기’에 가용할 용수철 두께에 해당하는 ‘보조 원’을 만든다.
7. ‘따라가기’를 진행해서 용수철을 완성한다.
