[스크랩] 독립기초 터파기 수량산출식 풀이법

[눈사람]

질문자인사 감사합니다. 많은 도움이 됐습니다 ^^

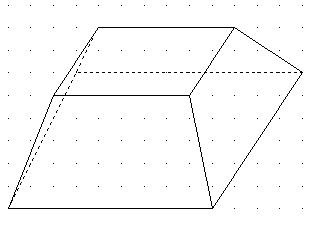

독립기초는 위 그림을 뒤집어서 보면 됩니다.

질문자님이 제시한 공식이 이해가 안되면

간단하게 그림과 같이 구해보세요.

즉 독립기초는 위그림을 뒤집어서 아래면적이 작고

윗면 면적이 넓습니다.

즉...

     윗면적(A*B) + 아래면적(a x b )

--------------------------------------------------------     x  H (높이)

                                   2

<추가답변>

질문자님이 올린 질문은 가로세로의 길이가 각각 다른경우입니다.

다른 그림을 올려드리느 잘 보시고 이해하시기 바랍니다.

그리고 가로세로가 각각 같은 경우의 공식도 올려드립니다.

▶독립기초



체적(V) = h/6{(2a+a')b+(2a'+a)b'}

a=b 인 경우 (ab길이가 같은경우)

V'=h/3(a ²+aa'+a'²)

<참고자료>

  1. 개요

(1)토사의 절취(m3)-깊이20cm 이하의 넓은 지역

                          -토사의 종류별로 구분하여 절취량을 산출한다.

(2)터파기(m3)-(터파기량=잔토처리량+되메우기량)

(3)잔토처리(m3)-매몰부의 구체체적

(4)되메우기(m3)

(5)바닥면 정리(m2)-암굴착의 경우 면적으로 산출한다.

(6)지정(m3)

▶다지기 종류별로 구분(모래, 자갈, 잡석지정)

▶목조,조적조 : 기초 하부에서 10cm 여유

▶철근con'c조 : 기초 하부에서 15cm 여유



(7)파일(본수)

▶종류,구경,길이별 본수로 산출한다.

▶PILE두부정리(개소):PILE항타 총 개소수

▶PILE 항타(M):구경별 총 길이

  2. 물량 산출방법 및 세부사항

(1)터파기 여유: 거푸집, 흙막이, 방수,지정 등의 작업공간 확보

▶흙막이가 있는 경우



<!-- position -->

높이(H)	터파기 폭(D)
5.0 m 이하 10.0 m 이하 10.0 m 이상	120 cm 165 cm 210 cm

▶흙막이가 없는 경우





높이(H)	터파기 폭(D)
1.0 m 이하 2.0 m 이하 4.0 m 이하 4.0 m 이상	20 cm(30cm) 30cm(30cm) 40 cm(30cm) 50 cm(30cm)

▶흙막이가 없는 경우 터파기 경사

  ◆깊이 1m 미만 : 수직파기

  ◆깊이 1m 이상 : 1:2 경사

  ◆암반의 경우 : 수직파기

(2) 터파기 산출방법 - 체적산출식으로 산출

▶독립기초



체적(V) = h/6{(2a+a')b+(2a'+a)b'}

a=b 인 경우

V'=h/3(a ²+aa'+a'²)





▶줄기초



◆V=(a+b)xhx1/2x줄기초길이





▶복잡한 경우



  ◆A 와 B부분으로 산출
