자가정비에 취미를 가진 지인들과 술자리에서 일어난 논쟁입니다
피스톤과 커넥팅로드를 체결해 원활한 상하운동을 도와주는 피스톤핀
그 피스톤핀의 이탈을 방지해주는 피스톤핀클립 일명 C-링
이 C-링의 옵셋방향(터진부위)이 어디를 향해야 하는지에 대해 논쟁이 있어서 누군가 시원하게 가르침을 주시길 바래봅니다
일단 C-링을 끼우는 부위를보면 작은홈(컷아웃)부위가 있는데
C-링의 옵셋부위를 이 홈에 일치시키라는 주장과 12시 방향으로 돌려놓으라는 주장의 충돌입니다

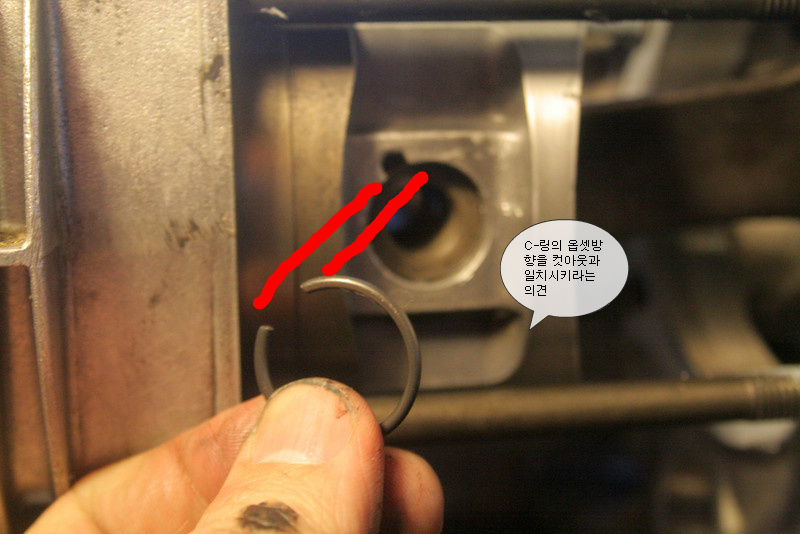

1.C-링의 옵셋방향을 홈에 일치시키라는 의견의 요지는 C-링의 모양과 홈의 모양이 딱 맞아떨어져야 100%의 힘으로 잡아줄수있다
만약 C-링의 옵셋방향을 12시방향이나 홈의 반대방향으로 돌려놓을경우 홈의 크기만큼 C-링에 닽는 면적이 줄어들어서
C-링의 마찰면이 줄어들어 결과적으로 C-링이 피스톤핀을 따라 돌다가 이탈된다

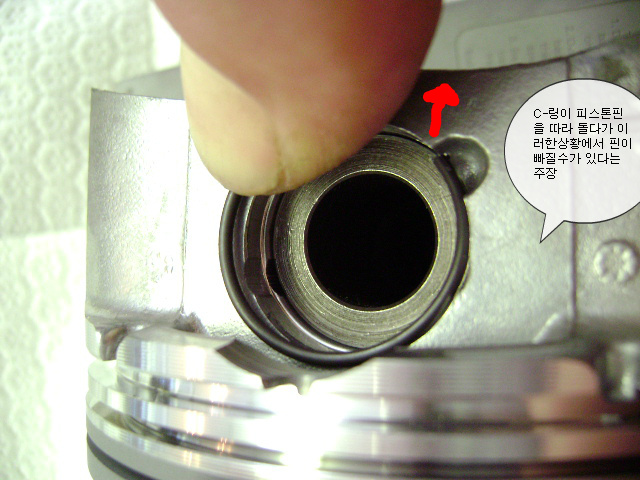

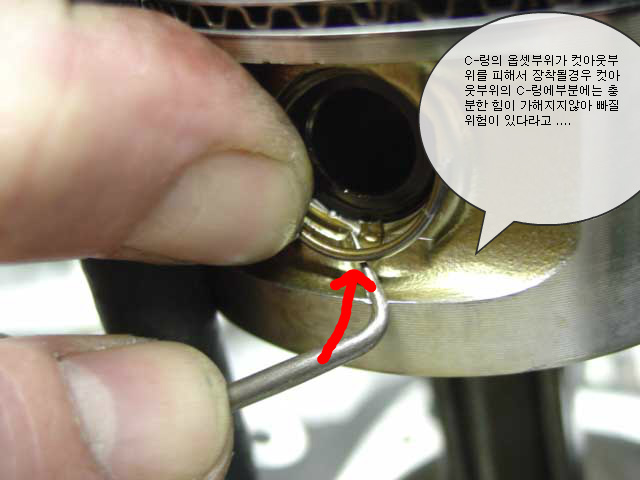

2.C-링의 옵셋방향을 12시방향이나 홈의 반대방향으로 돌려놓아야한다는 의견의 요지는 피스톤이 상하운동을하면
크랭크샤프트의 회전에 맞추어 커넥팅로드가 움직일때 피스톤핀도 따라서 조금씩 돌아가고
피스톤핀이 돌아갈때 C-링도 무조건 조금씩 따라돌게되는데 이때 만약 C-링의 옵셋방향이 홈에 가까우면
C-링이 돌아가다 링의 끝단부가 홈을 지나가다 제자리를 벗어나서 이탈된다
그러므로 C-링의 옵셋방향은 12시방향이나 홈의 반대방향(컷아웃부위에서 최대한 멀게)으로 향해야한다
특이한케이스를 제외한 일반적인 정비이론에서 어느의견이 맞는지 가르침을 주시기 바랍니다

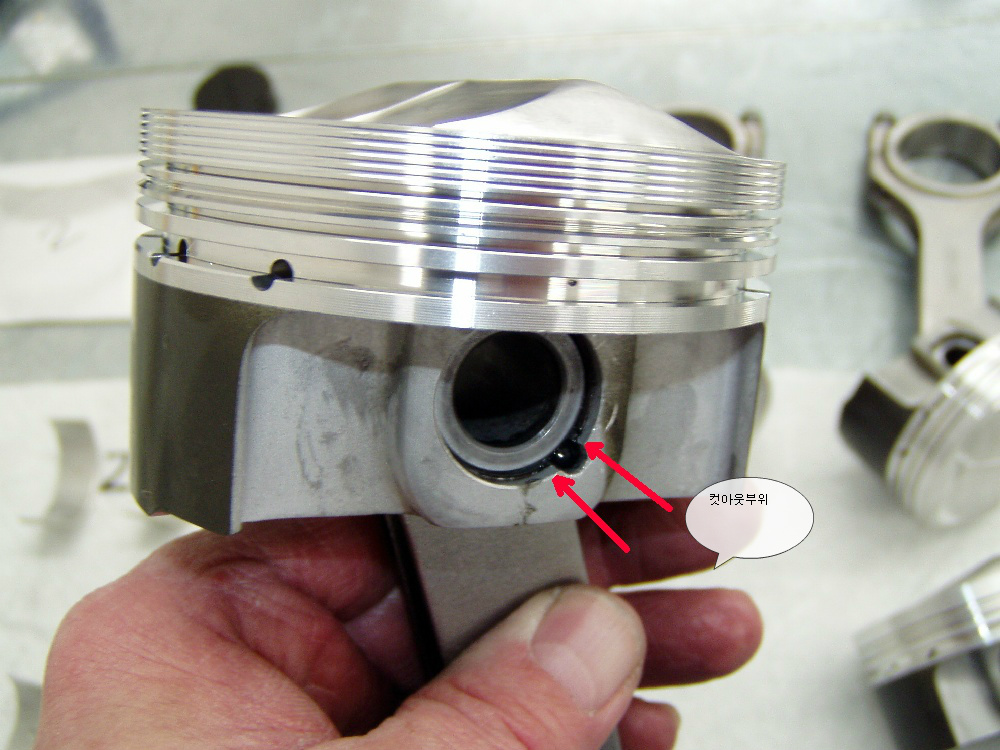

다음은 설명보충을 위해 비슷한 이미지를 구글에서 퍼온사진입니다

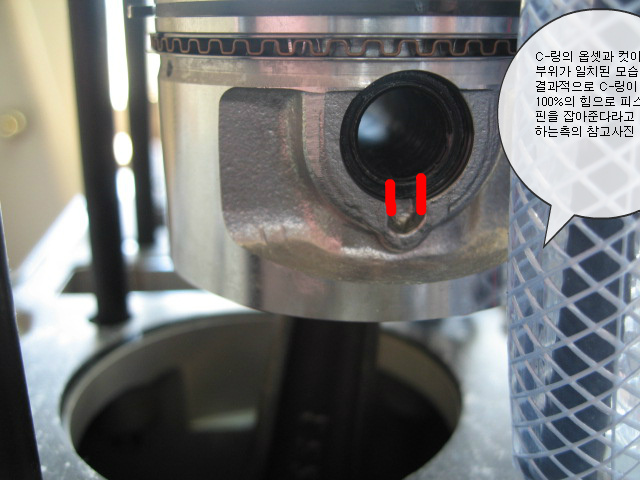

1번 의견을 주장하는측의 참고사진입니다

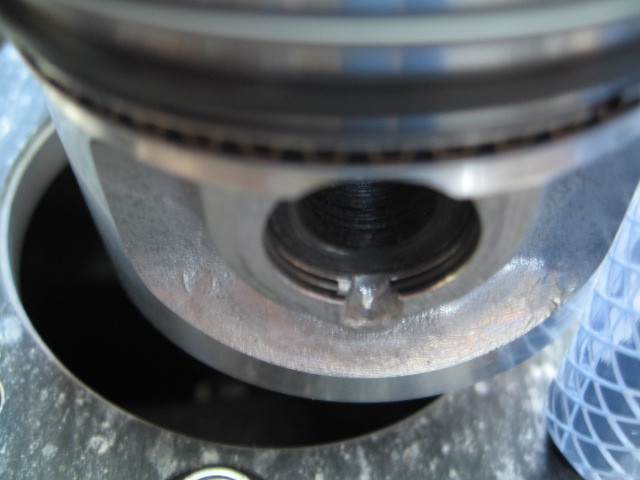

아래는 2번의견을 주장하는측의 설명보충 사진입니다
더 자세하게 설명하지못해 죄송합니다만 핵심은 이해하셨으리라 믿고 고수님의 의견을 목빠지게 기다리고있겠습니다
행복한 하루 되시길 바랍니다 감사합니다
