DIY 게시판 회로도 읽는법
1) 암 커넥터
(커넥터 실물 예.. M04커넥터) (회로도상 핀배열)
실제로 위 그림에서 핀그림이 있는 선은 3번선입니다..
2) 수 커넥터
커넥커를 바로 바라보는 번호 순으로 보는 순서와 핀배열이 같습니다.
역시 튀어 나와 있는 하우징이 3번 선입니다..
** 주의…..
위 순서가 현대자동차의 배선이 기준이기는 하나 반대의 배선이 간혹 있습니다.
반드시 작업전에 회로도 및 커넥터를 꼭 확인 바랍니다…
3) 회로도상 배선 색상 규정
|
기호 |
와이어 색상 |
|
기호 |
와이어 색상 |
|
B |
검정선(Black) |
|
Ll |
하늘색(Light blue) |
|
Br |
갈색선(Brown) |
|
O |
오렌지색 (Orange) |
|
G |
초록색(Green) |
|
P |
핑크색 (Pink) |
|
Gr |
회 색 (Gray) |
|
R |
빨강색 (Red) |
|
L |
파랑색(Blue) |
|
W |
흰 색 (White) |
|
Lg |
연두색(Light Green) |
|
Y |
노랑색 (Yellow) |

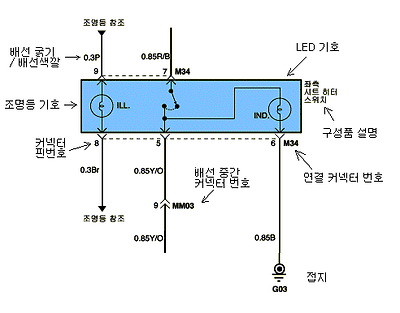

3) 실제 회로도의 모습 (열선시트의 일부분)
위 그림에서 푸른색 박스(노란색일 경우도 있음)는 전체 해당구성부품 입니다..위 그림의 전체 해당구성품은 열선 스위치 이겠군요..
그럼 위 예제로 간단히 설명을 해보겠습니다.
박스 주변에 M34란 글씨는 현재 스위치에 M34번 커넥터가 꼽힌다는 뜻입니다..
박스 주변이나 배선중간에 이런 굵은 글씨는 연결되는 커넥터 번호를 뜻합니다..
그 다음 맨 위를 보시면 조명등참조란 글씨 밑으로 0.3P란 글씨를 지나 9번 핀으로 연결…
스위치를 거쳐 8번으로 나왔습니다.. 박스주변의 5,6,7,8,9란 숫자는 배선 번호 입니다..
이것은 미등시 조명으로 쓰이는 배선으로 조명+선이 9번이고 조명–는 8번이란 뜻입니다..
또한 0.3P 라는 기호는 순정배선의경우 0.3㎟ (AWG 22 / 허용전류 5A 이하배선)이며,
배선의 색상은 핑크색이란 뜻입니다…
즉, 간략히 설명을 종합해보면… 위 스위치의 순정 배선일 경우..
9번에 핑크색 조명+, 8번에 갈색 조명-라는 겁니다…
물론.. 위 열선시트의 경우 순정배선이 없는 관계로 배선은 작업하는 분께서 새로 만드는것임으로 색상을 따질 필요는 없으나.. 만일 순정배선에서 배선을 따려고 한다면 위의 설명을 꼭 숙지 하셔야 합니다..
*** 참고 배선 굵기 리스트
|
규 격 |
SEA 규격 No. |
허용 전류 |
|
0.3 ㎟ |
AWG 22 |
5 A |
|
0.5 ㎟ |
AWG 20 |
13 A |
|
0.85 ㎟ |
AWG 18 |
17 A |
|
1.25 ㎟ |
AWG 16 |
22 A |
|
2.0 ㎟ |
AWG 14 |
30 A |
|
3.0 ㎟ |
AWG 12 |
40 A |
|
5.0 ㎟ |
AWG 10 |
54 A |
따지자믄 그렇단 애기고… 엔진룸 배선의 허용전류와는 조금 다릅니다. 실내 배선 DIY용임.
다시 회로도 설명으로 돌아와서..
7번을 거쳐 5번으로 나오는 선….. 스위치 배선이군요..
즉,.. 이 스위치의 가장 중요한 배선이기도 하구요… 단지 ON/OFF만 한다면 위 배선만 하시면 된단 뜻이기도 합니다. 나머지 조명등, LED는 작업자의 선택이겠죠..
그럼 복습 할까요??
7번 0.85R/B….( ???? / ???? ) 5번 0.85Y/O…. ( ???? / ???? )
이게 뭘 뜻하는 걸까요??모르신다면 밑으로 가지 마시고 다시 위에서부터 읽어 주십시오..
7번은 전원선에서 오는 0.85㎟ 규격의 빨강/검정 배선이며, 5번은 열선 시트에서 +배선으로 0.85㎟ 규격의 노랑/오렌지색 와이어란 뜻이죠…
5번 배선 뒤에 MM03은 열선 배선과 열선 시트의 커넥터와 만나는 커넥터 번호 입니다..
이런 식으로 배선 중간에 커넥터가 있는 경우도 많으니 참조 하시구요..
다음 LED배선인 6번선을 따라가 보면 접지가 나옵니다… 이런 마크는 차체 접지 혹은 접지관련 배선에 연결된단 뜻입니다.
