7MHz momo 안테나 레디얼 1/4 λ (11 m 정도)

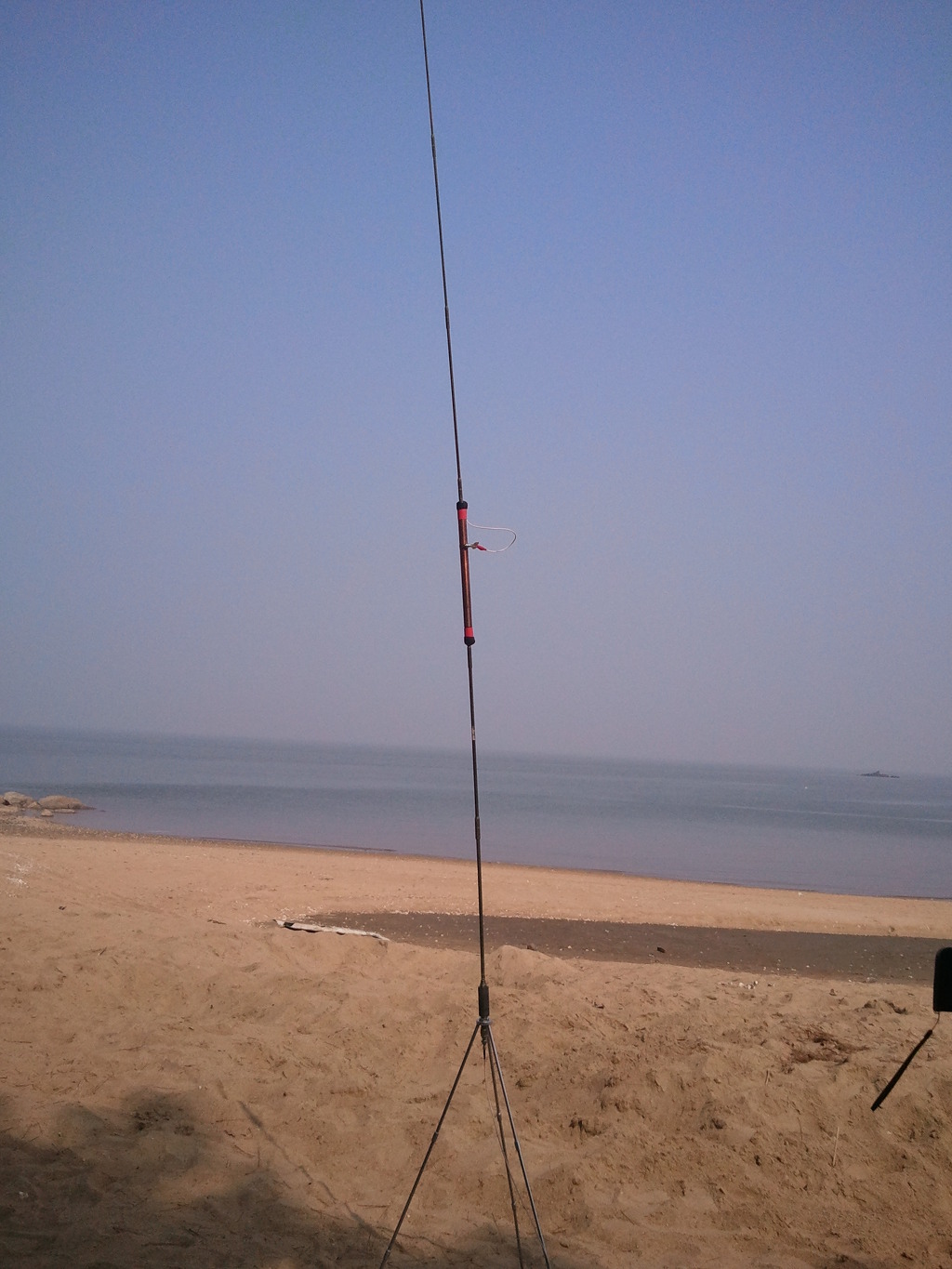

해변 모래밭에 안테나 설치

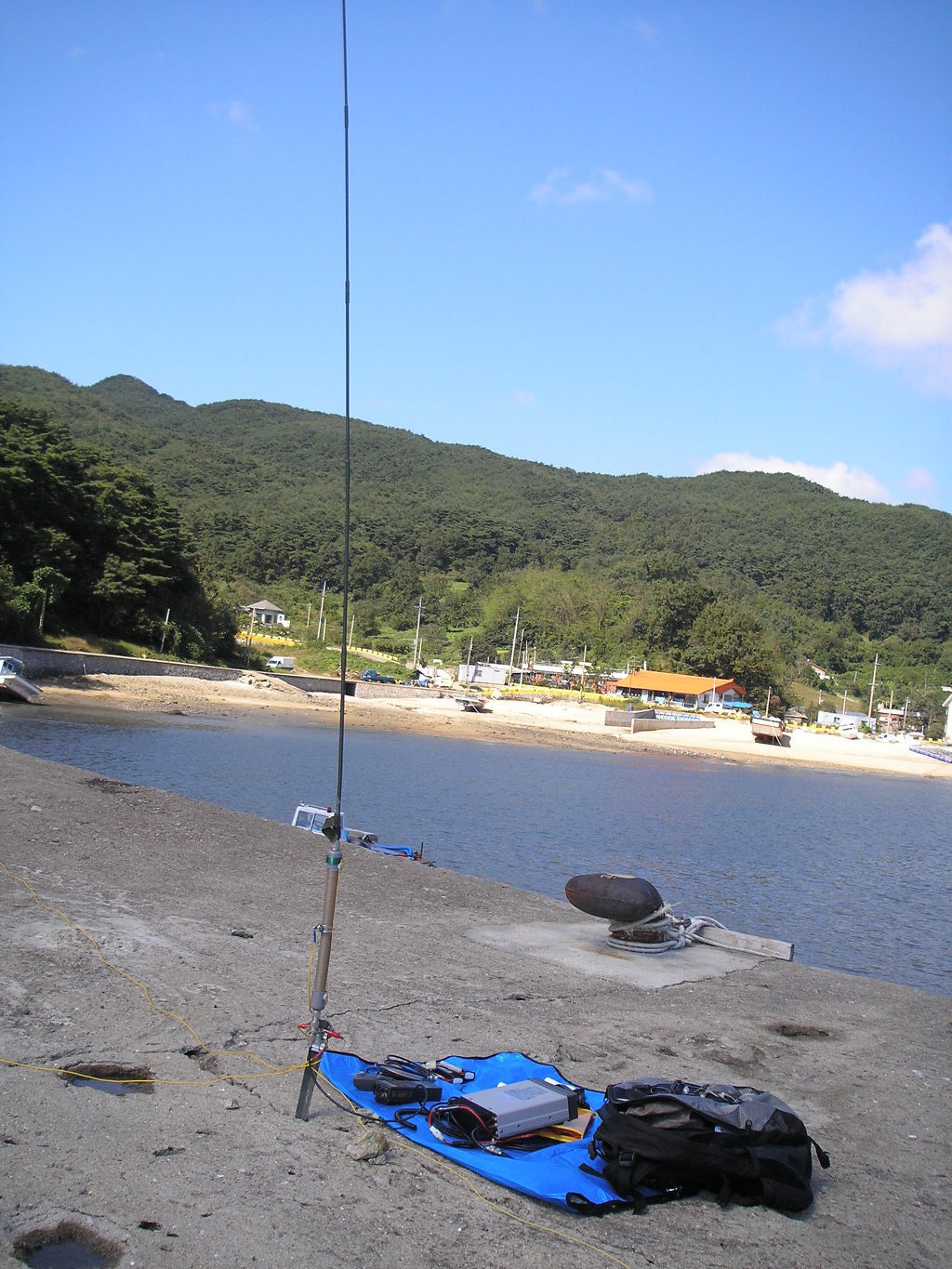

덕적도 방파제 위의 틈새에 텐트 팩으로 만든 브라켓을 끼워 넣고 안테나를 설치 함
이곳에서 일본과 교신 !

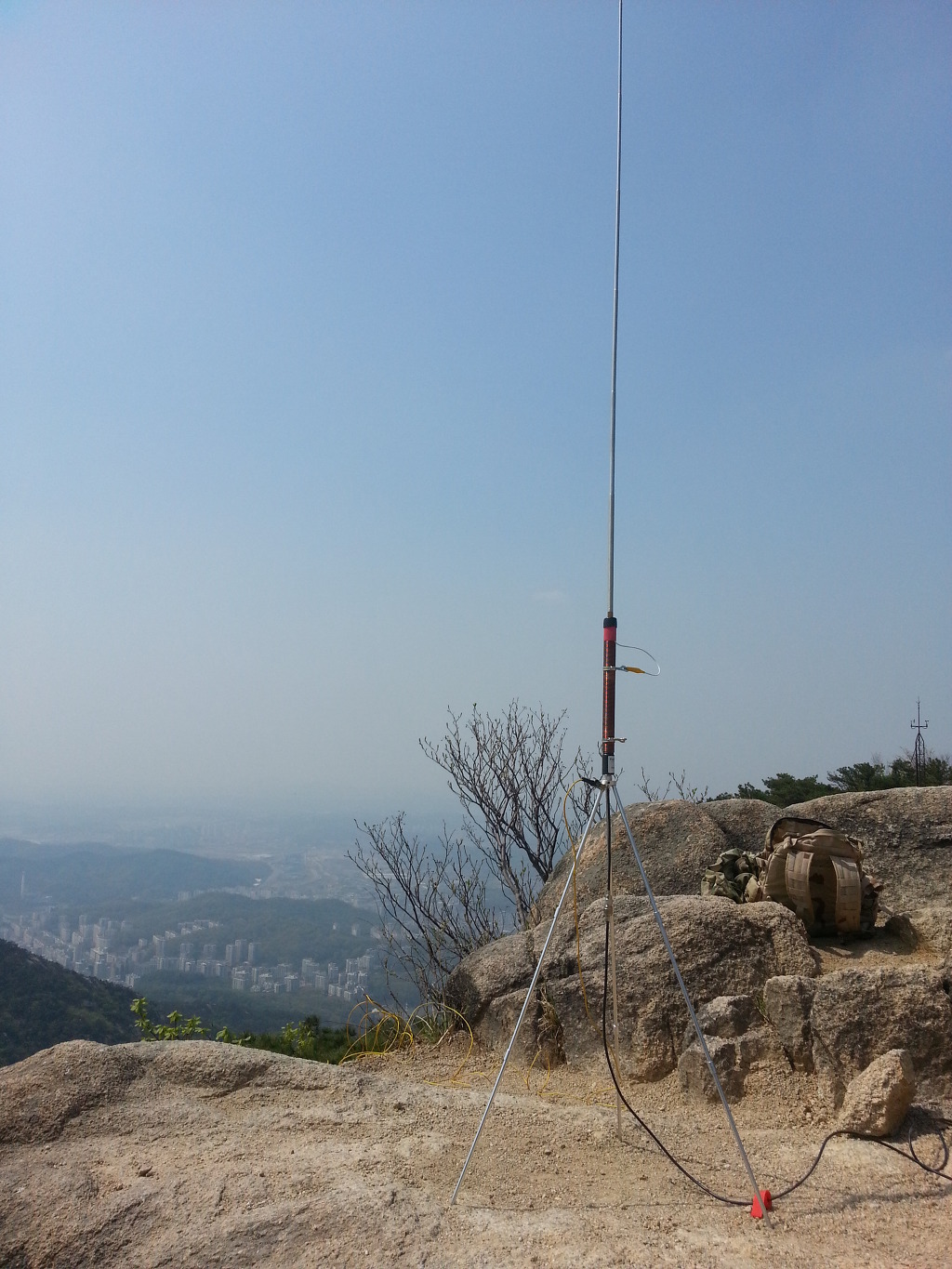

바위 위에 안테나 설치 하기

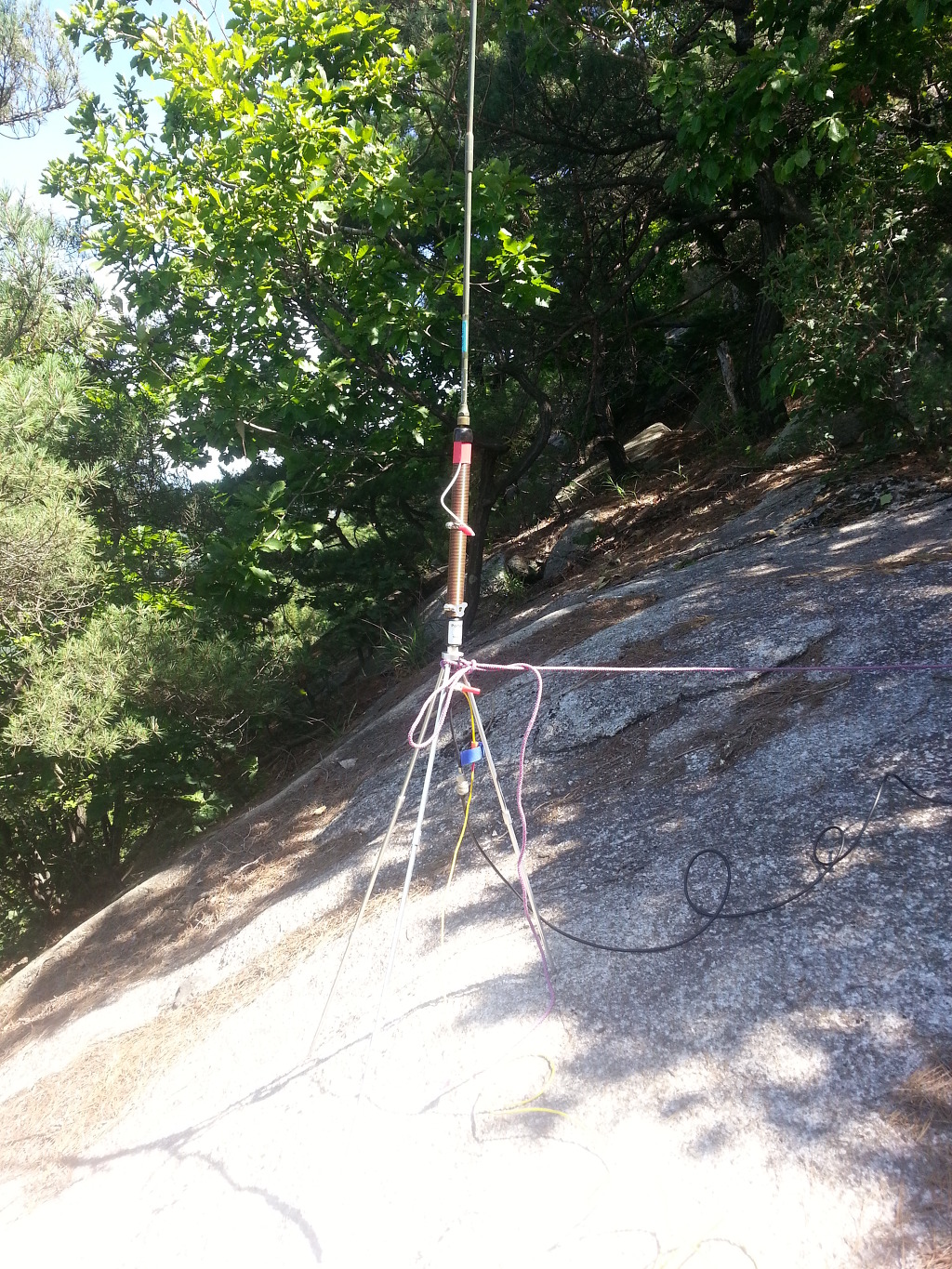

비탈진 바위에 안테나 설치 - 불암산 에서
삼각대 1마디를 빼고 수평잡아 끈으로 주변에 큰 돌에 줄을 묶음

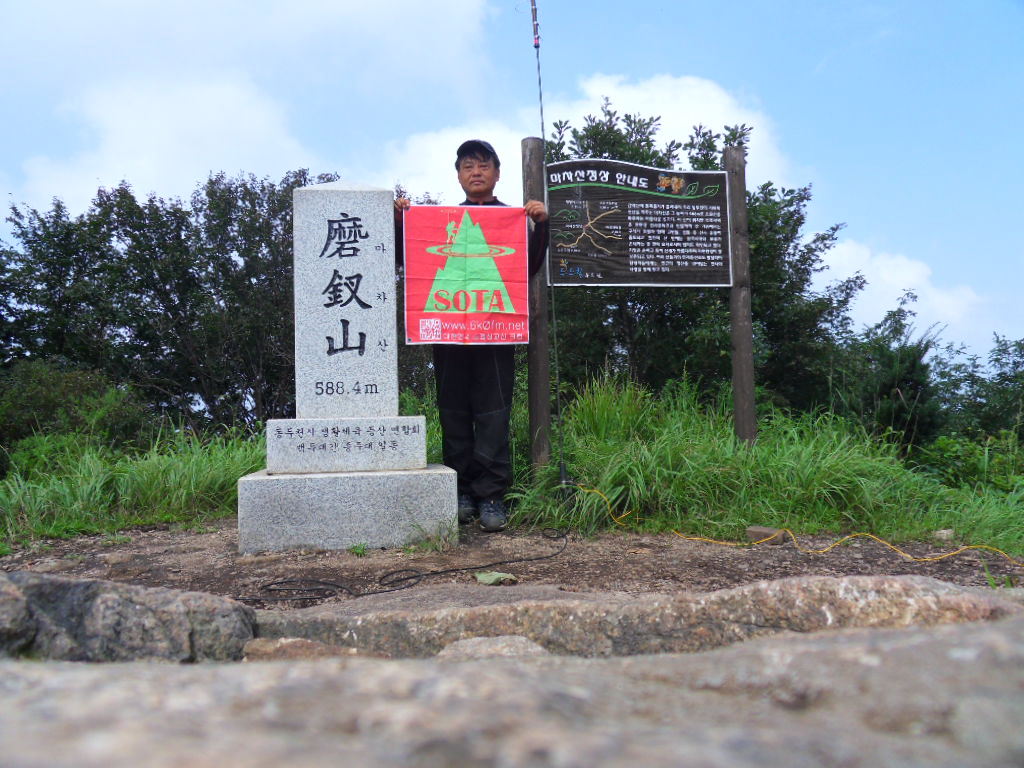

텐트팩 브라켓을 이용하여 설치하고 산 정상의 안내 표지판에 안테나를 의지 했음
안테나 길이를 늘여 약 5.5m 가 되도록 하는 바람에 안테나가 휘어져서 어쩔수 없이 안내판 신세를 지게 되었음

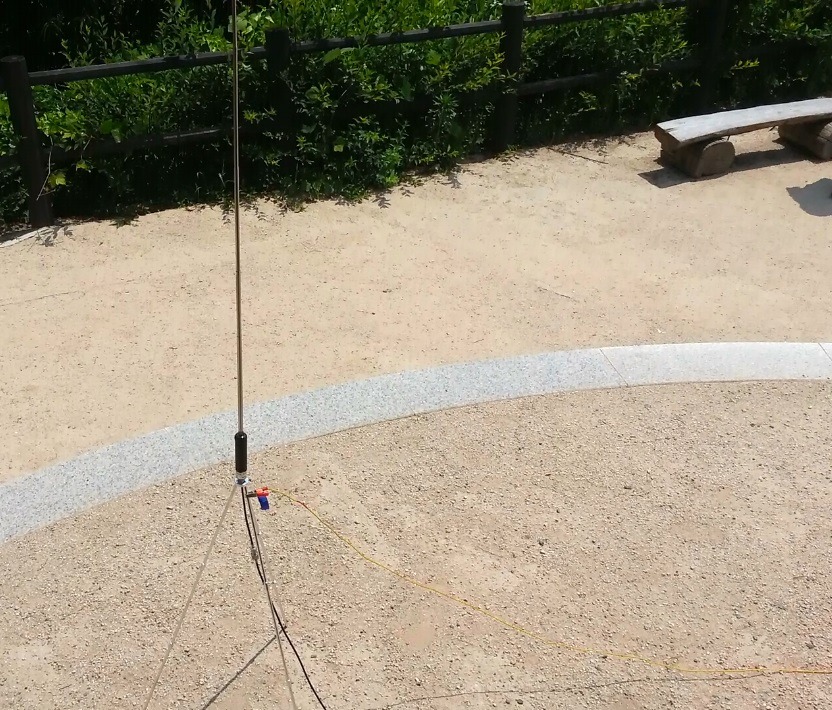

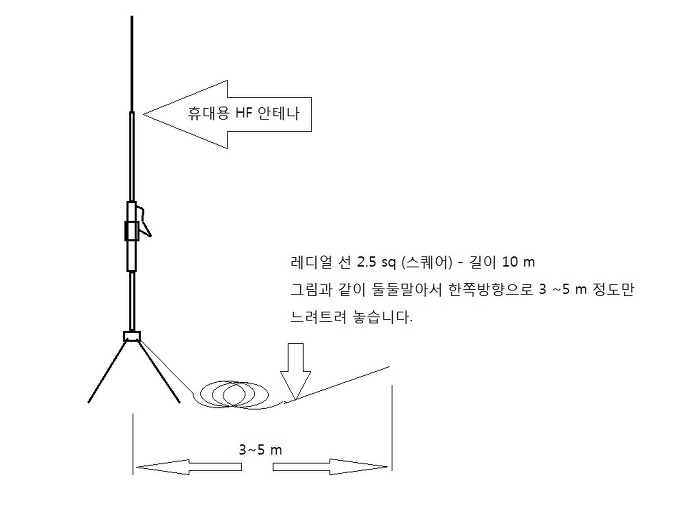

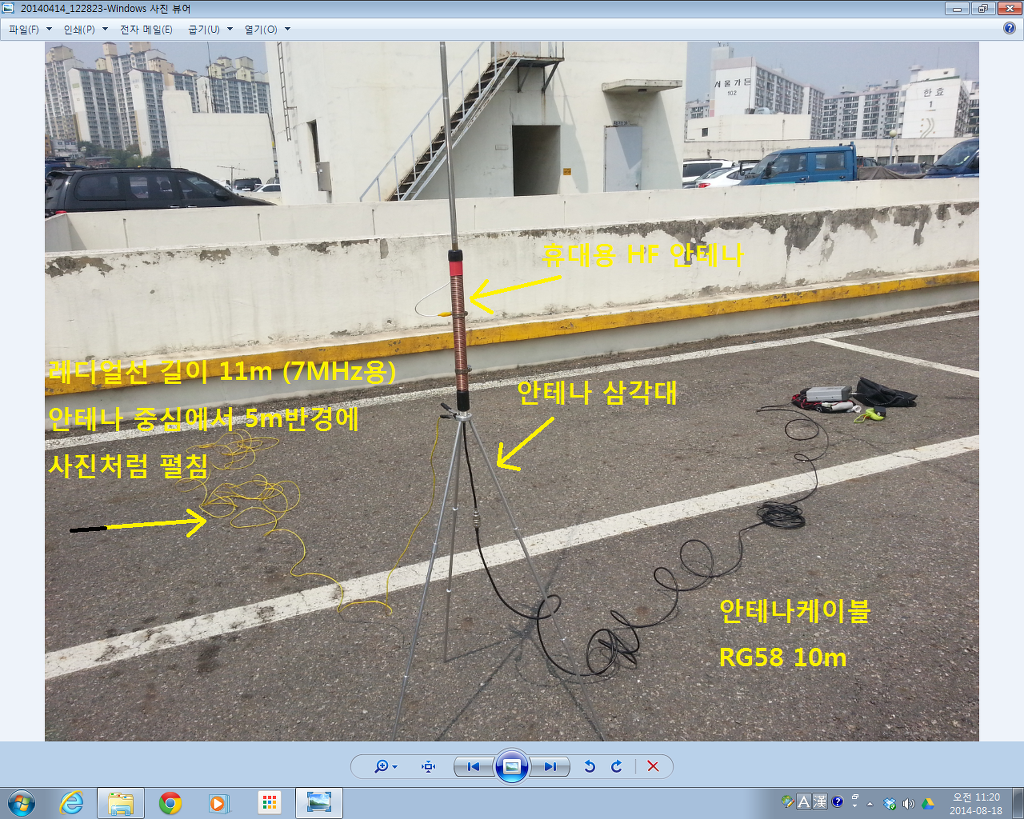

기본적인 안테나 설치 방법

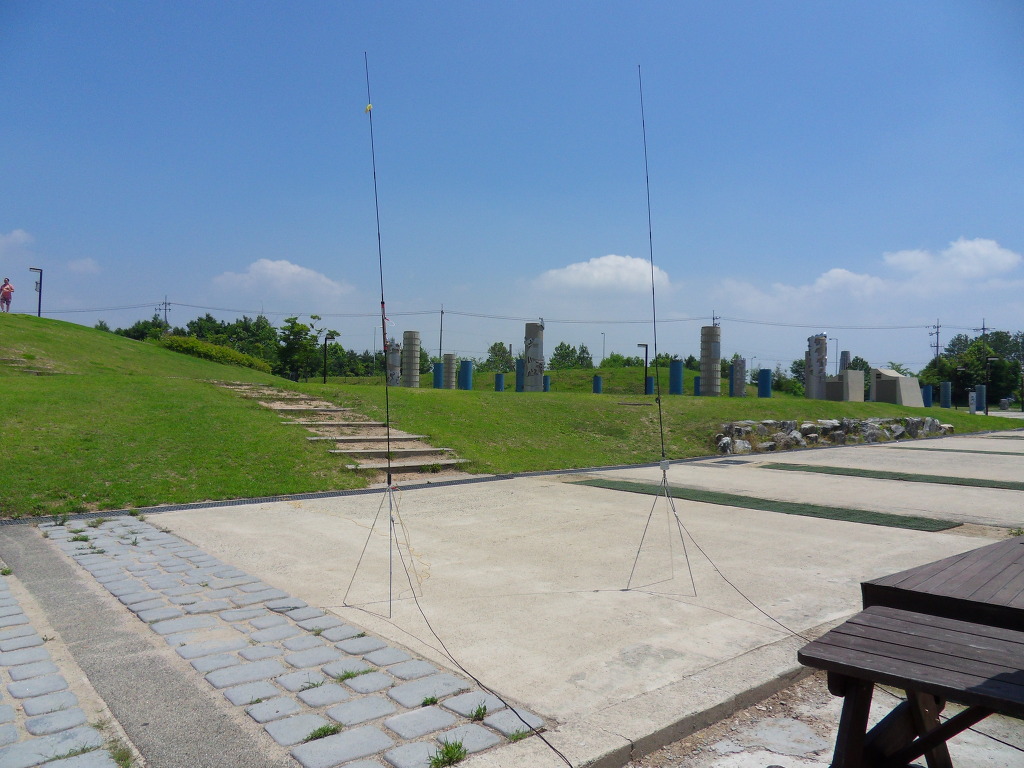

좌측은 휴대용 HF 안테나 우측은 50MHz 안테나

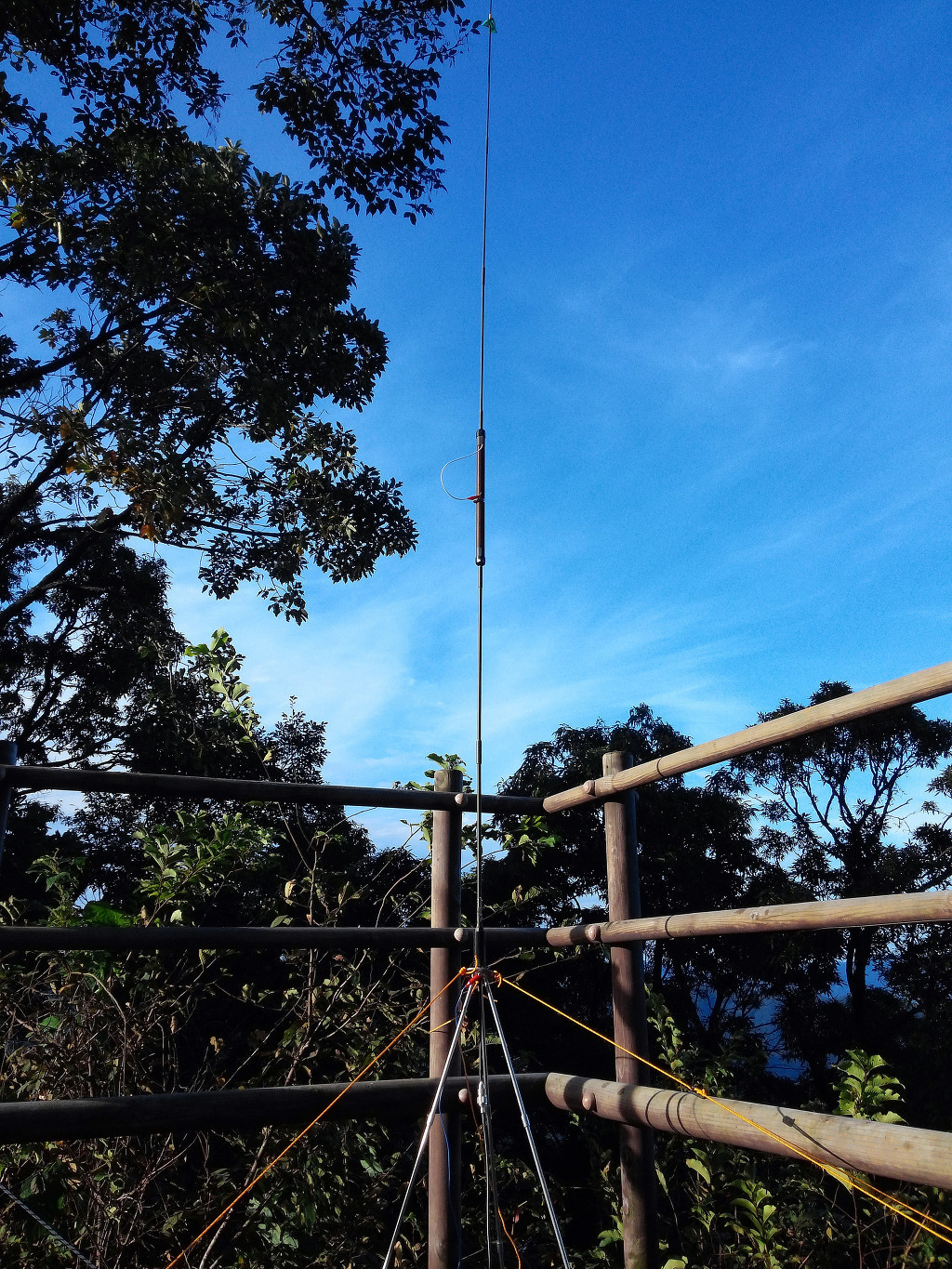

부용산 에서 비박을 하며 설치한 안테나
다음검색
댓글
댓글 리스트-
삭제된 댓글입니다.
-
답댓글 작성자HL1WOU 작성자 본인 여부 작성자 작성시간 15.05.30 수직 안테나는 무지향으로 사방팔방으로 신호를 보내고 받고 할 수 있으며
V 다이폴 안테나는 흔히 8패턴의 전파 방향성을 갖는다고 합니다
_ 8자 패턴 : 예를 들어 안테나 를 동서방향으로 설치했다면 전파는 남북방향으로 나가게 됩니다.
전리층으로 발사되는 전파는 수평이나 수직이나 똑같이 전리층에서 반사되는데요
이론적으로는 수직안테나의 타상각이 낮고 다이폴의 타상각이 조금 높다고 합니다
수직계열의 안테나가 다이폴 보다 멀리 전파를 보낼 수 있다고 합니다 (당구의 쿠션 처럼)
