[스크랩] SDR Transceiver

[DS5TUK]

러시아에서 현재 개발하여 곧 발매한다고 하는 아마추어 무선사용 SDR 트랜시버입니다.

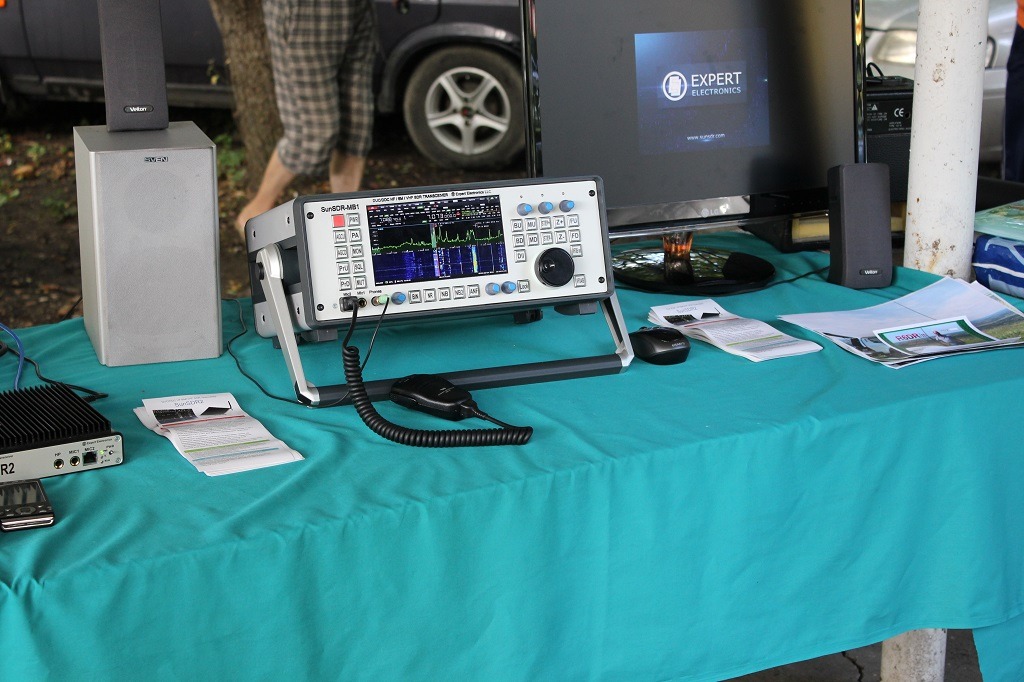

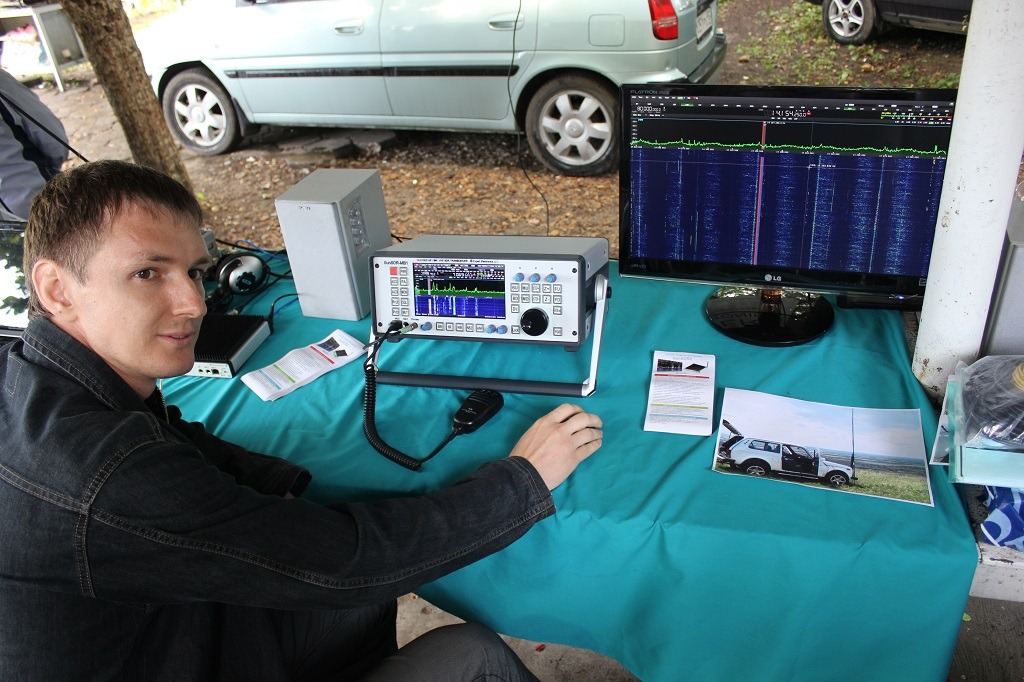

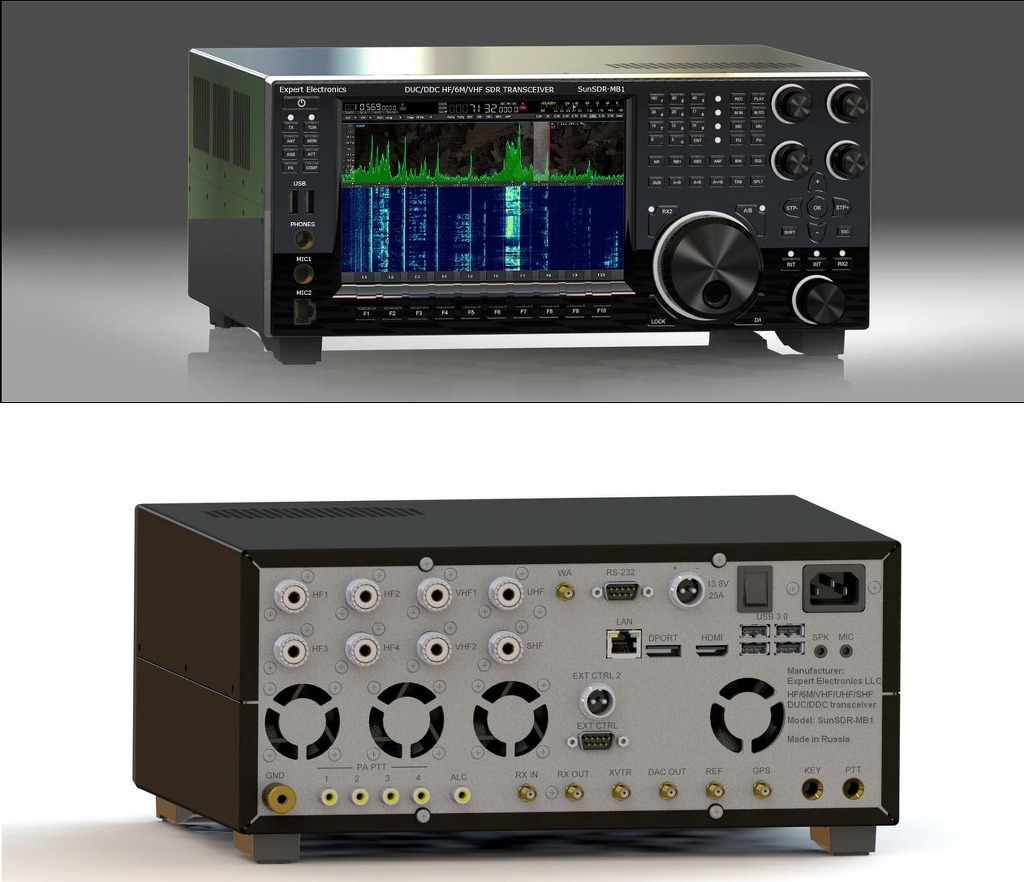

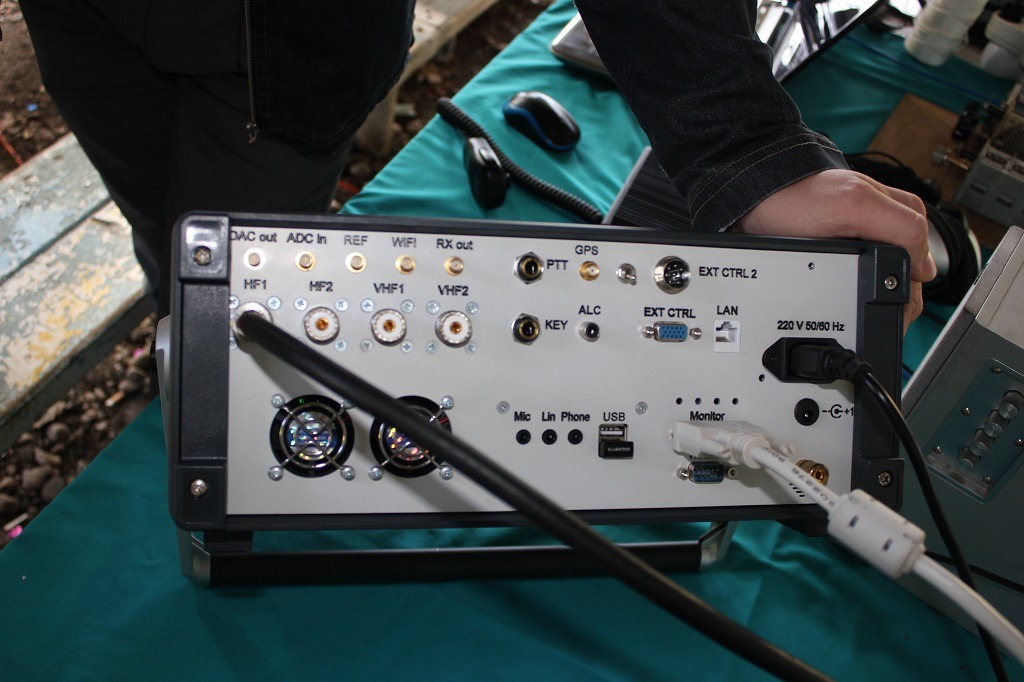

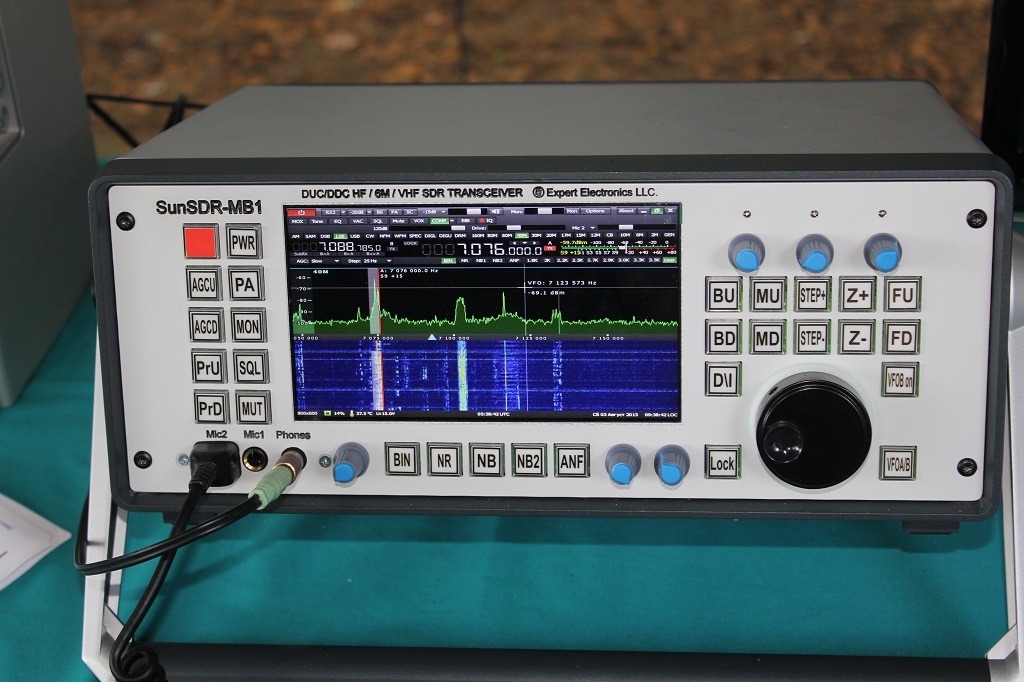

위 4개의 사진은 개발과정에서 나온 프로토 타입인것으로 파악이 되며, 맨 아래 사진은 출시를 위해 디자인하고, 이 모델로 제품까지 생산을 위한 준비를 하고 있는 단계인것으로 보입니다.

제품에 대한 소개는 http://www.cqdx.ru/ham/new-equipment/sunsdr-mb1-transceiver/ 에 자세하게 나와 있습니다. http://www.sunsdr.com/en/forum/16-international-forum/4937-stand-alone-software-defined-radio-sunsdr-mb1.html 에도 자세한 내용이 있는데, 내용을 카피해보면, 2013년도에 시제품을 "Maykop 2013"이라는 러시아의 소도시에서 진행된 HAM Festival에서 전시를 하고 소개가 되었다고 합니다. 특징으로는

On the "Maykop 2013" HAM Fest for the first time was presented new concept of HAM Stand Alone Radio based on new DUC/DDC technologies via our transceiver SunSDR2. This is a "SunSDR-MB1" HF/6M/VHF transceiver.
So.. In one box we have : Full PC(Micro-ITX PC, Intel Core i5 CPU, full blown Windows 7 (or Linux Ubuntu)), transceiver's hardware core based on SunSDR2 transceiver, 125W PA, PA LPF, ATU(option), Antenna switch, GPS receiver(option), WLAN(option), 7" display, Fully reprogrammable front panel (all buttons and all knobs), green highlight of all buttons and a main knob. Also additional HDMI connector for external a big display.
User can push one button (20 sec start time/ 5 sec finish time) and can works in radio air without Keyboard and mouse. If customer wants he can use mouse and keyboard for extended transceiver's control and for working with Logger, DIGI software etc., which installed inside the transceiver.
It is more than a simply clasical transceiver, it is more than simply monoblock (PC+SDR), this is new generation in HAM transceivers - fully DUC/DDC Software Defined Radio, fully Software Defined Front control panel!

Features:
Software: ExpertSDR2 (own software)
Direct conversion in RX/TX mode, in HF/VHF bands
Frequency range 0-80MHz, 80-160MHz
Wide band spectrum panadapter up to 80MHz
Two independent receivers
Full duplix mode (in the future - software defined).
High dynamic range of receiver: up to 119-120dB in the HF, and up to 114dB in the VHF.
Output power, nominal: 125W(HF), 30W(VHF)
IMD3 DR of transmitter: about 30-40 dB
Reference 10 MHz input
Very small CW delay: 10ms
ADC sample rate: 160MHz
ADC resolution: 16 bit
SFDR receiver: 78-82 dB
DUC sample rate: 360MHz
DUC resolution: 14 bit
High perfomance 24 bit Audio Codec on board
Connect to PC: LAN/WLAN(Ethernet/WiFi 802.11 g/n)
Power supply: 12-15V 1A(RX)/5A(TX)/ 220V 1.5-2 A.
Size: 370x160x270mm
Weight: 10 Kg

Inputs/outputs:
Two VHF antenna connector(SO239)
Two HF antenna connectors(SO239)
Wide RF input port direct connect to high speed ADC(SMA)(for XVTRX, measurement etc.) (SMA)
Wide RF output port direct connect to DUC(SMA)(for XVTRX, measurement etc.)
RX Out, uses with external BPF, ATT, P.AMP and ADC IN. (SMA)
Reference 10MHz input connector(SMA)
WiFi antenna connectors for 801.11 g/n up to 300Mb/s WAN(SMA)
ALC input port(RCA)
PTT input port(JACK 6.3mm)
CW Key input port(JACK 6.3mm)
External Control port with 9 power switch and RS-485 interface(D-SUB-15)
External Control 2 port for Automotive whip antenna 9310 from Stealth Telecom.
Electret Microphone input(line)(JACK 6.3mm)
Dynamic Microphone input with PTT switch for MH-31(RJ-45)
Headphones output(line)(JACK 6.3mm)
Ethernet connector(RJ-45)
RS-232 connector(DB9)
MIC, LIN, Phone(Jack 3.5mm) - Embedded PC's sound card, for example, for Skype via your transceiver etc.
DC input 12-15V 5A / AC input 220 V 1.5-2A.
HDMI connector for external display.
2xUSB connectors.
"Ground" connector.

Approximate price:
Basic version: 2500 EURO (without options).
Full version: 3000 EURO (with WiFi, GPS, ATU)
Software:
ExpertSDR2(all updates) - is free.
Linux OS - is free.
Windows 7 Home Basic - 100 EUR

로 소개가 되어 있습니다. 가격이 대략 3천 유로 정도로 소개가 되는걸로 봐서, Apache Labs의 ANAN 200D와 비슷한 금액이 될 것 같습니다.

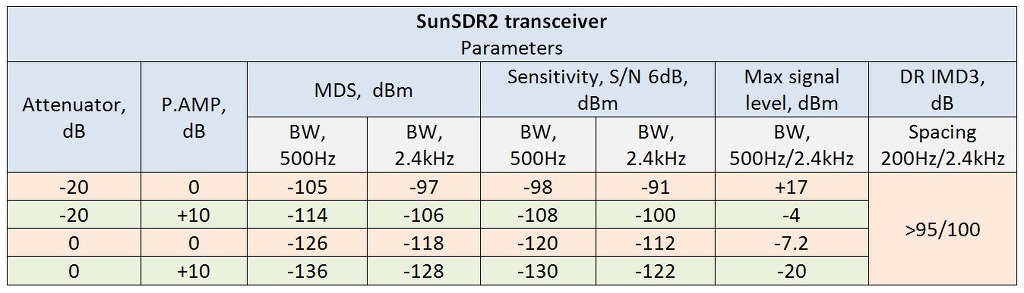

세부적인 측정자료는 아래 표와 같습니다.

동작하는 동영상입니다. 유튜브에서 SunSDR-MB-1이라고 검색하면 많은 동영상이 나옵니다. 광고용으로 많이 올린것 같습니다.

이제까지 SDR은 만지는 재미가 없어서 관심이 없다고 하신 분들도 이제는 SDR의 대세에 동참하셔야 되지 않을까 싶습니다. DUC/DDC 기술을 활용한 송/수신 성능이 얼마나 우수한지를 볼 수 있는 좋은 기회인것 같습니다.

그나 저나 왜 장비들 가격이 점점 올라가는건지.. 휴우~~

감사합니다.

de  ds5tuk 신준호 73~~~

[6K5YIA]

이제 SDR이 대세인것 같아요. PowerSDR을 잠시 사용해봤는대 TNF(tracking Notch Filters)기능은 그성능이 막강합니다. 그리고 Transmit Profile기능도 TX대역폭도 조정이 가능하도록 되여있고 이퀄라이저를 여러형태로 조정하여 저장해두고 필요에 따라 사용할수있어요.가상오디오 케이블 프로그렘(Virtual Audio Cable)을깔면 무전기와 별도의 인터페이스 장치가 필요없이 현제 사용중인 디지털 통신 프로그렘을 사용할수 있어요. 문제점은 영문윈도 환경에서 제작되여 한글윈도에서 화면의 표현이 좋지 않습니다.

[ds4bgr]

나도 때가되면 장만해야 겠내요

[DS4NBV]

답장이 왔습니다~ 관심 있으신 오엠님 참고하세요~^^

Hello,


At the present time we can not to send you the new SunSDR-MB1
transceiver, because we have a prototype which wass demonstrated at HAM
Radio in Germany and other fairs...
We planning to start sales after finishing mass production at the
begining of next year.

Price for these goods:

SunSDR-MB1 Full Set(OS:Linux) - 5900(5500 TRX + 400 HF ATU)USD - 1 set
Computer headset EE-PH-01 - 20 USD - 1 pcs
PTT foot switch EE-CP-02 - 40 USD - 1 pcs
SDR-control panel E-Coder EE-EP-01 - 290 USD - 1 pcs

[DS4NBV]

Also at the present time we have a special offer for preorder SunSDR-MB1 transceiver.
We offer discount for those who want make a prepayment and wait finishing of manufacturing. Discount for SunSDR-MB1 will be 800 USD. Total price for SunSDR-MB1 + ATU will be: 4700 + 400 = 5100 USD.
More info about special offer you can find is here: http://sunsdr.com/en/products/download/36-sunsdr-mb1-transceiver/36/Public_offer_US.pdf.html
More info about transceiver is here: http://sunsdr.com/en/products/13-allproducts/36-sunsdr-mb1-transceiver.html



-- Best regards, Vasily Vasilev Expert Electronics LLC.

[ds1dai]

잘보고 감니다.^^*
