7MHz 델타루프 안테나에 대해서... (7, 14, 21, 28MHz 까지 한 방에 됩니다.^^)

[HL2UVH]

역시나 "반말" 입니다. 정말 죄송합니다.

원본글 : http://sojubox.egloos.com/3345489

About 40m Single Delta Loop Antenna

 Written by HL2UVH

요즘 HL에서는 9:1 UNUN을 이용한 End-Fed Long Wire안테나가 유행이다. 이름하여 "QSO-King" !!! 이 안테나에 관심을 보이고있는 분들이 많은 이유는 몇 가지가 있겠지만, 그 중 하나는 "하나의 안테나로 HF 전 밴드를 사용할 수 있다"는 점일 것이다. 최근에 전 세계적으로 유행하고있는 4:1 UNUN 을 이용한 43 feet Non-Resonance Vertical(ex : S9Antenna)에서도 같은 이유를 찾아 볼 수 있다.

위와같은 이유에서 하나의 안테나로 7,14,21(,28)MHz을 튜너 없이 사용 할 수 있는 "40m Single Delta Loop" 에 대해서 이야기 해 보겠다. 아래 사진은 6K2EJJ om댁의 아파트 옥상에 설치된 안테나이며 당시 설치 시간은 30여분 정도로, 간단한 구조로 되어있다.복잡한 계산은 생략하고 그냥 제작/조정 과정만 간단히 적어보겠다.

준비물

4:1 Balun : FT-240-43 코어에 1.6mm 에나멜선 10회 감아서 제작 (코어와 에나멜선 재질이 바뀌면 Turn수와 효율이 변함)
엘레멘트 와이어 : 2.0sq정도 굵기의 동선 정확히 42.5m
지지용 구조물 : 도르레, 지지선 등은 알아서... ^^

제작, 설치

42.5m의 동선을 역삼각형 형태로 설치, 하나의 꼭지점은 지면에서 가까운곳에두고 거기에 4:1 Balun을 설치하면 된다. 성능을 위해서 가능한 지상고가 높으면 좋지만 여의치 않으면 1~2미터 정도의 높이에서도 Perfect하게 동작한다.

조정

역삼각형의 윗변 길이를 늘였다 줄였다 해서 7MHz기준으로 VSWR을 조정하면된다. 그 때 삼각형의 나머지 두 변의 길이를 가능한 한 똑같이 맞추는것이 조정이 쉽다. 7MHz만 제대로 조정하면 나머지 윗 밴드들은 알아서 척척 맞는다.

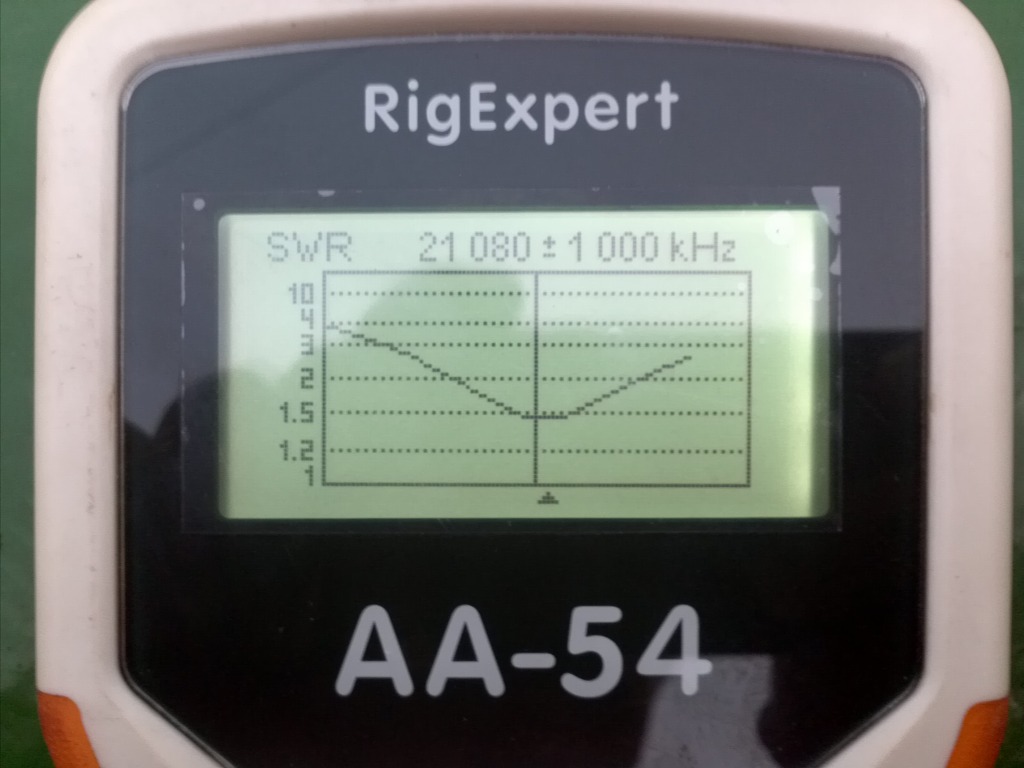

조정결과 VSWR

• 28MHz : 1.70:1
• 21MHz : 1.50:1

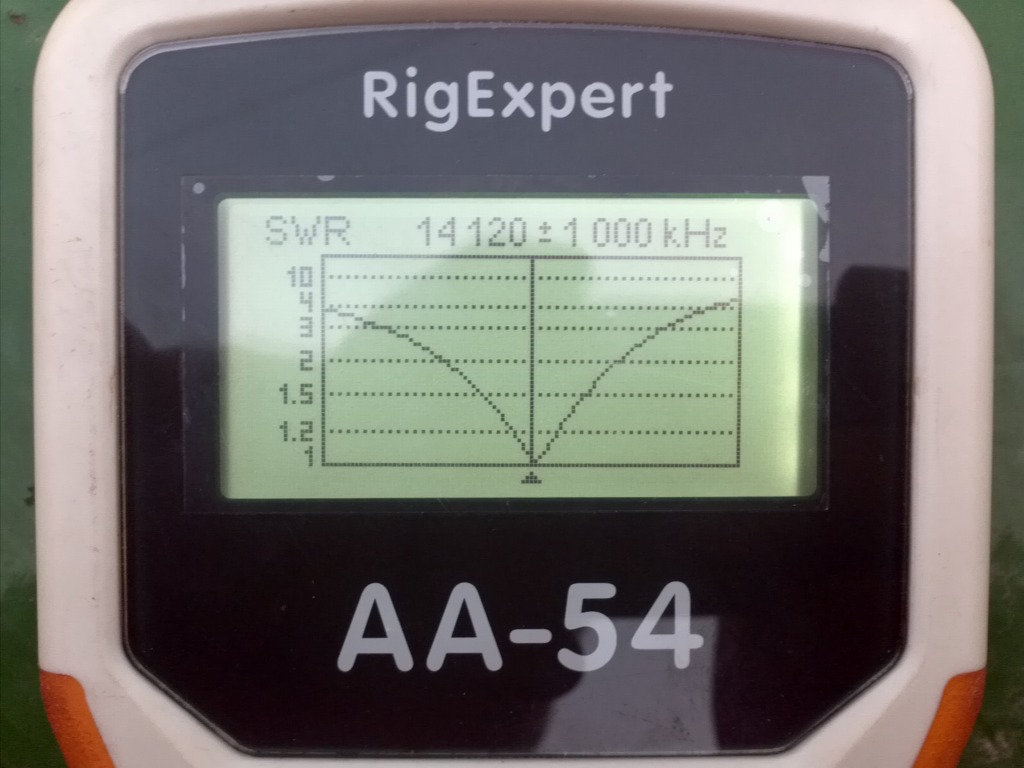

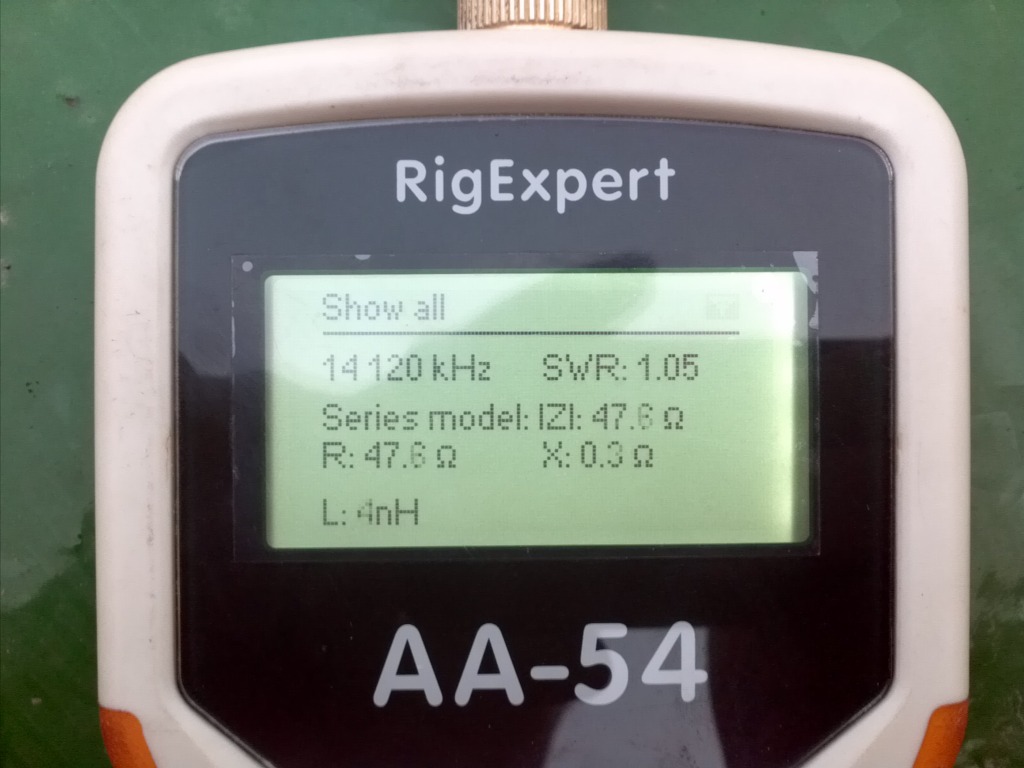

• 14MHz : 1.05:1

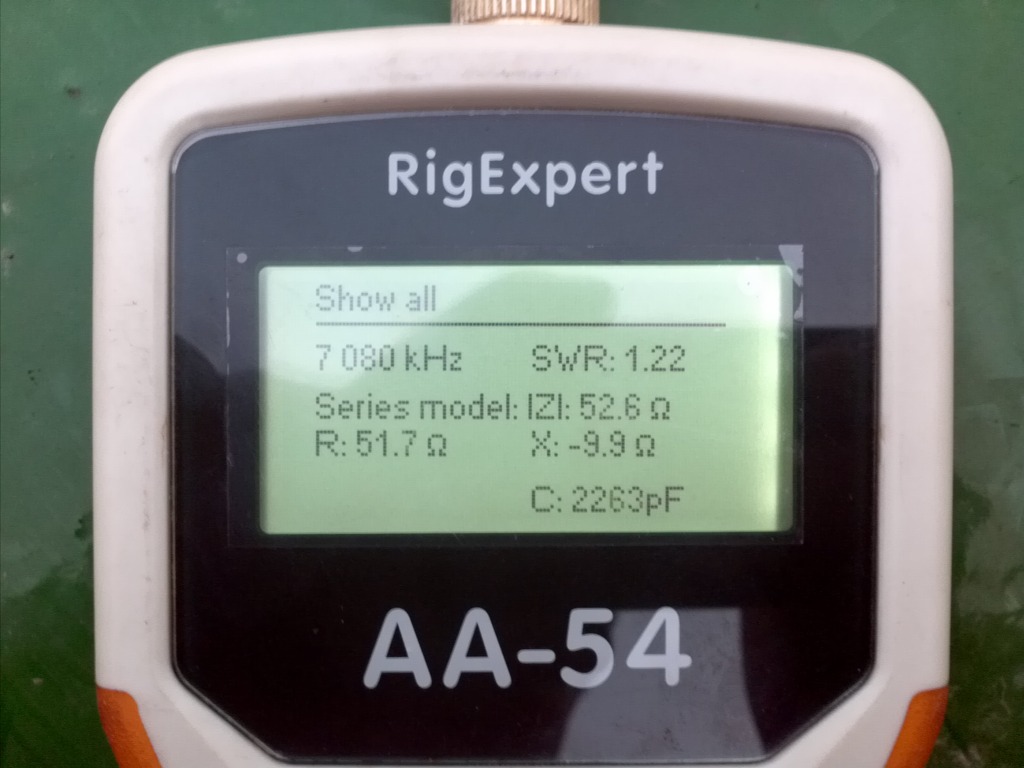

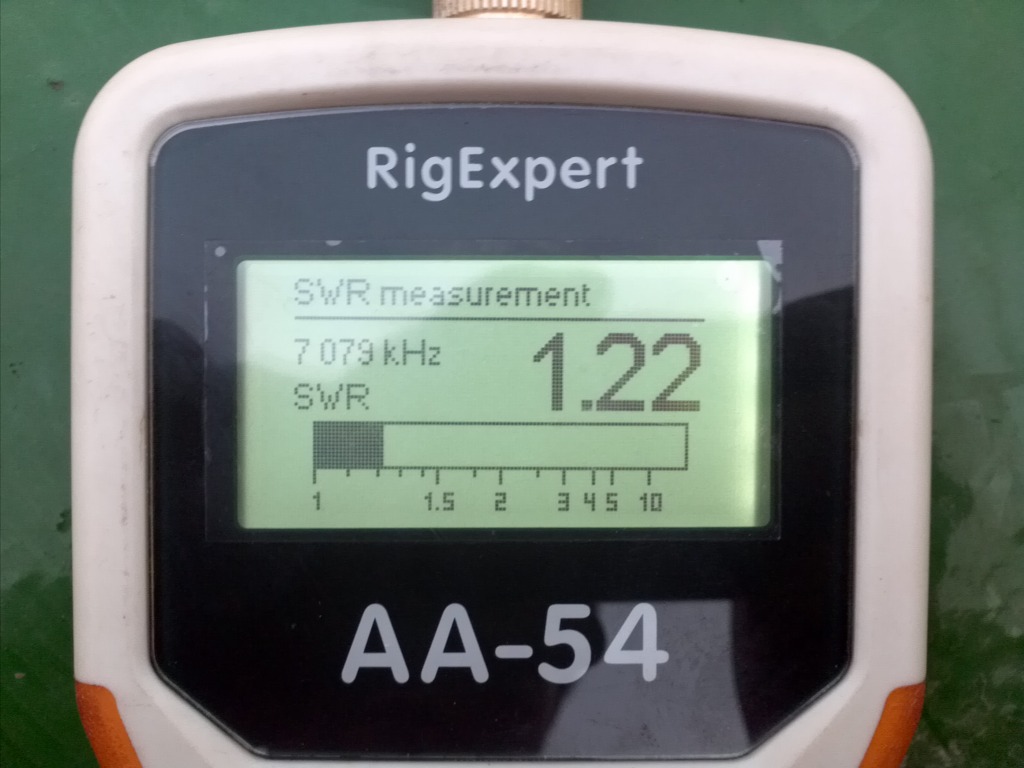

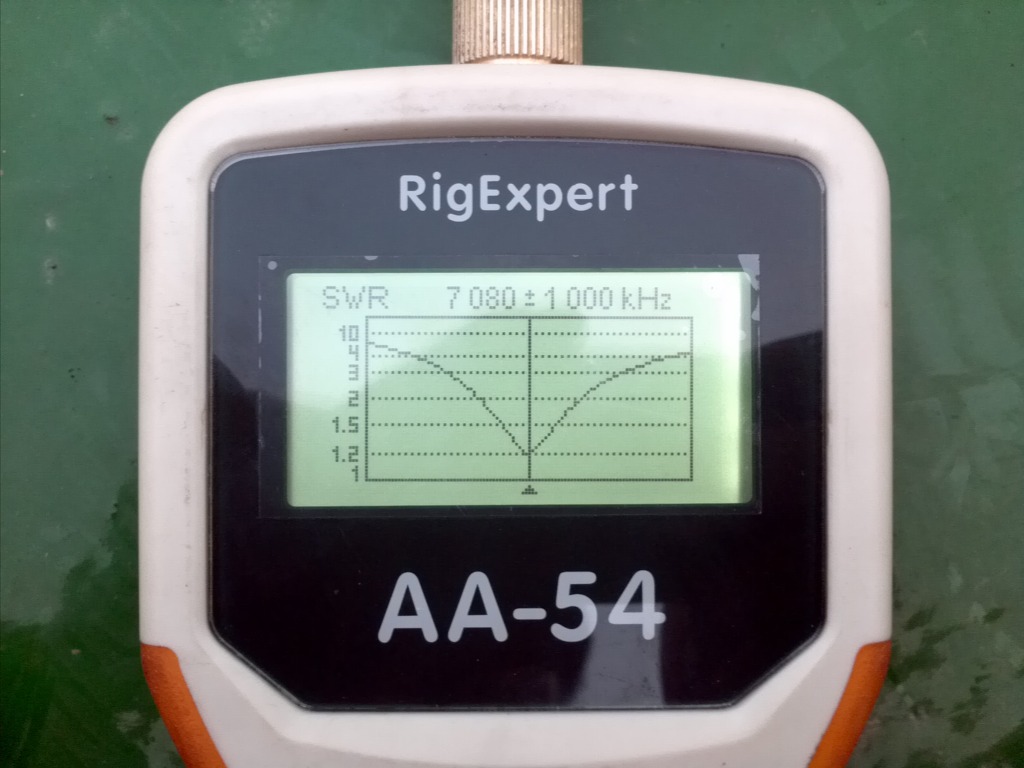

• 7MHz : 1.22:1

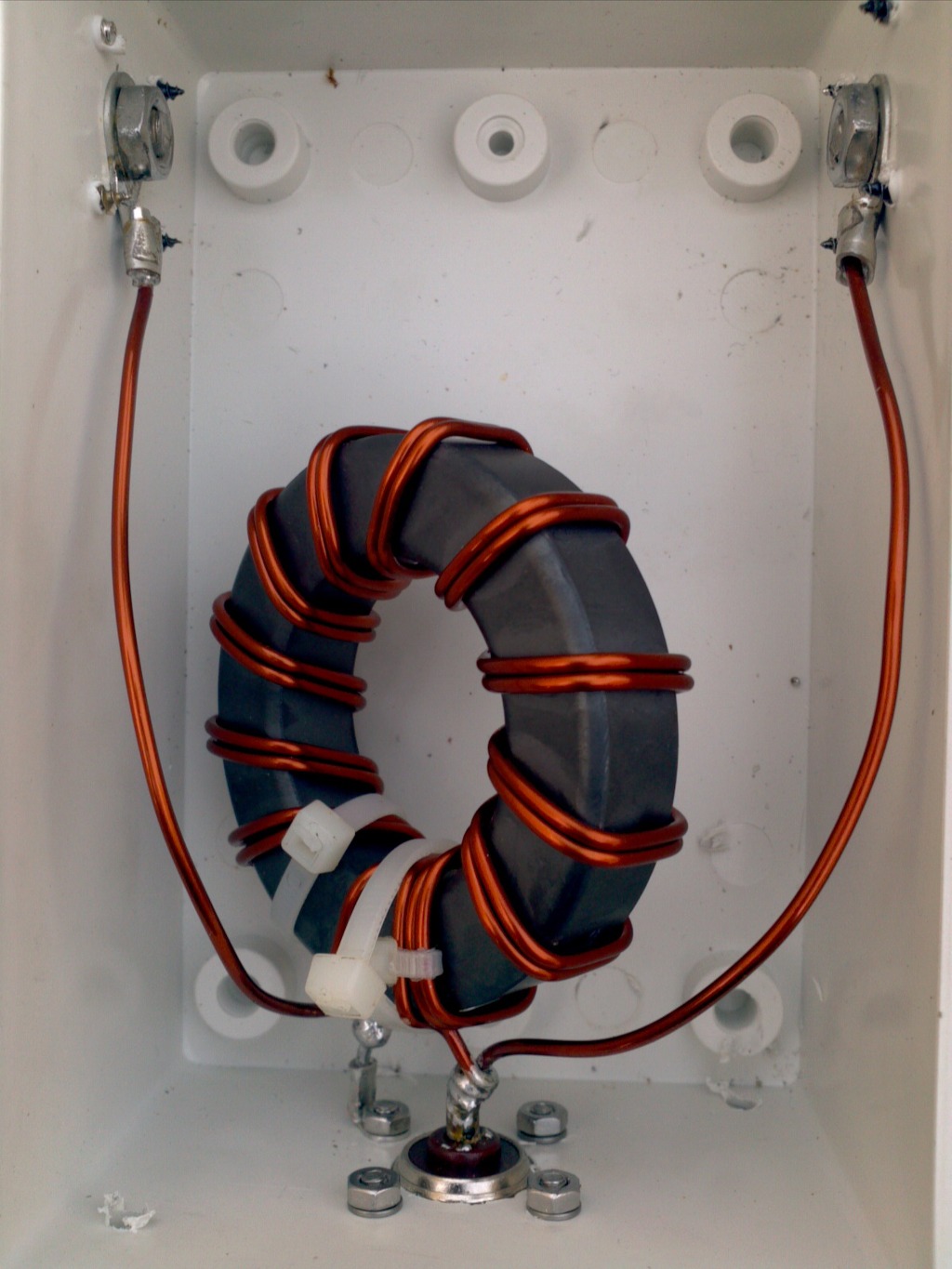

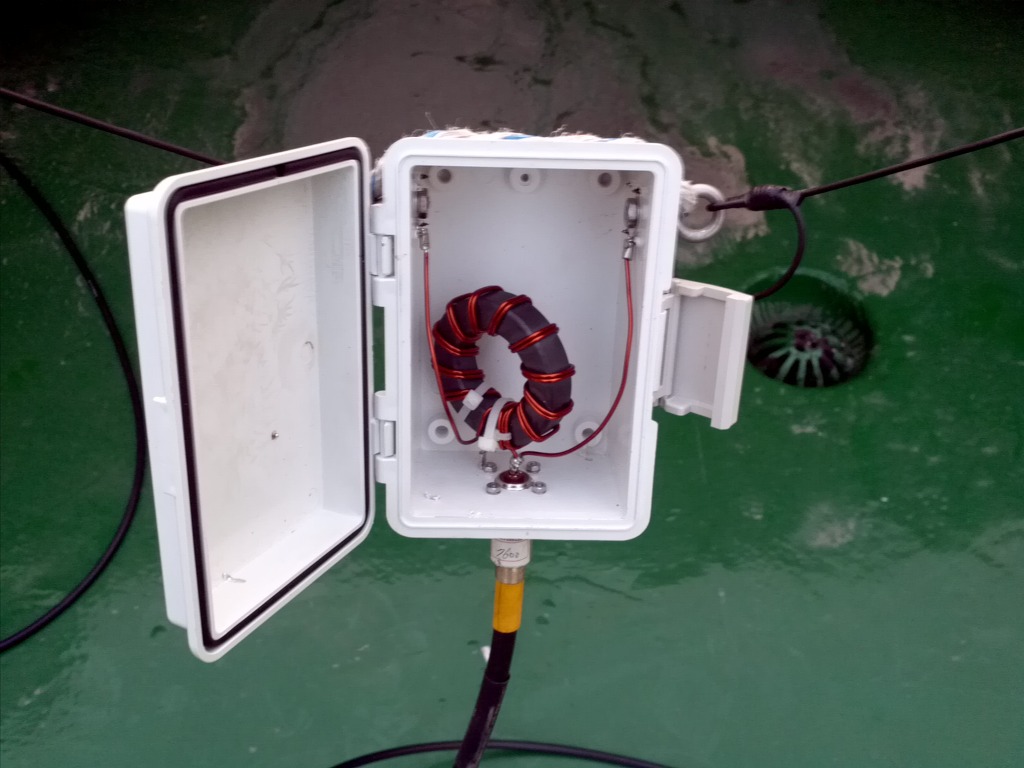

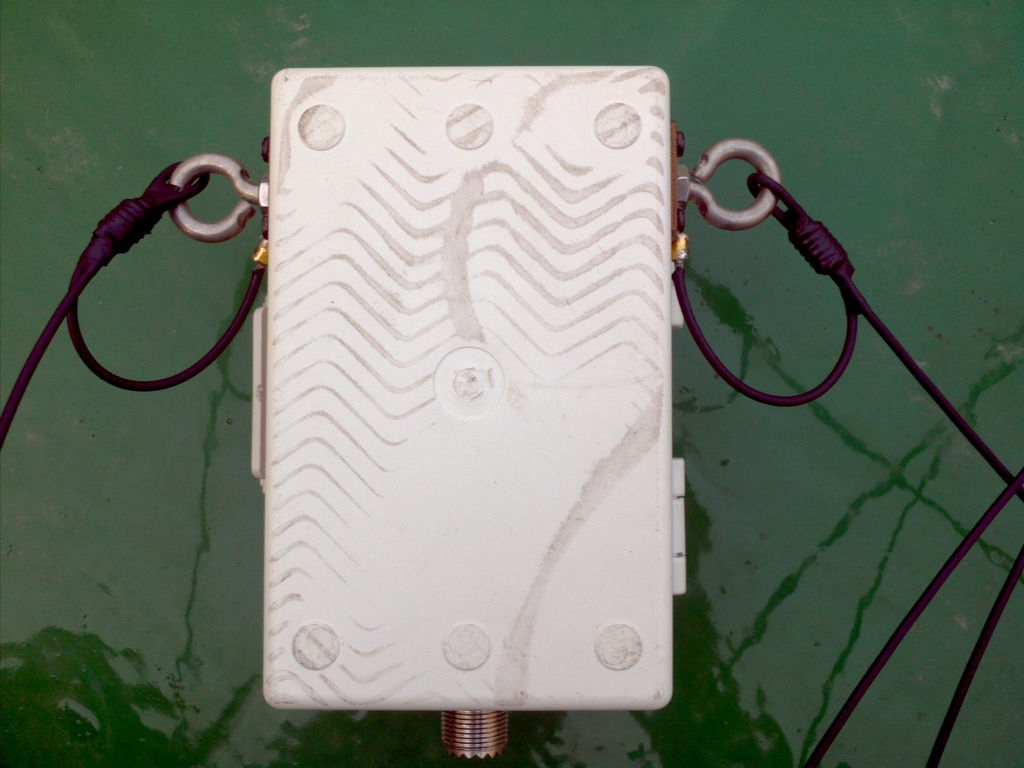

4:1 Balun (10 turns , 1.6mm , FT-240-43)

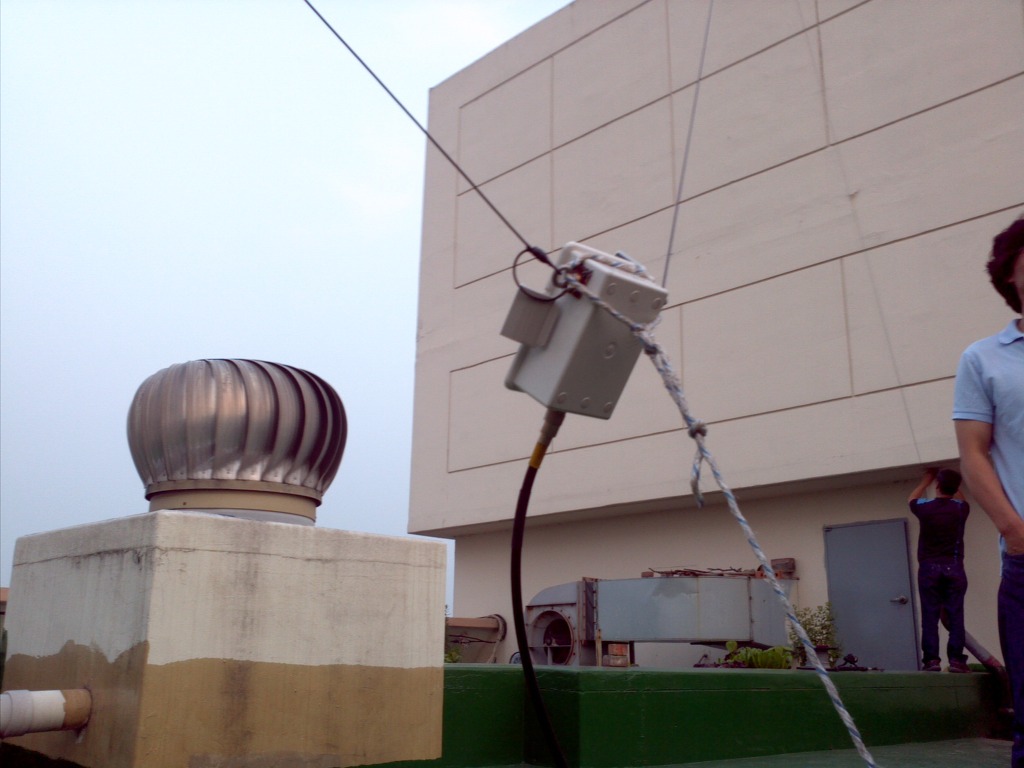

급전부의 높이는 지상에서 1m정도의 높이에 있다. (가능하다면 단전을 위해 조금 높이는게 좋겠다)

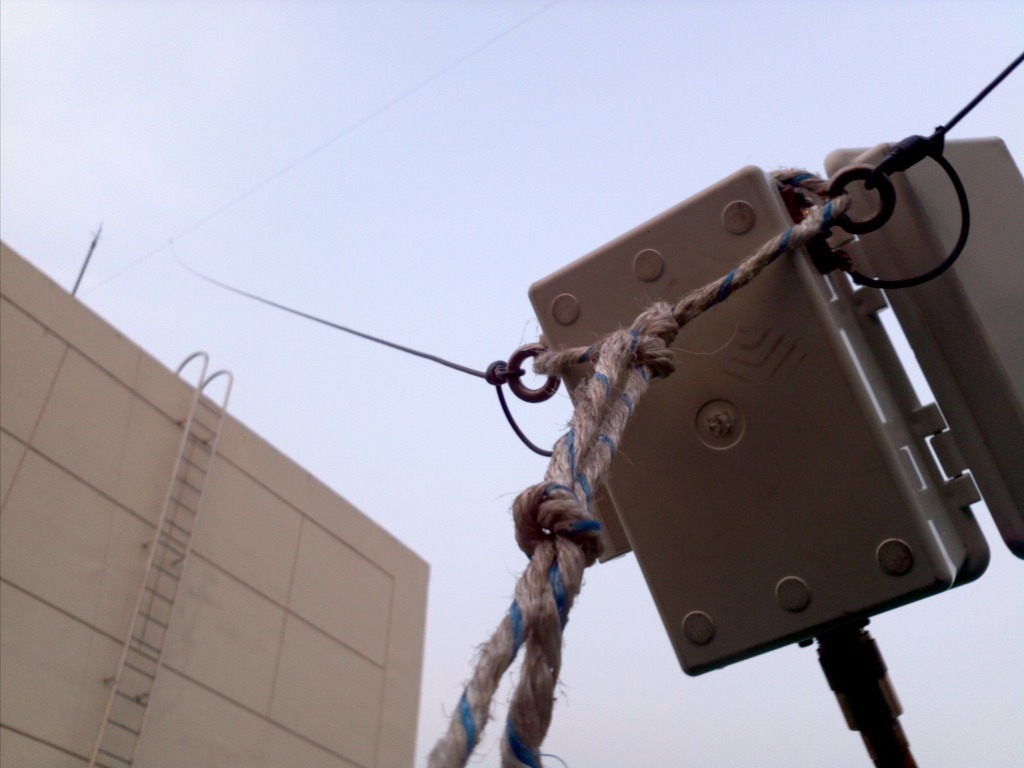

설치된 모습 1

설치된 모습 2 : 잘 보면 안테나 와이어가 보인다.

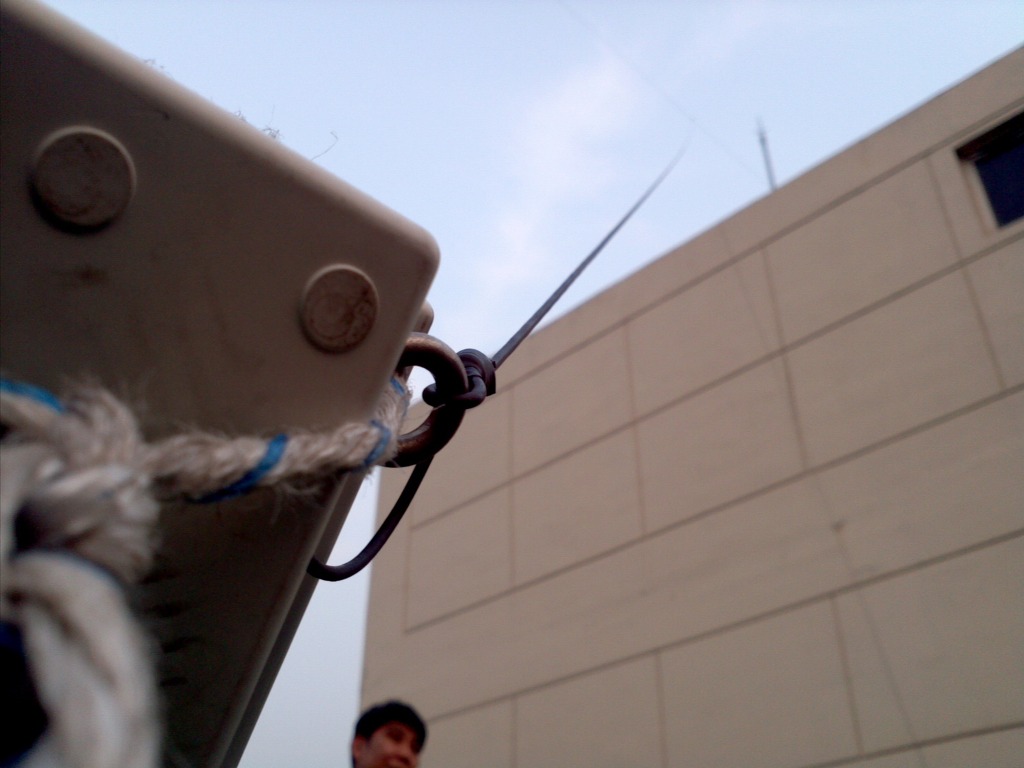

설치된 모습 3 : 작업자 ^^ 아웃포커스 되어.. ㅎㅎㅎ

40m Single Delta Loop에 대해서

이 안테나는 7MHz의 경우 이론상 반파장 다이폴에비해서 2~3dB의 이득이 있다. 14MHz의 경우 2파장으로 동작해서 반파장 다이폴에 비해서 이론상 5~6dB의 이득이 있다.  다시말해 7MHz에 대해서는 1파장 루프이면서 동시에 14MHz에서는 Single Element Expanded Quad로 동작한다. 21MHz의 경우는 7MHz의 3배고조파로 동작하며, 주변환경이 좋으면 28MHz까지 모두 동조점 내에 있게된다. 7MHz 반파장 다이폴을 설치할 수 있는 공간이 있는곳이라면 설치가 가능하니 한번 시도 해 보라.  이외에 Loop형 안테나의 경우 S/N비가 더 높다는등의 일반적인 특성이 더 있지만, 실제 Field에서 확인해 봐야할 일이다.

그러나 무엇보다중요한것은 반파장 다이폴 보다 성능이 좋다는 점이다.

Balun에 발도장 "쿵"!!! 6K2EJJ om님 교신많이하시길 바랍니다.

[HL5BMX]

.
저도 UVH님께서 1/4 바룬, 엘레멘트선재, 등등을 보내주셔서 옥상에 42.5m짜리 델타루프를 올려놓았습니다.

덕분에 시간 날때마다 40m에서 까페회원님들을 만날수가 있게 되었습니다.

만나시는분들 마다.. 신호가 좋다고들 하십니다.. ㅎㅎ

도와주심에 늘~ 감사드립니다.. ㅎㅎㅎ

땡큐~~ ㅎㅎㅎ

[HL3EQG]

저희 아파트도 이걸로 해결했으면 좋겠네요....
장비병이아니고 저는 안테나병에 걸렸어요!!!
리그가 저를보면서 울고있어요!!!

[DS4EOI]

Delta Loop 정답입니다.

7MHz Delta Loop로 7MHz, 14MHz, 21MHz, 28MHz 동조 잘 되고 잘 설치하면 24MHz도 튜닝 잘 됩니다.
24MHz에서도 잉글랜드 파일업 받았답니다.

[DS1SIP]

튜너 앖이도 MULTI BAND 가 가능하겠군요 .. 정말 굿입니다..
좋은정보 감사드립니다^^*...

[DS5TOS]

체계변수인가요....7.14.21.28....운영이된다는건......^^ 좋은 안테나 잘보고 연구심 발동됩니다..ㅋㅋ
