Meter 보는법...?

[6K5CUI]

안녕하세요? 빌린돈 돌려받듯이 뻔뻔하게 질문하는 6K5CUI 입니다. 히히

덕분에 어떤 어렵고 힘든 무선관련 일이 생겨도 ... 언제나 답해주시는 오엠님들이 계시다는 사실이, 초보인 제게는 얼마나 든든한 언덕이 되어주는지 모르실거예요. 이젠 난처한 일이 생기면 씨익 - 웃습니다. 이것도 꼭 물어봐야지 하는 생각이 들어서요. 알면 배우고, 알면 고칠수 있거든요.

오늘은 다름이 아니라.. 바로 " 메타 Meter " 보는거에 대해서 궁금증이 생겼습니다.

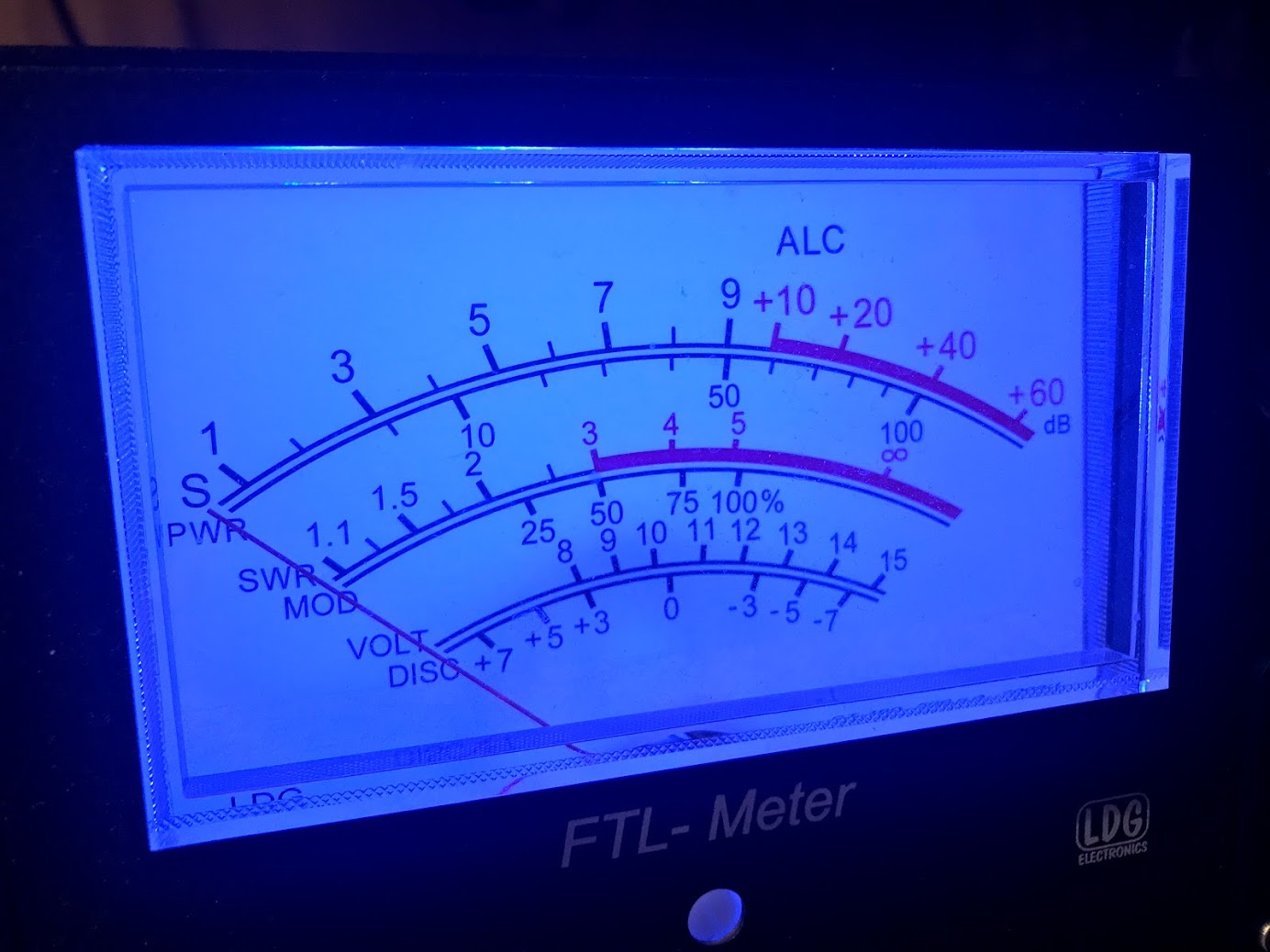

저는 LDG 사의 매타를 사용합니다. 뭐도 모를때 구입해서 좋은거 화면 큰거를 골랐는데, 그때 잘 결정해서 구입한것 같습니다. 다름이 아니라... 이 메타를 사용하면서 알게된건데 리그 옵션중에 (저는 야에스 897사용중) 메타출력 옵션이 있더군요. 리그에의 화면에 swr 보는 옵션이 있고, 전용 안테나 에널라이저가 있어서, swr은 걱정안하고 이 메인메타는 pwr. 즉 출력을 표시하게 리그 세팅을 했거든요.

그런데... 출력을 50으로 뒀다고 했을때, 최 상단쪽 pwr 바를 보면.... 어느쪽이 출력을 표시하는건지를 모르겠어요. 맨 위에 1.3.5.7.9로 가는건 alc 사운드 출력 보여주는거 같고, 그 아래 10.50.100 으로 된게 출력 보여주는거 같은데... 이게 50을 리그에 출력으로 놓고 보면... 한 40에서 최대 45 왔다갔다 하지 절대 딱 맞아떨어지게 50으로 안가거든요.

그래서 .. 저는 혹시 리그의 출력이 문제가 있는건지. 아니면 메타가 문제가 있는건지... 알쏭달쏭 한겁니다. 매타의 아래쪽 게이지 조정옵션을 드라이버로 돌려서 tune 개념으로 출력하면서 저걸 돌려서 바늘을 맞춰줘야 하는건지... 이게 도통 모르겠습니다. ㅠ.ㅠ

그냥 대충 이렇게 보면서 감잡고 써야 하는건지요? 으흠.... 궁금해 미치겠어요.

[6K5CUI]

더미로드 없는데 ㅎ 이래저래 하나 사야하나 싶네요.

[6L5TAL]

6K5CUI 몇년전 1k옴 3w 20개를 사용해 아이들 나무완구로 만든적이 있는데 오엠님께서 만들어 보시는 것도 재미 있을것 같아요 단파에 사용하는 것은 무리없구요 탄소피막저항 특성상 100mhz이상 가면 저항이 변하기때문에 무리입니다 아날라이저 정상유무 50w무전기 출력정상 유무를 알수있습니다

[6K5CUI]

6L5TAL 오호

[HL5YI]

6K5CUI
더미 로드는 자작 하시면 됩니다.

연맹 판매 에 가끔 100옴 100WATT 이런 저항이 나옵니다. 이것을 몇개 구입하여 조합 하시면 됩니다.

100옴 100WATT 2개면 50옴이 되니까요 ???

저는 오래전 시멘트 저항 10WATT 짜리 1K옴 을 구입하여 자작한 더미가 있습니다 만....ㅎㅎ

문제는 시멘트 저항의 경우 재질이 코일을 감아 만든 것이라 , 코일 인덕턴스 성분이 존재하므로,

낮은 주파수에서 는 SWR 이 높게 나오는 경향이 있습니다...ㅎㅎ

[6K5CUI]

HL5YI 일생동안 자작이란 초등학교때 프라모댈이 전부이지요 ... 쿨럭
