2013 년(8년전)ㅡ
중국에서 학생 교재용으로 수입해서 조립하기
시작했읍니다.
데이터 를 찾아보면 Hex3653 ic 는 미등록 으로
나옵니다.
수입된 kit 에 들어있는 ic 는 표시를 지워서 공급합니다
100개를 수입해서 조립하면 ㅡ
수신감도가 각각 다르고 30개정도는 불량인
경우가 생깁니다
2013년에는 HEX3653 FmRadio kit 이런
상태였읍니다.
2013.. 2014.년경에는 ㅡ
FmRadio kit 는 간단하면서 성능좋은게 별로
없었읍니다.
아마추어 무선이 활발해서 ㅡ
1년에 1.000 개정도 행사용으로 공급하고
취미와자작동호회 회원님들도 ㅡ
자작용 으로 많이 만드셨읍니다.
2015년 ㅡ
HEX3653 ic 를 pin to pin 형으로
RDA5807SP 형을 e 홈메이드의
황성순 사장이 중국 심천의 거래처 기술자를
통해서 찾아 수입했읍니다
RDA5807SP ic 가 수입되니 ㅡ
더이상 중국에서 kit를 수입할 필요가 없어졌습니다
대진대학의 정목근 교수(tree)님이 ㅡ
pcb 를 설계 해서 만들어주셔서 우리카페가
국내에서 만들어 사용했읍니다.
2015년 이후에 ㅡ
FmRadio +USB.+부루투스 기능이 있는
상품이 RDA5807SP Radio kit 를 대신하게
되면서 수요가 줄었지만
일년에 300set 정도는 행사용으로 공급합니다
취미와자작동호회 에서ㅡ
2013년부터 중국에서 수입해서 학생들 교재용으로
공금했든 ㅡFmRadio kit.
HEX3653 ic 를 pin to pin 으로 교체해서
성능을 올릴수있는 구조입니다.
HEX3653 ic ,는 전원으로 3v (1,5 v×2)
에서 동작됩니다

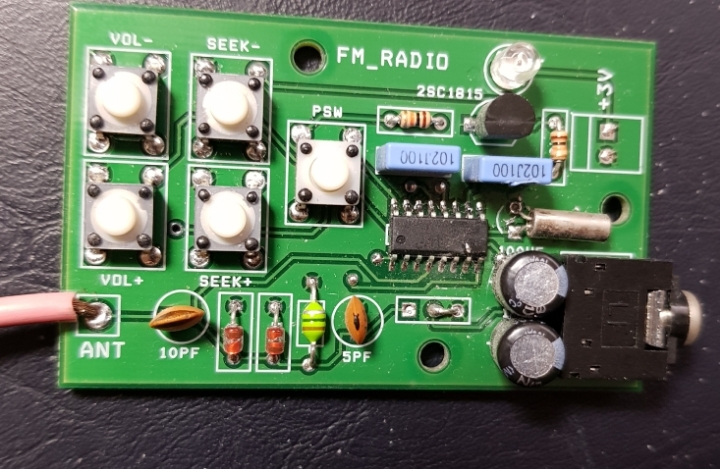

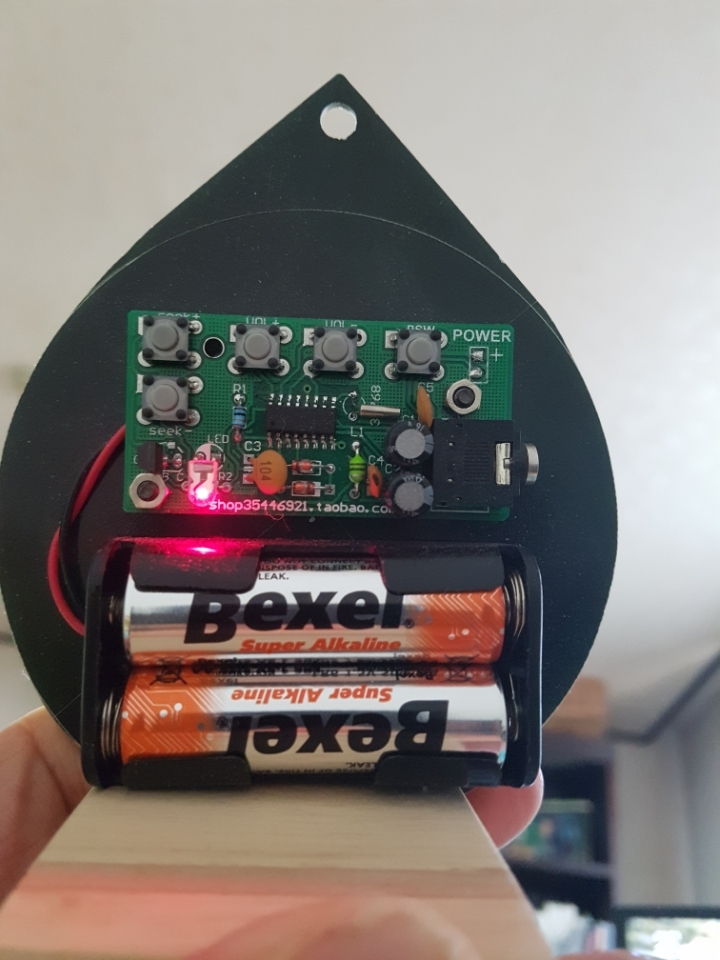

학생용 교재로 만든 취미와자작동호회 작품
2015년경 ㅡ

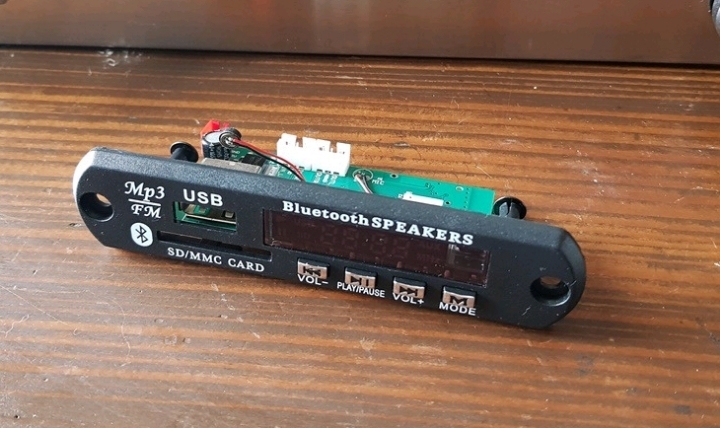

사진의 제품이 나오면서 FmRadio kit ,는
수요가 줄었읍니다

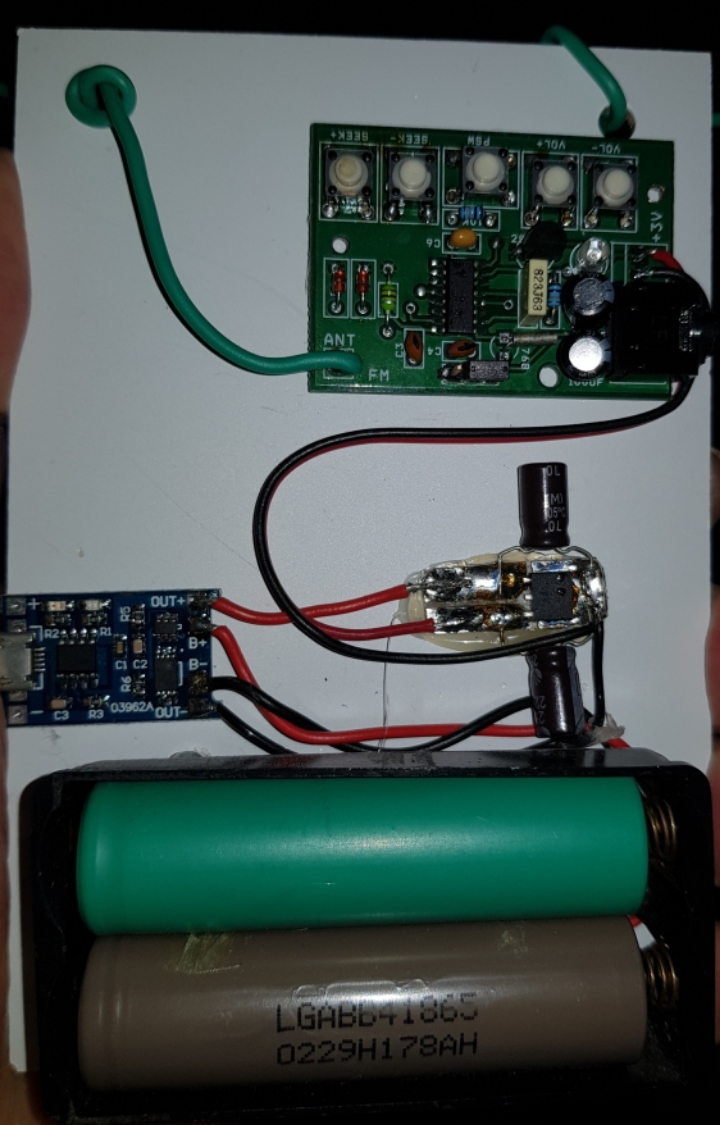

tree 님이설게한 RDA5807SP FmRadio pcb.
RDA5807SP FmRadio 는
18650 리튬전지로 동작됩니다.

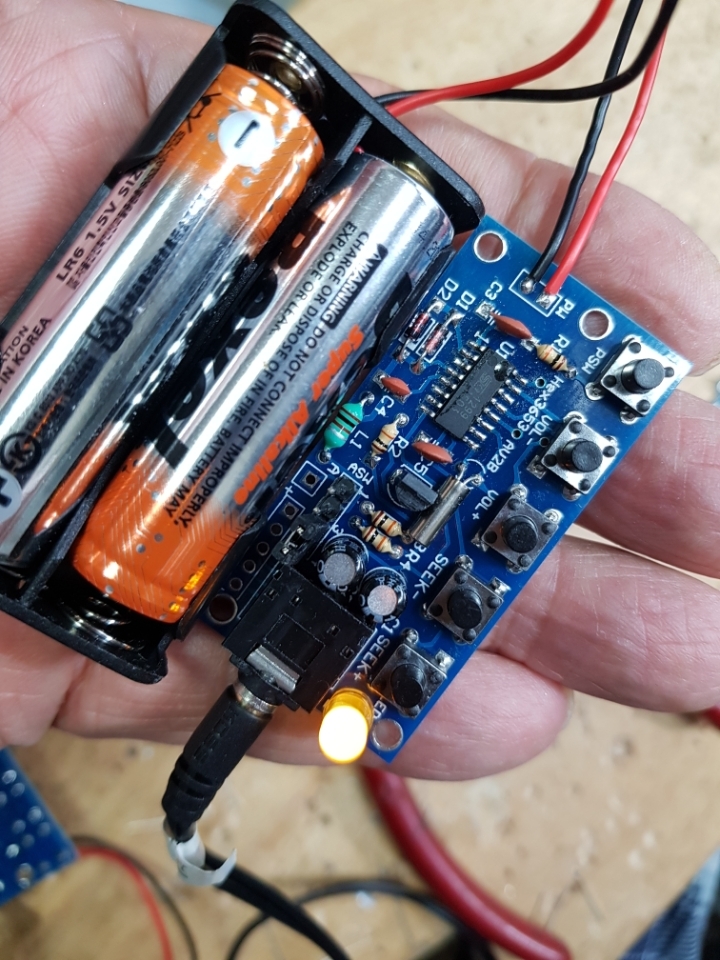

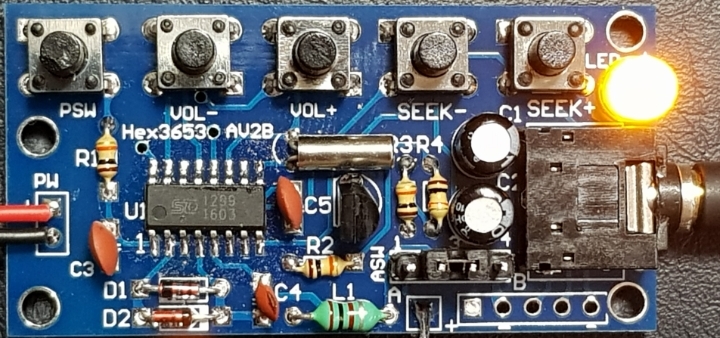

최근에 중국에서 수입한 ㅡ
HEX3653 ic FmRadio kit 입니다
(1)ㅡjump pin 으로 외부안테나 사용하고
Fm Tuner로 사용할수 있도록 외부연결
단자가 있읍니다.
(2)ㅡ핵심적인 ic 1299 로 교체
(3)ㅡ전원은 3 V 입니다

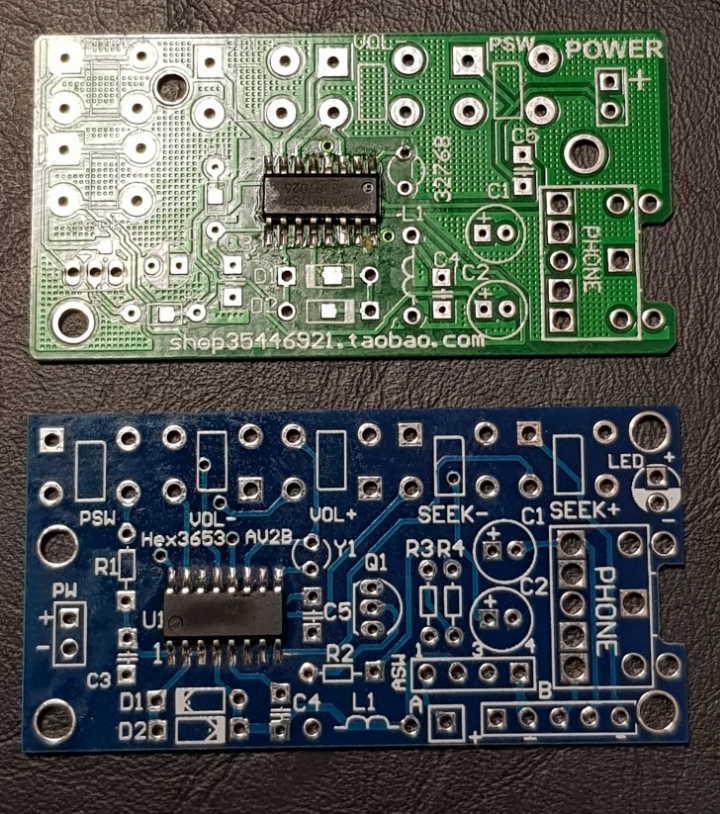

위초록색 ㅡ2013년 초기제품 pcb.
아래 ㅡ청색 2020년 새로
판매되는.
튜너겸용+외부안테나 형

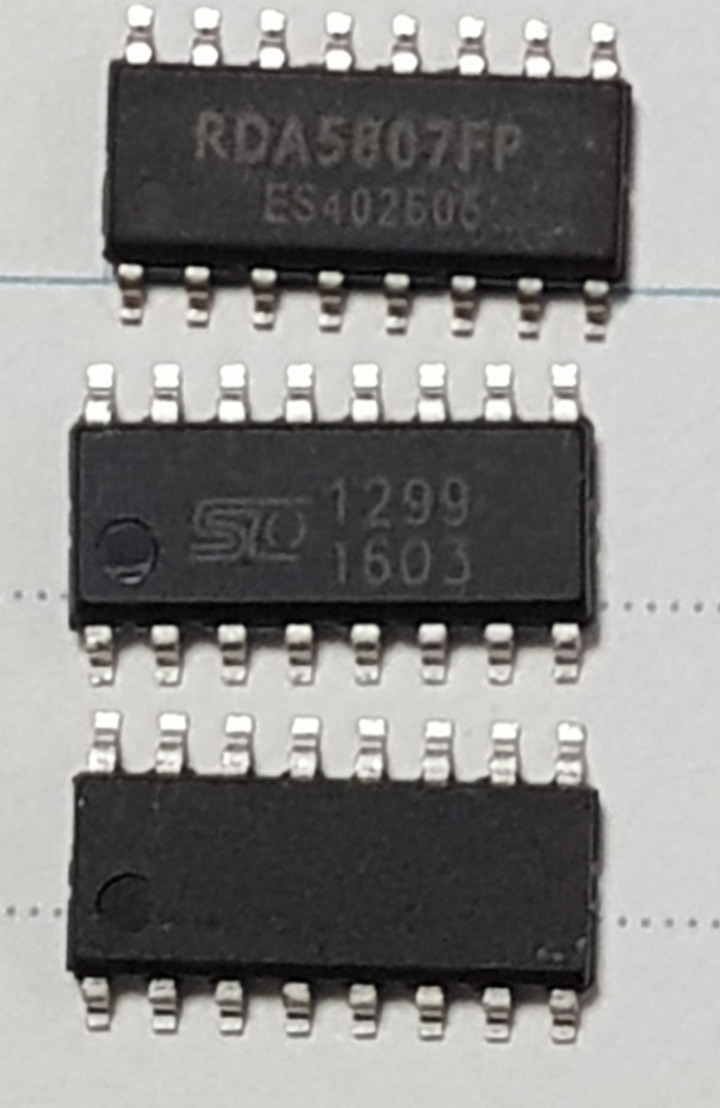

Hex3653 ic(사진에서 아래 표시없는제품) 는
ic 에 표시가 없읍니다.
데이터 시트도 없습니다.
맨위와 가운데 ic 는 ,pin to pin 교환이 가능한
HEX3653 FmRadio 용 정품 입니다
댓글
댓글 리스트-
작성자다른그릇 작성시간 20.03.14 끊임없이 연구하시고 실험하신 결과를 올려 주셔서 고맙습니다 항상 건강하시길 바랍니다
-
답댓글 작성자유만길 ( hl1iww ) 작성자 본인 여부 작성자 작성시간 20.03.14 감사합니다.

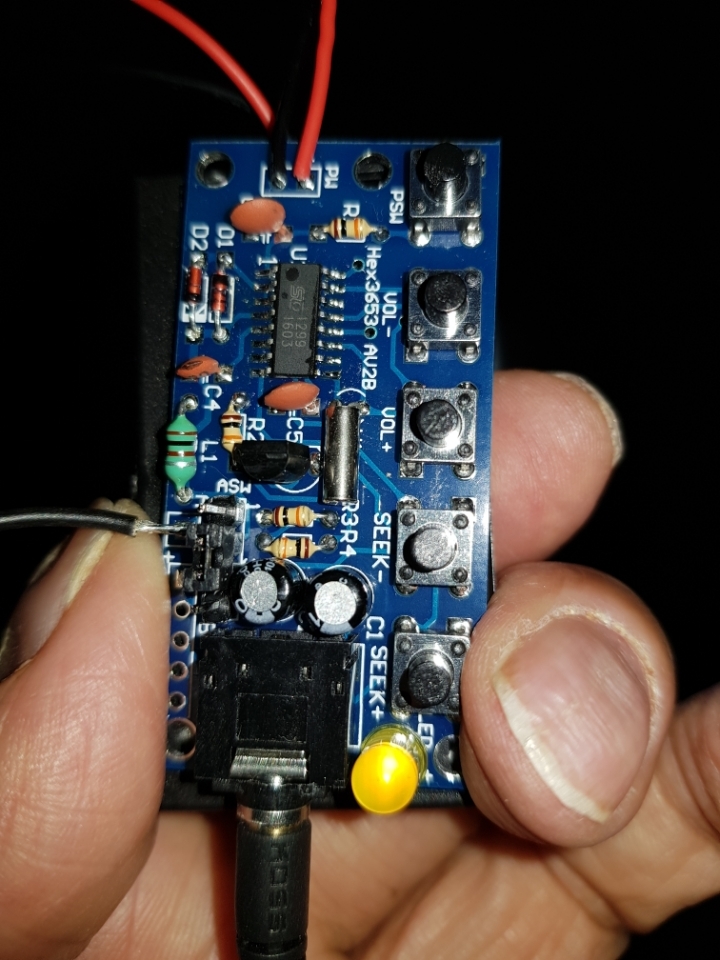

2020년 중국에서 새로 판매되는 제품은 ㅡ
부품과 회로.pcb 가 달라졌읍니다
이어폰으로 듣는 FmRadio 기능외에
jump pin으로 회로를 바꾸어
외부안테나를 사용할수있고
FmRadio 튜너로 사용할수 있읍니다
저렴하게 좋아하는 방송을 계속듣는경우에는 튜너로도 가성비가 훌륭합니다
-
작성자제이 작성시간 20.03.14 열정이 대단하십니다.
원칩 FM튜너의 성능이 궁금하네요. -
답댓글 작성자유만길 ( hl1iww ) 작성자 본인 여부 작성자 작성시간 20.03.14 좋은 제작글 올려주시고 ㅡ
관심가져주셔서 감사합나다.
제이님 사시는 지역에서 방송수신이 어떻게 들리나 실험하실수 있도록 준비해서 연락드릴게요
