HEX3653 FMRADIO Kit 를 조립해도
정상적으로 동작이 안된다는 회원분이 계셔서
다시한번 조립순서를 올려 봅니다.

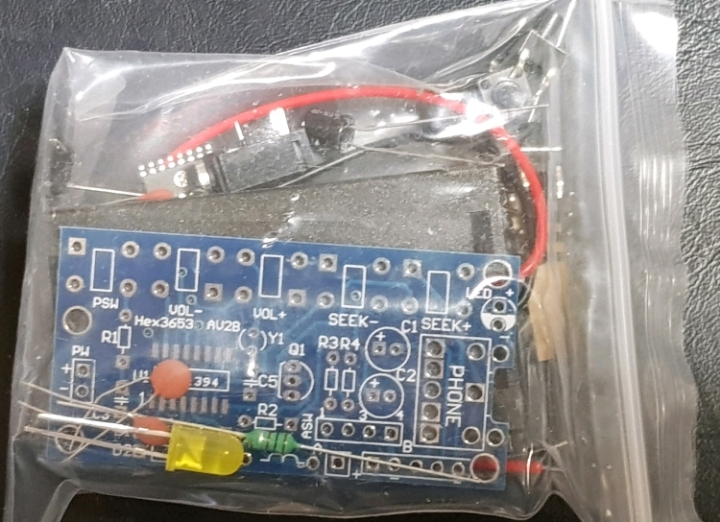

HEX3653 FmRadio kit는 ㅡ
설명서 없이 비닐포장에 부품만 들어있습니다
주석도금된 유리섬유 pcb (양면)에 부품번호가 기록되어있고 쎄라믹콘덴서 104(0,1uf)2개와

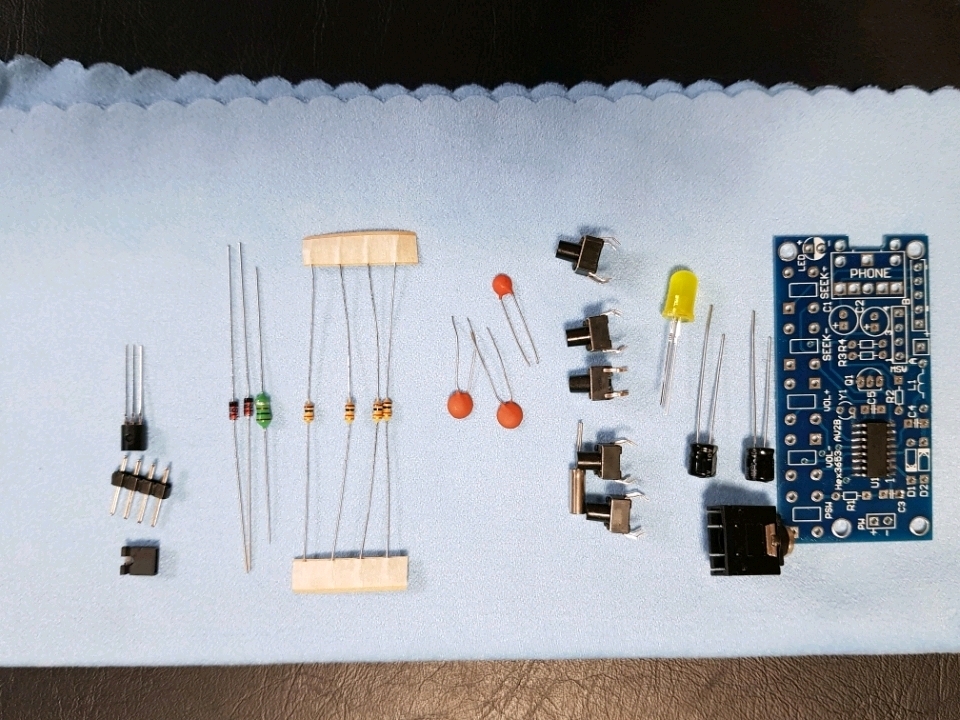

33pf(작은거)1개 10uh 마이크로인덕터(초록색)외에는 극성표시가 있는 콘덴서.led(노란색) 다이오드 .트랜지스터.10k 옴저항.점퍼핀.택트sw.크리스탈(금속원통형).3.5mm 이어폰잭.AA전지홀다 가 전부입니다.
HEX3653 IC 는 SMD (소케트없이 ,PCB에 직접납땜하는)타입이라서 ㅡ
처음하는 회원님이나 20W 정도의 소형 납땜인두가
없는경우 핀사이에 납이묻거나 너무높은온도(250도가 최고온도)로 납땜하면
IC가 죽습니다

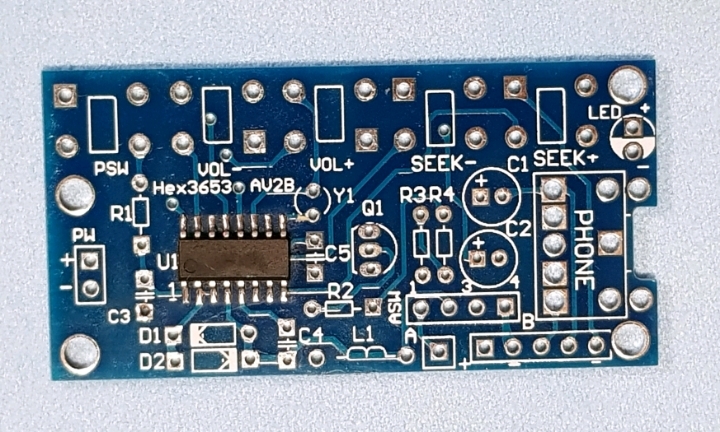

이런문제를 피하려고 HEX3653 IC 를PCB에 미리
납땜하고 세척해서 보냅니다.
조립은 ㅡ

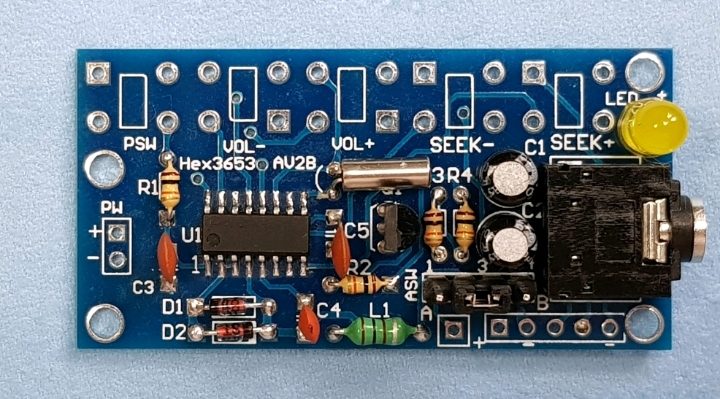

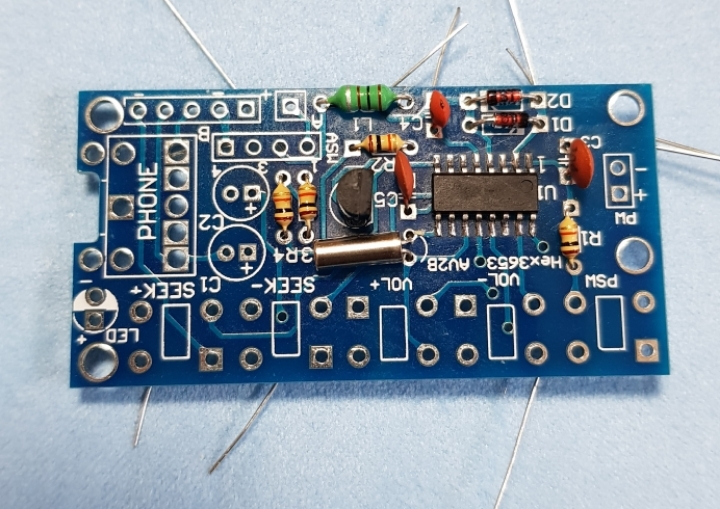

부품중에 저항.마이크로 인덕터(L1 )쎄라믹콘덴서.
발진소자(,Y1)트랜지스터(Q1)을 pcb에 방향마추어
사진처럼 조립해서

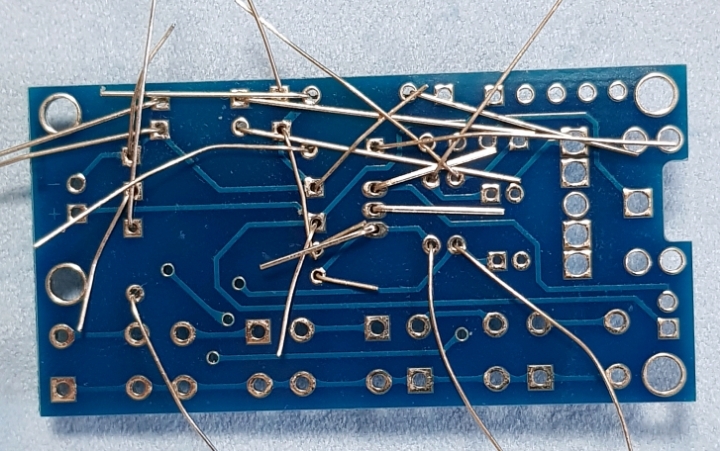

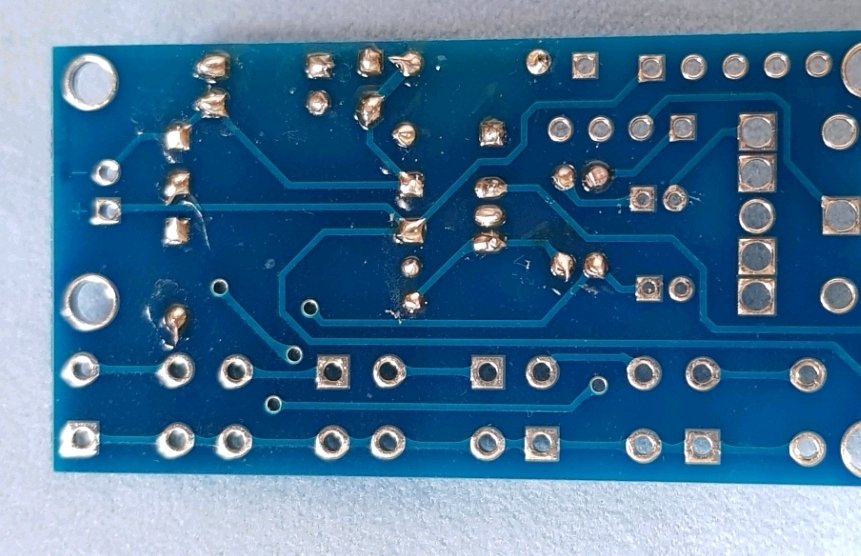

뒤집어서 리드선을 ,pcb에 딲붙게 구부리고짧게 짤라서 납땜합니다
납땜인두 온도는250ㅡ300도(섭씨)정도가 좋습니다.

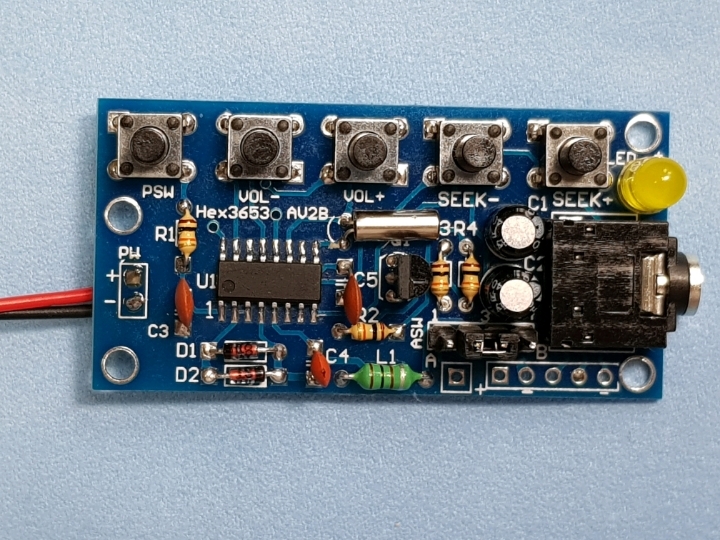

사진 처럼 나머지부 부품을조립합니다
콘덴서는 극성이 있읍니다(리드선이 길이가 긴것이 +) 뒤집어서 구부리고 눌러서 짤라내고 납땜 ㅡ
택트sw pcb에 꼽고 눌러서 기울어지지않게 잘
자리잡아서 뒤집어서 납땜 합니다

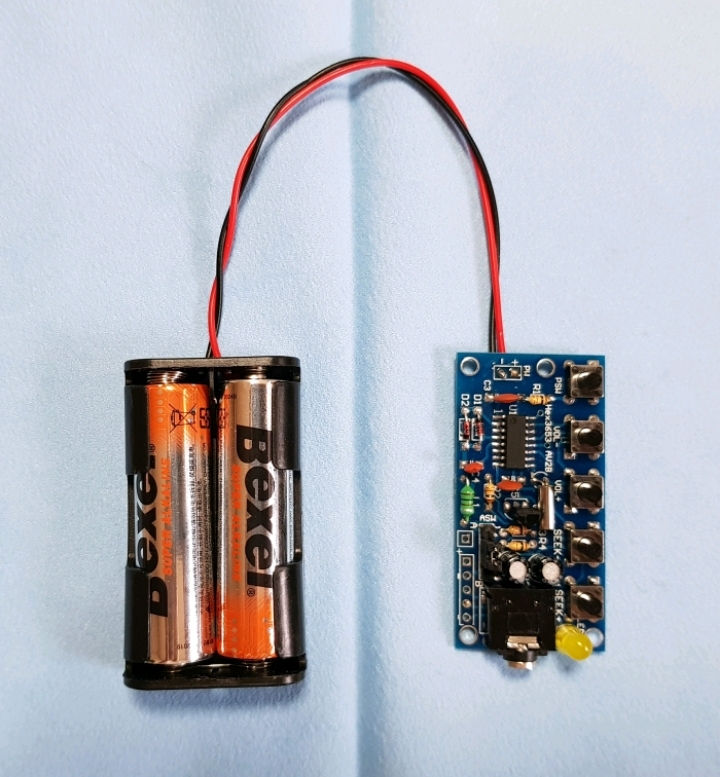

건전지(수명이길고 오래가는 알카라인) AA 2개
끼고조립 완성된 HEX3653 FMRADIO .

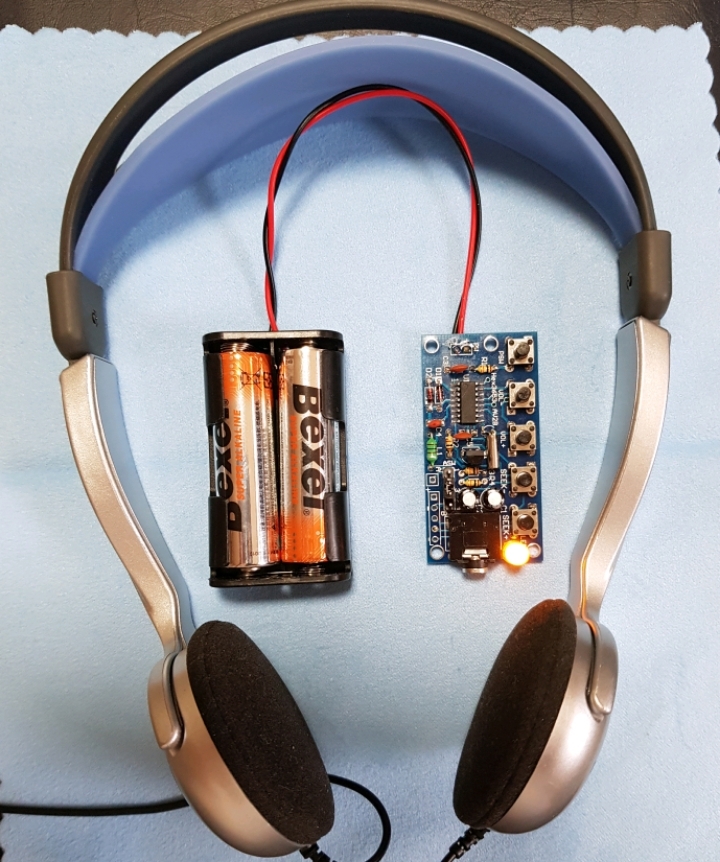

HEX3653 FmRadio kit 는
일반적인 사용방법은 헤드폰이나 이어폰 용으로
사용하도록 만들어져 있읍니다.
이동용으로 사용할경우 ㅡ
편리성을 위해 이어폰이나.헤드폰줄이 안테나처럼
동작됩니다.
가정이나 사무실에서 조용이 FmRadio 를 들을때
소형 스피커를 연결하면 맑은소리 들을수 있읍니다

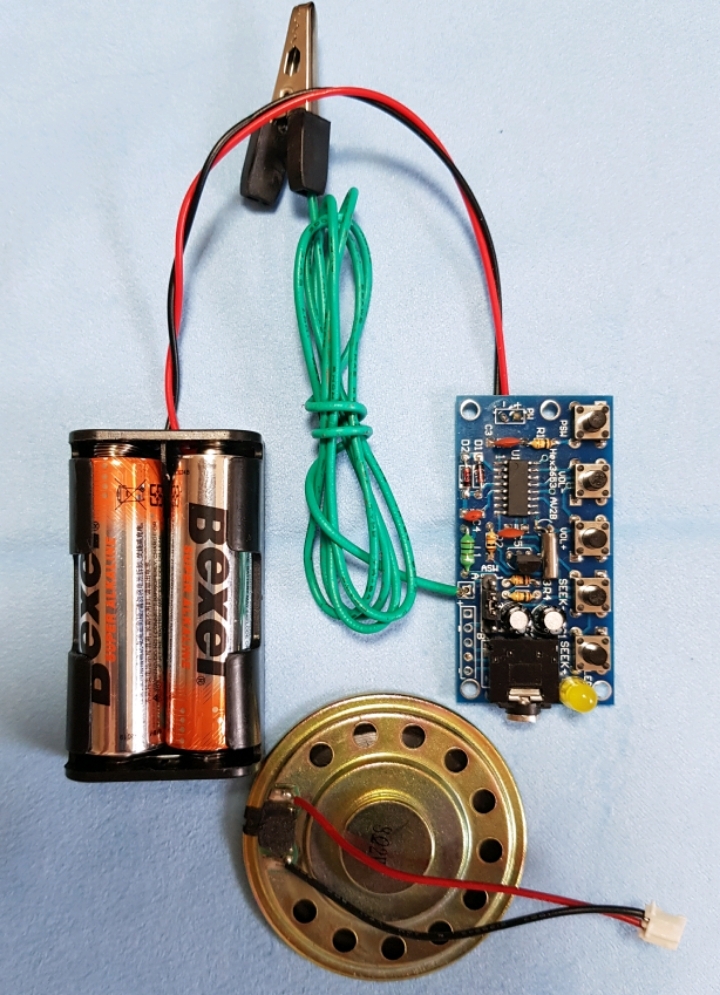

이때는 (스피커연결할때) ㅡ
안테나역활을하는 이어폰이 없으므로 길이 80 Cm(FmRadio 방송주파수100mhz의4분의1파장)
외부안테나를 연결하고 점퍼핀을 2개 연결해서
사용합니다

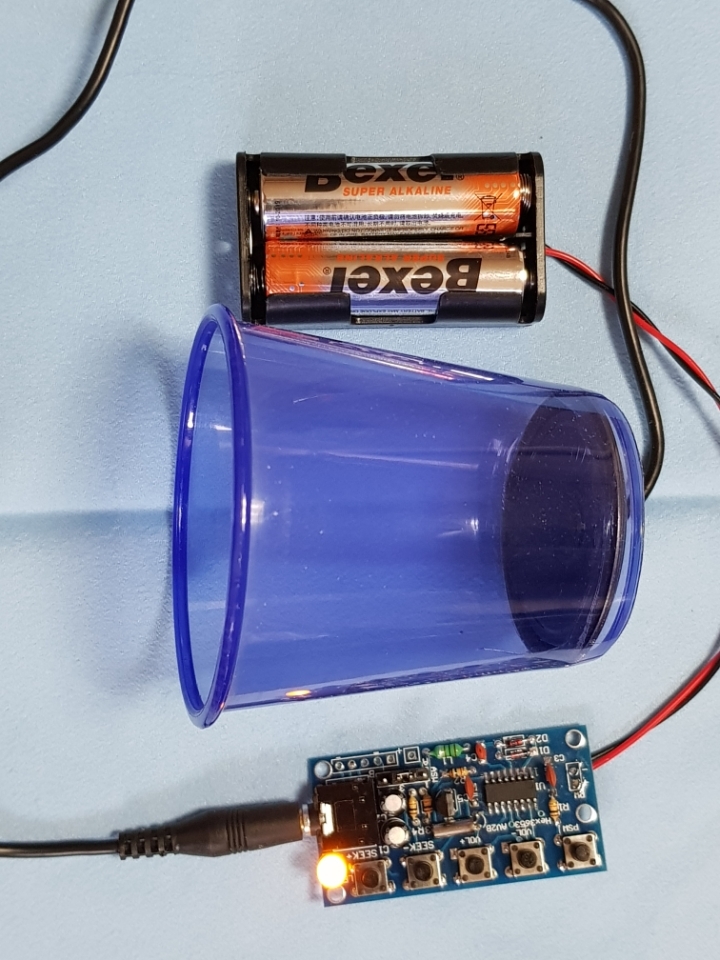

소형스피커에 맞는 푸라스틱 컾을 사진저럼 연결하면
소리가 커집니다
FmRadio 는 ㅡ
방송국에서 발사하는 전파를 안테나로 수신해서
동작합니다..
잡음없이 방송 을 듣기위해서는 원하는 방송국의 전파를 잘수신하는 기술과 노력이 필요합니다
