자동차라듸오 를 활용하기위한 --FM Radio 수신용 안테나 만들기

[유만길]

좋은 라듸오를 가지고 있어도 --라디오가 위치한 장소에 따라서는

잡음이 많고 잘 들리지 않을수도 있읍니다--

이런경우를위해서 --라듸오외에--안테나가 별도로 필요하기도

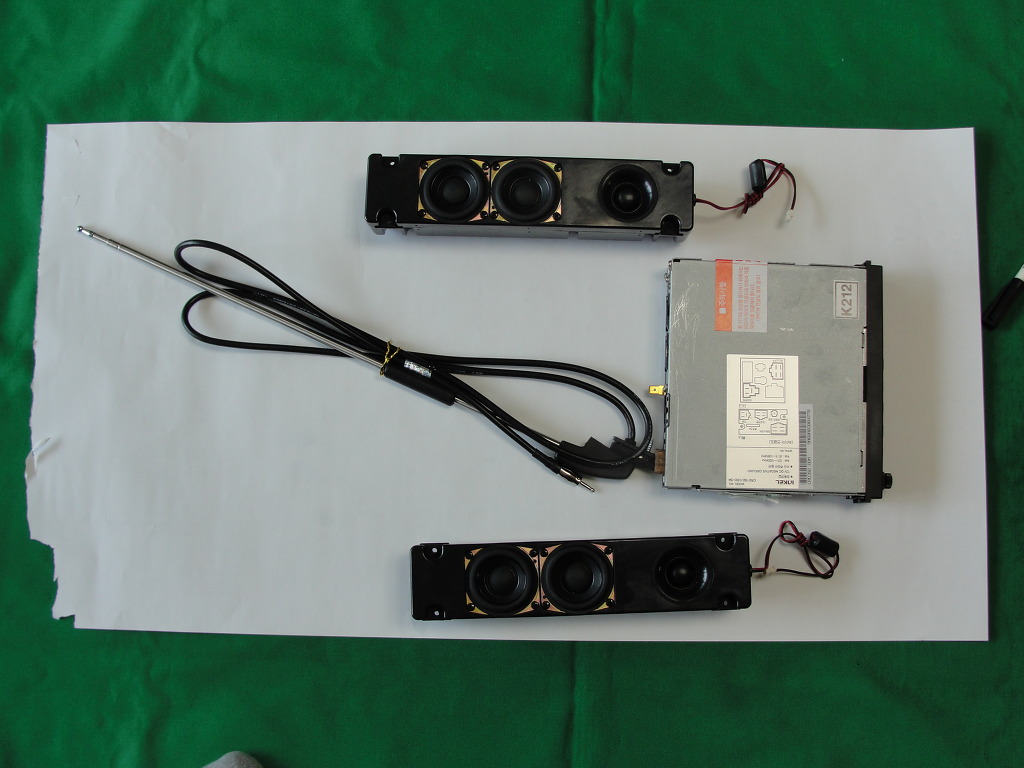

자동차라듸오를 활용할 경우에는 --외부안테나가 없으면 --

방송수신이 안됩니다 --라듸오 구조가 외부안테나 입력형 입니다

안테나로 들어오는 방송전파의 품질이--수신상태를 결정 합니다

동축케이불을 사용해서 자작으로 잡음없이 방송수신이가능한--

안테나만드는 방법 소개 합니다 (자동차 리듸오용 FM 안테나)

부품 준비되면 --시작해서 설치까지 --한시간 정도에 끝납니다

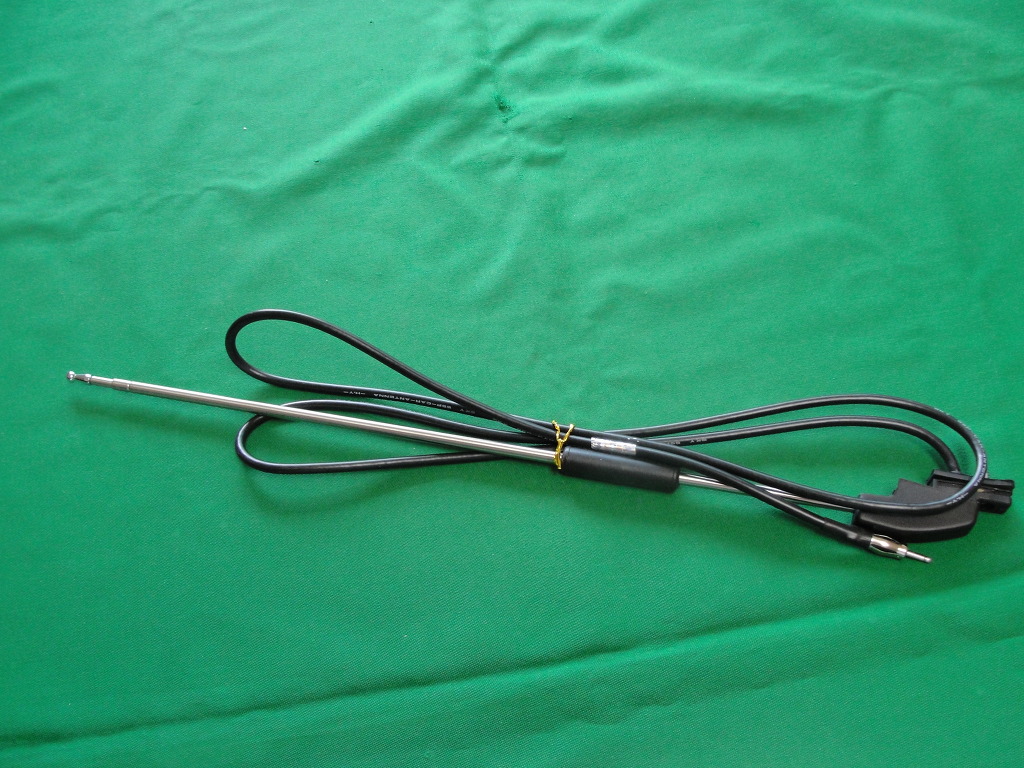

사진에 보이는 안테나가 자동차 라듸오용 안테나 (구형포터소형트럭용)입니다

이걸사서 사용해도 됩니다만 --사용장소에 따라서는 개조해야 합니다--왜??? 냐구요  금속으로된 휩 안테나가 자동차에서는

차량외부로 나가야 하고 길게 뽑아야 잡음없이 방송수신이 되었으니까요

이걸 실내에서 그대로 사용하면 --동축케이불 길이가 짧아서 안테나가 실외 로 나갈수 없어서 개조해야 합니다

구형포터용 자동차 안테나 --이런걸 구하시거나 가지고 계시면 --동축케이불로 개조하면 됩니다

동축케이불은 중간에 연결하면 좋지 않습니다 아마추어를 오래하신 회원 님은 그 이유를 아실겁니다

TV 공청용 동축케이불 요즘은 성능이 좋은거 쉽게 구해집니다

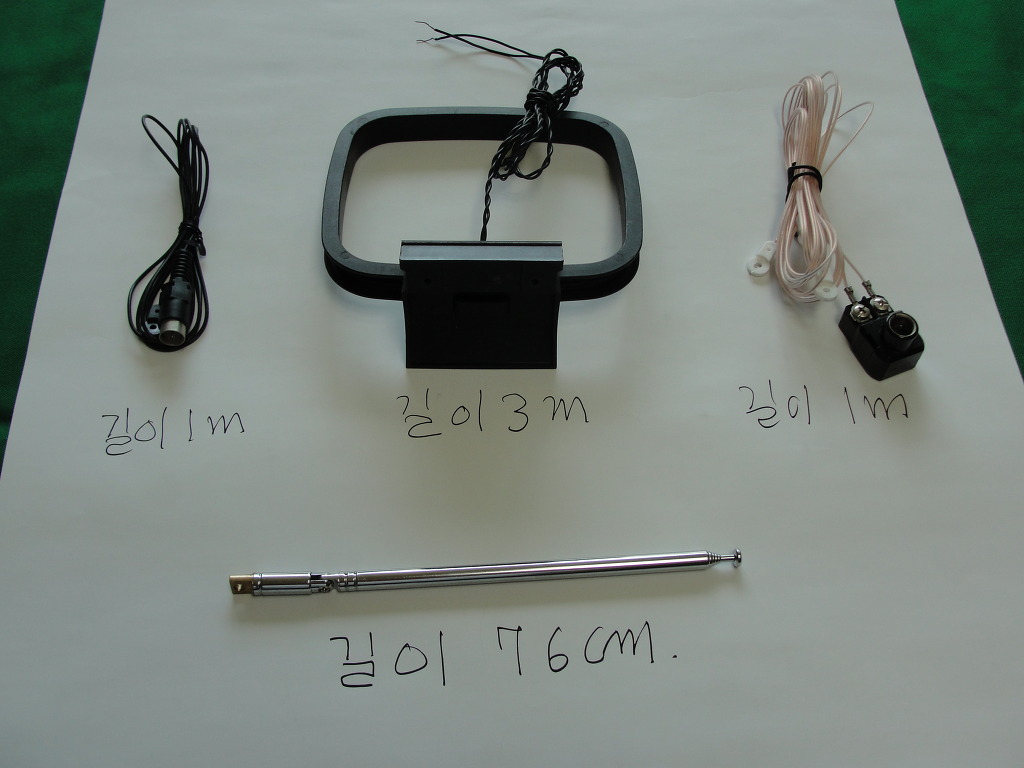

가정용 라듸오에 사용되는 외부 안테나 들 입니다

성능 비슷비슷합니다 이런거 라듸오 외부에 연결하면 수신상태 조금은 개선 됩니다  잘 들리는곳 찾느라고 창문에 붙이기도 합니다 이런 안테나 실내에 설치하면 멀리서 보내오는 방송신호보다 실내잡음을 더많이 흡수하기 때문에 효과 떨어집니다

자동차 라듸오에 사용하기 위해서 --동축케이불로 자작한 FM 방송 (AM 도수신)수신용 안테나 입니다

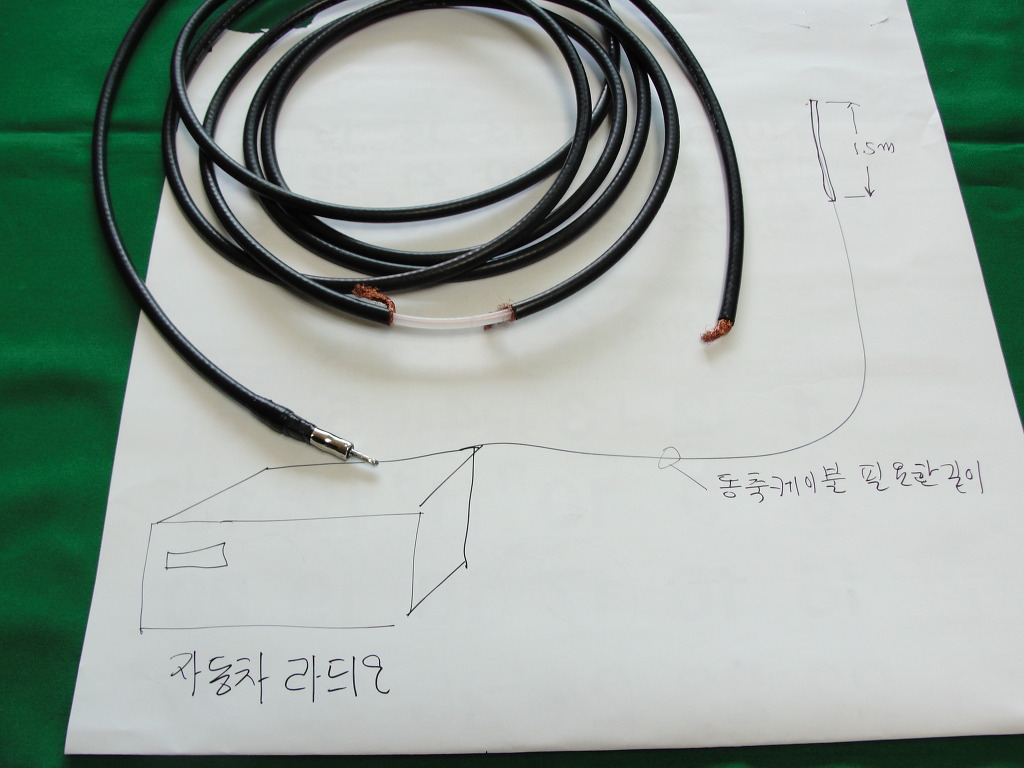

 ( 1 )--동축케이불에 자동차 라듸오용 안테나 콘넥타를 연결해서 --라듸오에서 실외로 동축케이불을 늘려설치하고 --전파수신이

잘 되는곳에자리를 잡습니다

( 2 )--동축케이불을--1,5 m ( 75 Cm 로도 근거리 에서는 OK) 더 길게 짜르고 (이부분이 안테나가 됩니다)--

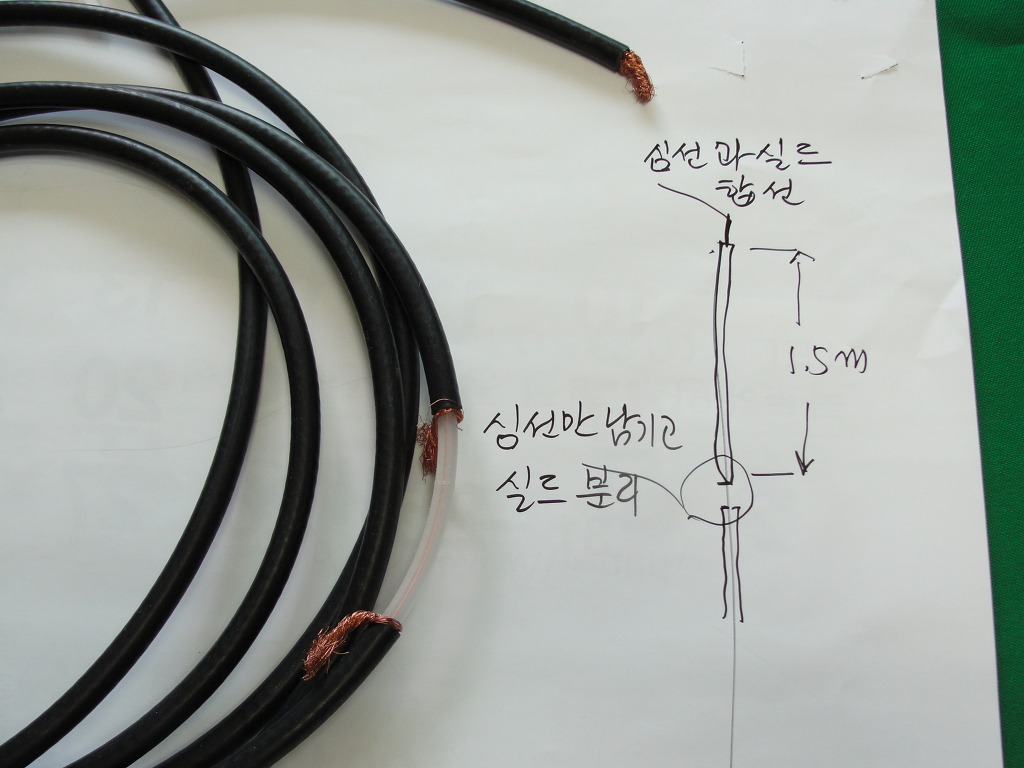

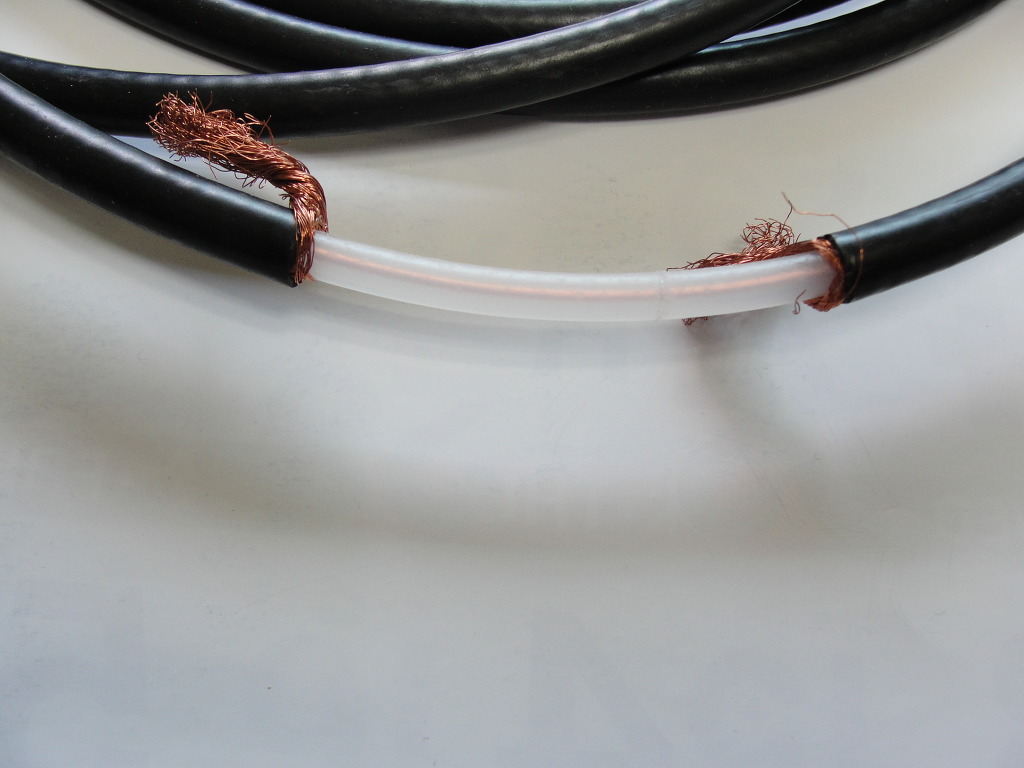

( 3 )--사진처럼 동축케이불의 실드부분을 풀어내고 심선만 남기고 윗부분은 사진처럼 심선과 실드를 합칩니다

이상태에서 라듸오를 동작시켜서 방송을 들어봅니다

동축케이불로 실외로 연장해서 -실내잡음없는 방송이 들리면 일단 성공입니다

안테나의 끝부분 입니다 실드와 심선을 합쳣읍니다 납땜하고 방수처리해야 합니다

이부분도방수처리합니다 안테나는 수직으로 설치되어야 합니다 나이론 끈으로 수직이되게 매달면 됩니다

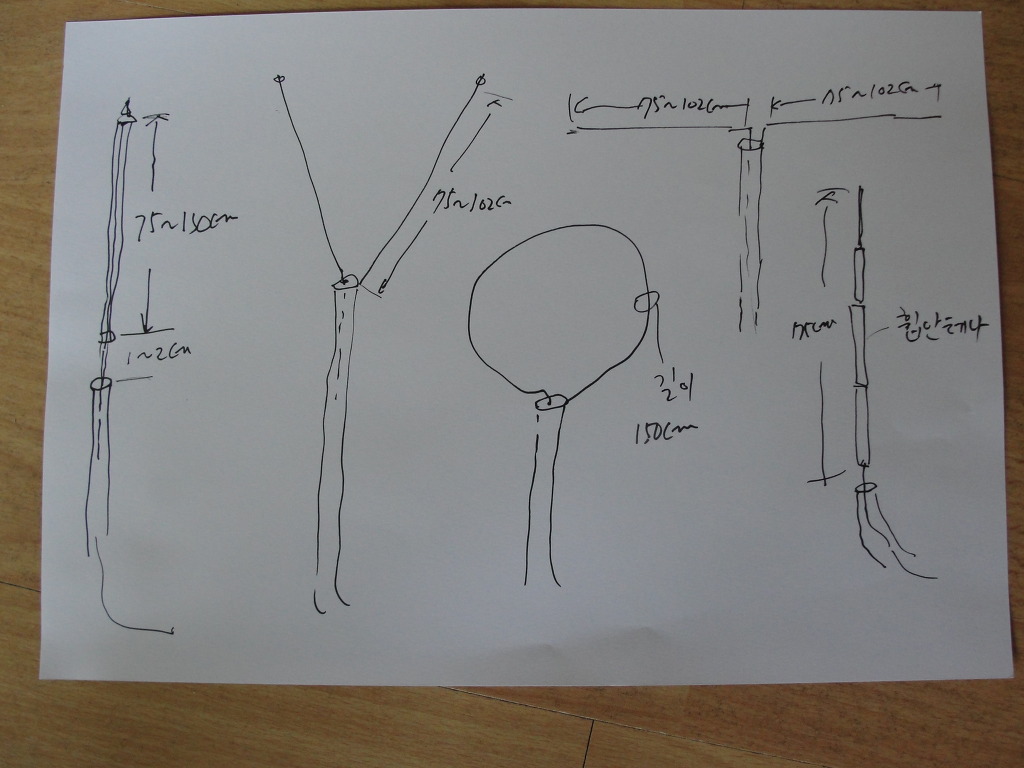

라듸오에 연결 된 동축 케이불의 끝부분 (라듸오방송이 잘 잡힐만한 곳에 위치하도록)에 아래그림처럼 안테나를 만들거나 재활용해서 좋은신호를 받는거--안테나 자작의 재미 입니다

창 밖이라고 --건물과 건물 사이에 안테나가 위치하면 좋은신호가 잡히지 않을수도 있읍니다 좋은방송을 듣기위해서 안테나를 지붕까지 올려서 설치 하기도 합니다 (동축케이불은 길어도 됩니다)

[유만길]

일반전기선 이라면--교류 60 Hz 를 말하시는거지요 ??? 표피효과는 고주파 (1 Mhz 이상)에서는 반드시 고려해야
하는 중요한 문제이고 나타나는 현상이지만 상용전원 60 Hz 에서는 ??? 표피효과 때문에 여러가닥의 전선을 합쳐서 만드는 연선을 사용 하지 않습니다
연선은 --제작의 편리성과 작업상 편해서 생산 판매되지 표피효과와 무관 합니다

[유만길]

안테나 는 공간을 날라다니는(표현이 좀 이상하지만) 수많은 전파중에서 안테나의 길이에 공진되는 전파만 전기신호로 변환되어서 라듸오에 방송국의전파를 보낼수 잇읍니다

듣고저하는 방송의 주파수를 알면 파장을 계산할수 있고 그파장에 맞는 길이의 안테나를 만들어야 합니다

안테나는 안테나가 설치된 주변환경에 따라서 동작하는 상황이 변합니다 라듸오나. TV 를 볼때 사람이 가까이 접근하면 화면이 변하고 잡음이 생기듯이 설치하는 주변 환경에 따라서 수신 감도가 많이 달라집니다

안테나의길이는 계산해서 주파수에 동조되는 길이로 하고 굵기는 3mm 에서10mm이내의 봉이나 파이푸면 됩니다
재질은 알미늄이 가장 많이.

[김종태]

오늘 방장님 방식으로 돼지꼬리 dmb 안테나, 끝에 선 끊어진걸루 대충 40cm 길이로 안테나를 만들었는데 기존 돼지꼬리 막대식 안테나보다 수신율이 더 좋습니다. dmb 채널별로 감도표시가 한칸 정도 더 올라 갑니다. 감사합니다^^

[유만길]

의미있는 실험을 하셧읍니다
라듸오에 수신감도 지시장치가 달려잇으면 --동축케이불 끝 에 안테나를 만들어 연결하고 수직이나 수평 또는 일정각도로 움직여보면 --감도가 최고로 올라가고 잡음이 적어지는 위치를 찾을수 잇읍니다

또한가지 길이를 늘렷다 줄엿다 할수있는 휲 안테나로 안테나 길이를 늘리거나 줄여보면 최고 감도점이 나옵니다 이런실험할 경우에 주의할 점은 --사람이 손으로 잡거나 가까이 있으면 조정후,감도가 달라집니다

[Cmax(ds3cmx)]

안녕하세요 om님 좋은 정보 감사드립니다
요즘 튜너 듣는게 새로운 취미 생활이 되어 이것저것 만들어보고 있습니다
떠도는 정보 참고해서 gp안테나을 만들긴 했지만 정확한 공진점을 찾지 못하는것 같습니다
대부분 93.1mhz 을 주로 듣고 있습니다
알마늄 파이프 지름은 10mm가 조금 안되고 길이를 얼마로 하는것이 가장 좋을지 조언 부탁드립니다.
