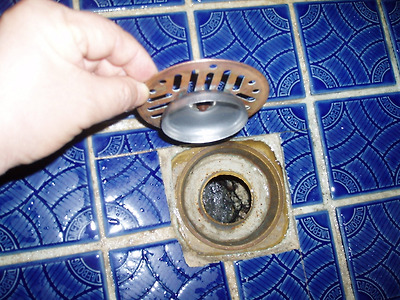

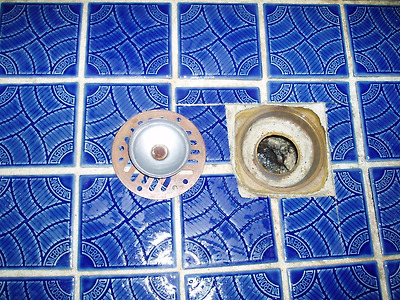

사진 : 풀로트랩 ;벨트랩 (초인종의 종처럼 생긴 모양이라고 벨 트랩이라고 함)
트랩의 사용 목적 : 배수관을 통하여 들어 오는 악취, 벌레(해충) 막기위한 장치
봉수의 깊이 50 mm ~ 100 mm
트랩의 종류
1. 사이펀식 트랩
1) P 트랩 : 세면기에 사용 ,

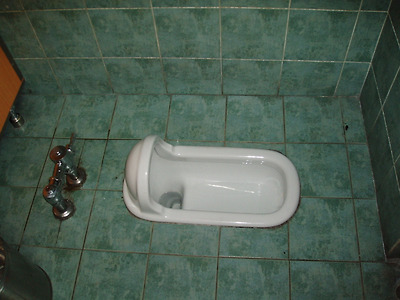

2) S 트랩의 봉수 파괴되는 것을 개선 한것 : 대변기, 소변기
3) U 트랩 : 배수횡주관, 하수관
2. 비사이펀식 트랩
1) 드럼 트랩 : 주방 싱크대(개수기)

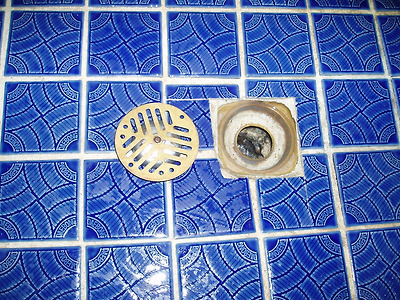

2) 벨 트랩 : 욕실 바닥
3. 저집기 트랩
1) 그리스 트랩 : 호텔 식당 ,조리실
2) 가솔린 트랩 등---차고,주차장,주유소
3) 샌드 트랩 ---목욕탕,싸우나
4) 풀라스터 트랩----치기공소,정형외과,
5) 헤어 트랩-----미장원,이용원
6) 론더리 트랩 ---세탁소
예제 : 배수설비용 트랩이 아닌것은?
1) P 트랩 2) S 트랩 3) 드럼 트랩 4) 벨 트랩 5) 버킷 트랩 [증기 난방에 사용함]
트랩의 봉수 파괴 원인
1) 자기 사이펀 작용
2) 흡출(흡인)작용
3) 토출 (분출.역압) 작용
4) 모세관 현상
5) 증발
6) 관성에 의한 배출
예제) 트랩에서 봉수가 파괴되는 원인이 아닌것은?
1) 사이펀 작용 2) 흡출작용 3) 역압 작용 4) 모세관 작용 5) 피로작용
예제 ) 배수 입상관의 끝부분을 연장하여 대기중에 개방하는 신정통기관의 변형으로 배수 수류에
선회력을 준 특수방식은?
1) 각개통기방식 2) 루프통기방식 3) 도피통기방식 4) 결합통기방식 5) 섹스티아방식 [sextia ]
예제 ) 배수 횡지관의 최상류 기구의 바로 아래에서 연결하는 통기관의 이름은?
1) 도피 통기관 (relief vent) 2) 결합통기관 (yoke vent) 3) 신정 통기관 (stack vent) 4) 각개통기관 5) 회로통기관 [loop]

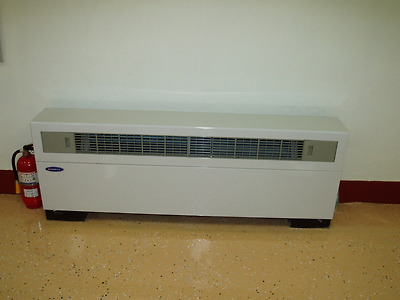

판코일박스 [패키지형]

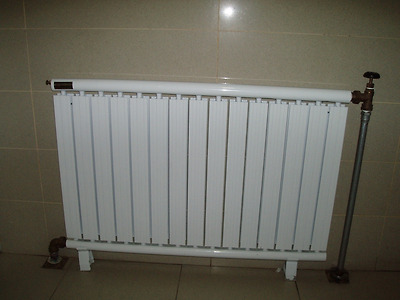

방열기 [라디에이터]
위생기구의 급수단위 (FU= Fixture Unit ) 는?
세면기의 소요순간 유량 30 ℓ / min 를 1 단위로 한 것이다.
예제) 건물의 보수 업무중 건물 보수를 필요로 하는 현상과 다른것은?
1) 열화(劣化)현상 2) 우루(雨漏)현상 3) 결로(結露)현상 4) 파손(破損)현상 5) 단열(斷熱)현상
★ 증기트랩 (steam trap )의 종류 :
1) 방열기 트랩 ( 열동식 트랩; 열에 의해 이동) :휘발성 액체를 봉입한 벨로우즈
2) 플로트 트랩 (float trap ): 저압 증기, 다량의 응축수
3) 버킷 트랩 (burcket trap ) :고압증기의 관말단부
☆ 2중 써비스 벨브 : 한랭지 배관 응축수 동결 방지용
방열기 트랩과 열동 트랩 조합임.
유효전력
※ 전기에서 역률 =----------
피상전력
◎ 3상 4선식에서
R (흑색)
S (적색)
T (청색)
N (백색, 회색 )----중성선
약어 정리 :
1) ATS : 자동 절환 스위치
2) MOF : 계기용 변압변류기 (계기용 변성기)
3) DS : 단로기 ;무부하 개폐기
4) CB : 사고 전류 자동 차단기
5) PT : 계기용 변압기
6) CT : 계기용 변류기
7) ZCT : 영상 변류기

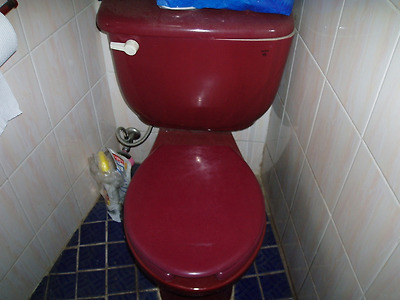

로탱크식 (Low Tank) [15 A ]
세출식

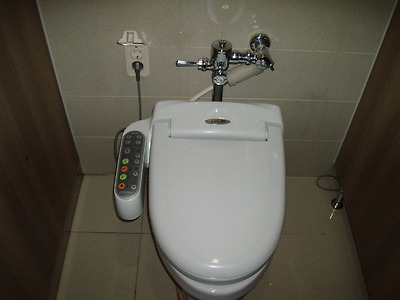

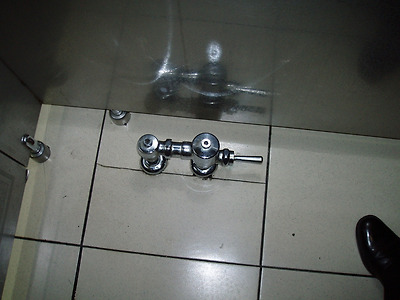

세정 밸브 [풀래쉬밸브]식 [25 A ]
ℓ
R = k -------
s
전기 저항은 도선의 단면적에 반비례하고 길이에 비례한다.
① 금속 온도가 상승하면 저항(R)은 상승한다.
② 절연체 온도가 상승하면 저항은 감소한다.
