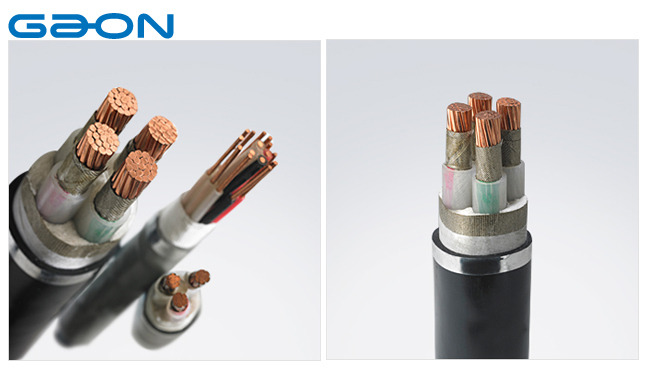

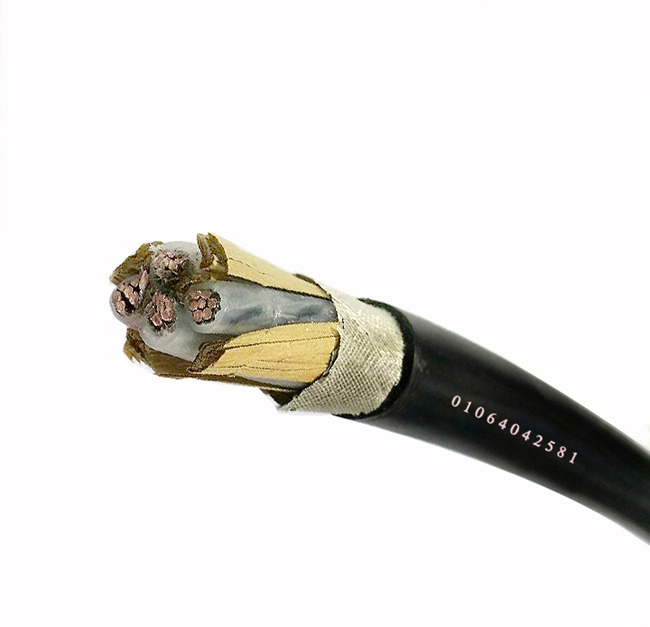

TFR-8 NFR-8 F-FR-8 소방용전력케이블 (소방전력케이블) 내화케이블

[신상호]

0.6/1KV TFR-8 트레이용 난연 내화케이블

0.6/1KV NFR-8 저독성 난연 내화케이블

0.6/1KV 가교 폴리에틸렌 절연 난연 PVC 시스 트레이용 내화케이블(F-FR-8)LS전선

[용  도]

•  0.6/1kV이하의 소방설비의 비상전원 회로 및 조작회로에 사용
   비상 전원 장치
   스프링클러 배선
   옥내 소화전 설비배선
   배전 설비 배선

[특  징]

•   우수한 난연 및 내화성능(750℃, 90분)
     뛰어난 절연 능력과 시공의 편이성, 간편한 유지 보수,
     저독/저연성이 우수함(NFR-8, NFR-3)

◎단심
도체			절연	쉬스	완성품	도체	시험	참고
공칭	소선수/	바깥	두께	두께	바깥지름	저항	전압	개산	표준	표준단가
단면적	소선지름	지름			(약)	(20℃)	KV	무게	길이	(3사)
mm2	mm	mm	mm	mm	mm	Ω/㎞		kg/km	m
2.5	7/0.67	2.01	0.7	1.4	8	7.41	3.5	81	300m	778
4	7/0.85	2.55	0.7	1.4	8.5	4.61	3.5	101	300m	992
6	7/1.04	3.12	0.7	1.4	9	3.08	3.5	125	300m	1152
10	7/1.35	4.05	0.7	1.4	10	1.83	3.5	174	300m	1,662
16	원형압축	4.7	0.7	1.4	10.5	1.15	3.5	230	300m	2,000
25	원형압축	5.9	0.9	1.4	12	0.727	3.5	335	300m	3,042
35	원형압축	6.9	0.9	1.4	13	0.524	3.5	437	300m	4,284
50	원형압축	8.1	1	1.4	14.5	0.387	3.5	569	300m	5,784
70	원영압축	9.8	1.1	1.4	16.5	0.268	3.5	785	300m	8,193
95	원형압축	11.4	1.1	1.5	18.5	0.193	3.5	1053	300m	10,163
120	원형압축	12.9	1.2	1.5	21	0.153	3.5	1307	300m	12,461
150	원형압축	14.4	1.4	1.6	23	0.124	3.5	1555	300m	15,142
185	원형압축	15.9	1.6	1.6	25	0.0991	3.5	1904	300m	17,908
240	원형압축	18.3	1.7	1.7	27	0.0754	3.5	2427	300m	23,443
300	원형압축	20.5	1.8	1.8	30	0.0601	3.5	3062	300m	29,273
400	원형압축	23.2	2	1.9	33	0.047	3.5	4028	150m	39,553
500	원형압축	26.4	2.2	2	37	0.03666	3.5	4953	150m	49,091
630	원형압축	30.2	2.4	2.2	42	0.0283	3.5	6311	150m	63,583
◎2심
도체			절연	쉬스	완성품	도체	시험	참고
공칭	소선수/	바깥	두께	두께	바깥지름	저항	전압	개산	표준	표준단가
단면적	소선지름	지름			(약)	(20℃)	KV	무게	길이	(3사)
mm2	mm	mm	mm	mm	mm	Ω/㎞		kg/km	m
2.5	7/0.67	2.01	0.7	1.8	14	7.41	3.5	203	300M	1,672
4	7/0.85	2.55	0.7	1.8	15	4.61	3.5	249	300M	2,132
6	7/1.04	3.12	0.7	1.8	16	3.08	3.5	308	300M	2,481
10	7/1.35	4.05	0.7	1.8	18	1.83	3.5	418	300M	3,572
16	원형압축	4.7	0.7	1.8	19	1.15	3.5	548	300M	4,293
25	원형압축	5.9	0.9	1.8	22	0.727	3.5	789	300M	6,541
35	원형압축	6.9	0.9	1.8	25	0.524	3.5	1019	300M	9,211
50	원형압축	8.1	1	1.8	27	0.387	3.5	1315	300M	12,434
70	원형압축	9.8	1.1	1.8	31	0.268	3.5	1803	300M	17,611
95	원형압축	11.4	1.1	1.9	35	0.193	3.5	2390	300M	21,844
120	원형압축	12.9	1.2	2	38	0.153	3.5	2992	300M	26,782
150	원형압축	14.4	1.4	2.2	42	0.124	3.5	3585	300M	32,558
185	원형압축	15.9	1.6	2.3	47	0.0991	3.5	4407	200M	38,504
240	원형압축	18.3	1.7	2.5	52	0.0754	3.5	5596	200M	50,398
300	원형압축	20.5	1.8	2.6	57	0.0601	3.5	7018	200M	62,932
◎3심
도체			절연	쉬스	완성품	도체	시험	참고
공칭	소선수/	바깥	두께	두께	바깥지름	저항	전압	개산	표준	표준단가
단면적	소선지름	지름			(약)	(20℃)	KV	무게	길이	(3사)
mm2	mm	mm	mm	mm	mm	Ω/㎞		kg/km	m
2.5	7/0.67	2.01	0.7	1.8	14.5	7.41	3.5	243	300M	2,484
4	7/0.85	2.55	0.7	1.8	15.5	4.61	3.5	307	300M	3,172
6	7/1.04	3.12	0.7	1.8	17	3.08	3.5	387	300M	3,688
10	7/1.35	4.05	0.7	1.8	19	1.83	3.5	535	300M	5,314
16	원형압축	4.7	0.7	1.8	20	1.15	3.5	707	300M	6,398
25	원형압축	5.9	0.9	1.8	24	0.727	3.5	1056	300M	9,740
35	원형압축	6.9	0.9	1.8	26	0.524	3.5	1377	300M	13,710
50	원형압축	8.1	1	1.8	29	0.387	3.5	1781	300M	18,512
70	원형압축	9.8	1.1	1.9	33	0.268	3.5	2482	300M	26,212
95	원형압축	11.4	1.1	2	37	0.193	3.5	3328	300M	32,513
120	원형압축	12.9	1.2	2.1	41	0.153	3.5	4150	300M	39,862
150	원형압축	14.4	1.4	2.3	45	0.124	3.5	4975	300M	48,453
185	원형압축	15.9	1.6	2.4	50	0.0991	3.5	6121	200M	57,310
240	원형압축	18.3	1.7	2.6	56	0.0754	3.5	7800	200M	75,003
300	원형압축	20.5	1.8	2.7	61	0.0601	3.5	9806	200M	93,662
◎4심
도체			절연	쉬스	완성품	도체	시험	참고
공칭	소선수/	바깥	두께	두께	바깥지름	저항	전압	개산	표준	표준단가
단면적	소선지름	지름			(약)	(20℃)	KV	무게	길이	(3사)
mm2	mm	mm	mm	mm	mm	Ω/㎞		kg/km	m
2.5	7/0.67	2.01	0.7	1.8	16	7.41	3.5	292	300M	3,303
4	7/0.85	2.55	0.7	1.8	17	4.61	3.5	377	300M	4,212
6	7/1.04	3.12	0.7	1.8	18.5	3.08	3.5	475	300M	4,901
10	7/1.35	4.05	0.7	1.8	21	1.83	3.5	676	300M	7,063
16	원형압축	4.7	0.7	1.8	22	1.15	3.5	919	300M	8,500
25	원형압축	5.9	0.9	1.8	26	0.727	3.5	1353	300M	12,931
35	원형압축	6.9	0.9	1.8	29	0.524	3.5	1755	300M	18,203
50	원형압축	8.1	1	1.8	32	0.387	3.5	2313	300M	24,582
70	원형압축	9.8	1.1	1.8	37	0.268	3.5	3237	300M	34,813
95	원형압축	11.4	1.1	1.8	41	0.193	3.5	4345	300M	43,183
120	원형압축	12.9	1.2	1.9	46	0.153	3.5	5357	300M	52,938
150	원형압축	14.4	1.4	2	50	0.124	3.5	6489	300M	64,351
185	원형압축	15.9	1.6	2.1	56	0.0991	3.5	8018	200M	76,113
240	원형압축	18.3	1.7	2.3	62	0.0754	3.5	10228	200M	99,613
300	원형압축	20.5	1.8	2.4	69	0.0601	3.5	12895	200M	124,394
