순석면선 GB

[신상호]

 GB_(Ni-GB)

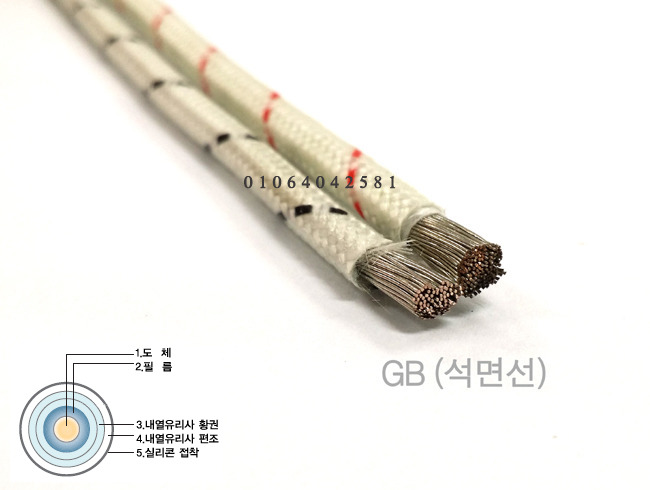

내열유리사권선(니켈 내열유리사권선)배선

[용  도]

• 각종 히터의 리드선
• 고온용 전기로 및 열기기드ㅇ의 내부 배선과 고온 용 오븐
• 산업용 조리기기등의 리드선
• 압출,사출등 성형 설비의 고온부 리드선
• 열적의 취약부위에 다양하게 사용됨

[특  징]

• 내열성이 극히 우수함
• 절연 및 편조가 유리사 섬유로 구성되어 있어 기계적 강도가 우수하며 열적,기계적으로 열악한 환경에서의 사용에 적합

[구  조]

• 도   체 : 주석도금선 (전기용 연동선 또는 니켈선)
• 절연체 : 내열필름 또는 마이카테입 횡권
• 절연체 : 유리사 횡권(좌/우 2회 횡권)
• 시   스 : 유리사 편조

※주위 : 허용전류를 꼭 확인하시고 사용하세요

   (허용전류 낮은순위 :  니켈석면선-> 실리콘석면선-> 순석면,코팅석면선)

     허용전류표는 전선 자료실에 첨부파일 다운받으세요~

도 체			필름 횡권 두께	유리사 횡권 두께	유리사 편조 두께	완성 외경	내열온도		시험전압	표준 길이
공칭단면적	최대소선경	외경(약)					GB	Ni-GB	Test Voltage
(mm2)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(℃)	(℃)	(KV)	(m)
0.75	0.21	1.1	0.025	0.25	0.30	2.4±0.3	380	450	2.0	100
1	0.21	1.3	0.025	0.25	0.30	2.6±0.3				100
1.5	0.26	1.5	0.025	0.25	0.30	2.9±0.3				100
2.5	0.26	2.0	0.025	0.25	0.30	3.4±0.3				100
4	0.31	2.5	0.025	0.25	0.30	3.8±0.3				100
6	0.31	3.1	0.025	0.25	0.30	4.4±0.3	380	450	2.0	100
10	0.41	4.5	0.025	0.25	0.30	5.4±0.3				100
16	0.41	5.8	0.025	0.25	0.30	7.0±0.5				100
25	0.41	7.0	0.025	0.25	0.30	8.3±0.5				100
35	0.41	8.3	0.025	0.25	0.30	9.5±0.5				100
50	0.41	10.2	0.025	0.25	0.30	11.3±0.5	380	450	2.0	100
70	0.51	11.7	0.025	0.25	0.30	12.9±0.5				100
95	0.51	13.7	0.025	0.25	0.30	14.8±0.7				100
120	0.51	15.7	0.025	0.25	0.30	17.1±0.7				50
150	0.51	17.5	0.025	0.25	0.30	18.8±0.7				50
185	0.51	20.0	0.025	0.25	0.30	20.5±0.7	380	450	2.0	50
240	0.51	23.0	0.025	0.25	0.30	23.7±0.7				50
300	0.51	25.0	0.025	0.25	0.30	26.2±0.7				50
