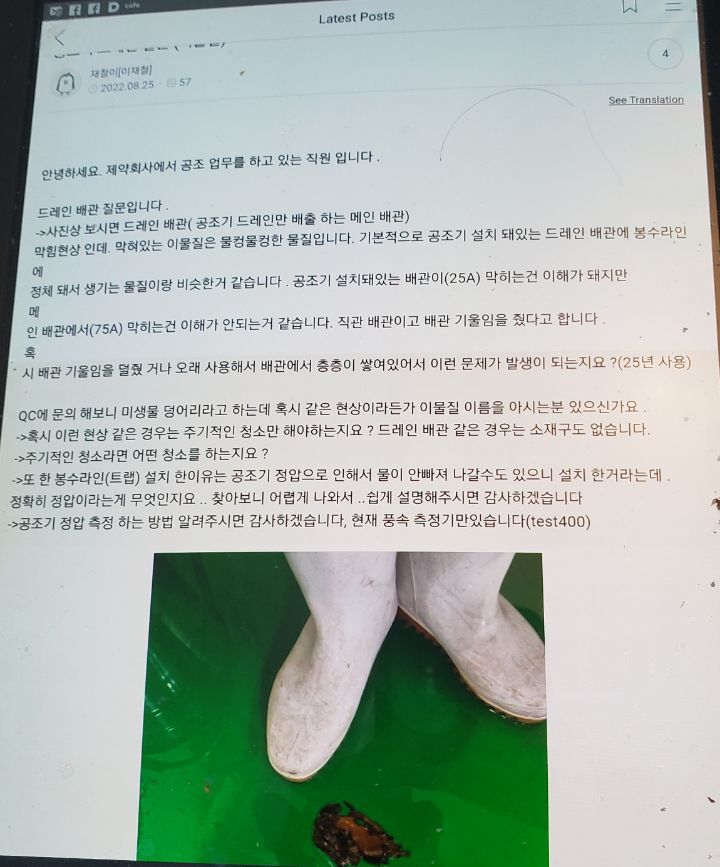

* 온라인 검색중 궁금해 왔던 해외 용어 사용문제및 응축수 퇴수// 봉수 (?)라인 문제에 대한 좋은 답변을 알게 되여 회원 여러분들과 나누어 보려 합니다.

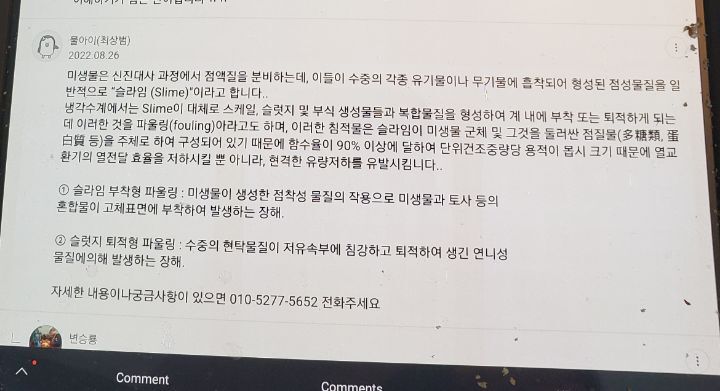

■ 퇴수 배관, 트랩에 생성되는 이물질, slime에 대한 정확한 답변 감사드립니다.
■ 한겨울 사용하지 않고, 고인물에 세균번식, 먼지 퇴적, 기타 이물질들이 따뜻한 온도에 증식되여,걸죽한 모양새// slime로 막혀서 외부로 흘러 넘치는 사고를 당하게 됩니다.
아랫글 참조.
■ Condensation Drain Line: 에어컨 응축수 퇴수 배관 설치및 관리 문제.
퇴수배관 위치, 사이즈, 거리//길이, 트랩 설치, 바닥 퇴수, 별도 펌프 설치 가동등은 반듯이 제퓸설명서를 우선으로 설치 사용하도록 하여야 합니다.
(* 국제 건축법, 국제 공조 일반사항, 소방법, 위생법. 참조. )
(* 국제공조일반사항 쳅터 3장. UL 508 참조. )
■■■ 응축수 퇴수 배관 사이즈및 구배//경사.
(* 참고. IMC 쳅터 307.1 ~ 307.2.4. )
올려드린 윗그림에 자세한 설명에 감사드리고, 첨가하여, 위생안전, 기타 재산 피해를 미리 방지하기 위한 국제공조일반사항 섹션 307 사항을 번역하여 올려드립니다.
■ 배관 설치 :
국제공조일반사항, 배관 조례에 따라, 부수적인 응축수를 부패하거나 녹슬지 않는 허가제품 사용에, 최소 3/4인치//19mm, 구경, 경사는 1% , (* 1/8 높이에 12배 수평 길이 // 1/8 vertical in 12 units. )
■ 응축수 퇴수 :
모든 에어컨, 냉각시스템 응축수는 허가된 장소에서 이루어져야 하고, 부엌 싱크대, 길거리나 골목길등에 설치 할수 없으며,
■ 응축수 배관 재료및 사이즈:
응축수 배관은 주물 배관, 주철배관 // gavanized steel, 구리, 폴리 배합 에칠렌, 폴리뷰틸, ABS, CPVC, PVC 배관및 튜빙 등을 사용할수 있으며, 허가제품으로 온도/압력을 견디어야 하며, 여러개가 합치는 경우// manifolded, 같은 사이즈, 경사, 같은 재질 사용을 필수로 하여야 합니다.
■ 안전 장치.
제2의 응축수 처리 장치 // secondary Pan / auxiliary drain Pan 설치의 경우, 깊이 1.5인치 // 38mm, 넓이는 전체 면적에 3인치 // 76 mm 넓게, 최소 두께. 0.0276 인치/0.7mm // 24 게이지 galvanized sheet metal 이어야 하며, 비철금속의 경우 0.625인치 / 1.6mm / 20게이지 두께를 지켜야 합니다.
■ 안전장치 (* 2편. )
별도 제2의 펜설치 없는 경우, UL 508 안전장치 설치하여 가동중지, 경보설치 등을 할수 있어야 하며, 기계 자체에 안전장치 설치의 경우, 일차 안전장치 설치 필수.
■ 안전장치. (* 3편. )
트랩// condensation trap설치는 제품요구 사항에 따라야 하며, 없는 경우, 톼수배관 공기 압력 생성에 따라 , 갈이, 깊이, 사이즈 설정을 제품설명서에 따라, 배관압력에 따른 별도 설치를 할수 있어야 합니다.
■ 정기적인 관리 청소, 서류작성 보고는 일급면허 소지 당사자의 책임이기에 실행할수 있어야 합니다.
■ 윗그림 하이라잇, 글올려주신 해외 고수님께 다시 한번 감사드려야 하겟지요.
■ 응축수 문제로 수많은 재산피해가 매년, 에어컨 시즌에 발생하기에 주기적으로 청소관리를 하여 주어야 하고, 필요시 적당한 높이의 트랩설치및 약품처리를 주기적으로 하여야 합니다.
(* IMC Chapter 307.2.1 : Traps. )
(* 본까페 종합검색 가능. )
