축척은 일반적으로 배치도, 배식평면도등에는 1/100~1/600, 상세도는 1/10~1/50정도를 사용합니다.
실기시험에서는 설계문제지에 부지현황도를 1/500~1/600정도로 주고, 답안지에 이를 1/100~1/300로 확대,축소시켜 Base map을 작성토록 요구함으로써 축척의 사용방법과 작도능력을 평가하고 있습니다.

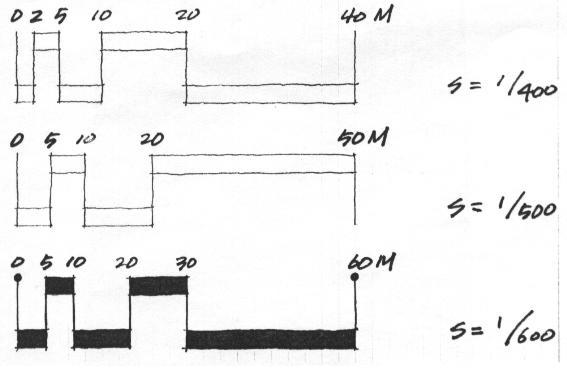

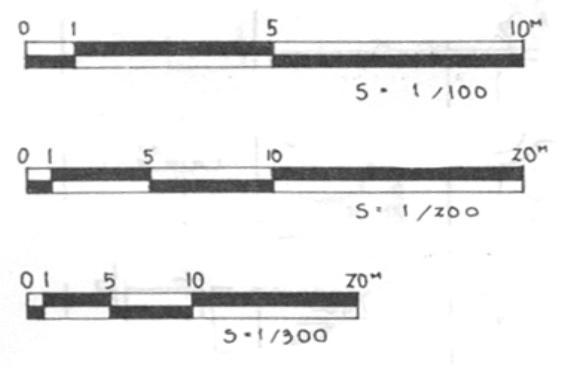

축척의 표기는 형태1이 간단하고 시간이 적게 걸려 많이 사용합니다.
두께는 0.8cm로 해서 표기하는것이 가장 보기좋습니다.

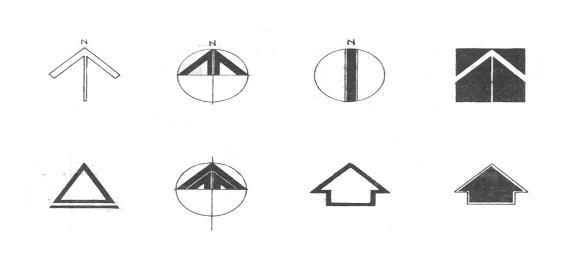

방위는 도면의 방향을 표시해주는 역활을 합니다.방위를 잡을때는 다양한 각도로 잡아도 상관없지만 SITE를 기준으로 잡거나 방위를 기준으로 잡아서 평행,수직이 되는 이 좋습니다. 표현방법은 수많은 표현이 있지만 시간의 제한이 있는 실기시험에서는 화려한것보다는 단순하고 그리기 쉬운 방법을 택함이 좋습니다.
