7-3. 에어실린더 작동원리 |
|
|
|

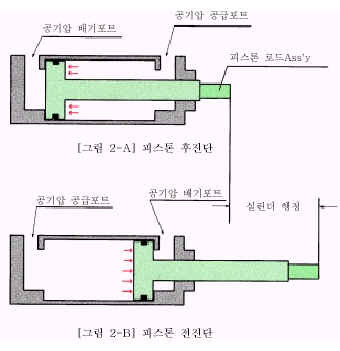

에어실린더의 작동원리는 [그림 2-A]에서 보는 바와 같이 압축공기가 로드카바의 포트를 통해 공급되고, |
|
|
|

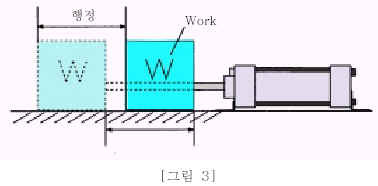

예를 들면 [그림3]과 같이 Work을 실선의 위치에서 점선의 위치까지 이동시켰을 때, 이 이동거리가 |
|

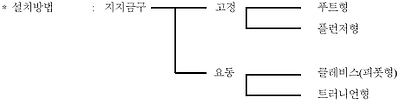

7-4. 사용방법 지지금구 |
|
에어실린더를 이용하여 작업을 하는 경우, 작업물을 어떻게 움직일 것인가에 따라 에어실린더의 |
|
[기본형] |
|
|
|
위 그림과 같이 부착금구가 아무 것도 부착되어 있지 않은 상태의 것을 기본형이라고 한다. |
|
[푸트형] |
|
|
|
평면 상태의 장소에 부착하는 경우에 많이 사용하는 것이 푸트형이다. 로드카바측과 헤드카바측에 |
|
[플랜지형] |
|
|
|
에어실린더의 로드카바측에 플랜지 금구를 이용해 부착하는 것이 로드측 플랜지형이다. |
|
· 헤드측 플렌지 |
|
|
|
에어실린더의 헤드카바측에 플랜지 금구를 부착시킨 것이 헤드측 플랜지형이다. |
|
[클레비스형(피봇형)] |
|
|
|
에어실린더의 헤드카바측에 1산 클레비스금구를 붙인 것으로, 1산 클레비스의 홀중심에 요동운동이 |
|
· 2산 클레비스형 (분리식 클레비스형) |
|
|
|
에어실린더의 헤드카바측에 2산 클레비스금구를 설치해 요동운동이 가능하도록 한 것이 2산 |
|
[트러니언형] |
|
|
|
에어실린더의 중간부분에 타이로드를 이용해 트러니언 금구를 부착시킨 것으로써 트러니언핀을 |
|
7-5. 에어실린더 출력 |
|
에어실린더의 출력은 피스톤의 수압면적 ×사용 공기압력으로 결정된다. 피스톤의 수압 면적은 아래 |
|
|
|
øD : 피스톤 직경(mm) |
|
|
|
예를 들면, 실린더 직경 Φ50mm, 사용 공기압력 0.5MPa (≒ 5kgf/cm2)이라면, 피스톤 전진시의 출력은 980N |
|
7-6. 에어실린더 종류 |
|
단동실린더와 복동실린더의 차이 |
|
단동실린더(압출형) 복동실린더 |
|
|
|
장 점 |
장 점 |
|
· 3포트 밸브 1개로 작동시킬 수 있음. |
· 동일 행정의 단동 실린더에 비해 전체 길이가 짧다. |
|
단 점 |
단점 |
|
· 동일 행정의 복동실린더에 비해 전체 길이가 길다. |
· 4,5포트 밸브 1개 똔느 3포트 밸브 2개가 필요하다. |
|
★ 이상으로부터 튜브내경 ø40 이하의 소형 실린더로 |
★ 튜브내경 ø6~ø300이고 행정도 긴 것까지 |
