고압으로 실린더를 가압후 복귀행정을 하기 위해 고압유를 급격히 탱크로 개방하면 쇼크가 발생합니다.
쇼크를 방지하기 위하여 서서히 감압하여 탱크로 압빼기를 한후 복귀행정을 해야 합니다.

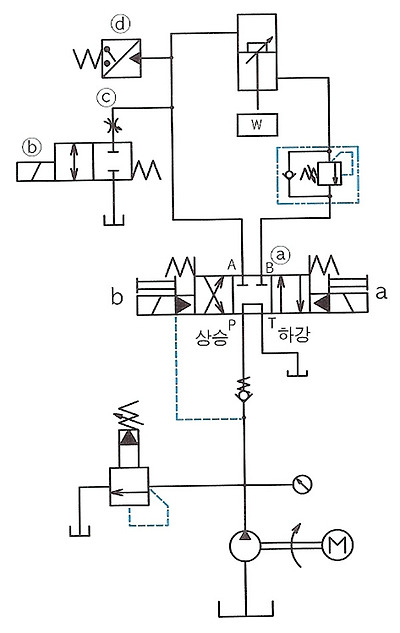

가압완료후 솔밸브a를 중립으로 하고 동시에 솔밸브b 를 여자하면 압축되어 있던 기름은 유량조절밸브 c 를 통해 기름탱크로 빠지기 때문에 가압라인은 서서히 감압 됩니다.
압력 스위치d의 설정압력까지 감압되면 밸브a 의 상승측 솔밸브b 가여자되어 복귀행정으로 됩니다.
