전방카메라 및 후방카메라 (배선)장착기...

[이영수(대전-서울, 이제는 추억만이)]

안녕하세요

전방카메라 및 후방카메라 설치시 배선방법에 대하여

허접하지만, 그래도 처음 시도하시는 분을 위한 tip 드립니다. 처음 제가 작업을 시도했던것을 감안하면 참고가 될 듯하여 올려봅니다.

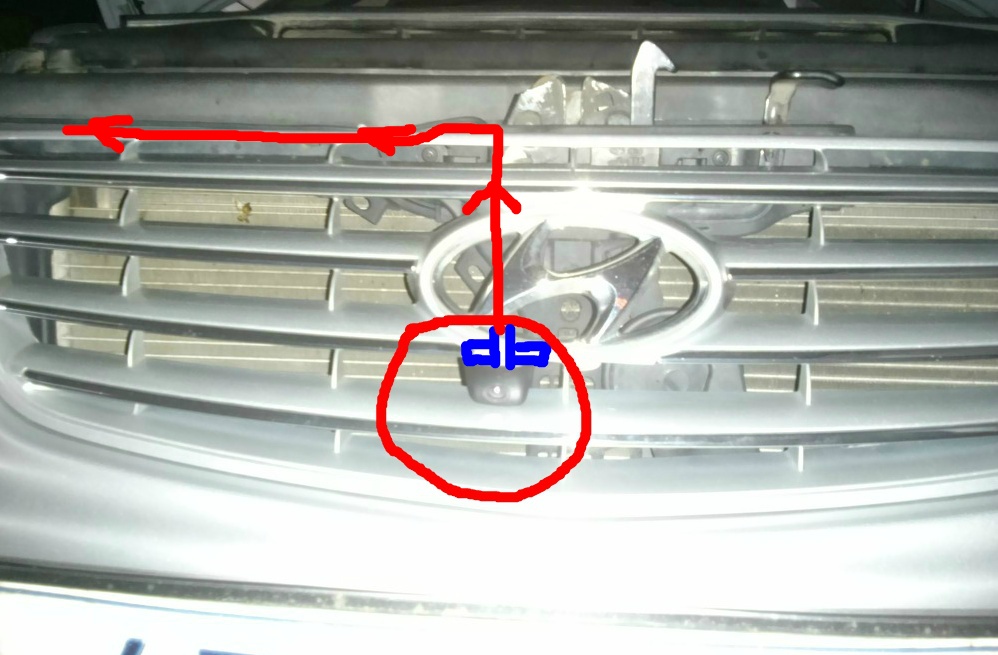

사진 1. 라디에타그릴에 설치한 전방 주시용 카메라 입니다.

        - 카메라는 그릴 엠블럼 위치에서 상부로 부착, 배선은 그릴 내부에서 좌측 해드렘프쪽으로 배선함

          적색 동그라미가 카메라, 청색부분은 볼트와 너트 체결부위, 적색 화살표선은 배선도

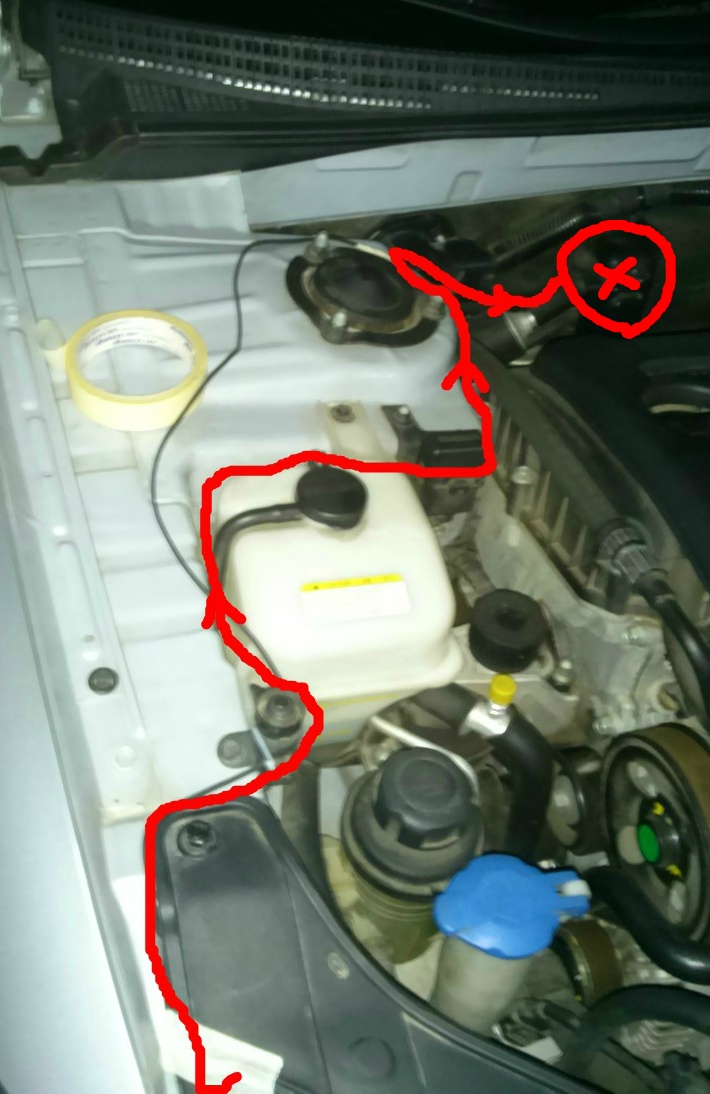

사진 2. 해드렘프를 따라 배선(적색선), 적색 동그라미 X표시 부분으로 실내로 배선 인입

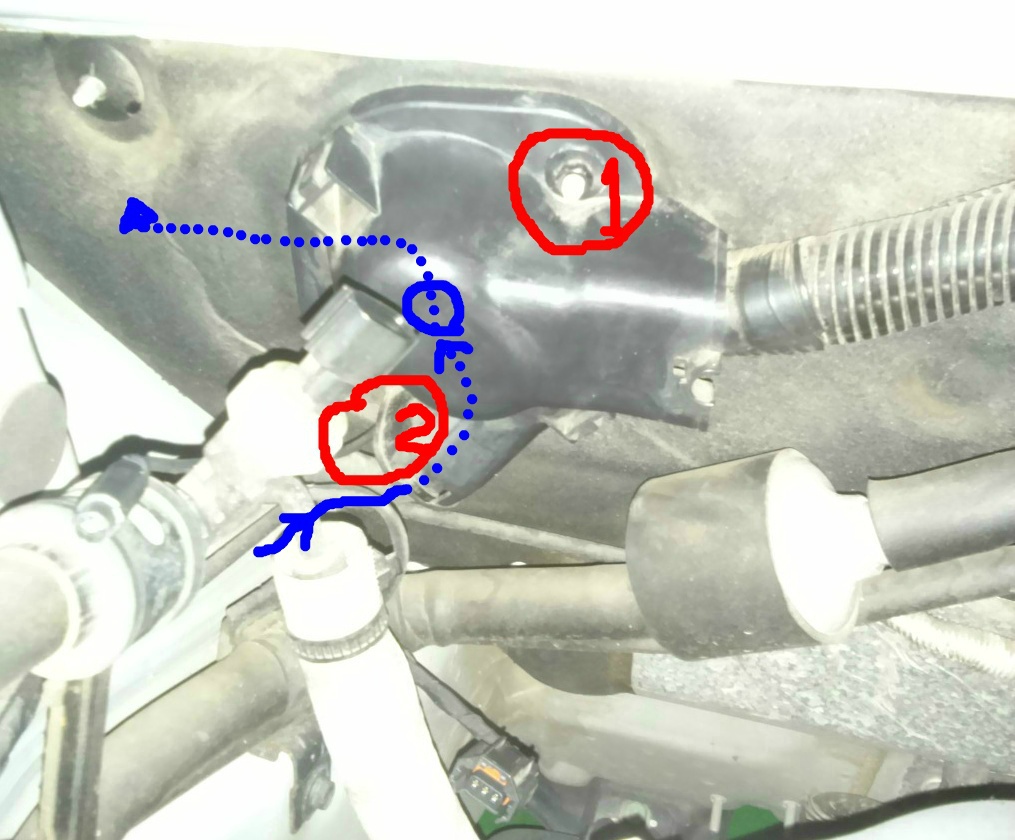

사진 3.  사진 2의 X 표시선 부분 고무캡을 확대한 것임. 10mm 스패너로 적색 동그라미 표시부분(볼트 1, 볼트 2)을 풀면 고무캡이 앞으로 당겨지는데, 이 부분으로 옷걸이를 집어 넣어서 청색 점선부분 화살표 방향(좌측방향)으로 집어 넣으면 실내 글로브 박스 뒤쪽으로 관통하게 됨

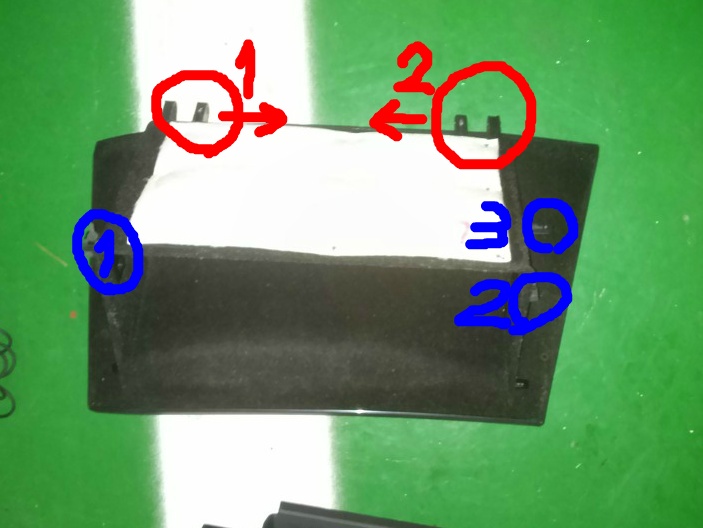

사진 4.. 글로브 박스 해체(글로브 박스는 청색 동그라미 1, 2, 3을 차례로 풀면 밑으로 완전히 떨어지고, 이때 적색 표시부 에 핀 1, 2를 화살표 방향으로 당겨주면 전체가 탈거됨(아주 간단함)

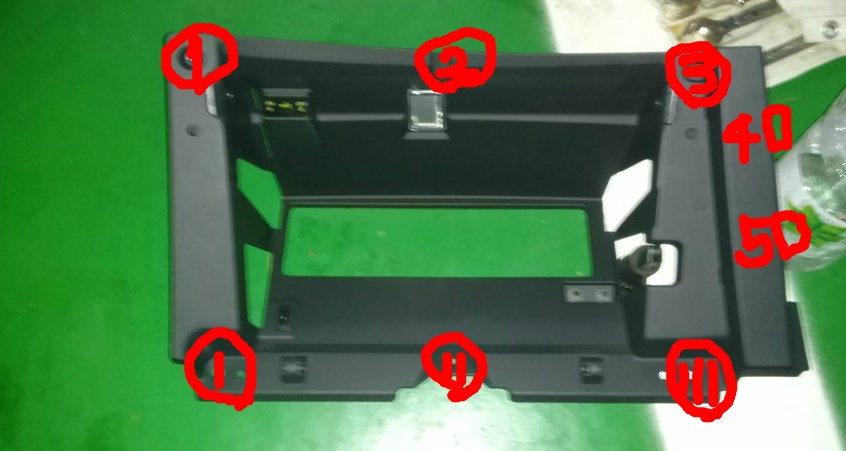

사진 5. 글로브를 탈거하고 나면, 8개의 나사로 고정된 글로브박스 커버(?)가 있는데, 숫자 1, 2, 3, 4, 5 는 드라이버로 풀어주면 되고, 로마자 l, ll, lll 은 10mm 스패너로 풀어주면 됨(소켓렌치가 있으면 l, lll 부위는 풀기가 쉬움

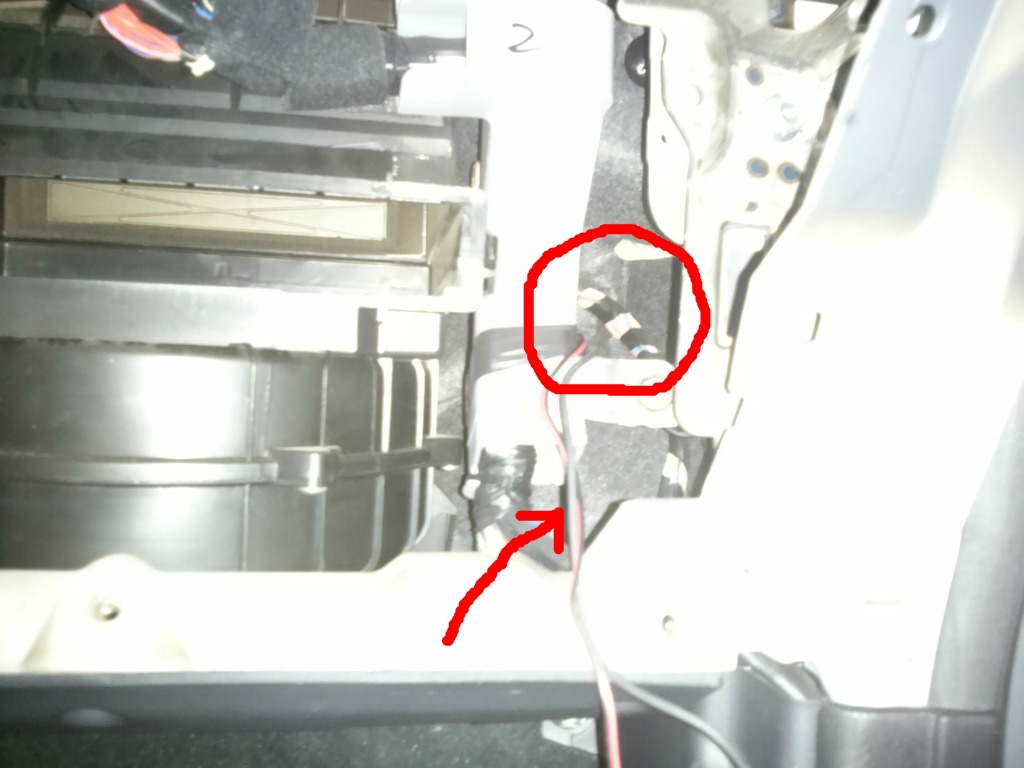

사진 6. 엔진룸 고무캡을 풀고, 좌측방향으로 옷걸이를 집어 넣으면 아래사진 동그라미 부분 즉, 글로브박스 탈거한 우측부분으로 옷걸이 철사가 나오게 됨, 화살표 부분이 배선이 나온 부분임

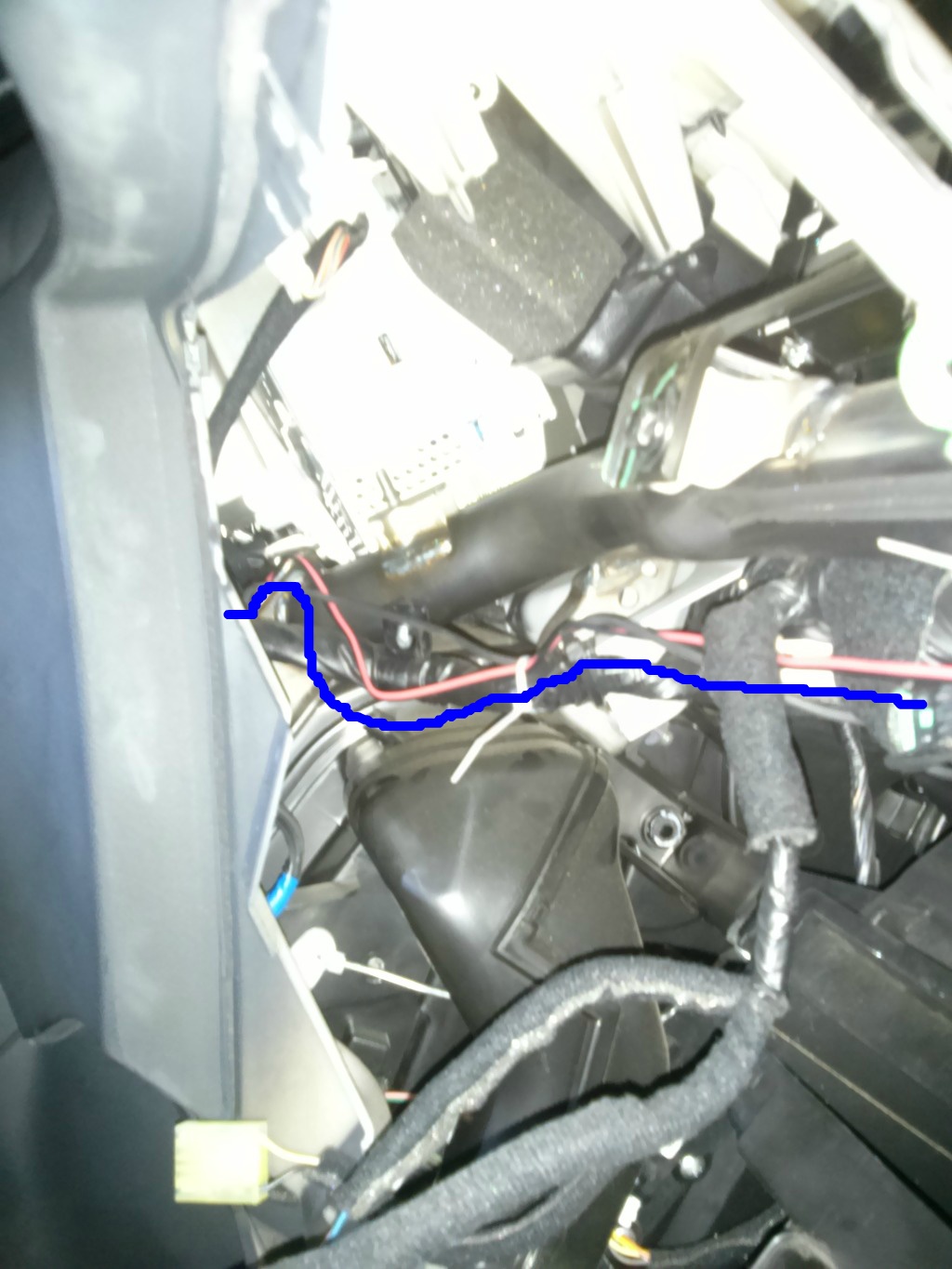

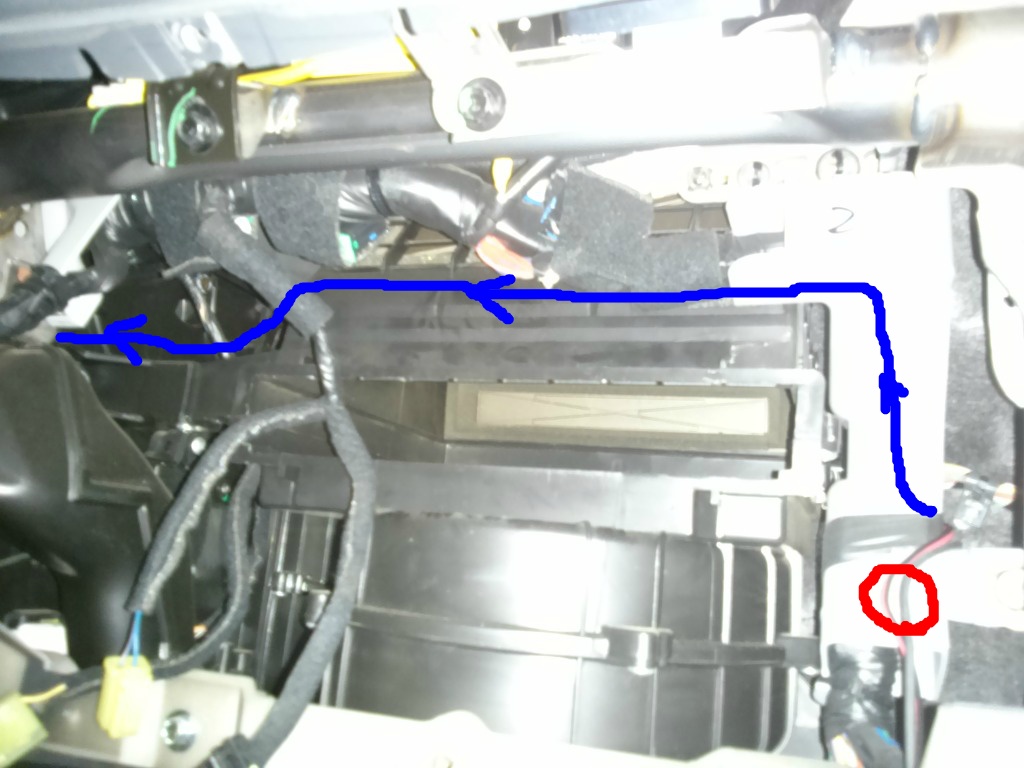

사진 7.  실내로 인입된 배선은 청색 화살표 선을 따라 배선을 고정함, 왼쪽 화살표 끝 부분에서 옷걸이를 살짝~ 집어 넣으면 운전석 계기반 좌측 휴즈룸으로 옷걸이가 나오게 됨

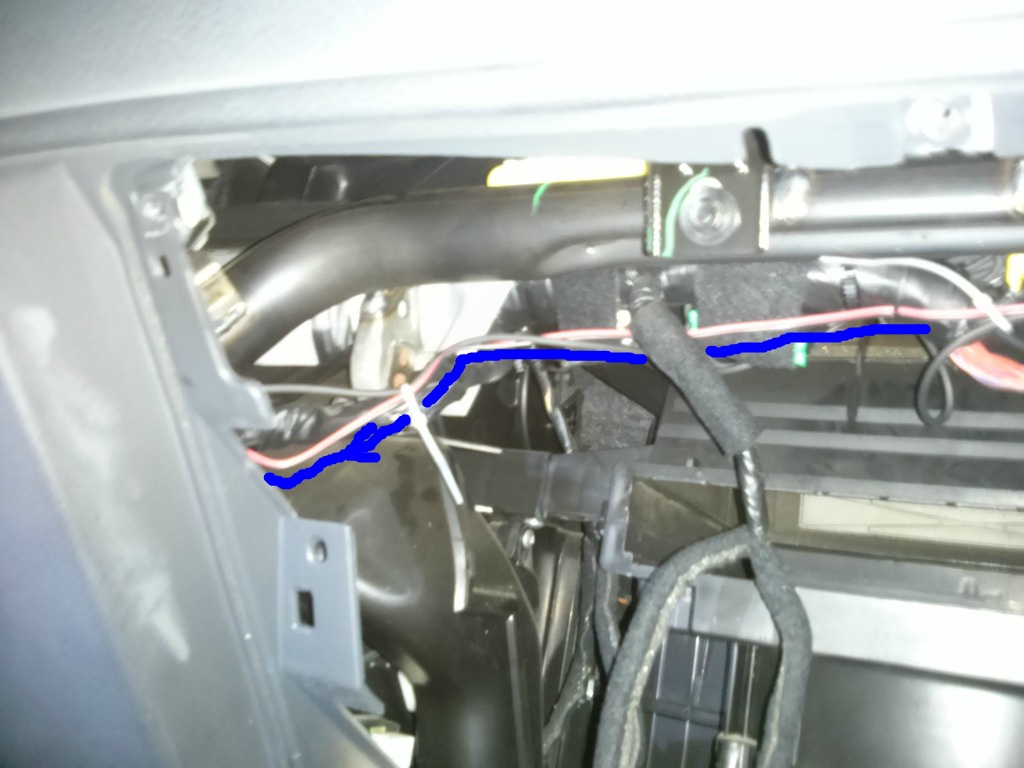

사진 8. 글로브박스 윗 부분을 타고 설치된 배선도 및 글로브박스 좌측면(센터페시아 뒷부분)을 통해 계기반 뒷쪽으로 배선

사진 9. 센터페시아 뒷부분을 확대한 것임

지금부터는 후방카메라 설치 배선도 입니다.

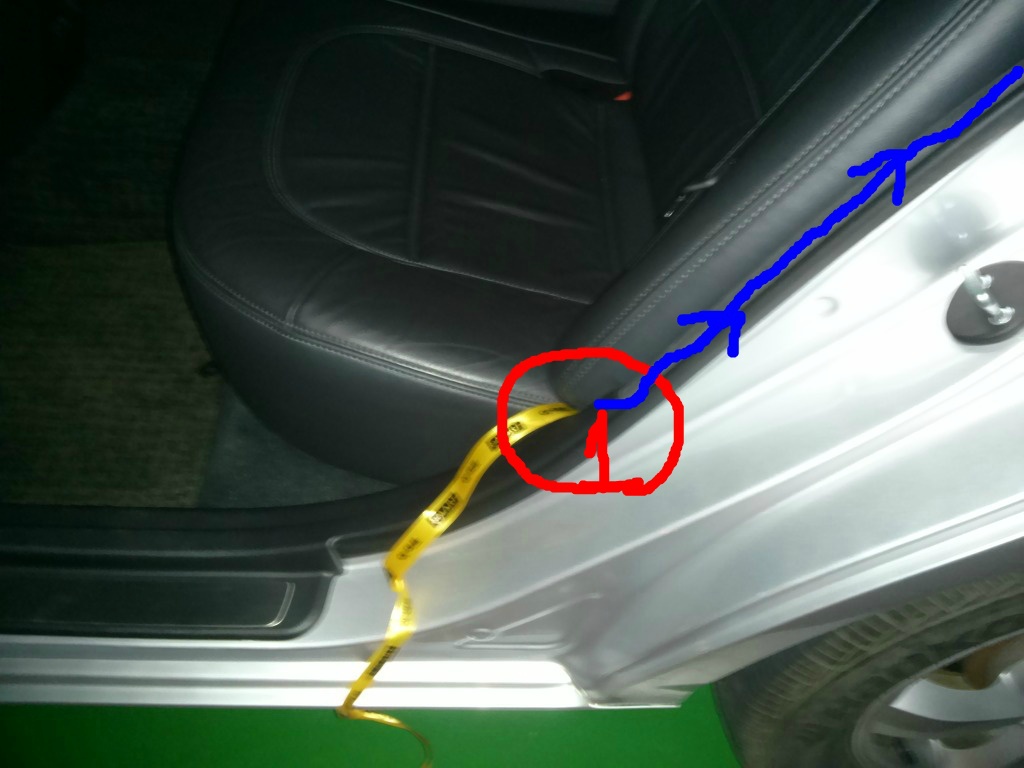

사진 1. 운전석 뒷자리 시트 좌측(엉덩이 부분) 적색 동그라미 1번으로 옷걸이를 집어 넣습니다. 이 부분은 뒷 트렁크의 연료펌프 배선이 통과하는 곳이기도 합니다.

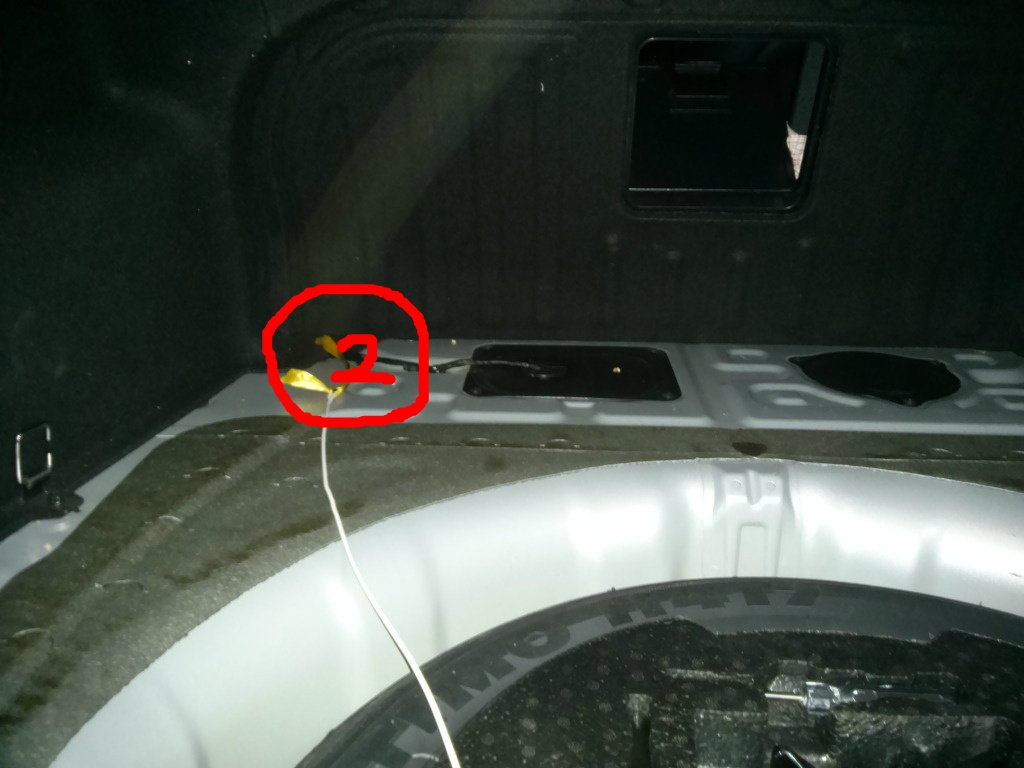

사진 2. 시트에서 옷걸이를 집어 넣으면 트렁크 적색 동그라미 표시 2번으로 옷걸이가 나옵니다.

           단, 이때 트렁크 바닥재는 들어내어야 합니다.

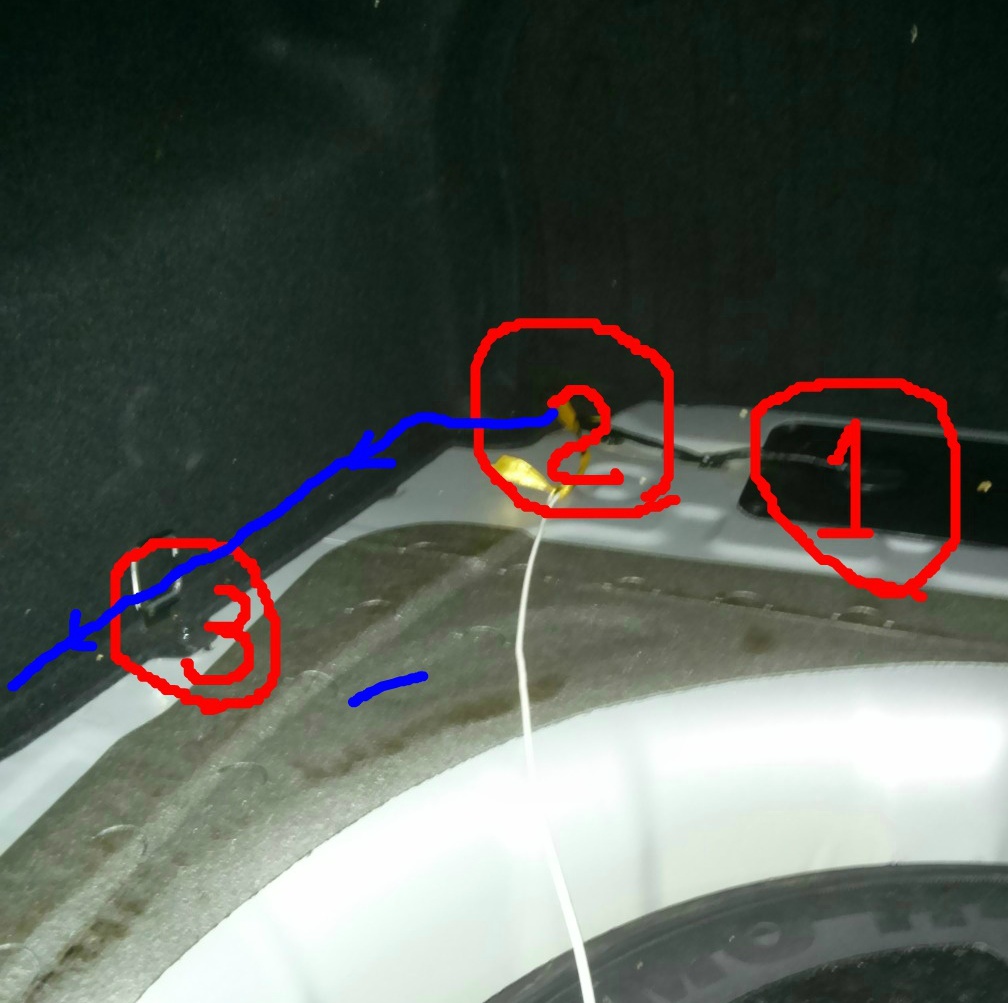

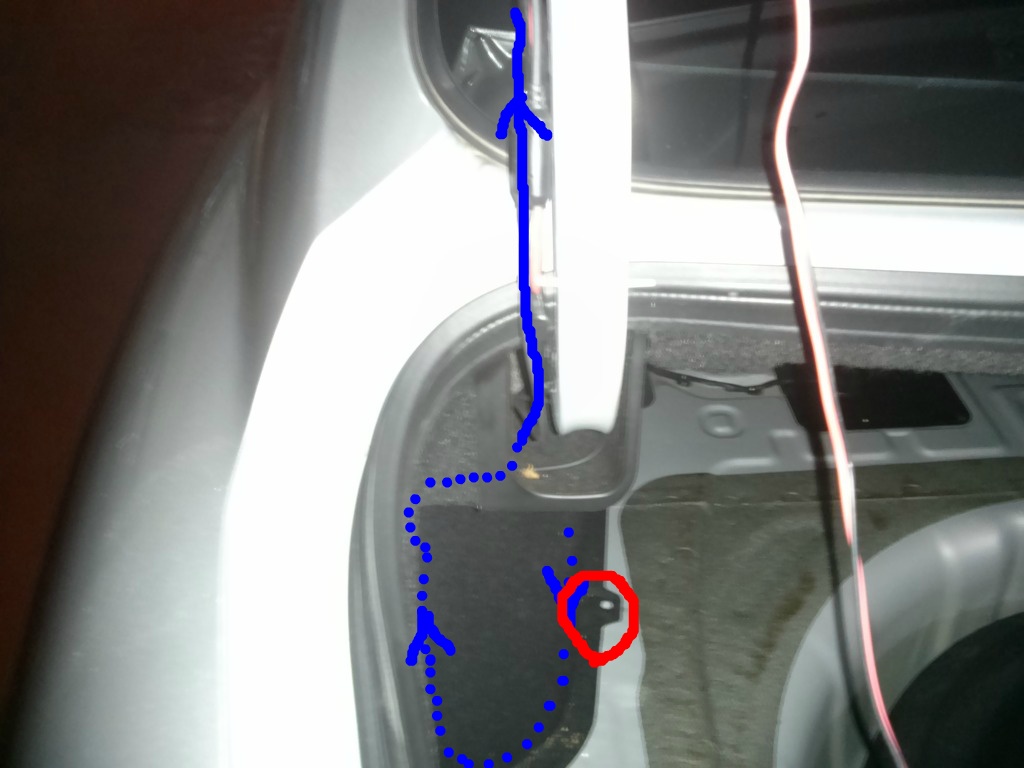

사진 3. 트렁크의 적색 동그라미 2번으로 나온 배선은 적색 동그라미 3의 10mm 볼트를 해체하고 청색 화살표 선을 따라 밑으로 집어 넣습니다. 적색 동그라미 표시 1번은 연료탱크로 들어가는 배선입니다.

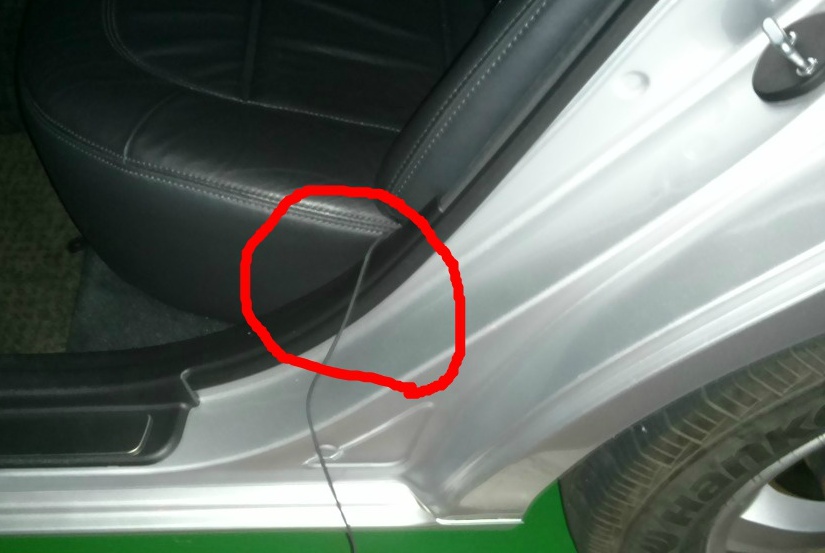

사진 4. 시트 좌측 엉덩이 부분으로 들어간 카메라 배선

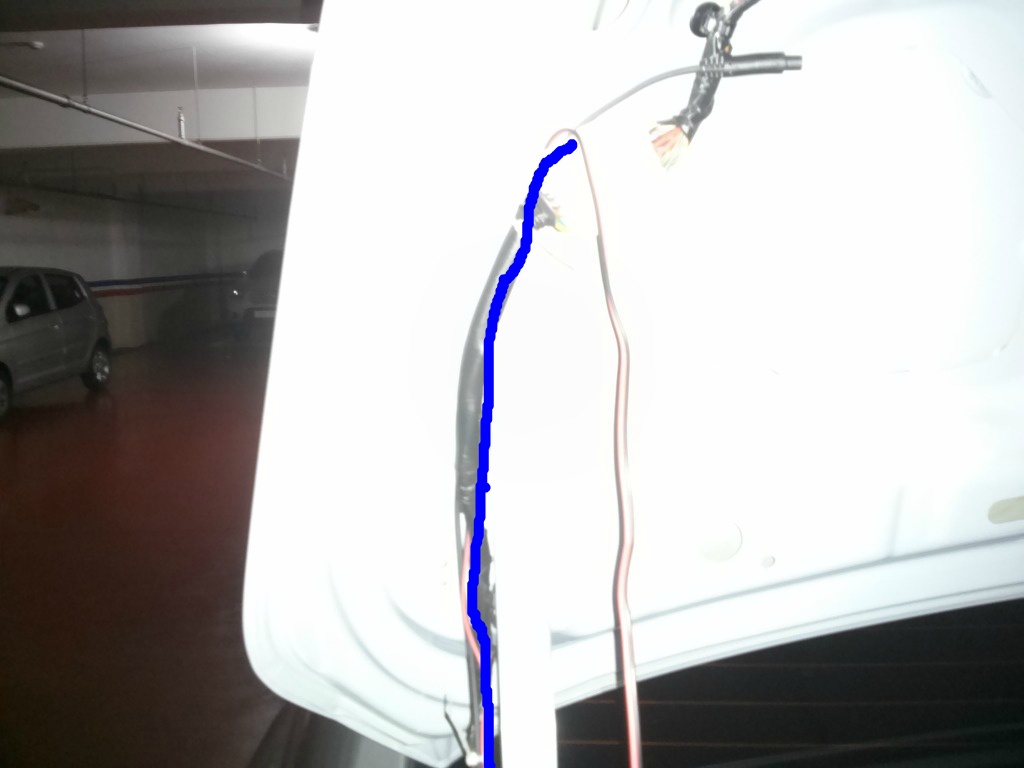

사진 5. 트렁크 뒷쪽으로 나온 배선

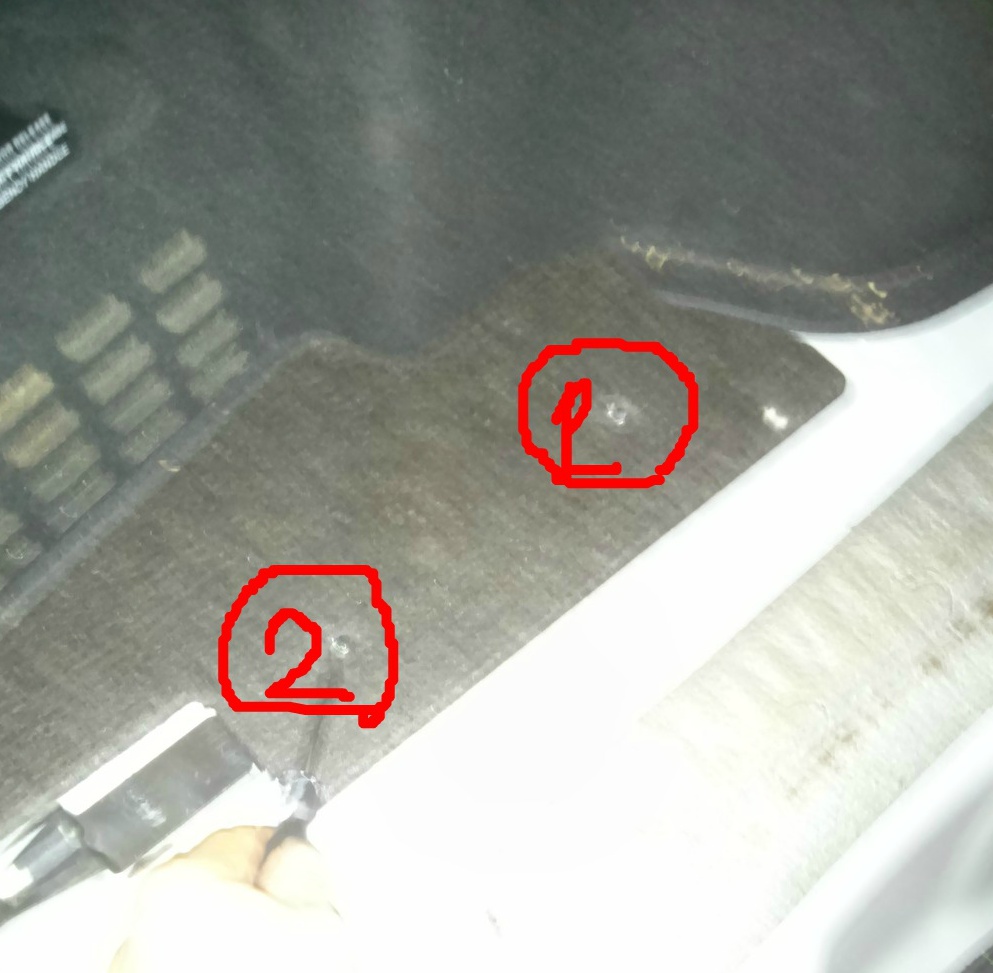

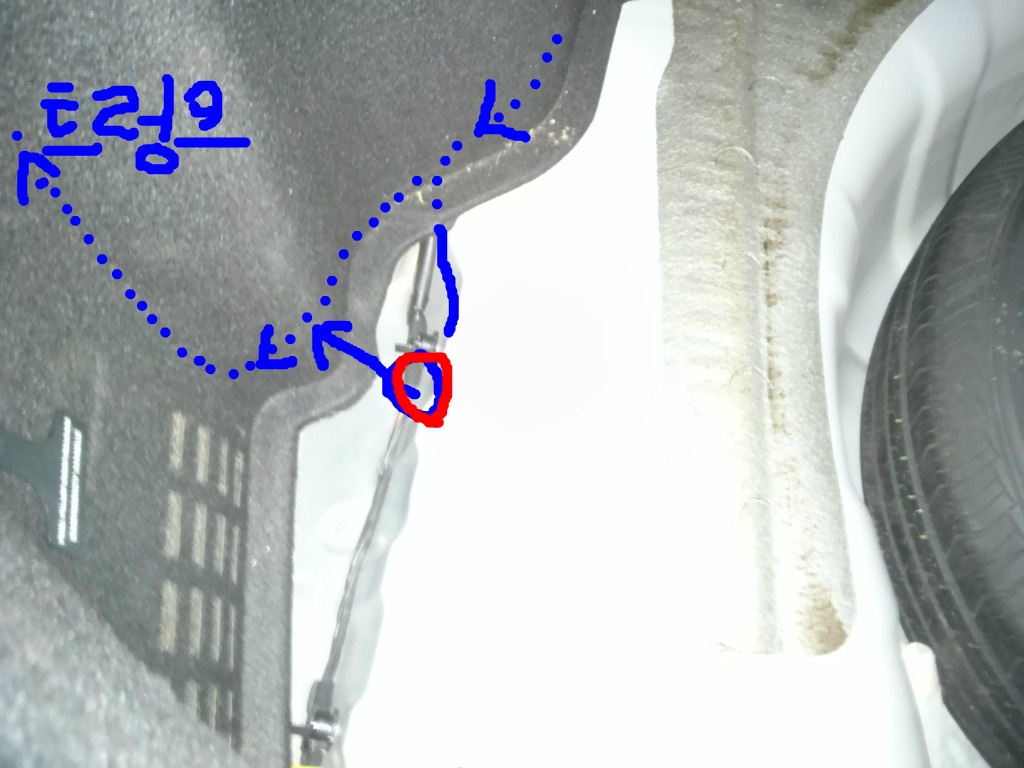

사진 6. 트렁크 바닥면 맨 좌측에 보면 적색 동그라미 1, 2로 표시된 작은 커버가 있습니다. 이것을 드라이버로 풀어내면 좌측 바닥에 공간이 있고, 이 공간으로 전선을 뽑아낸 다음 트렁크 고정부분 쪽으로 옷걸이를 아래로 집어 넣으면 여기로 나오게 됩니다.

사진 5. 배선도

사진 6. 배선도

사진 7. 배선도

이상으로 전방카메라, 후방카메라 설치를 위한 배선 라인을 그려 보았습니다.

직접 D.I.Y 하시는 분들 참고가 되었으면 좋겠습니다.

참고로, 저는 후방카메라 설치하면서 트렁크에 표시된 그랜저 고정 너트 1개를 트렁크의 이중구조 내부에 떨어트렸습니다. 그래서, 문을 여 닫을 때 덜거덕 거리는 소리가 가끔씩 나네요..... 저는 공구가 부족해서 ...어쩌다가 떨어졌습니다. 그리고 4개의 너트로 그랜저표시부분(뒷편 빨강색)이 조금은 유격이 생기네요...어쩔수없겠죠?

마지막으로 모니터 표시화면은 사진을 찍지 못했네요...속도모듈(10km/h) 설치해서 전진 및 후진 시 각각 모니터링 되도록 완성해볼 생각입니다.

전방카메라의 화각 170도짜리 설치했는데, 앞으로 설치하실 분들은 꼭 화각 180도 짜리 선택하시기 바랍니다.

이상 허접한 자가다이 기록 올려봅니다.
