구형 사이드미러 10MY 로 잭 개조 하는 방법 입니다

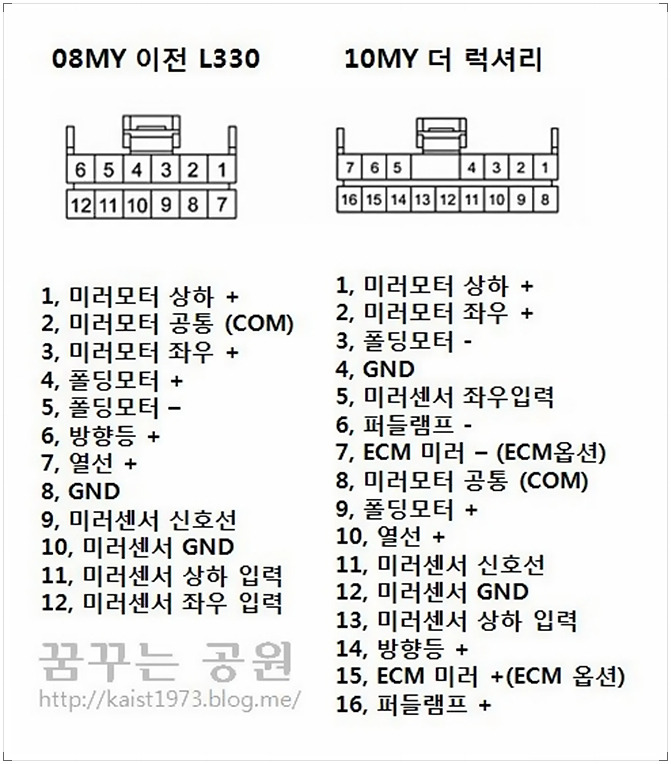

커넥터 핀 배선도 입니다 잭 개조 할때 참고 하시기 바랍니다
09MY 와 380은 10MY 와 커넥터가 같습니다

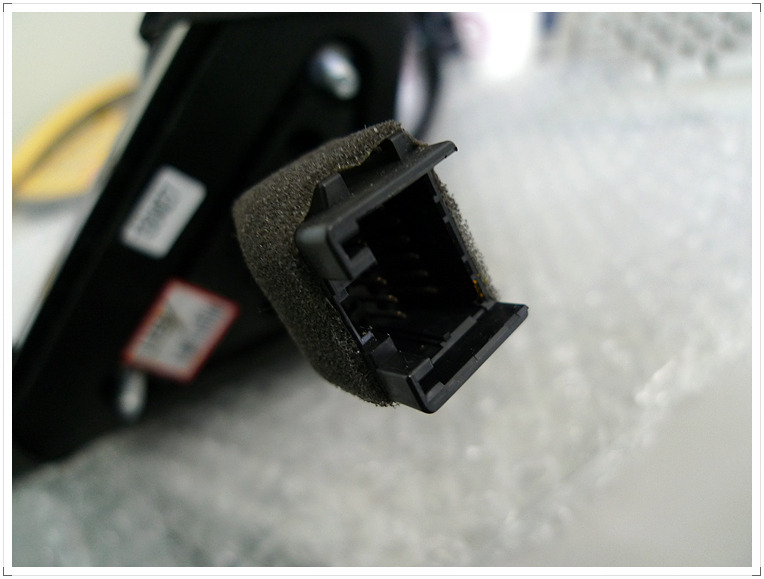

사진은 08년 이전 사이드리피터 커넥터 입니다
핀은 다 뽑아 버리고 커넥터만 사용 해야 합니다 잭을 끊어서 연결하는 방법도 있지만
워낙 순정스타일을 추구하는바 잭만 바꿔 보겠습니다

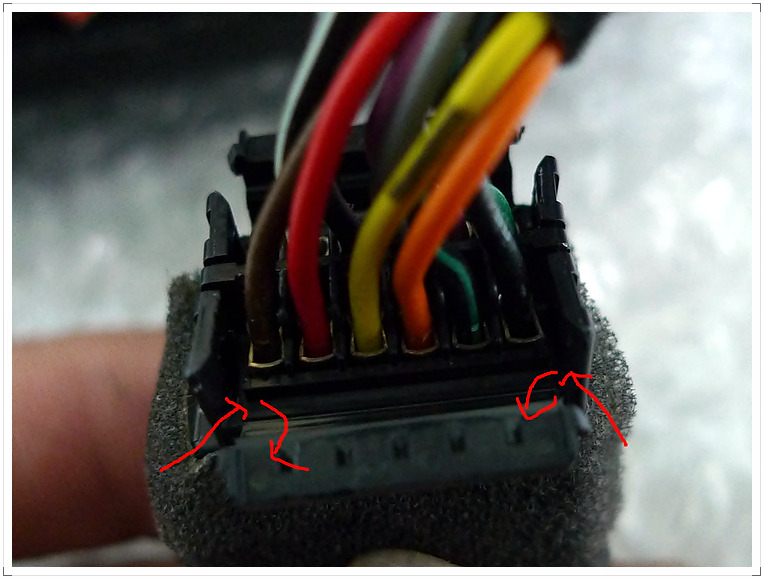

사진 보면 이해가 가시나요 작은 - 드라이버로 옆쪽을 밀너 넣은 다음 빨간 선처럼 밖으로 제껴 버립니다

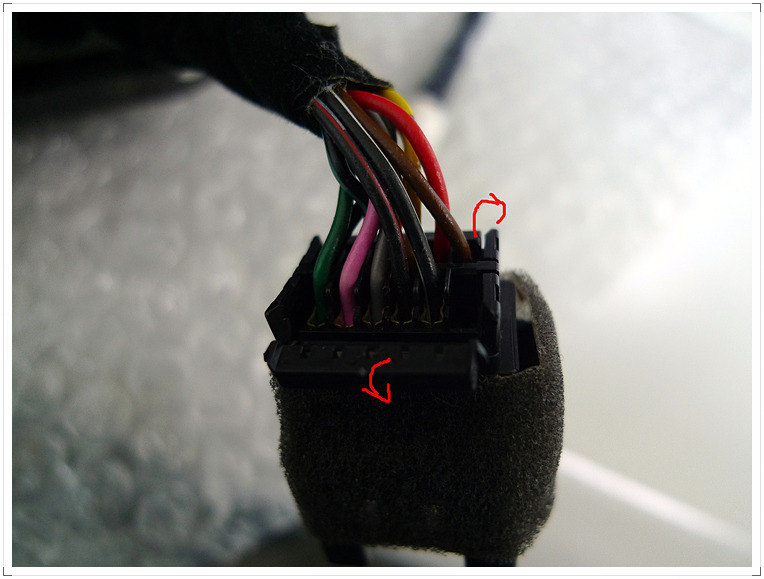

반대 쪽도 같은 방법으로 커넥터의 고정틀을 제껴 줍니다

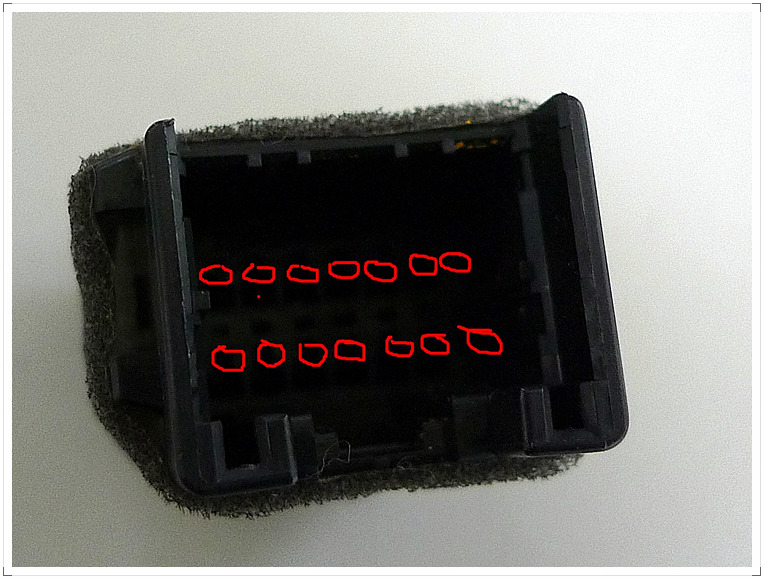

핀을 보두 뽑아 버렸는데 빨간 원부분을 송곳(핀, 옷핀)으로 먼저 찔러 고정 부위를 눌러 주고 핀을 잡아당시면 잘 빠집니다
잡아 당기면서 찌르면 안빠지는 경우가있습니다 핀같은걸로 먼저 찔러 주고 살짝 잡아 당기면 핀은 쉽게 빠집니다

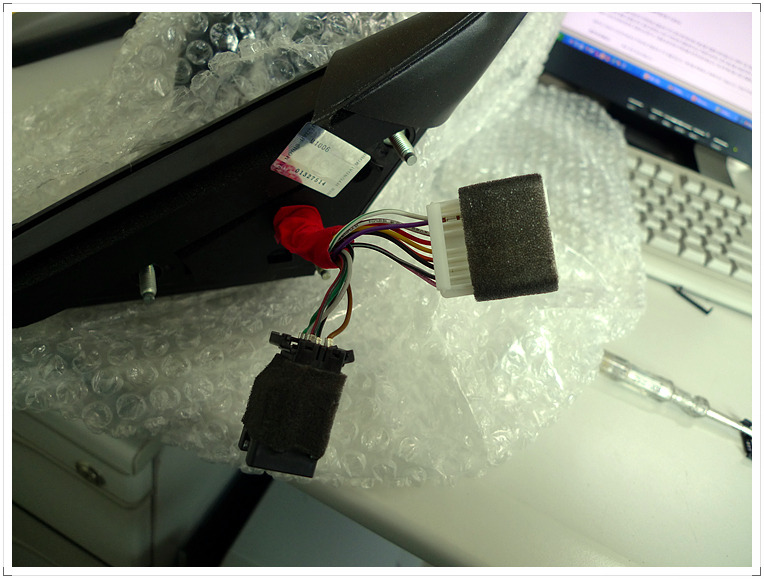

10MY 커넥터입니다 10MY 사이드미러 커넥터는 덥게 식으로 되어 있습니다

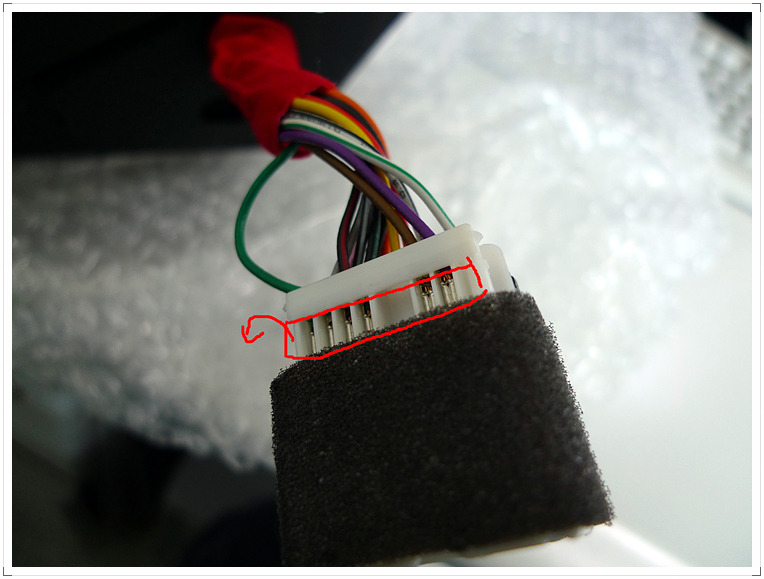

미리 제거를 했는데 옆에서 -드라이버를 이용해서 제껴 주면 쉽게 분리가 됩니다
10MY 도 핀 뽑는 법은 구형과 동일합니다 그라나 주의해야 할점은
미리 뽑으면 안된다는 것 배선을 맞춰가면서 한올 한올 옮겨 줘야 합니다 어떻게? 이테리 장인 정신으로
정성을 다해 한가닥 한가닥 옮겨 가고 있습니다
꽉 껴도 10MY 핀이 길기 때문에 다 들어 가진 않습니다
그렇다고 걱정 하실 필요는 없습니다....

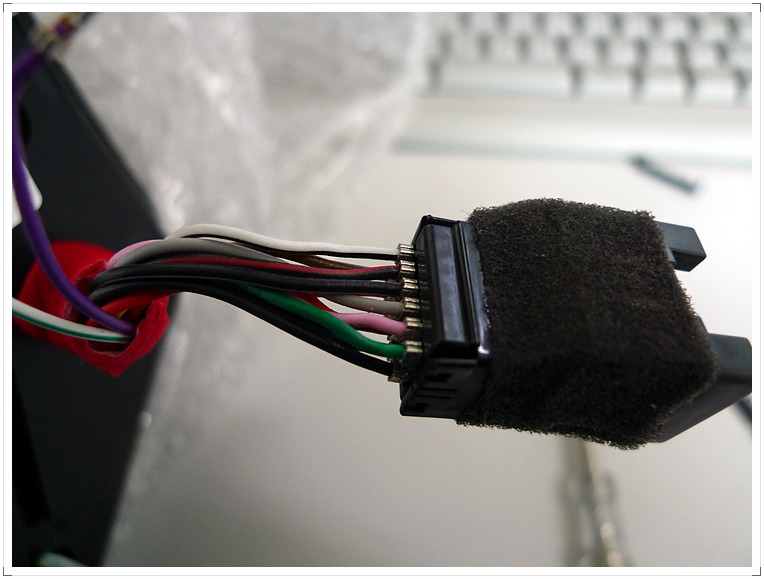

자 다 끝났습니다 커넥터 케이블 고정틀을 닫아 주시면 다 끝났습니다...
하지만 불안하게 핀이 보입니다... 그대로 장착하시면 쇼트에 위험이 있습니다..
특별한 방법이 있는것도 아니고 실리콘이나 글루건으로 케이블을 벌려서
가운데 먼저 쏴주시고 밖에 쏴주시면 깔끔하게 마무리 됩니다....
보라색과 백색에녹색선이 좌측에 보이죠 요놈들이 퍼들램프 케이블입니다...
극성에 맞춰서 별도로 연결하시면 됩니다...
쉽게 끊어서 연결하는방법도 있지만.... 케이블이 지저분해져서 저는 이렇게 작업 했습니다...
이것이 정답은 아닙니다... 이렇게도 한다고 방법을 제시 할 뿐입니다
참고하세요 ^^
