비상등 스위치 LED 작업기

[서정윤[안산]]

안녕하세요~ 안산 거주중인 회원입니다.

차량 구매당시에 비상등쪽은 조명이 없길래 원래 그러는줄 알았습니다;;;;

카페 가입하고 알았네요 전구들어가는거 ㅋㅋㅋ.....

LED로 작업 많이들 하시던데 납땜하기 번거로워서 미루다가 T3 LED 규격이라는 얘기를 듣고

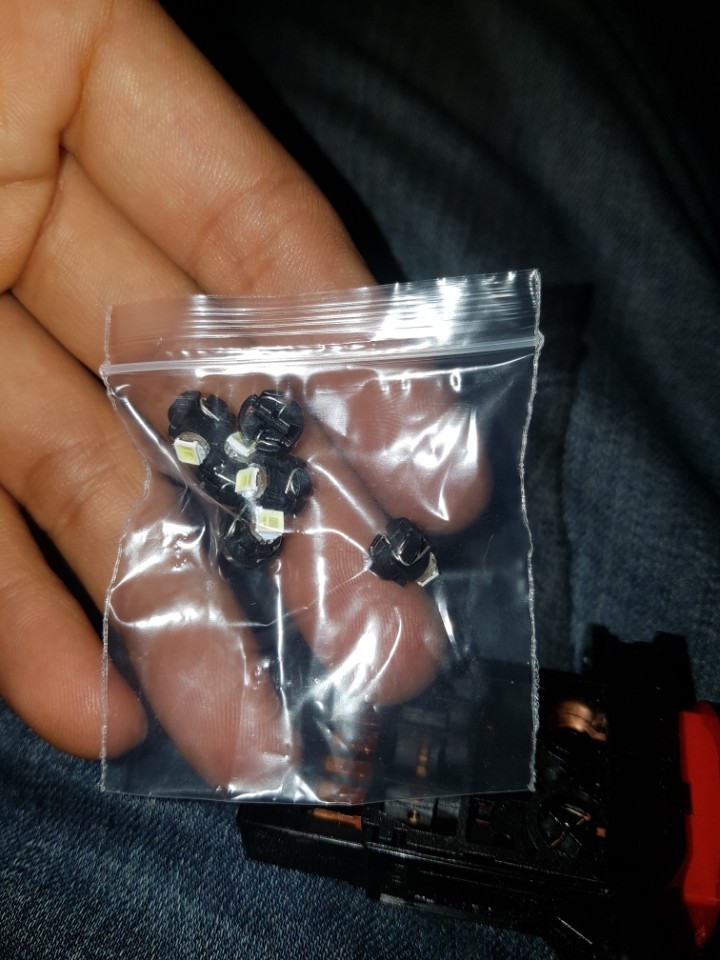

국내 쇼핑몰에서 T3 LED 6개 구매 하였습니다. (개당 700원 배송비 2500원 ㄷㄷㄷ;;;;)

T3 LED 입니다. 소켓에 작업이 되어있는 타입이고 따로 저항은 보이지 않네요. LED 자체 스펙이 맞춰져 있는걸로 보입니다.

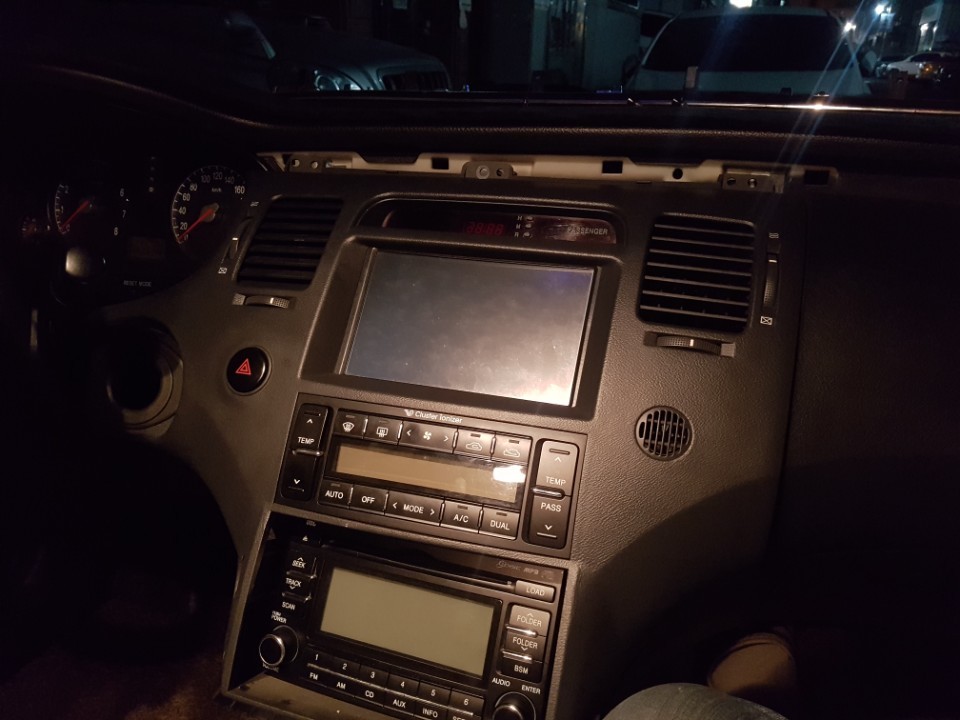

주걱턱을 분해하기위해 상단 우드 가니쉬를 탈거해주고 상단 피스2개 하단 피스 2개를 풀어내면 주걱턱이 턱! 하고 안빠지구요.,.

키가 걸려있어서 잡아뜯어줘야합니다. 전 윗쪽부터 뜯었는데 덮어놓고 뜯어제끼면 내부 배선들이 뜯기거나 손상이 올 수 있으니 살살 뜯어주세요. 천천히~ 뭉근한 힘으로 뜯으면 앞으로 조금 나옵니다.

윗쪽 틈으로 손을 집어넣어서 각종 커넥터를 분리해내고 앞으로 꺼냅니다.

단, 주걱턱은 기어봉을 N단 혹은 D단으로 위치시켜야 빼낼 수 있어요. (다들 아시겠지만.. ㅎㅎ)

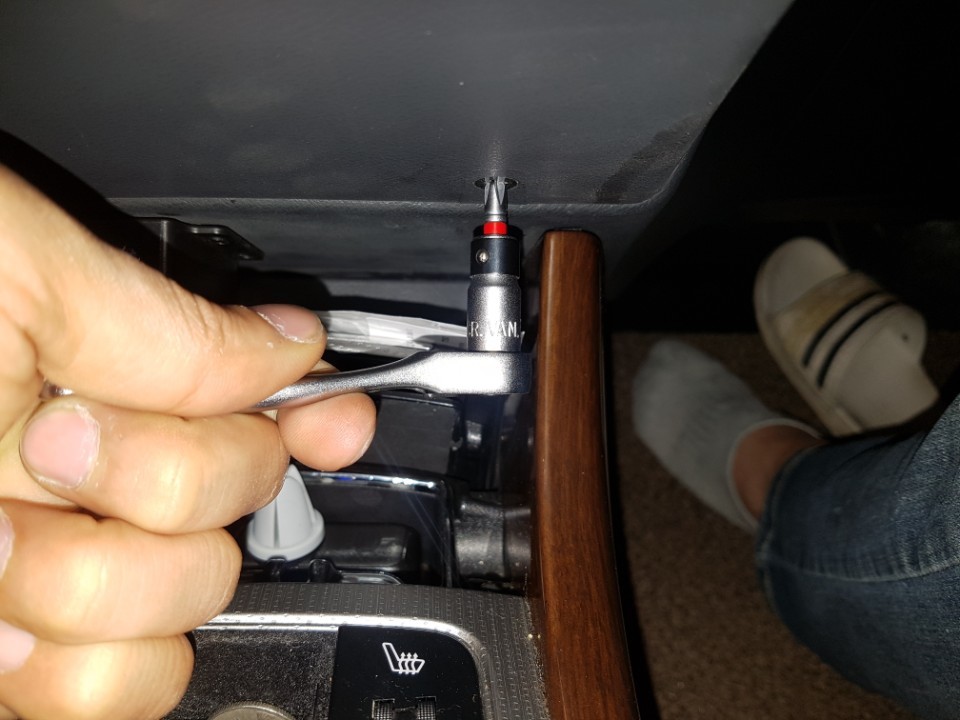

하단 피스 2개는 드라이버가 안들어가니 주먹드라이버 또는 저런 미니 라쳇핸들 류의 공구가 있으면 편합니다.

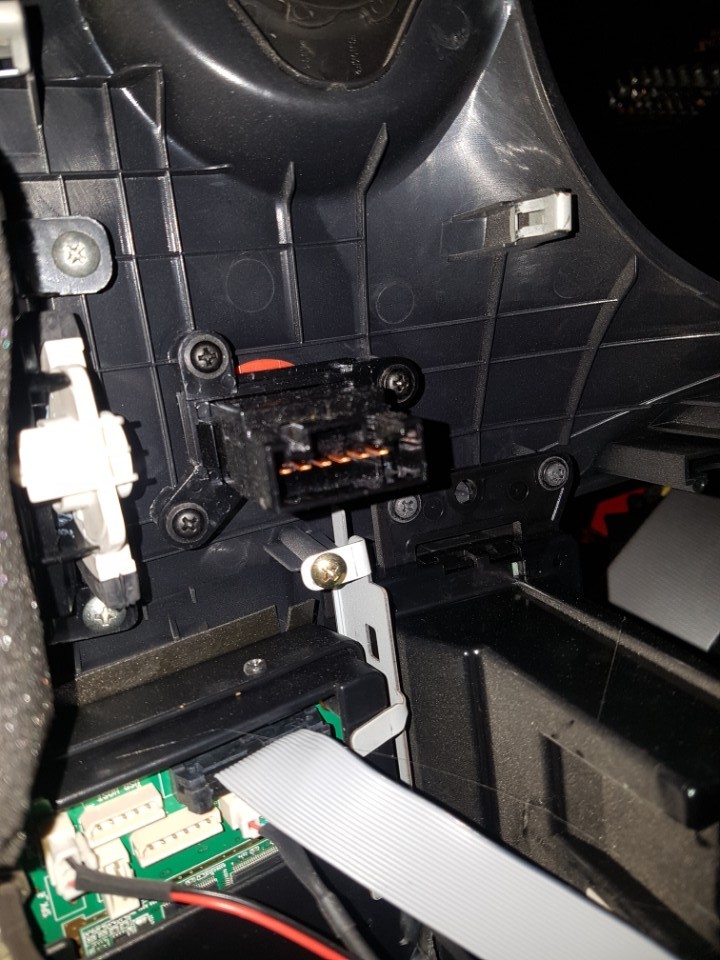

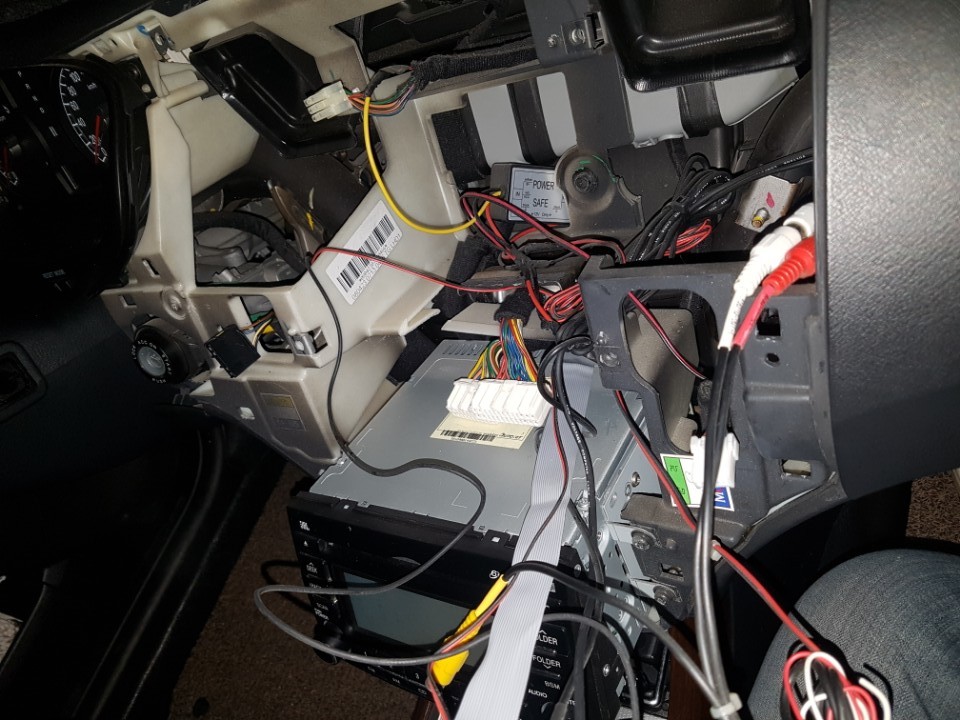

주걱턱을 탈거하고 안쪽을 들여다보면

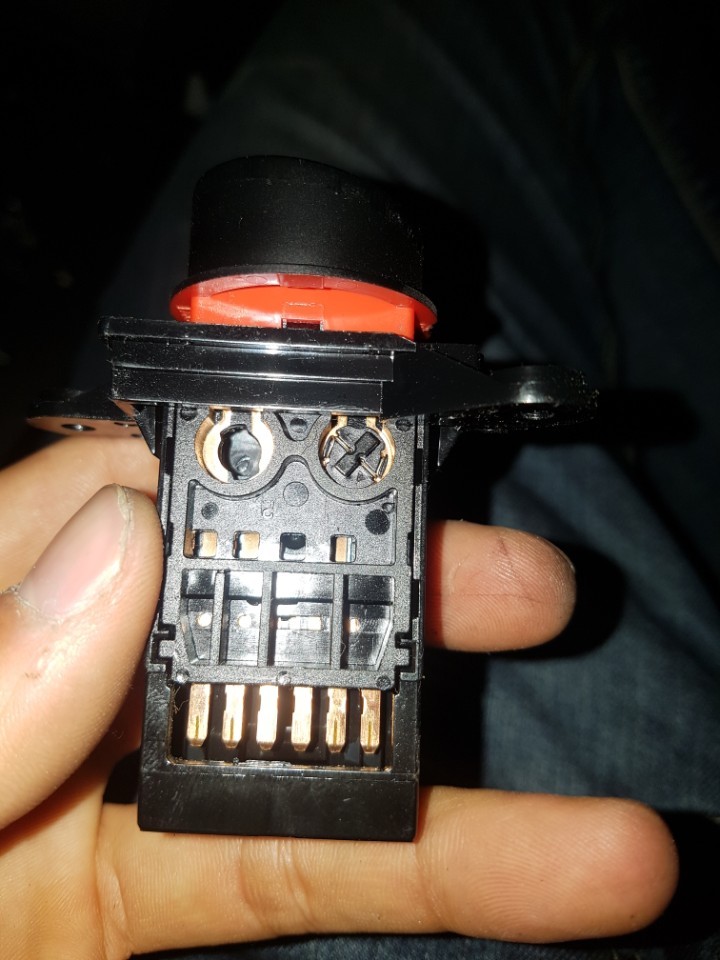

비상등 스위치가 피스 3개로 고정되어 있습니다. 피스를 풀어준 후 탈거합니다.

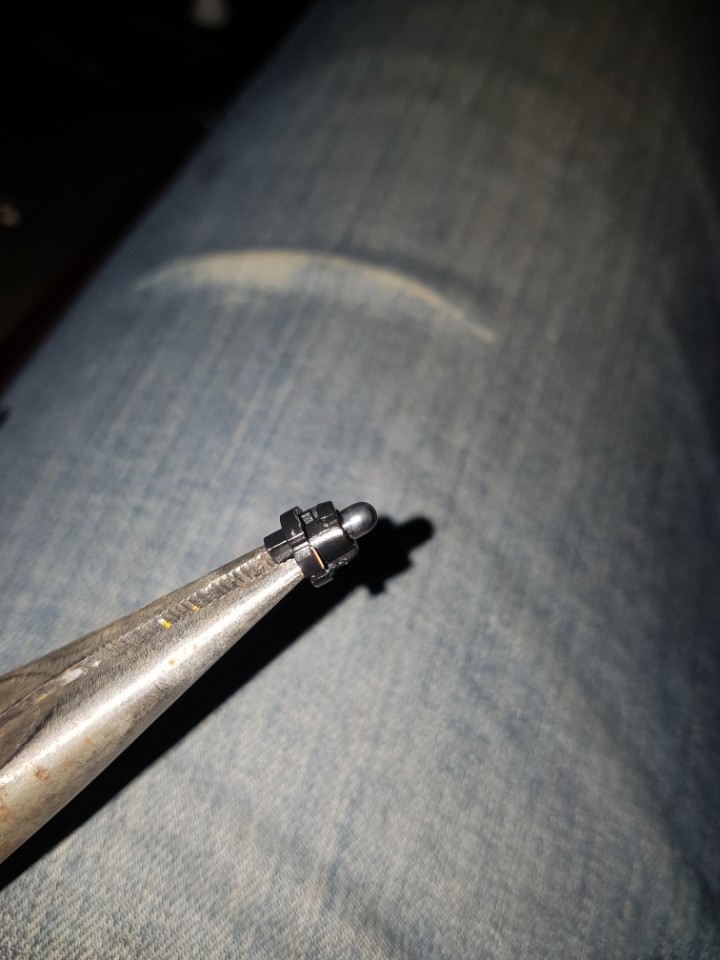

탈거하면 이렇게 좁쌀전구 하나가 박혀있습니다. 롱노즈로 살짝 잡아 왼쪽으로 틀면 빠집니다.

이렇게 생겼네요. 이제 이건 필요없으니 버립니다.

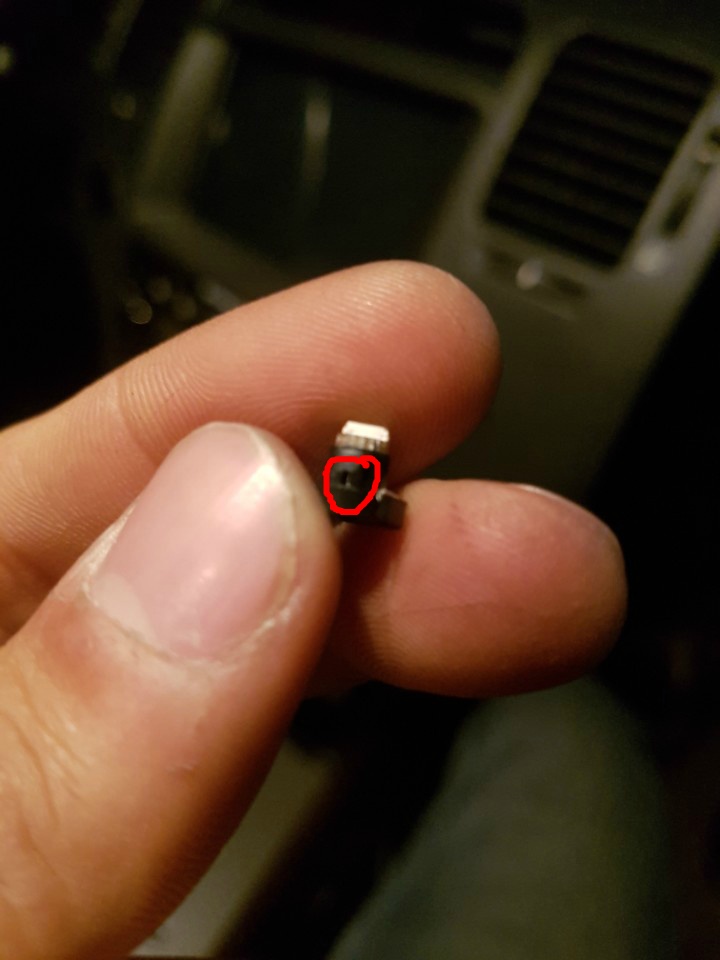

그리고나서 T3 LED를 딱! 넣었는데 조립이 안되네요.... 사진상 빨간 동그라미 친곳의 턱이 걸려야되는데 순정대비 좁습니다.

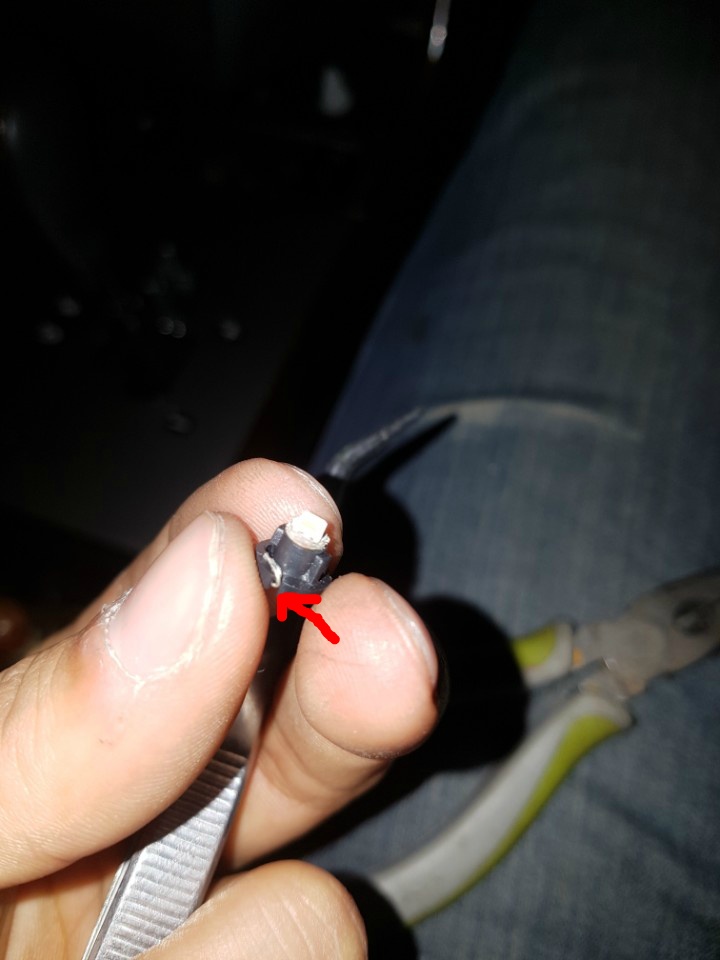

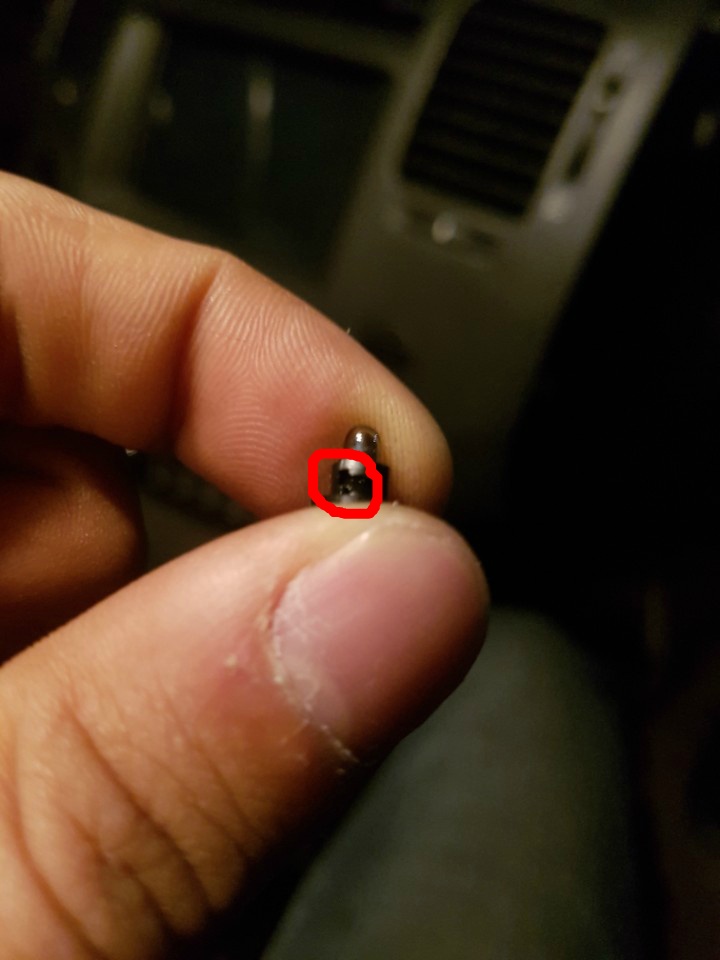

(하단 순정사진 참조) 순정처럼 틈을 넓혀주기 위하여 커터칼로 턱을 조금 깎아 홈을 키워줍니다.

이제 돌려끼우니 걸리는 느낌이 나면서 조립이 되는군요. 그리고 점등..... 응? 어둡습니다...ㅋㅋ

(처음에 켜진지도 몰랐네요...)

다시 빼서 좀 살펴봤더니 해당 제품은 직진 방향으로 빛을 대부분 쏘기때문에 정작 비춰줘야할 스위치쪽이 아닌 엉뚱한 내부 벽쪽에 조사하고 있었습니다. 그래서 LED를 다시 탈거해서 약간의 개조(?)를 거치도록 합니다.

해당 제품은 납땜으로 고정되어있는게 아니라 LED 다리를 소켓 주변에 감아뒀습니다. 다리길이가 여유가 있다는 말이죠.

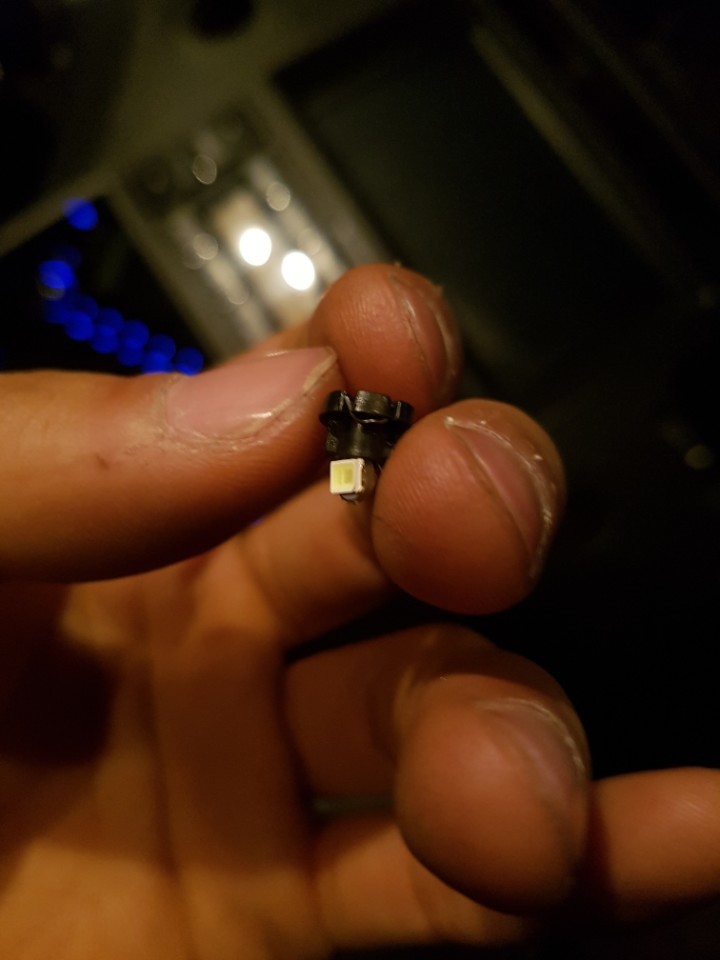

감겨있는 다리를 풀어내서 LED를 약간 빼준 후 잠망경처럼  90도 꺾어서 스위치를 바라보게 위치를 잡아줍니다.

이렇게요. 단 주의하실점은 소켓이 들어가서 약 15도 정도 틀어지며 고정되니 그 회전폭을 감안해서 잡아줘야 한다는 점 입니다.

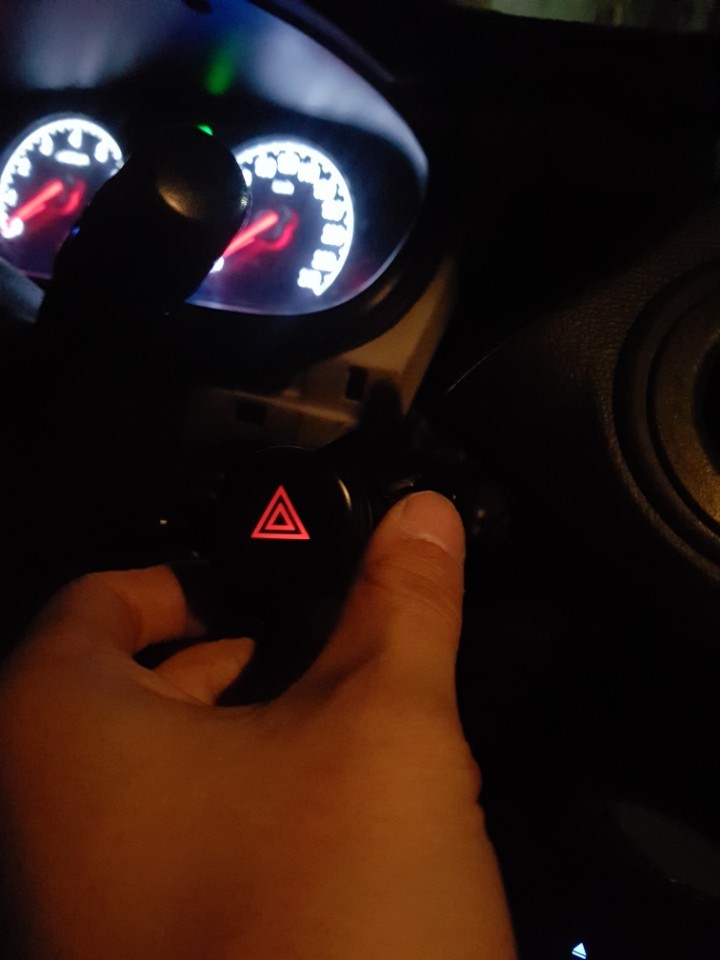

주걱턱에 넣기전에 먼저 커넥터에 끼워보고 점등 확인 후에

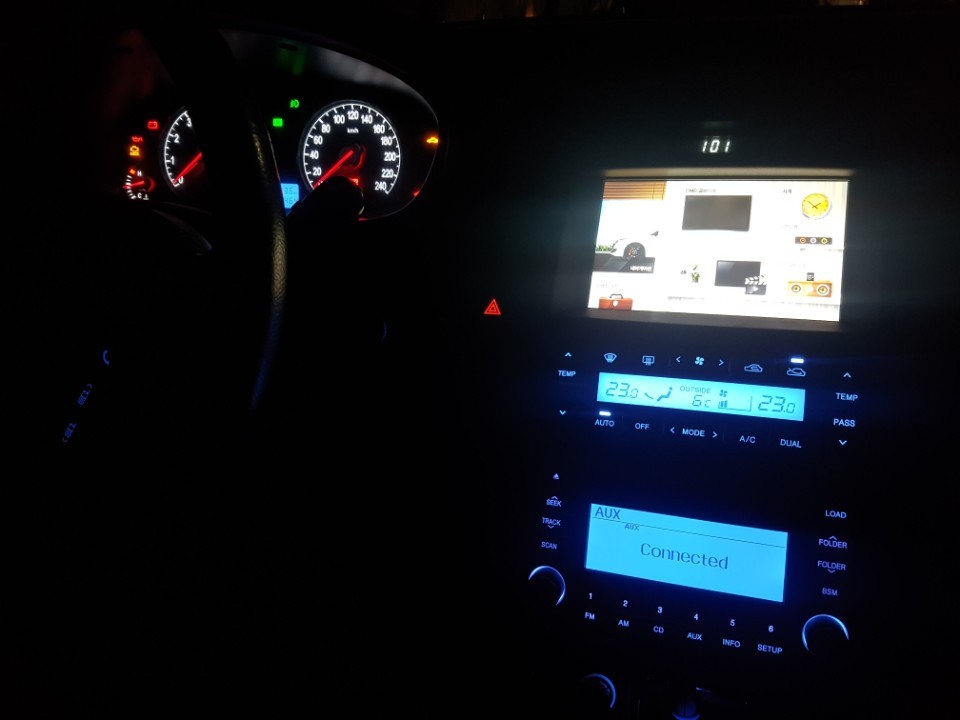

빨간 삼각형이 생겨났네요! 순정 밝기를 못봐서 잘 모르겠지만 LED치고는 아주 밝진 않습니다. 다만 조도가 주변 순정LED와 잘 어울리는 정도? 라고 보시면됩니다.

순정틱 LED작업기 끄읏~
