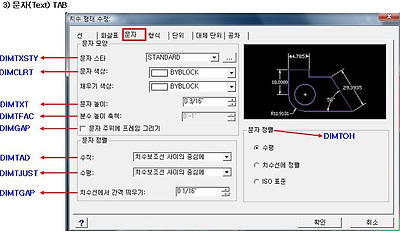

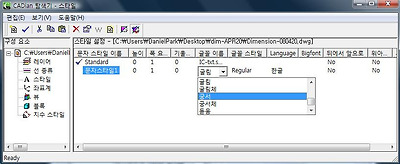

dimtxsty
치수문자의 스타일명을 설정한다.
- 형태는 문자열이며, 초기값은 Standard
dimclrt
치수문자의 색상을 지정한다.
- 형태는 정수이며, 초기값은 0(zero)
dimtxt
현재 문자스타일의 높이가 지정되어 있지 않은 경우, 치수문자의 높이를 지정한다.
- 형태는 실수이며, 초기값은 0.18
dimtfac
주 치수 단위의 공차값의 소수자리수를 설정한다.
- 형태는 정수이며, 초기값은 4 (예) 4 : 25.4±0.1234 , 1 : 25.4±0.1
dimgap
치수선 사이에 치수문자가 위치할 때 치수문자와 치수선 사이의 거리를 설정한다.
지시선치수도 이에 해당되며, 이 값은 (-)로 입력하면 치수문자에 박스가 그려진다.
- 형태는 실수이며, 초기값은 0.09
dimtad
치수선에 대한 치수문자의 수직위치를 설정한다.
1) centered : 치수문자(Text)를 치수선 안과 치수보조선 사이에 위치시킨다.
2) above : 치수문자(Text)를 치수선 위에 겹쳐져서 위치
3) outside : 치수문자(Text)를 치수선 아래에 위치시킨다.
4) jis : 치수문자(Text)를 치수에 관한 일본 산업 표준 규격에 맞게 위치시킨다.
dimtoh
치수보조선 밖에 있는 치수문자의 위치를 조절한다.
형태는 스위치이며, 초기값은 on
ON : 치수선과 같은 각도로 정렬한다.
OFF: 문자가 수평을 유지한다.
