[스크랩] 새로운 이오나이저 모듈

[와룡]

촬        영 : 핸드폰

대        상 : 이오나이저 모듈

작업 내 용 : SSR추가

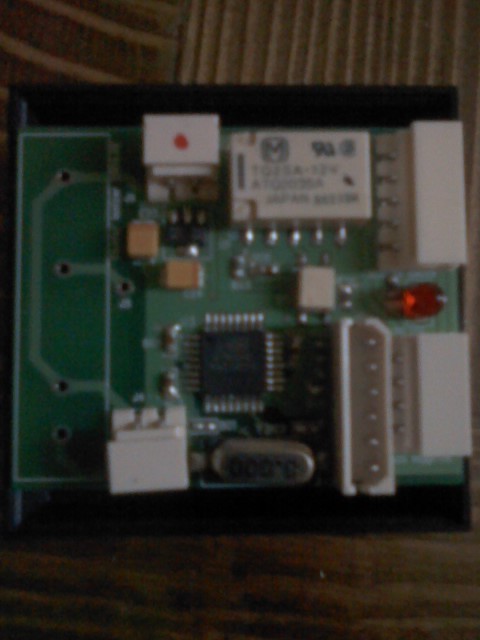

 새로운 보드에 SSR을 넣을 수 있도록 수정했는데.. 보드사이즈가 케이스보다 약간 커졌네요... 보드 옆을 갈아내면 케이스 안에 들어갈듯 합니다.(추후에 수정을 해야 겠네요.)

SSR을 사용하시려면 X표시로 되어있는 커넥터는 사용하지 말아야 합니다.(장인호 형님의 SSR사진 자료)

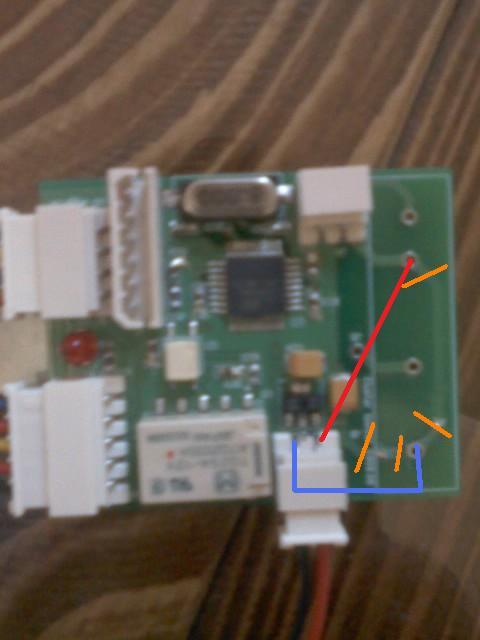

보드에 약간의 수정을 해야 합니다. 빨간선로 되어 있는 부분의 라인을 서로 끊어야 합니다.

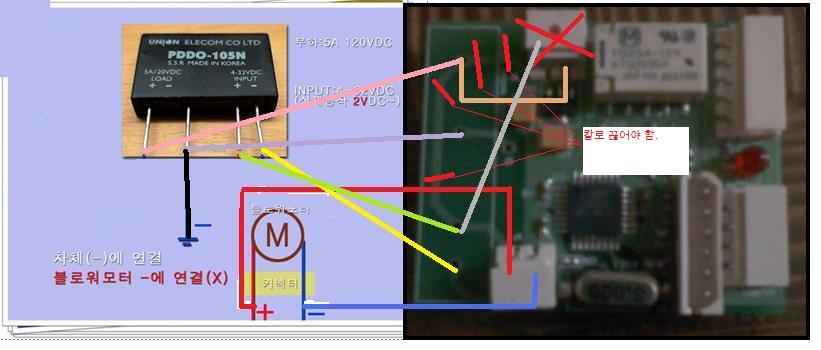

X표시의 커넥터에서(오른쪽부분)ND부분이 SSR의 +와 연결, X표시의 커넥터에서 (왼쪽부분) 전원부분이 아래쪽 커넥터의 왼쪽과 연결되어야 합니다...

그리고 그림처럼 연결(테스트를 안해봐서.... PDDO-105N :파는곳 www.devicemart.co.kr 입니다. PDDO-103N도 사용가능 합니다. 가격은 103N이 더 저렴합니다.)하세요... 접지는 차체에 연결하세요..

SSR을 사용하지 않으실 분들은 X표시된 커넥터를 사용하시면 됩니다. 기타 커넥터 선들은 전에 있던 내용과 같습니다..

SSR을 왜 사용해야 하는지는  자료실을 검색해 보세요..

 커넥터도 바꿨습니다. 쉽게 구할 수 있는 것으로요..

http://www.eleparts.co.kr/   몰렉스: 5264-2,4,5, 5268-2,4,5

전선은

홈 > 전선/케이블 > Harness용 Wire > One side Climping

SSWH5263-26-20B 입니다. 색깔별로 구할 수도 있습니다.
