▣ 도면기호
- 건축 도면에서 사용하는 심볼(Symbol)로 도면을 그리기 전에 미리 블록(Block)으로 만들어져 보관되어지며 필요한 위치에 복사되어 삽입(Insert)된다. 이러한 심볼을 삽입할 때 심볼 속에 필요한 문자(Tag)도 함께 넣을 수 있다.
▶ 화살표(Arrow) : 입구, 방향 등을 나타내는 화살 모양의 기호
▶ 축번호(Colum Bubble) : 기둥이나 벽체의 위치를 나타내는 기호. ①, ②, ③..., ⓐ, ⓑ, ⓒ... 등의 기호로 나타낸다.

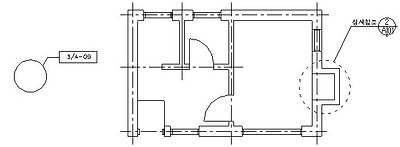

▶ 상세 번호 : 찾아야할 상세도의 도면번호 기호.

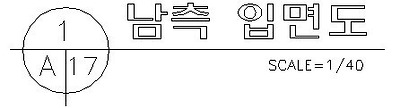

▶ 도면명(DWG Title) : 도면의 제목을 기입하는 기호.
▶ 높이 기호(Elevation Mark) : 건축물의 높이를 나타내는 기호.
▶ 방위 표시(North Arrow) : 방위를 나타내는 기호.
▶ 실 명칭 표기(Room Tag) : 방의 이름을 붙이는 기호.
▶ 축척 표기(Scale Bar) : 축척을 나타내는 기호.
▶ 단면 표기(Section Mark) : 단면의 위치와 방향을 표시하는 기호.
▶ 구조 표기(Structure Tag) : 구조도에서 사용하는 기둥, 보, 슬랩, 기초 등의 기호.
▶ 지시선(Leader Line) : 지시선의 기호.
▶ 창호기호 : 창문과 문의 기호.
▣ 제도 용지의 크기와 테두리 여백(KS) ( 단위 : mm)
