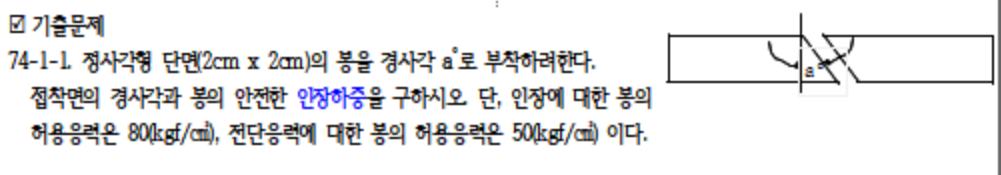

이 문제를 풀다가 좀 햇갈리는게 있는데요.
먼저 봉의 허용응력과 전단응력의 주어졌는데 수직힘=인장력, 수평함=전단력으로 볼수있고
1) 허용응력a=하중/단면적이니까
단면적은 4cm2이고 인장력=80*4=320kgf/cm2, 전단력=50*4=200kgf/cm2이므로 각각
봉의 안전한 인장하중은 320kgf 이고 안전한 전단력은 200kgf 로 볼수 있죠?
2) 경사각의 경우는 전단면기준 각도a는 삼각함수를 이용해 구할 수있으며
위경우 tan(각도)= 인장하중/전단하중으로 볼수있고, 1)결과에 의해 320/200값에
각도세타를 구해야하니 아크탄젠트(320/200)해서 59.99도 약60도라고 보면될까요?
