HLR (Home Location Register)
- 자신의 영역 내에 등록된 모든 단말기(MS)에 대해 가입자 파라미터와 위치정보 등을 저장하고 관리하는 시스템
- MS의 기본 서비스, 부가 서비스 등 중요한 데이터를 관리
- 착신 가입자의 음성호, 단문호 라우팅.
- MAP ( Mobile Application Part )
- HLR 호처리에 필요한 기능을 수행하는 모듈

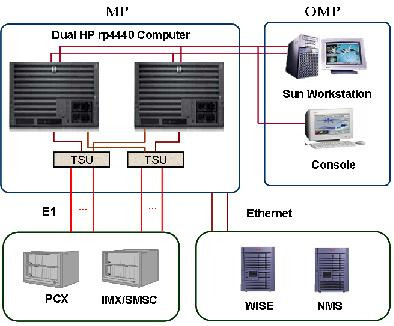

- 구성도
- REGNOT : 가입자의 로밍에 따른 위치정보 변경시 위치등록 수행!.
- MSC에서 가입자의 단말기(MS)의 정보를 VLR에 요청해서 찾고. -> VLR은 다시 HLR에 요청한 후에 응답을 받아서 VLR에 임시로 저장하고 다시 MSC에게 알려준다.
- 기본 호 Flow
- 발신 MS -> 기지국 -> MSC(발신) -> HLR -> MSC(착신) -> HLR -> MSC(발신) -> MSC(발신)과 MSC(착신)에 서로 연결 -> 기지국 -> 착신 MS
- Signal : 메시지를 통해 연결시 사용되는 요청과 응답을 처리
- Bearer : 실제적인 음성연결을 위해 사용.
- EIR (장비 검증 등록 처리 시스템) : 단말기가 정상적인 것인지를 확인 하는 시스템!.
- SIM 침을 이용

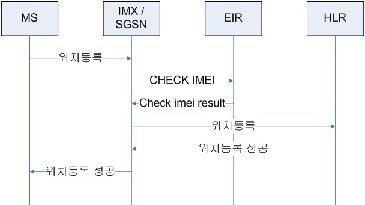

- CHECK_IMEI 호 flow

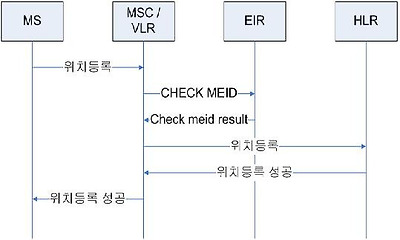

- CHECK_MEID flow
- 기본 호 Flow
- FNPS : 번호 이동 처리 기능을 하는 시스템!
- 처리 방식 - ACQ : 모든 질의 후 처리
- QOR : 질의 후 응답을 받아서 처리
