컴퓨터(PC)와 TV 연결하기
일반 아날로그 모니터 신호는 RGB(red, green, blue) 신호를 쓰지만
TV는 영상 신호를 색상 정보와 밝기 정보로 나눈다.
TV OUT이란 말은
PC에서 쓰는 영상 신호를 TV가 알아채는 신호로 바꿔 출력한다는 뜻이다.
그래픽카드의 출력 단자는 S-비디오가 가장 많다. 컴포지트 단자만 갖춘 것은 요즘은 나오지 않는다.
변환 케이블만 꽂으면 S-비디오 신호를 컴포지트로 바꿀 수 있어서다.
VIVO인 경우에는 여러 입출력 단자를 갖춘 확장 케이블을 쓴다. 1. 그래픽카드가 S-비디오, TV 입력 단자가 S-비디오일 때 | |||||||||||
 그래픽카드 TV 출력 단자에 S-비디오 케이블을 꽂는다. | |||||||||||
 S-비디오 케이블을 TV 입력 단자에 꽂는다. 모양이 같은 것끼리 끼우면 된다. | |||||||||||
2. 그래픽카드가 S-비디오, TV 입력 단자가 컴포지트일 때 | |||||||||||
 그래픽카드의 TV 출력 단자에 S-비디오 to 컴포지트 변환 케이블을 꽂고, 컴포지트 케이블을 연결한다. | |||||||||||
 컴포지트 케이블을 TV 입력 단자에 꽂는다. 같은 노란색으로 구별되어 있어 찾기 쉽다. | |||||||||||
3. 그래픽카드가 컴포지트, TV 입력 단자가 S-비디오인 경우 | |||||||||||
 그래픽카드에 컴포지트 케이블을 꽂고, 케이블 반대쪽에 S-비디오 to 컴포지트 변환 케이블을
연결한다. | |||||||||||
 변환 케이블 반대쪽을 TV S-비디오 단자에 꽂는다.※ 2와 3의 경우에는 한쪽은 S-비디오, 반대쪽은 컴포지트로 된 영상 케이블을 쓰면 편하다. | |||||||||||
4. 그래픽 카드가 컴포지트, TV 입력 단자가 컴포지트일 때 | |||||||||||
 그래픽카드의 출력 단자에 컴포지트 케이블을 꽂는다. | |||||||||||
 케이블 반대쪽은 TV 컴포지트 단자에 꽂는다. 노란색 단자가 컴포지트다. | |||||||||||
|
※ 꼭 알아두세요 어렵게 TV와 연결하고 PC를 켜도 아무런 변화가 없으면 당황스럽기 마련이다. 다른 장치도 마찬가지라면? TV의 출력 단자에 연결했기 때문이다.
의외로 이런 실수를 하는 이들이 많다.
요즘 나오는 TV는 여러 가지 입출력 단자를 갖춰 초보자는 헷갈리기 쉽다. 자세히 살피면 output(출력)과 input(입력)으로 나뉘어 있다.
|
PC나 노트북의 사운드 출력 단자에
반대쪽 RCA 단자 두 개를
TV 음성 출력 단자에
오디오 앰프 뒤에 있는 입출력 단자에서 AUX(외부 입력)을 찾아 반대쪽 케이블을 연결한다.
오디오 입력 선택을 AUX에 맞추면
사운드카드의 라인 아웃 또는 스피커 출력 단자에
반대쪽 케이블을 오디오 AUX 단자에 연결하고, 1. 컴퓨터 연결부분 (그래픽카드)

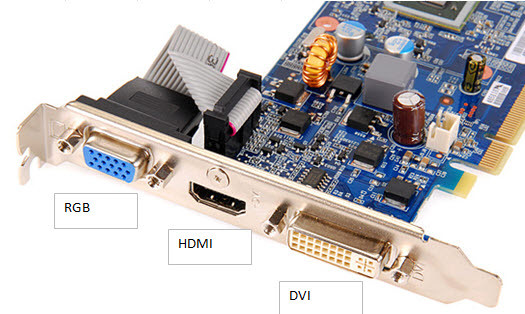

보통 컴퓨터의 그래픽 카드는 아래와 같은 잭이 있습니다.
꼭 아래와 같지는 않지만 모니터와 TV에 동시에 연결하려면 잭이 최소한 2개는 있어야 합니다.
RGB가 없고 DVI가 2개있는것도 있습니다.

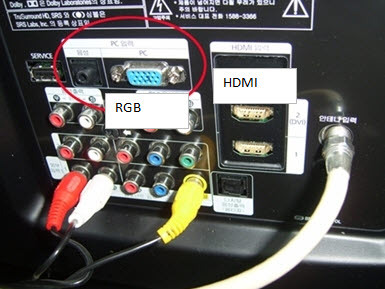

2. TV 부분
아래와같을 확율이 제일 높네요.
TV에 RGB 또는 HDMI 를 연결할수 있습니다.
3. 각 타입의 특징
1) RGB
구형 모니터에 많이 달려있습니다. 아날로그 방식
2) DVI
신형 모니터에 거의 달려있음. 디지털방식이라 아래 HDMI 와 어뎁터를 사용하면 호환이 가능함
3) HDMI
가장 큰 특징은 음성이 영상과 같이 전송됨. 즉 음성신호를 별도로 연결할 필요없음, 캐이블이 비쌈
4. 컴퓨터와 모니터 (또는 TV)와 연결하는 방법
아래 2가지 경우외에는 복잡하고 경우의 수가적음
경우1.
컴퓨터와 모니터 : DVI
컴퓨터와 TV: RGB
이때 음성신호 선을 별도로 연결해야 함 (위 TV 뒷면 사진에서 RGB 포토 바로옆 구멍 단자가 음성임)
경우2.
컴퓨터와 모니터 : DVI
컴퓨터와 TV: HDMI
음성신호를 별도로 연결할 필요없으나, 컴퓨터 내에서 소프트웨어적으로 복잡함. 컴퓨터의 깜박임 현상도 있고해서 비추천함
경우3. (모니터가 부득이하게 RGB만 지원 하고 그래픽카드에 Hdmi가 없을때)
컴퓨터와 모니터 : RGB
컴퓨터와 TV: DVI(컴퓨터)-HDMI(TV)
컴퓨터에는 DVI를 꼽고 TV에는 HDMI를 꼽으면 됩니다. 이런 캐이블을 판매합니다. 한쪽은 DVI 한쪽은 HDMI
5. 컴퓨터에 연결 잭이 하나인 경우
컴퓨터에 연결 잭이 하나인 경우 아래와같은 분배기를 사용해야합니다.
사용은 좀 불편합니다. 모니터와 TV에 한쪽만 화면이 나옵니다. 그리고 선택할때마다 스위치를 눌러주어야 합니다.
저희집에 하나 있으니 필요하신분은 말씀하세요.
6. 음성 단자 연결하는 방법
제일 좋은것은 스피커 꼽는 잭이 2개 있는 컴퓨터가 제일 좋습니다. 보통 앞면과 뒷면에 2개 있습니다.
만일 하나만 있으면 이것도 공유기 사용해야합니다.
위의 TV 사진의 뒷면 RGB 옆에 있는 구멍 단자에 컴퓨터 스피커 단자와 연결해주면 됩니다.
둘다 동시에 음성이 나오게 하려면 소프트웨어 셋팅이 좀 까다로운데 질문해주시면 답변드리죠.
* 소프트웨어 셋팅은 인터넷에 잘 나와있어요.
두번째방법
컴퓨터와 TV를 연결하고 싶은데요
40인치 이상의 대형 디지털 TV가 LED, LCD, PDP 등의 다양한 형태로 출시되고 있다.
여기에 내후년 내 기존의 아날로그 방송 송출이 종료될 것으로 확정되어 디지털 TV의 판매는 지속적으로 증가할 것으로 예상된다.
이러한 대형 디지털 TV는 비단 TV 방송 프로그램 시청은 물론이고, 여러 AV 기기나 컴퓨터(데스크탑, 노트북)와 연결하여, 사진이나 영화 등의 다양한 멀티미디어 콘텐츠를 큰 화면으로 출력할 수 있다.
특히 컴퓨터와 연결하면 음악, 사진, 영화, 게임 등 그대로 대형 TV로 볼 수 있어 유용하다.
아무래도 데스크탑보다는 노트북이 여러모로 간편할 것이고... 대형 TV도 준비됐고, 노트북도 가지고 있지만 한 번도 TV로 출력해 본 적 없는 사람들이라면(그리고 관련 지식이 전혀 없는 사람들이라면) 이제부터 설명하는 TV-컴퓨터 연결법을 잘 익혀 두기 바란다.
절대 어렵지 않다. 또한 연결하다가 TV나 컴퓨터가 고장 날 일도 없으니 안심해도 된다.
노트북에서 재생하는 영화를 TV로 출력
참고로 아래 강의는 노트북을 기준으로 설명하고 있지만, 데스크탑도 그와 동일하다. 최근에는 AV기기를 위한 특목(특수 목적) 데스크탑 컴퓨터(HTPC, Home Theater PC)가 인기를 얻고 있는데, 이런 제품은 활용 측면에서 노트북보다 훨씬 유용하다.
AV기기형 PC인 HTPC는 리모콘 사용도 가능하다
노트북에는 어떤 비디오 포트가 있나
노트북과 TV를 연결하기 위해서는 두 가지가 필요하다. 하나는 노트북에 달린 비디오 포트가 무엇인지 파악하는 것과 그에 따른 비디오 케이블을 준비하는 것이다. 먼저 노트북에 달려 있는 비디오 출력 포트가 무엇이 있는지 살펴보자.
D-sub (15핀) 포트 또는 VGA 포트
노트북에 따라 D-sub('디섭'이라 발음) 포트 또는 VGA 포트로 표기하는, 가장 일반적인 외부 출력 포트다. 흔히 노트북 화면을 모니터나 빔프로젝터로 출력하는 데 사용되며, 일반 모니터 케이블로 노트북과 모니터를 연결한다. 물론 TV도 연결할 수 있지만, 응당 TV에 D-Sub 포트가 달려 있어야 한다.
데스크탑에도 있는 D-Sub 모니터 포트. 노트북에서는 주로 빔프로젝트 연결에 사용
연결도 그냥 노트북 쪽 D-Sub 포트와 TV 쪽 D-Sub 포트에 모니터 케이블을 꽂으면 된다. 그런 다음 노트북의 외부 출력 기능(Fn키 조합)을 이용해 외부 모니터나 TV로 화면을 출력할 수 있다. 참고로 모니터 케이블은 컴퓨터 매장 등지에서 3,000~4,000원이면 살 수 있다(매장 사장님에게 잘 보이면 그냥 얻을 수도 있다).
단 D-Sub 연결을 어디까지나 영상만을 출력하는 포트이기에, 사운드까지 TV로 출력하려면 사운드 연장 케이블도 따로 연결해야 한다(노트북의 헤드폰 단자와 TV의 스테레오 입력 단자를 스테레오 케이블로 연결하면 된다).
HDMI 포트
최근 들어 각광을 받기 시작한 디지털 영상/음성 출력 포트다. 구형 노트북(2~3년 전 모델)을 제외한 신형 모델에는 대부분 HDMI 포트가 달려 있다. 그 의미는 High Definition Multi-media Interface다. 깔끔한 정의다. 즉 ‘고해상도 멀티미디어 연결방식’이다. TV 판매 광고에서 보는 HD 또는 풀HD 고해상도 화질의 영상을 전송하는 포트이다.
중요한 건 이 HDMI 포트로는 사운드까지 출력되므로, HDMI 케이블 하나만 꽂으면 디지털 영상과 사운드를 TV에서 보고 들을 수 있다는 점이다. 연결하는 방식은 D-Sub과 동일하다. 그냥 양쪽 기기 끝에 꽂으면 끝이다.
이 케이블 하나로 영상과 사운드가 동시에 TV로 출력된다
아래에서 잠깐 설명하겠지만, D-Sub의 화질은 HDMI 포트에 비할 바가 못 된다(어딜 감히…). 참고로 HDMI 케이블은 약 10,000원 정도로 D-Sub보다 비싸다(이건 아무리 말 잘해도 그냥 못 얻는다).
디스플레이 포트
가격이 꽤 나가는 고급 노트북에는 가끔 ‘디스플레이 포트(DisplayPort)’라는 비디오 출력 포트가 달려 있다. HDMI 포트를 잇는 차세대 디스플레이 연결 방식이다. 화질은 HDMI와 거의 비슷하다. 이 역시 HDMI 포트와 마찬가지로 사운드 출력이 가능하다.
S-Video 포트 (4/6핀)
구형 노트북에 가끔 달려 있던 비디오 출력 포트다. 마치 PS/2 키보드/마우스 포트처럼 생겼지만 핀 수와 배열이 다르다(그러니 비슷하게 생겼다고 이걸 PS/2 포트에 억지로 끼우려 하지 말길). 연결하는 방법은 앞서 두 케이블과 동일하며, 가격은 저렴하지만 이제는 판매하는 매장 찾기도 쉽지 않다.
당연히 영상 출력만 가능하며, 화질은 D-Sub에 비해서도 떨어진다. 그냥 TV로 출력되는 것 자체에 의의를 가져야 하는 연결 포트다.
그럼 데스크탑에는 어떤 비디오 포트가 있나
데스크탑도 노트북과 크게 다르지 않다. 가장 일반적인 D-Sub 포트와 최근 주류인 DVI 포트, 앞서 설명한 HDMI 포트 등이다. 물론 S-Video도 있긴 있다.
DVI는 주로 LCD 모니터 등에 사용된다. 최근 판매되는 TV에도 달려 있다. 마찬가지로 보이는 데스크탑 쪽과 TV 쪽 DVI 포트에 케이블을 연결하면 된다. DVI 포트는 D-Sub보다는 화질이 좋고, HDMI보다는 떨어진다. 그리고 이 역시 영상만 전송되니 사운드는 따로 연결해야 한다.
DVI, HDMI, 디스플레이 포트를 모두 갖춘 그래픽 카드. 한 눈에 봐도 비싼 티가 난다.
사실 데스크탑의 경우 슬림 케이스가 아닌 이상 거실 TV 옆에 두고 사용하기가 애매하다(거실 평수가 크다면 상관없지만). 그래서 요즘에는 오디오 기기와 비슷한 형태의 HTPC가 인기를 얻고 있다. 이들 HTPC는 거실 오디오 장에 넣을 수 있도록 슬림한 사이즈로 제작되어, HDMI 포트는 기본이고 무선랜, 무선 마우스/키보드를 제공해 소파에 앉아서 TV 화면으로 컴퓨터를 사용할 수 있다.
무선 키보드(트랙볼 내장)를 통해 HTPC를 제어
포트 간 화질 차이
컴퓨터는 물론이고, AV 기기, IPTV 셋탑박스 등에는 공통적인 비디오 출력 포트가 적용된다. 앞서 설명한 포트 이외에 AV 기기용으로 컴포넌트 포트와 컴포지트 포트도 있다(이에 대해서는 여기를 참고한다).
이에 따라 TV와 연결할 수 있는 주요 비디오/사운드 포트를 총망라하면 다음 표와 같다. 각 포트는 아래로 내려갈수록 화질이 우수하다. 따라서 TV와 노트북 또는 데스크탑에 존재하는 포트를 살펴보고, 두 기기에 공통으로 달려 있는 포트 중 화질이 우수한 것을 선택해야 한다.
대형 TV 구매 시 앞뒤면 모두 확인
솔직히 비싼 TV라면 웬만한 외부 입출력 포트는 다 제공한다. 그래도 혹시 모르니 각종 디지털 포트가 있는지, 있으면 몇 개나 있는지를 확인해야 한다. 물론 많으면 많을수록 좋다. 현재의 컴퓨터는 모니터만 연결하기에는 그 활용도가 너무 높고, TV 역시 달랑 방송 프로그램만 시청하기에는 화면이 너무 크다. 그러니 이왕 대형 TV에 투자할 것이라면 TV 앞면(화질, 디자인 등)만 따질 것이 아니라, 어떤 기능이 있고 또 어떤 기기가 연결될 수 있는지도 면밀히 체크해야 할 것이다. 한번 사면 10년 가까이 사용하는 게 TV지 않은가.
3번째
컴퓨터 모니터와 TV연결 방법
|
컴퓨터와 TV를 연결하기 위해서는 우선 컴퓨터에 tv출력단자가 있어야합니다.
vga카드부분을 확인해 보세요. tv 출력단자가 있다면 통합케이블이 있습니다.
- vga카드 회사에 따라서 조금씩 설정법이 다릅니다.
★ 컴퓨터 tv연결 방법
↑ 데스크탑(VGA)이나 노트북 S-VHS(슈퍼영상단자). ↑ S-VHS(슈퍼영상) 연결.
↑ 사운드카드(음성출력 단자). ↑ 음성출력단자에 3.5단자 연결.
↑ TV 입력단자 모습.
※ 컴퓨터 TV-OUT 설정방법.
|
S-VHS 통합케이블(4P 3RCA) 최고급형 (슈퍼,3.5ST-3RCA)
