JR동일본 통근형 전동차 E235계 0번대 [도쿄 종합차량센터 소속]
1. 차량개요
E235계는 JR동일본에서 통근형 전동차의 새로운 표준 모델로서 개발한 차량으로 야마노테선의 E231계 500번대를 대체할 후계차량이다.
종합차량제작소의 SUSTINA 플랫폼을 전면적으로 채용하고, 기존의 TIMS를 대체하는 새로운 열차관리시스템인 INTEROS를 장비하는 등 기존 E231계 및 E233계의 운용을 통해 축적된 기술적인 진보를 도입하여 승객에 대한 서비스 향상 뿐 아니라 에너지 소모 및 유지보수에 필요한 비용을 한층 더 절감할 수 있는 차량으로서 제작되었다.
운전석은 E233계 등과 비슷하게 사고시에 운전사를 최대한 보호할 수 있는 구조로 제작되었고 객실 역시 롤케이지 구조를 적용하여 승객들의 안전성도 한층 강화하였다. 또한 "승객 및 사회와 커뮤니케이션 하는 차량"을 모토로 전면부에 대형 LED 표시장치를 장착하고 실내에도 기존의 지류 광고판을 대체하는 광고용 모니터를 장착하였다.
2014년 최초 도입계획이 발표된 이후 종합차량제작소 니이츠사업소에서 제작에 돌입하였는데 디자이너인 오쿠야마 키요유키의 디자인이 워낙 독특하고 이질적이서 전자렌지를 닮았다는 등 여러 이야깃거리가 되기도 하였다.

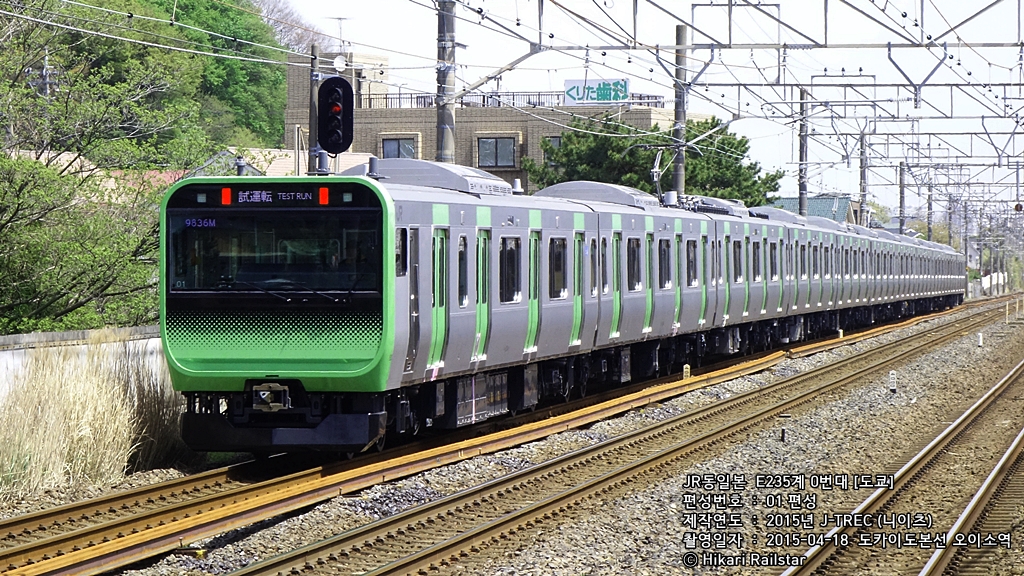

2015년 3월 초도편성이 낙성되어 야마노테선 및 도카이도화물선 등에서 성능시운전을 진행하고 2015년 11월 30일에 영업운전에 투입되었다. 그러나 영업운전에 투입되자 마자 브레이크 이상에 의한 오버런 및 출입문 개폐장치 이상 등의 문제가 계속해서 발생하였고 결국 23시 경 운행을 중단한 채 도쿄종함차량센터로 회송되었다.
이러한 문제는 신형 열차관리시스템인 INTEROS의 오류로 판단되어 약 4개월간 영업운전에 나서지 못하다가 시스템 보완이 완료된 2016년 3월에야 영업운전에 복귀하였다.
당초 초도편성인 01편성 도입 이후 후속 편성의 증비가 없었으나 종합차량제작소에서 니가타 지구 E129계의 제작을 완료한 후 2017년 초부터 본격적으로 양산에 돌입하였다. 최종적으로 49개 편성이 도입될 예정으로 2019년 2월 현재 31개 편성이 영업운전에 투입되고 있으며 33편성까지 반입이 완료되어 있다.
11량 편성 중 10호차는 기존 E231계 500번대의 6비차 대체용으로 신조되었던 4600번대을 활용하기로 되어 있었고 실제로 이를 반영하여 조성이 되었으나 04편성과 05편성은 4600번대를 섞지 않고 새로 사하E235-500을 제작하여 전체 편성이 신조차량으로 조성되었다.
2019년 12월 말을 기점으로 당초 예정되었던 50개 편성의 제작, 반입이 완료되었다. 이에 따라 기존의 E231계 500번대는 마지막으로 남았던 506편성이 1월 18일에 라스트런 행사를 가졌고 이어 24일에 미타카차량센터 전속 개조를 위해 도쿄종합차량센터로 입장함으로서 야마노테선 운용에서 완전히 이탈하였고 이에 따라 E235계로의 세대교체가 완료되었다.
한편 철도개업 150주년을 맞아 2022년 10월 1일부터 12월 31일까지 토우 15편성에 1호 기관차를 이미지화한 올 블랙으로 래핑한 黑い山手線을 운행 중이다.
2. 제 원
데 뷔 : 2015년 11월 30일
길이/폭/높이 : 19500 / 2950 / 3620
편 성 : 11량 1편성(6M 5T)
영업최고속도 : 120km/h
설계최고속도 : 120km/h
기동가속도 : 3.0km/h/s
궤 간 : 1067mm
전기방식 : 직류 1.5kV
주전동기 : 전폐형 3상유도전동기 MT79(140kW)
편성출력 : 140kW * 4 * 6 = 3.360kW
기어비 : 7.07
제어장치 : VVVF-SiC 인버터제어(SiC 하이브리드 유도체 / 미츠비시 / 1C 4M)
대 차 : 볼스터리스 에어스프링대차 DT80 / TR264
브레이크방식 : 회생브레이크 병용 전기지령 브레이크 / 순전기 브레이크
신호장치 : D-ATC/P 통합형차상장치/디지털 열차무선/방호무선/TASC
3. 운행노선
운행구간 : JR동일본 야마노테선(도쿄~시나가와~신주쿠~이케부쿠로~우에노~도쿄)
운행종별 : 운행구간 내 보통열차

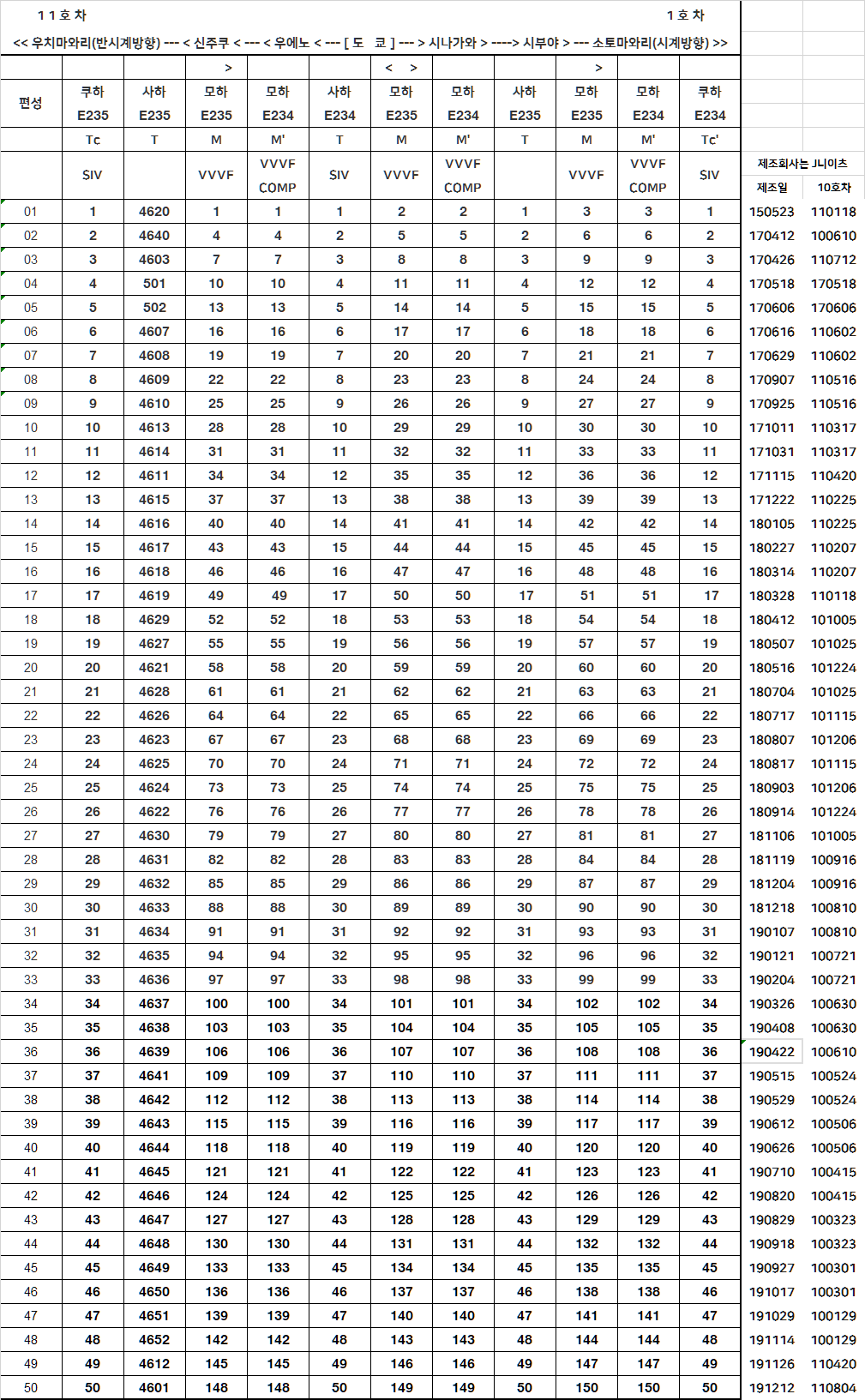

4. 차량기지 및 편성표
JR동일본 도쿄종합차량센터 소속
11량 1편성 50개 편성 550량 재적, 운용중

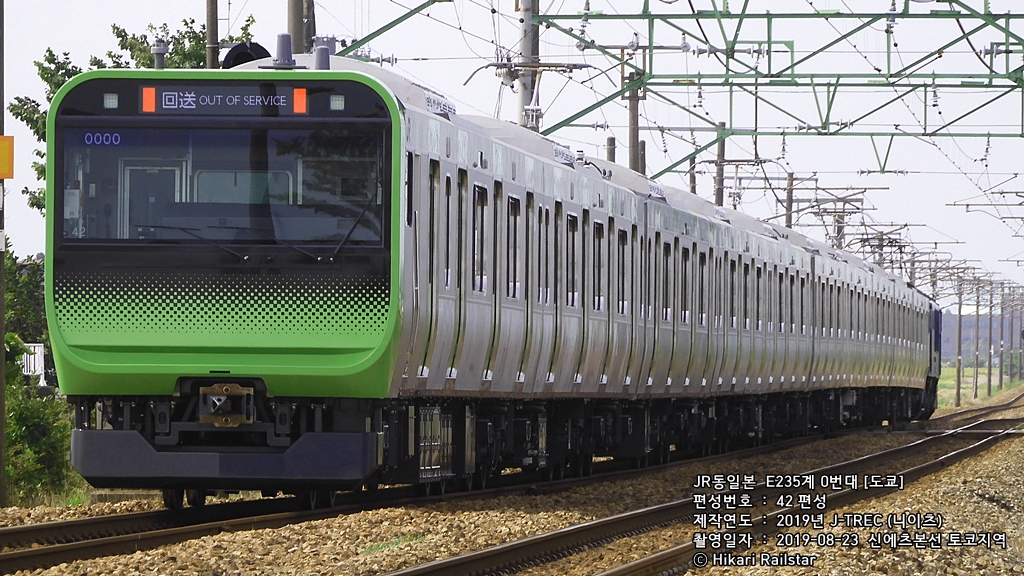

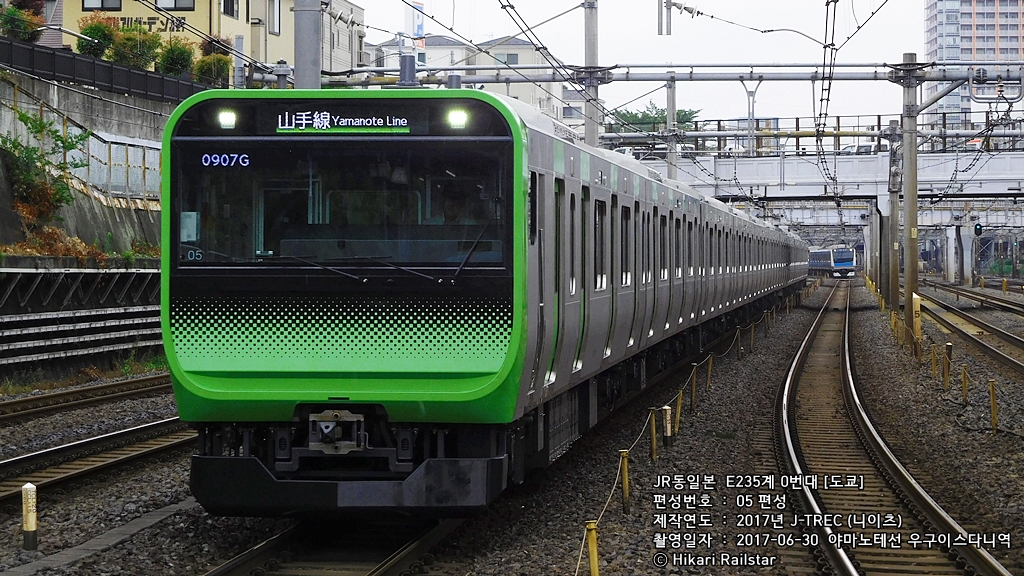

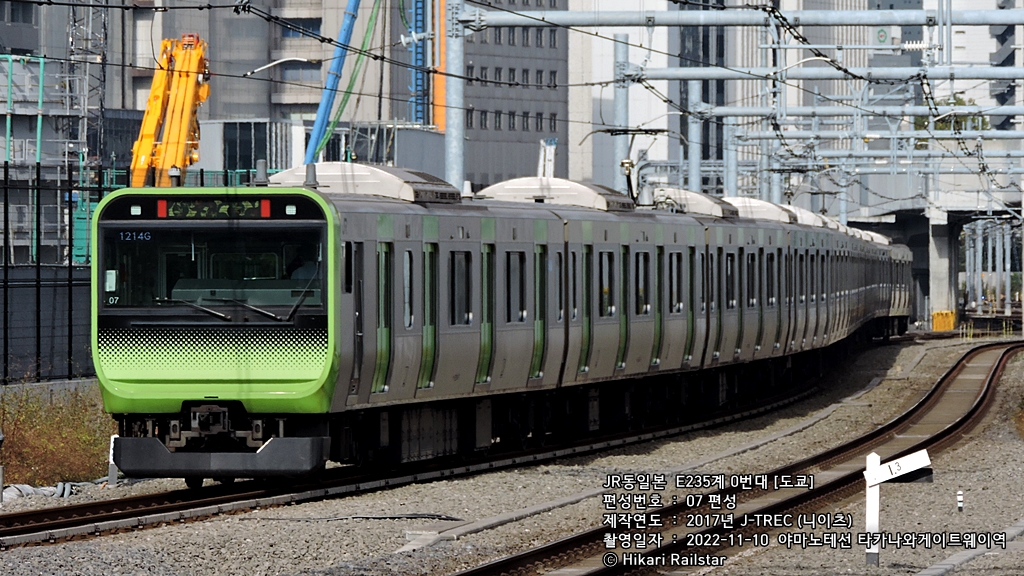

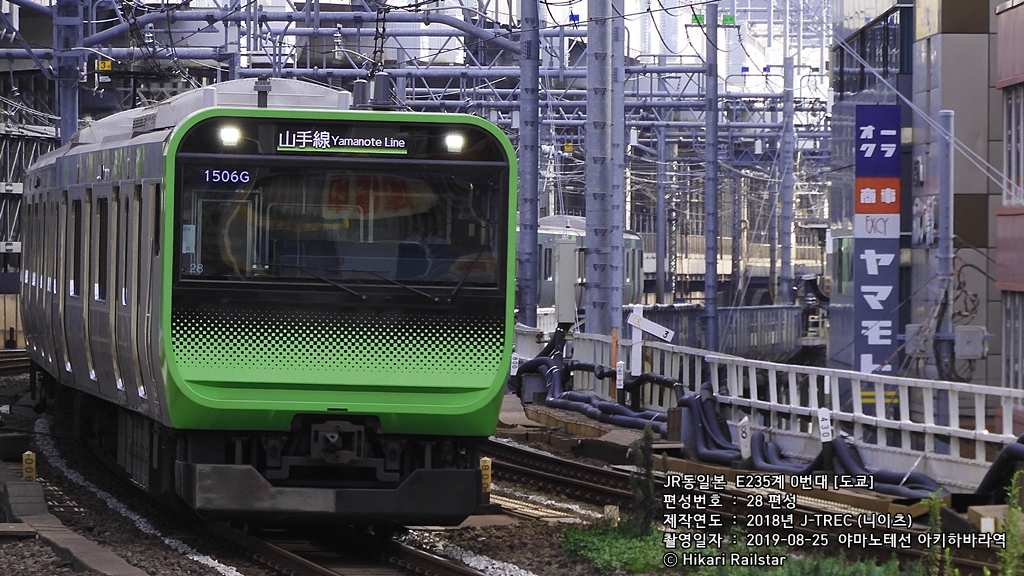

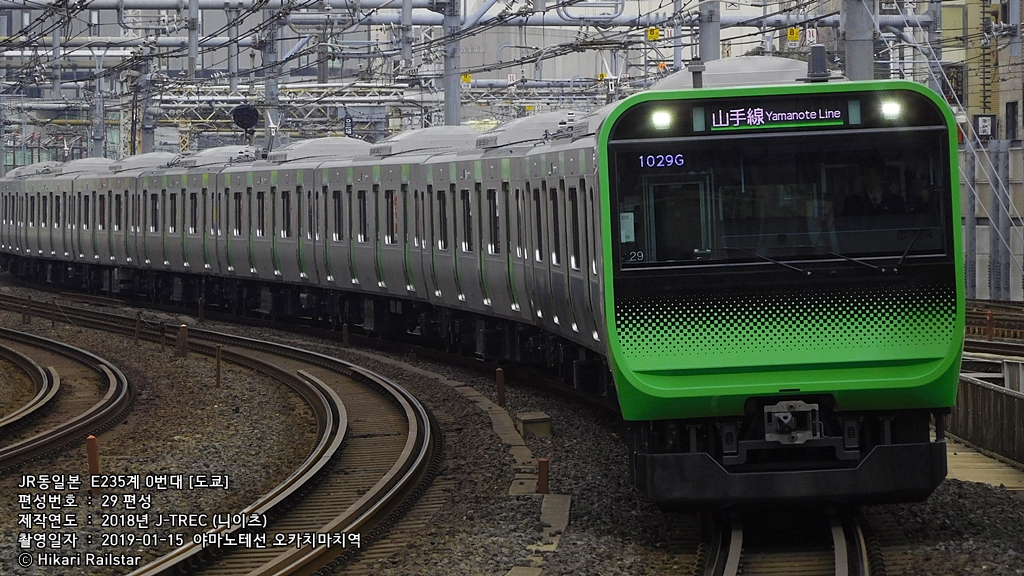

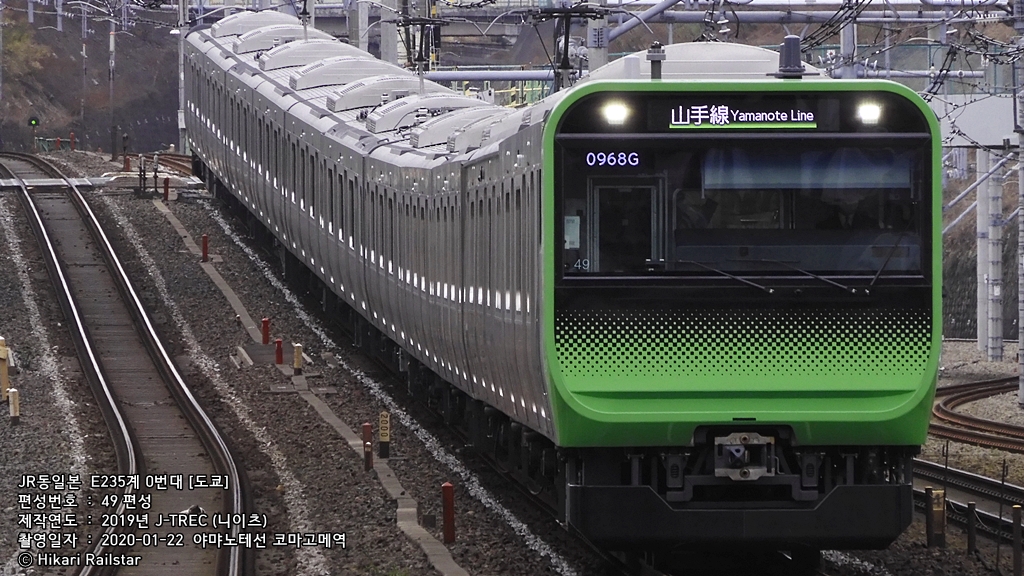

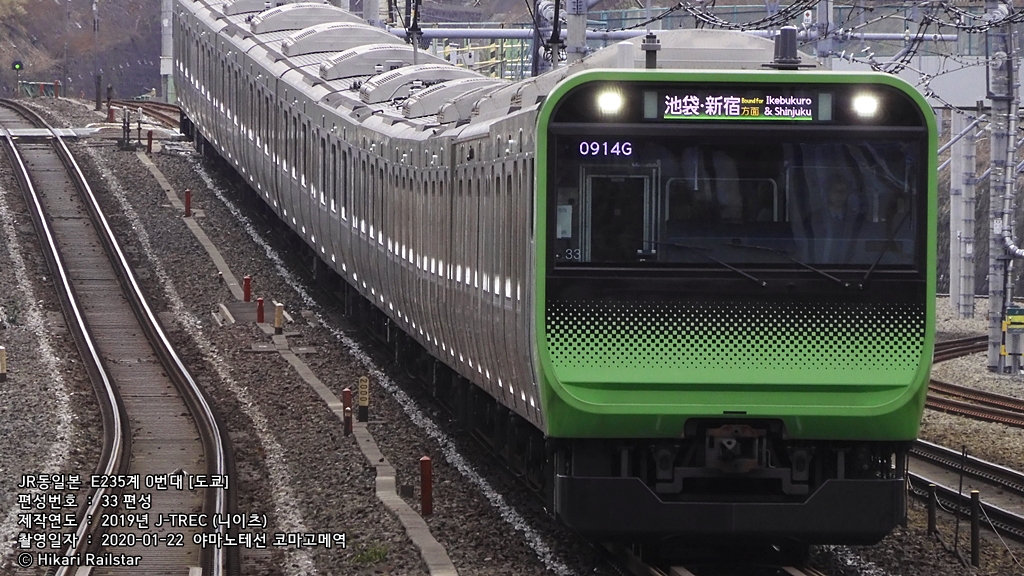

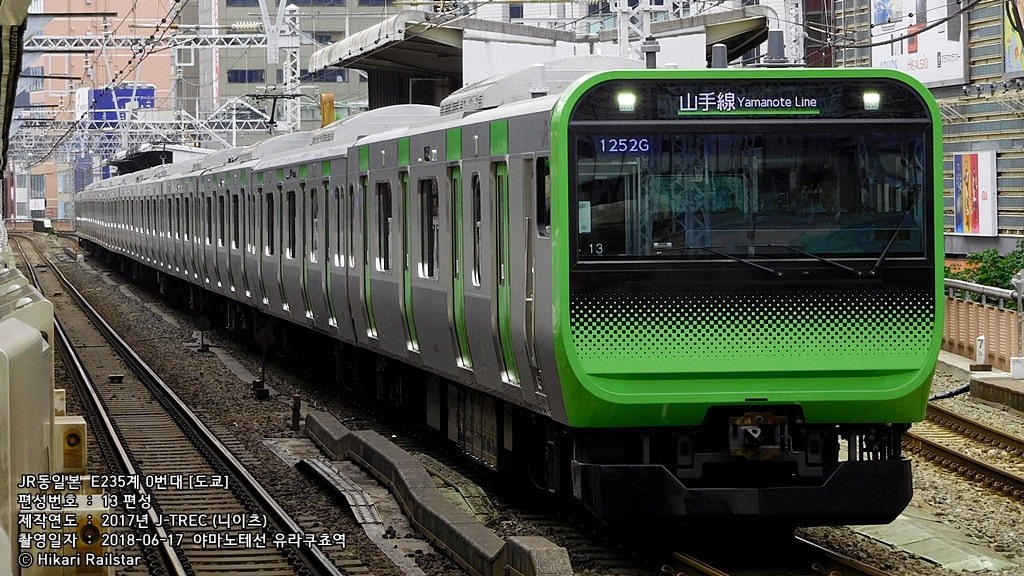

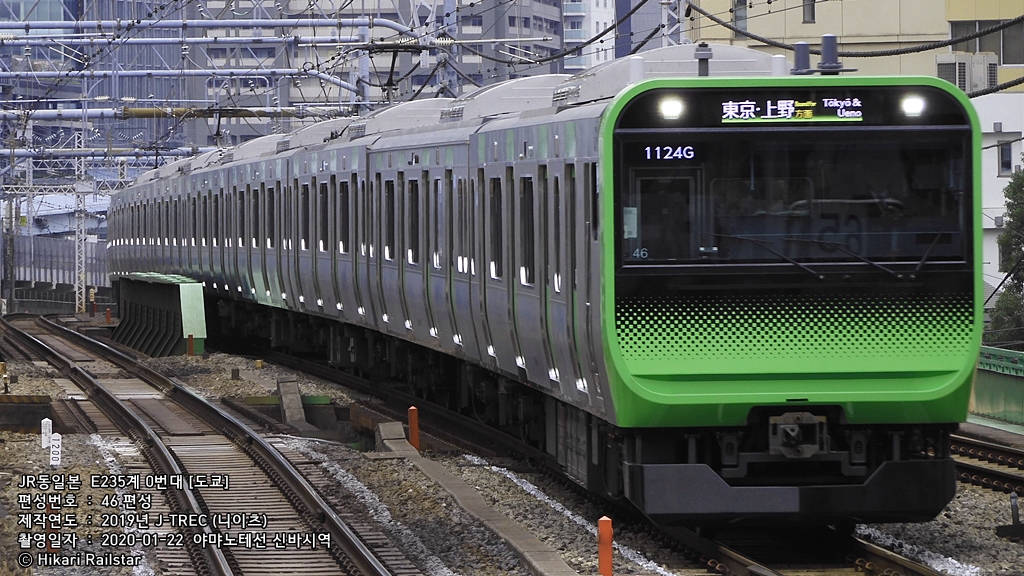

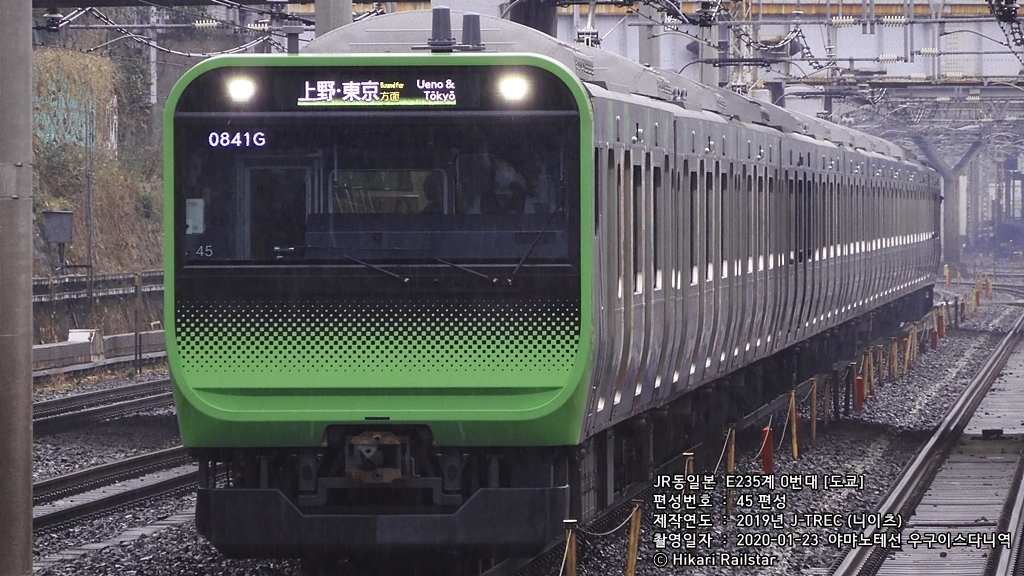

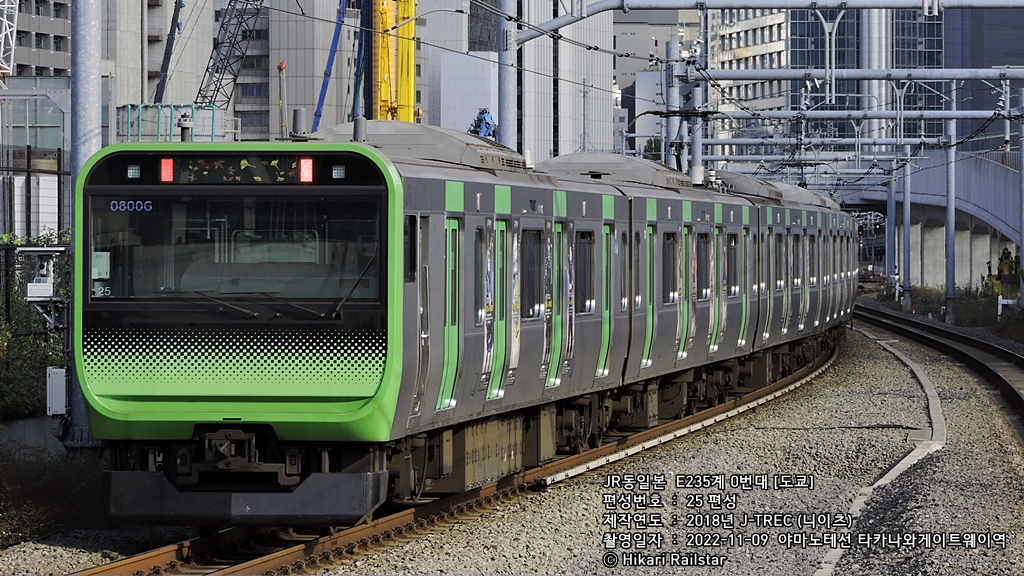

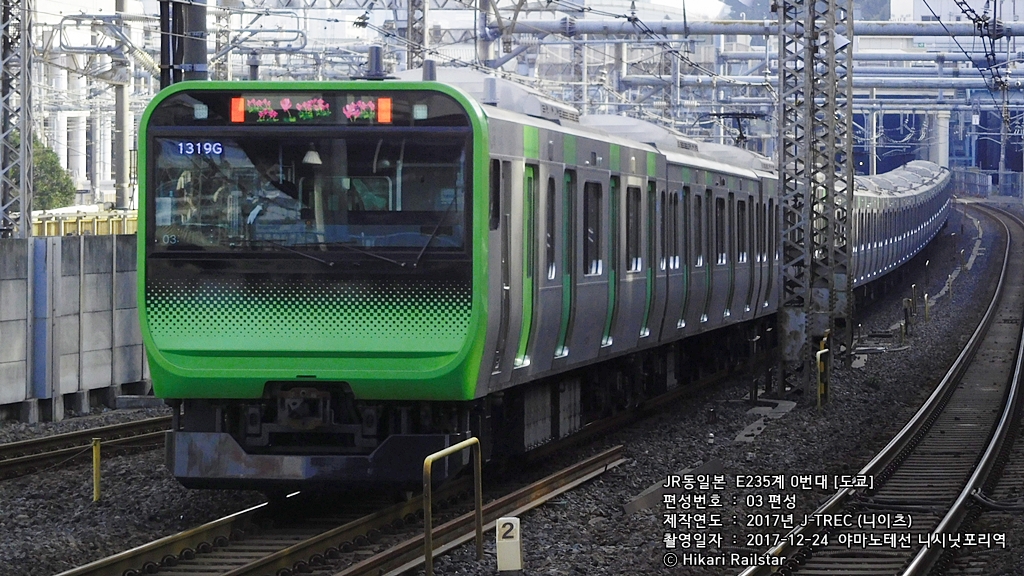

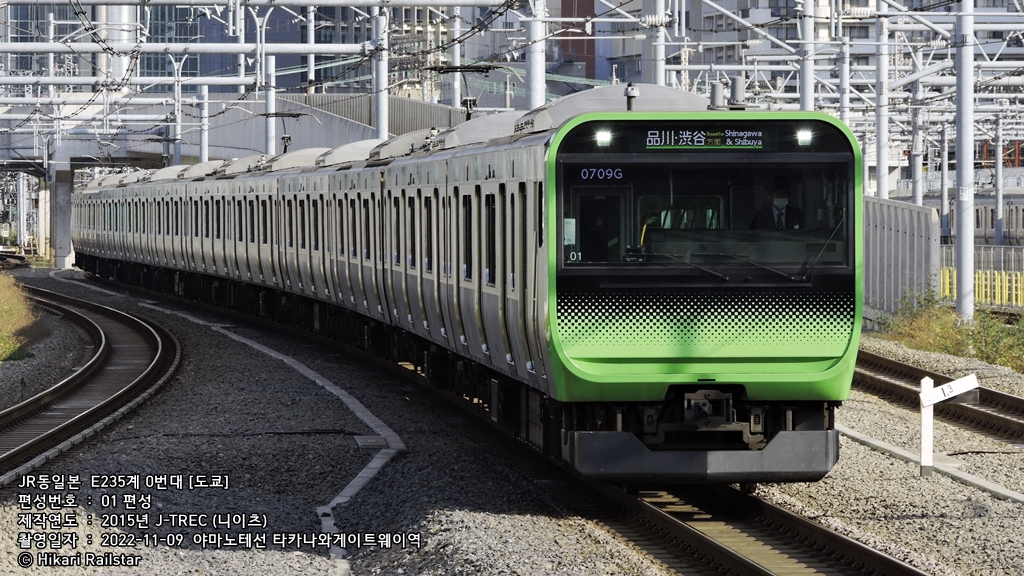

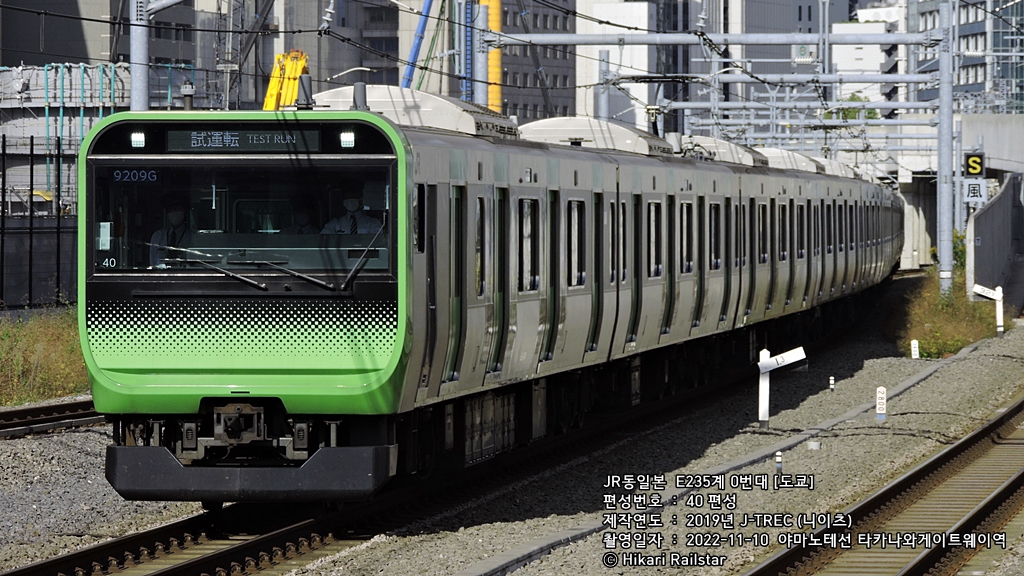

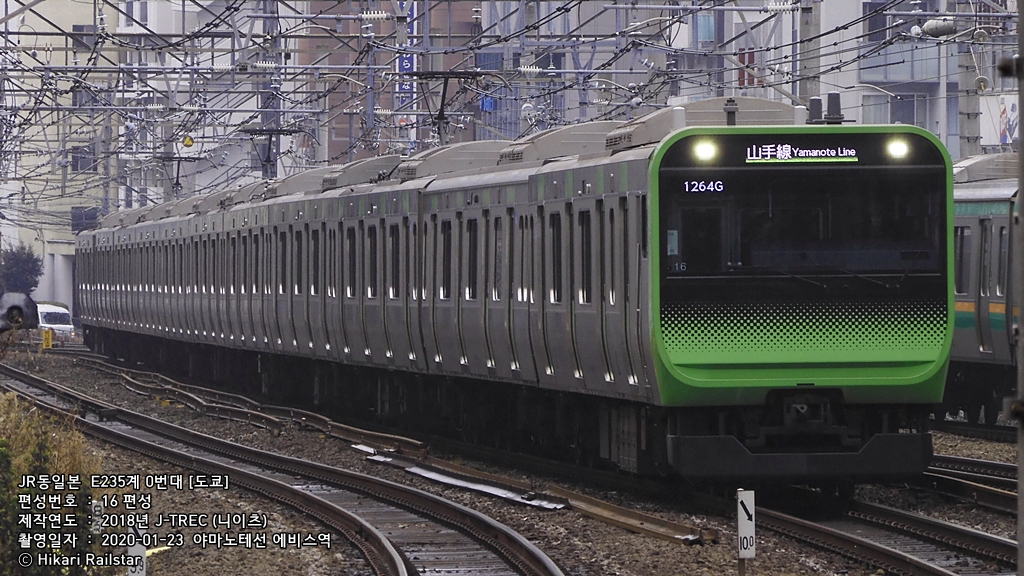

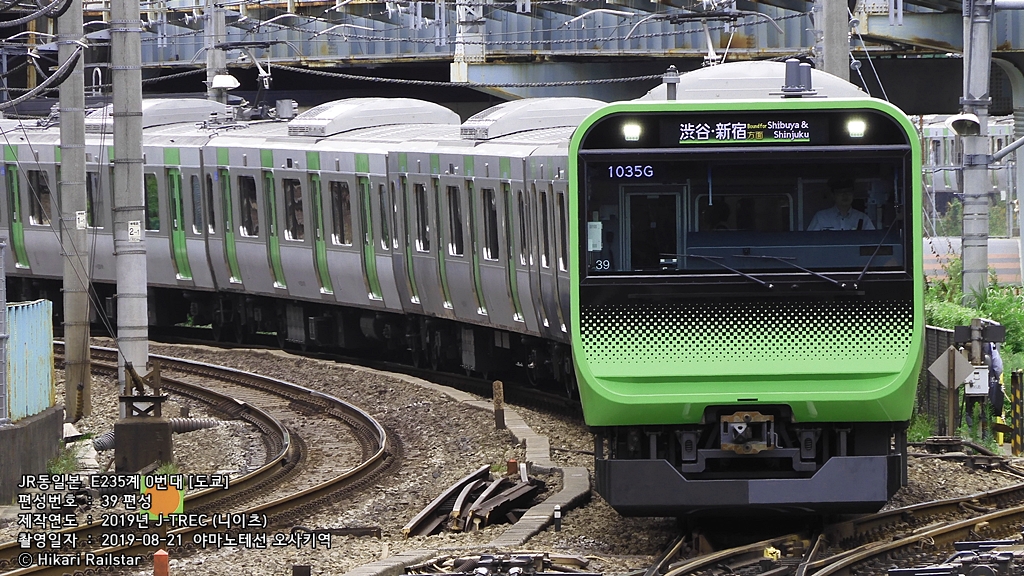

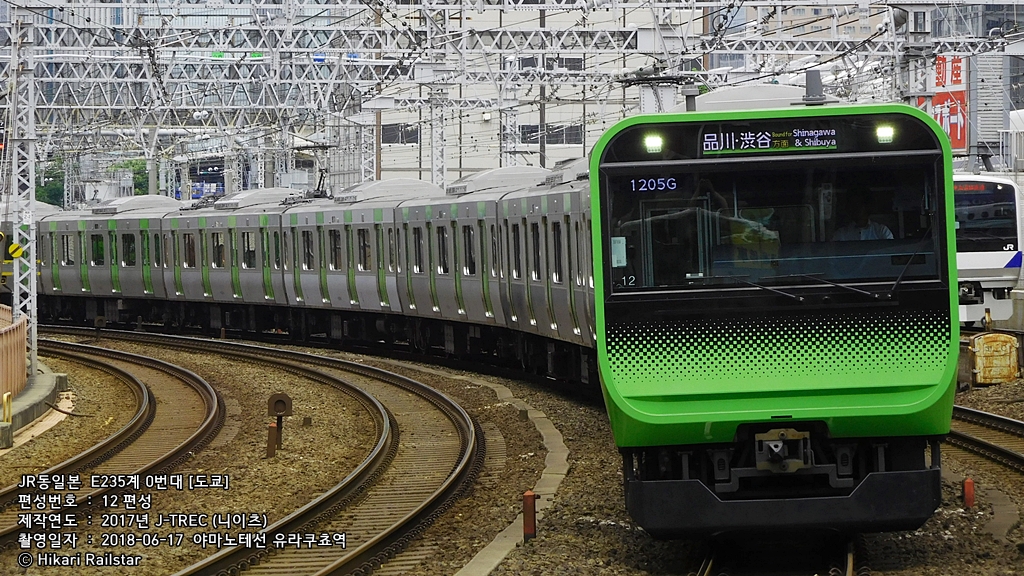

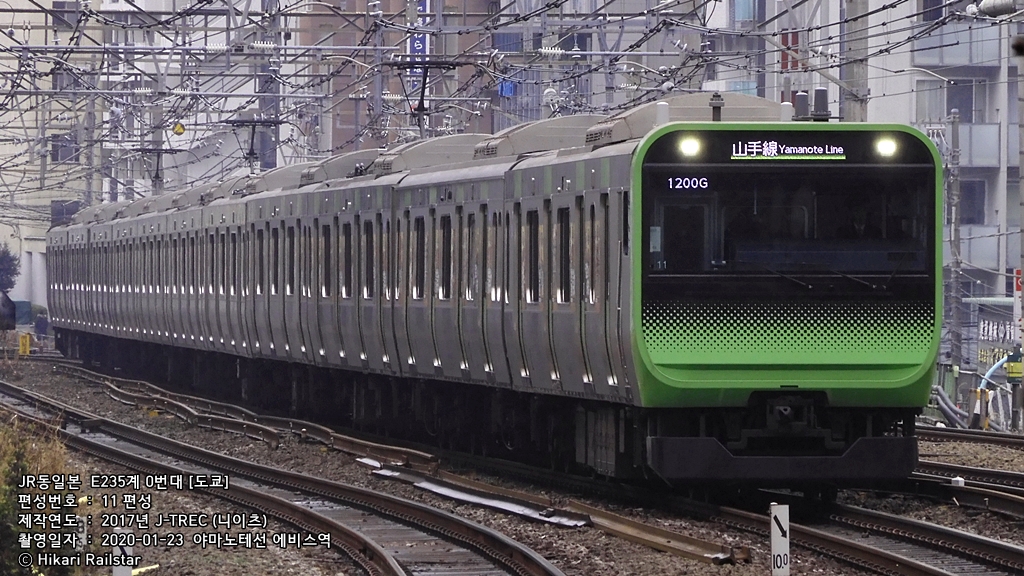

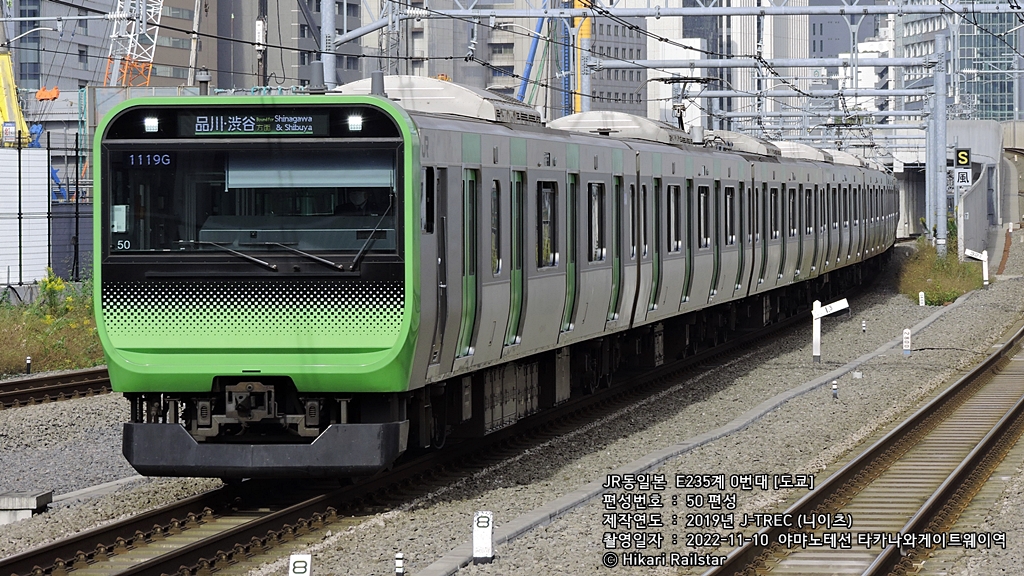

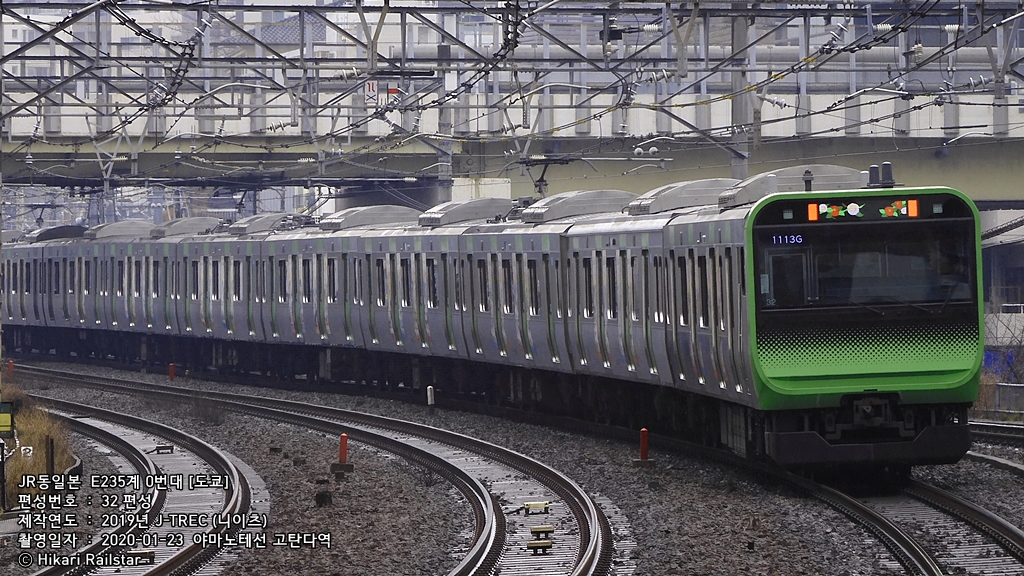

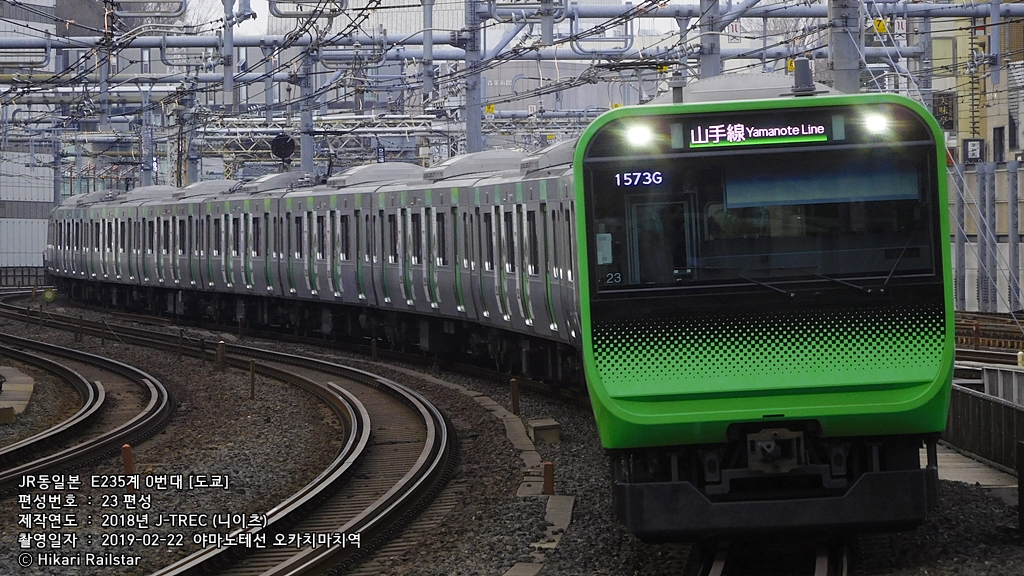

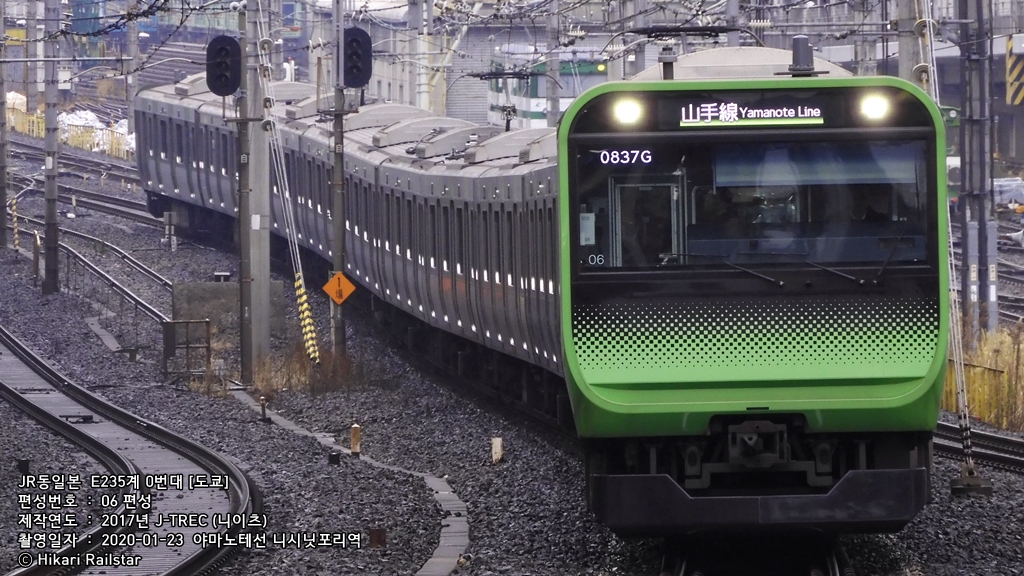

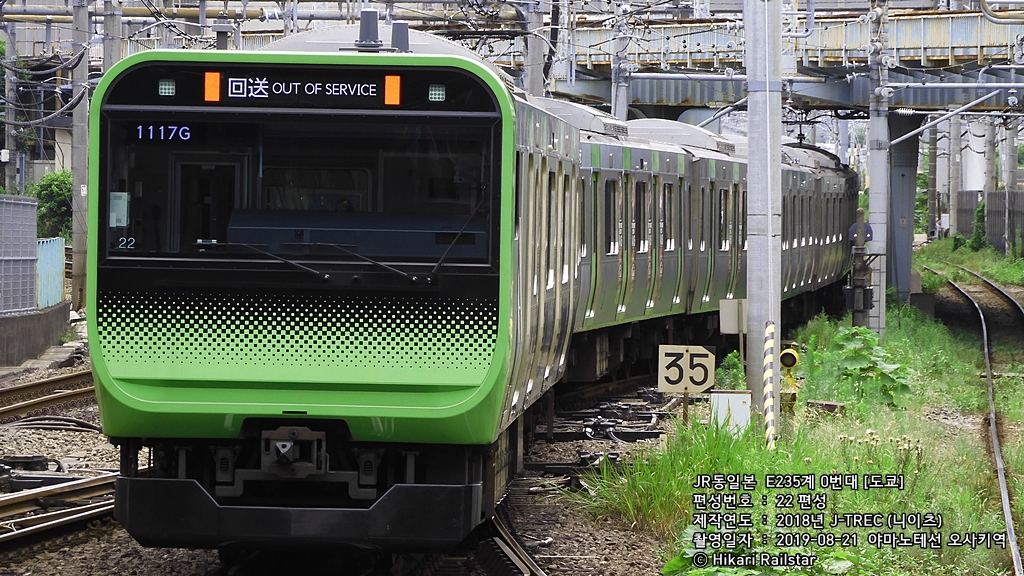

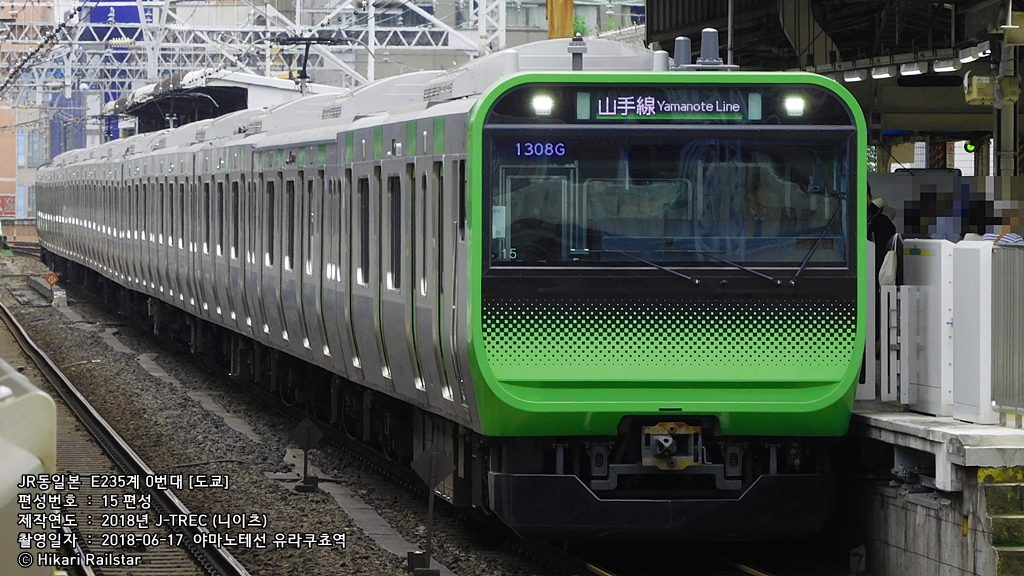

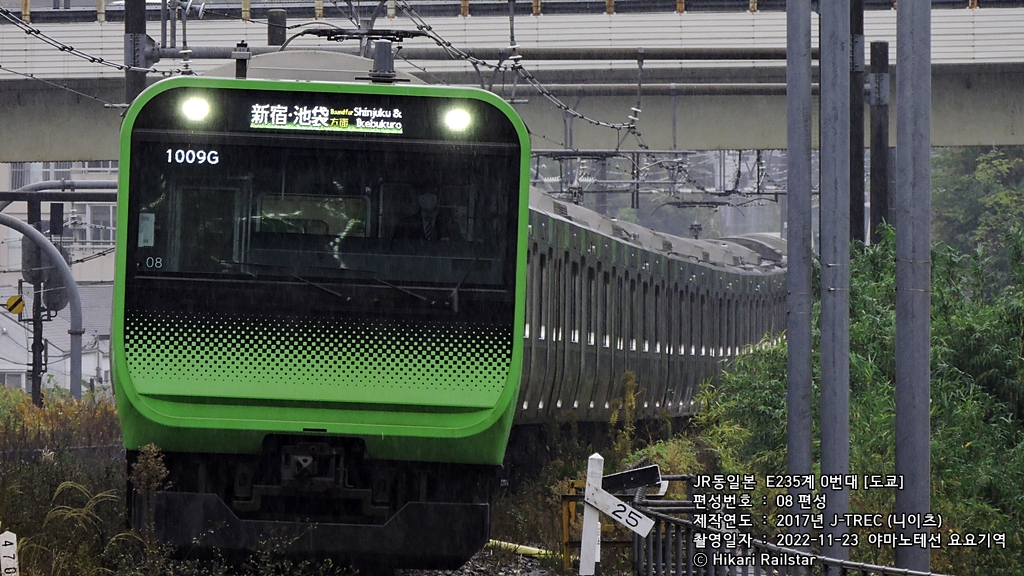

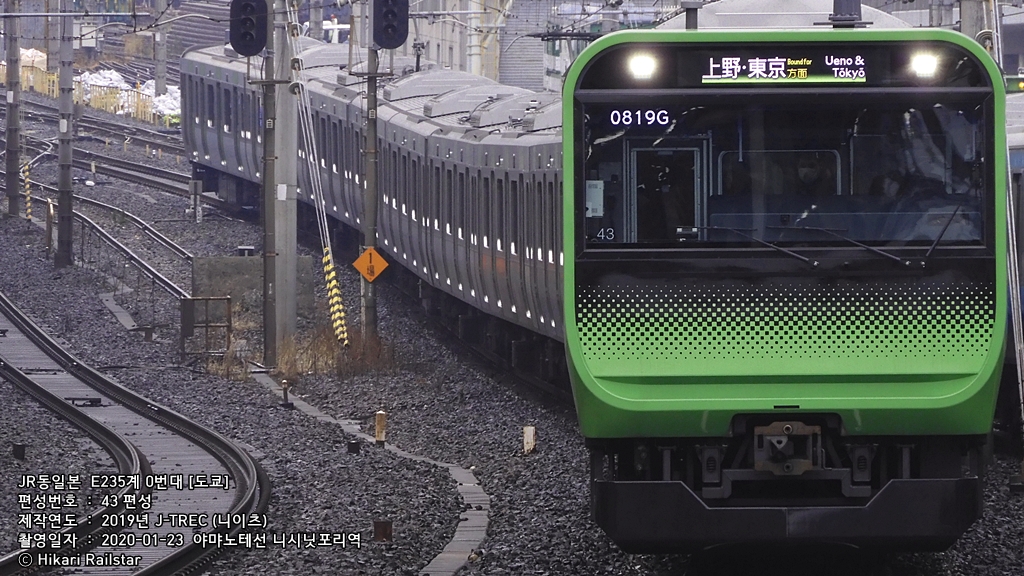

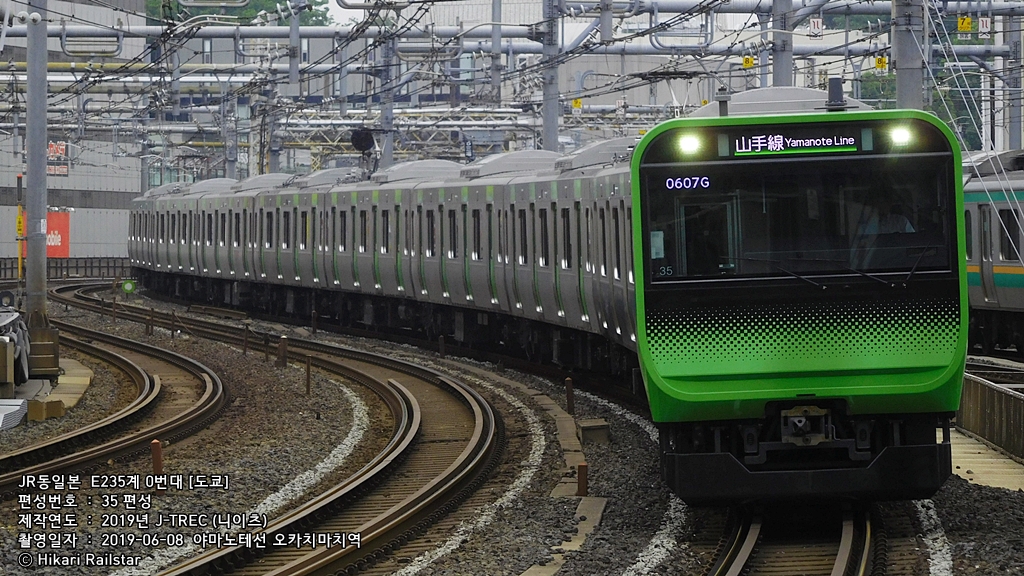

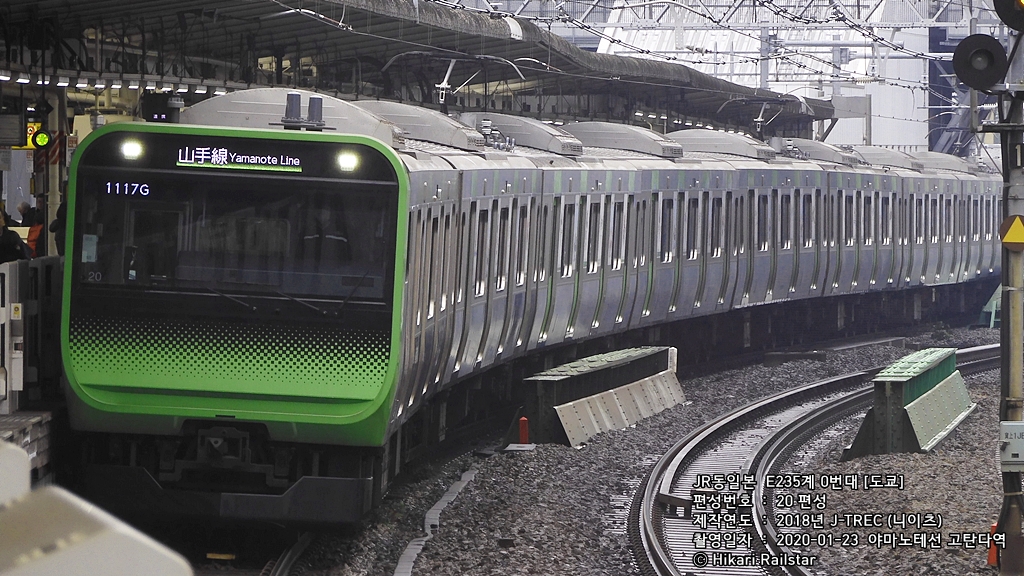

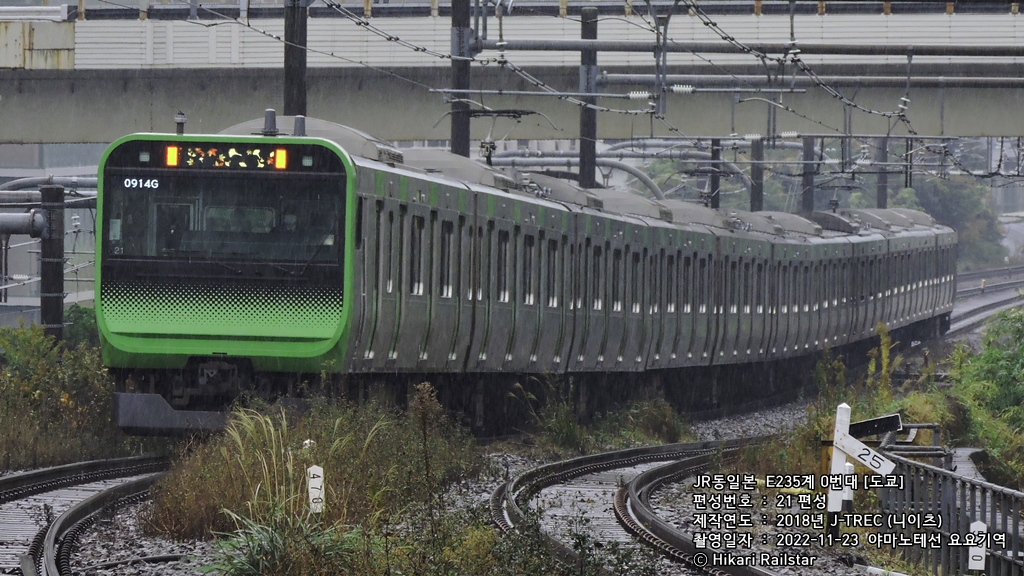

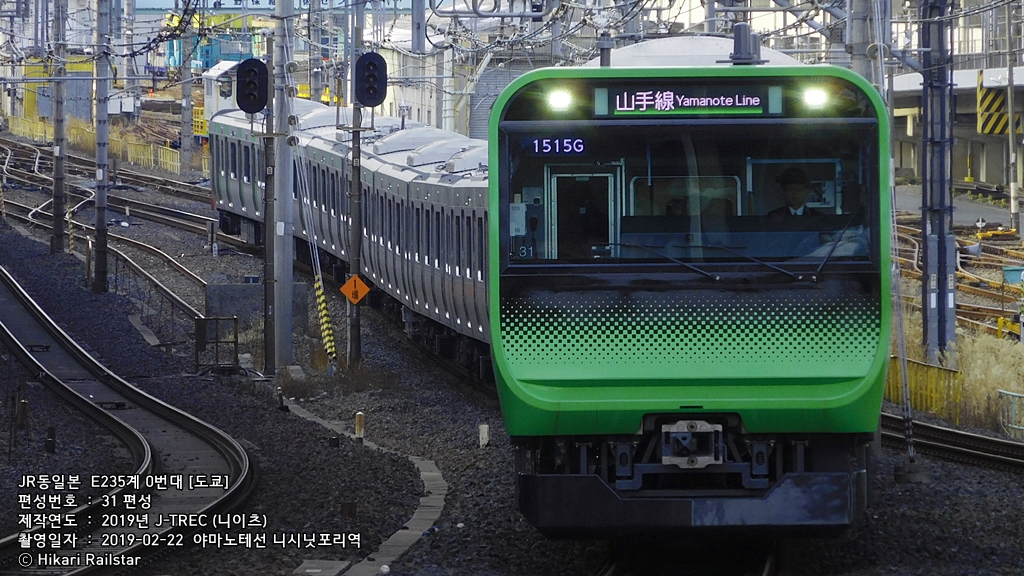

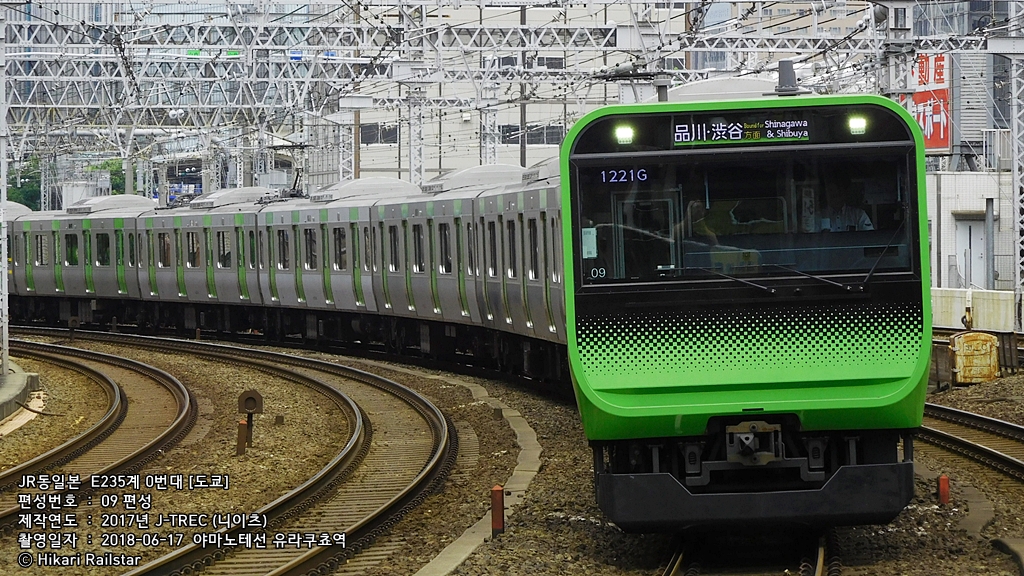

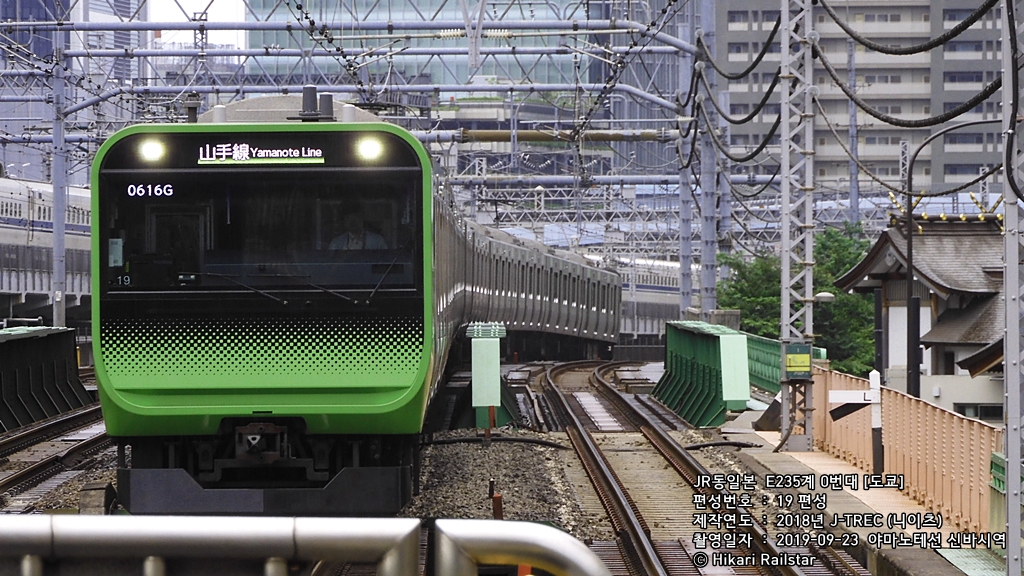

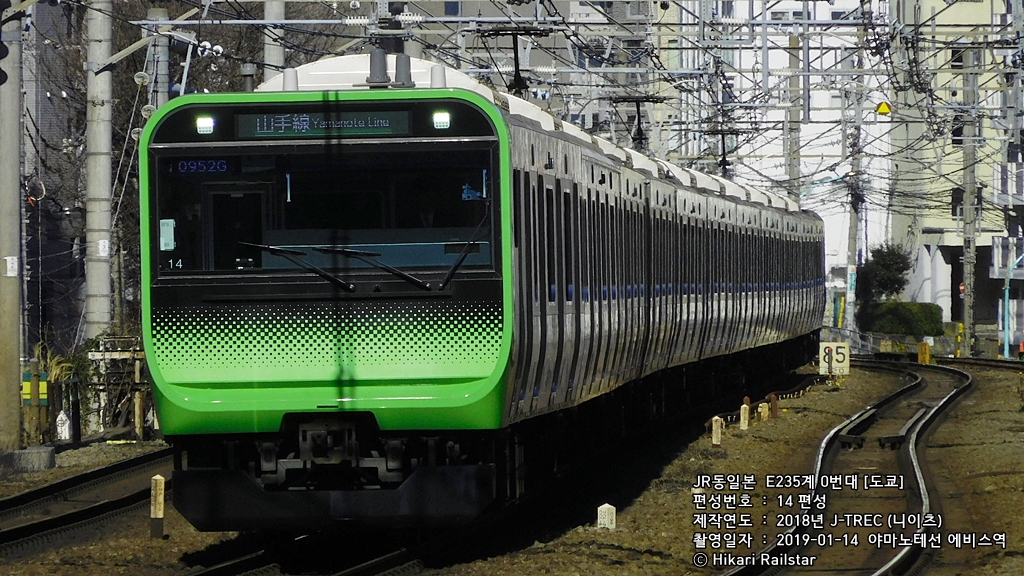

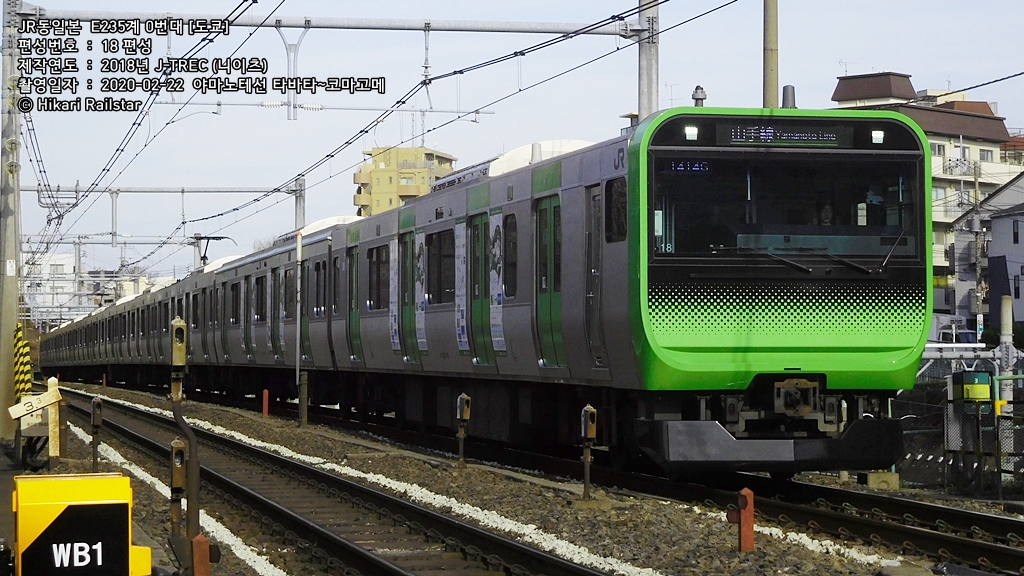

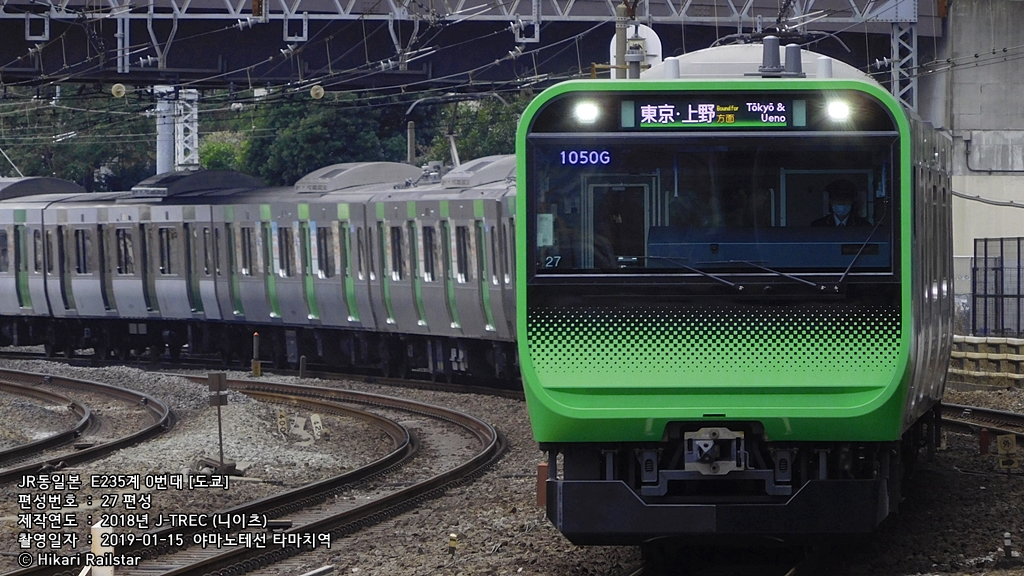

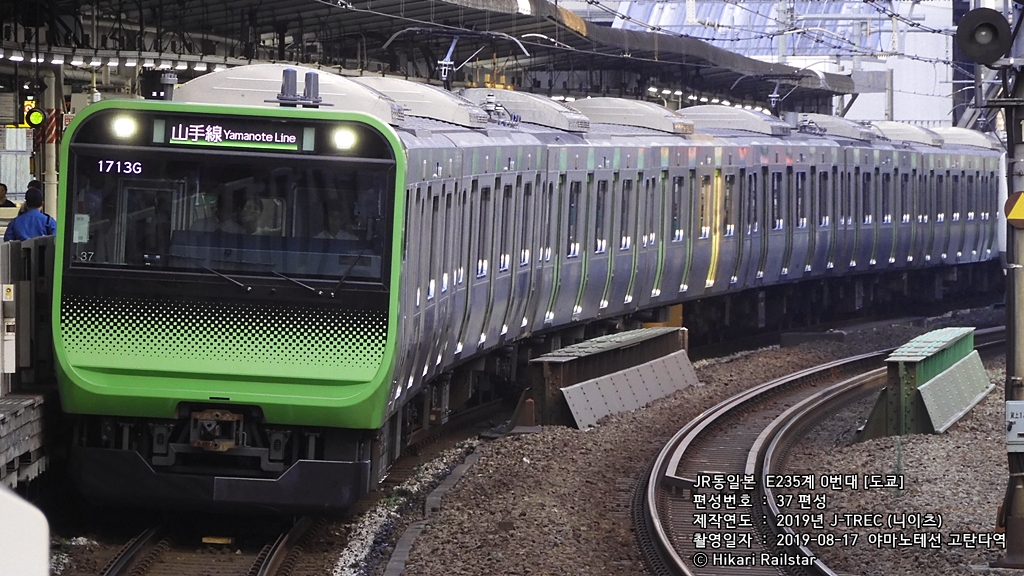

5. 회원투고사진
최종수정일 2023. 03. 31
