작성자Jtrain_MASTER작성시간25.07.17조회수115 목록 댓글 0토부철도 통근형 전동차 70090계 (미나미쿠리하시 차량관구 카스가베지소 소속)
[미수집 편성] 71796 편성 / Last Update 250717
1. 차량개요

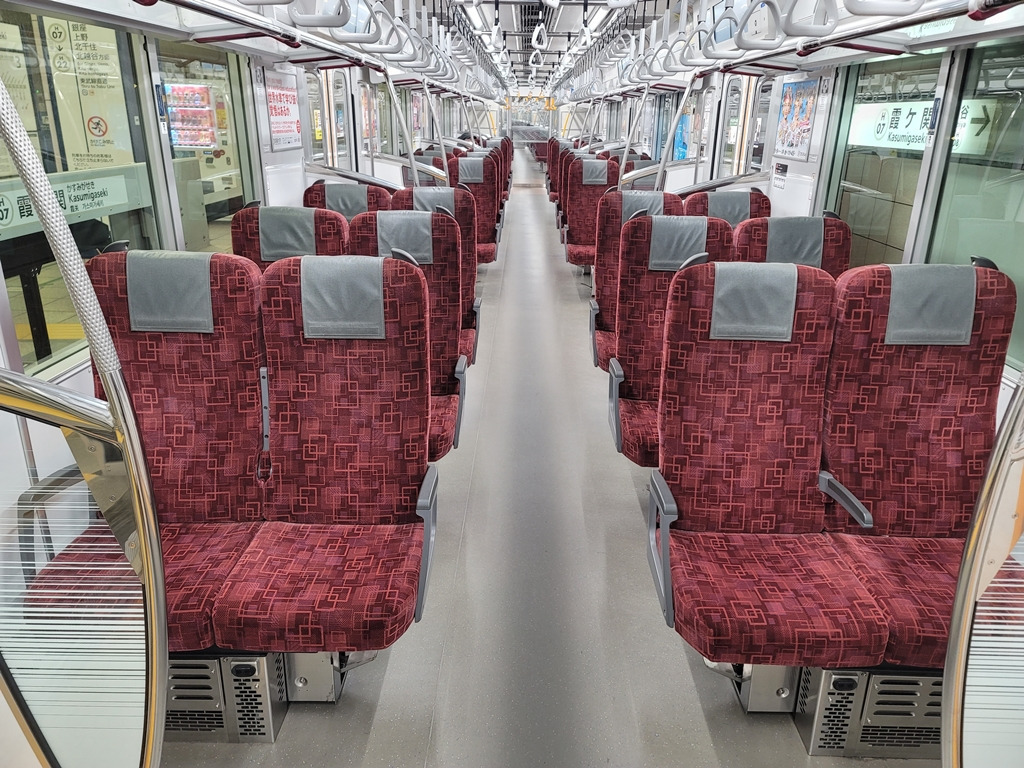

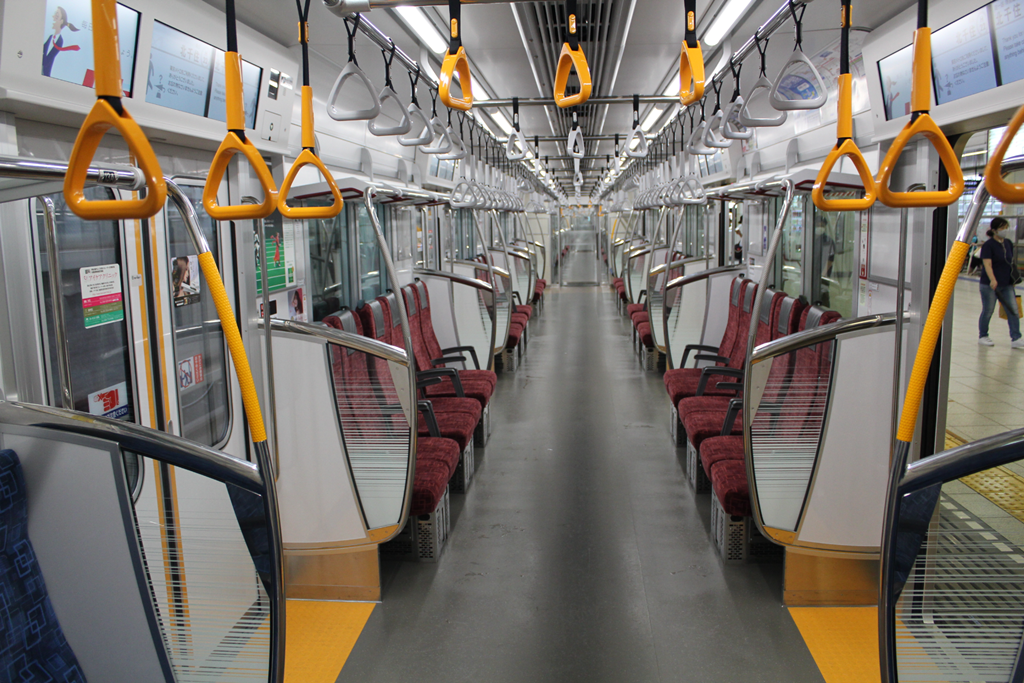

2019년 3월에 발표된 토부철도 경영계획에서 2020년부터 스카이트리라인-히비야선 직통운용 열차에 유료착석서비스를 도입한다는 내용이 발표되었다. 이를 위해 롱시트-크로스시트 전환이 가능한 70090형의 제작이 함께 발표되었다. 70090형은 차량 계열이 별도 형식이 아닌 70000계의 하위 형식으로 부여되었다. 2020년 6월부터 운행을 시작하였으며, 열차명은 TH라이너로 결정되었다. 당초에는 70000계 22편성 증비예정 차량 중 4편성을 70090형으로 제작할 예정이었으나 2편성을 더 증비하여 6편성 체제로 운영하고 있다. 크로스시트 모드로 운행할 때는 좌석당 하나씩의 콘센트를 사용할 수 있는 것이 특징이다.
2. 차량제원
데 뷔 : 2020년 6월 6일
길이/폭/높이 : 20000(선두차 20470) / 2780 / 3972
편 성 : 7량 1편성 (3.5M 3.5T)
영업최고속도 : 110km/h
설계최고속도 : 110km/h
가 속 도 : 3.3km/h/s
궤 간 : 1067mm
전기방식 : 직류 1.5kV
주전동기 : 영구자석동기전동기(PMSM) SEA-535 (205kW)
편성출력 : 205kW * 2 * 7량 = 2,870kW (7량 편성시)
기 어 비 : 7.79
제어장치 : VVVF-IGBT인버터제어 방식
대 차 : 모노링크식 볼스터 대차 TRS-17M
브레이크방식 : ATC연동 회생브레이크 병용 전기지령식 공기브레이크
신호장치 : 신CS-ATC / 토부형 ATS
수상이력 : 2017년 굿디자인상 수상
3. 운행노선
운행구간 : 토부 닛코선(미나미쿠리하시~토부도부츠코엔) , 토부 스카이트리라인(토부도부츠코엔~기타센쥬)
도쿄메트로 히비야선(기타센쥬~나카메구로) 보통 및 TH라이너로 운용.
운행종별 : 운행구간 내 보통/급행열차

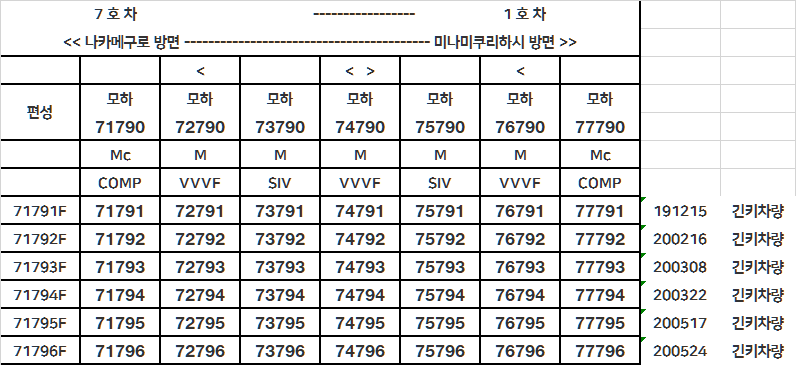

4. 소속기지 및 편성표
토부철도 미나미쿠리하시 차량관구 카스카베지소 소속
7량 편성 6개 편성 42량 재적, 운용 중\

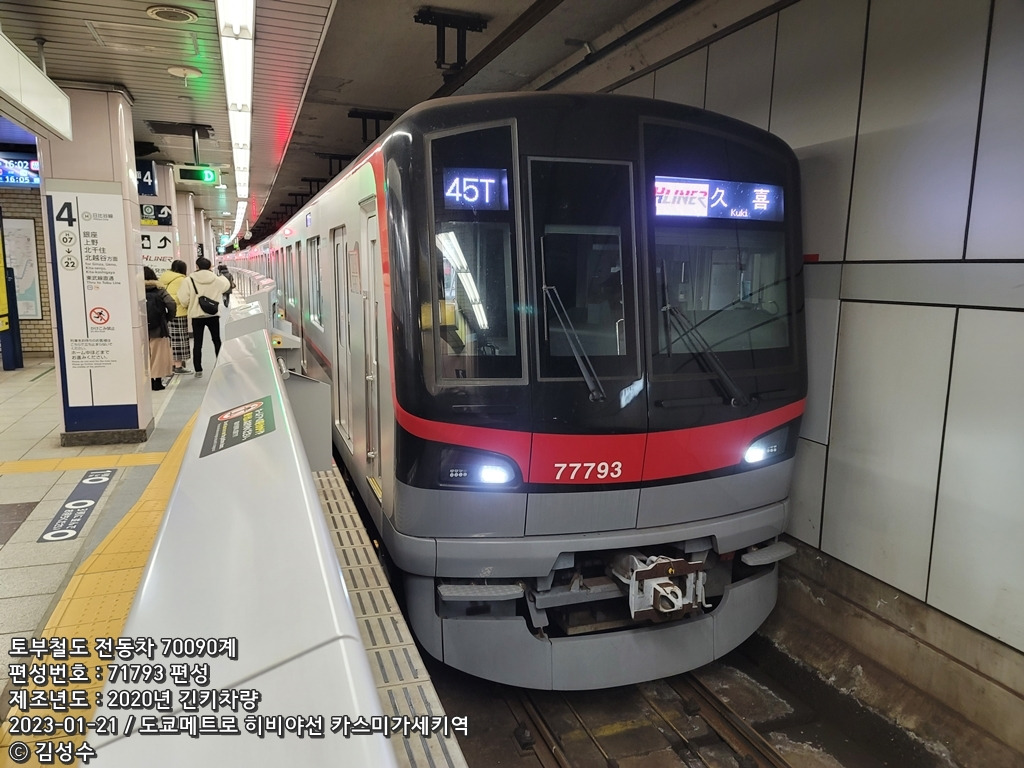

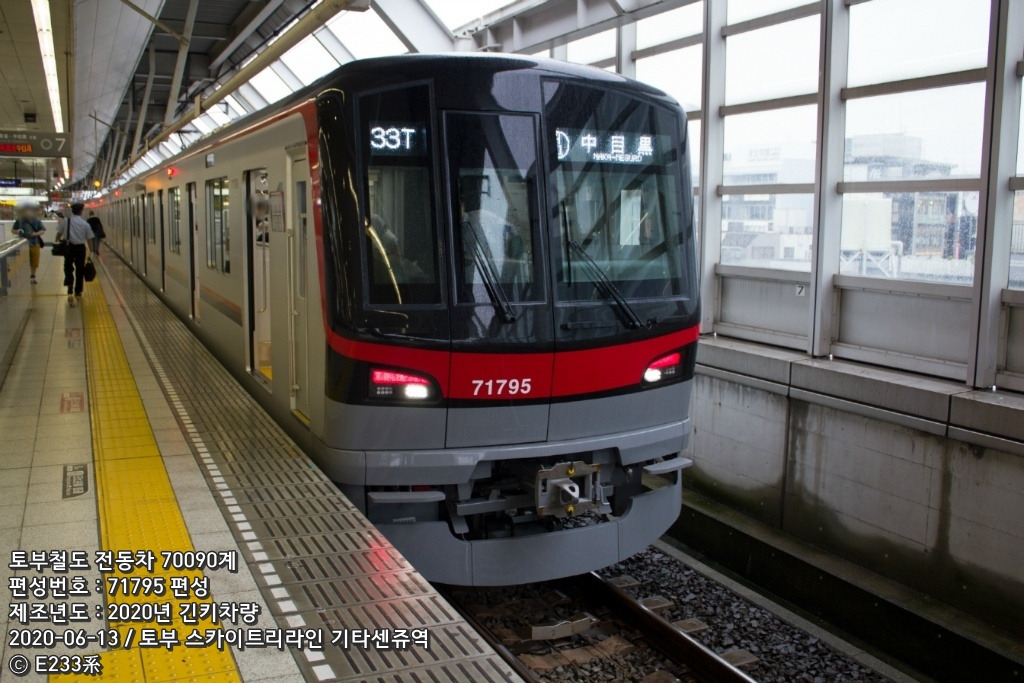

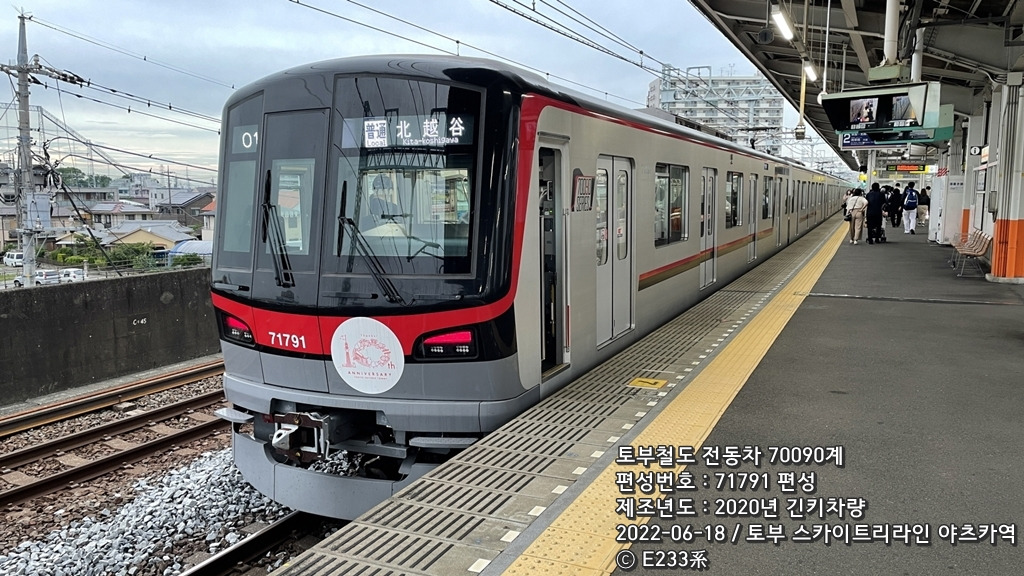

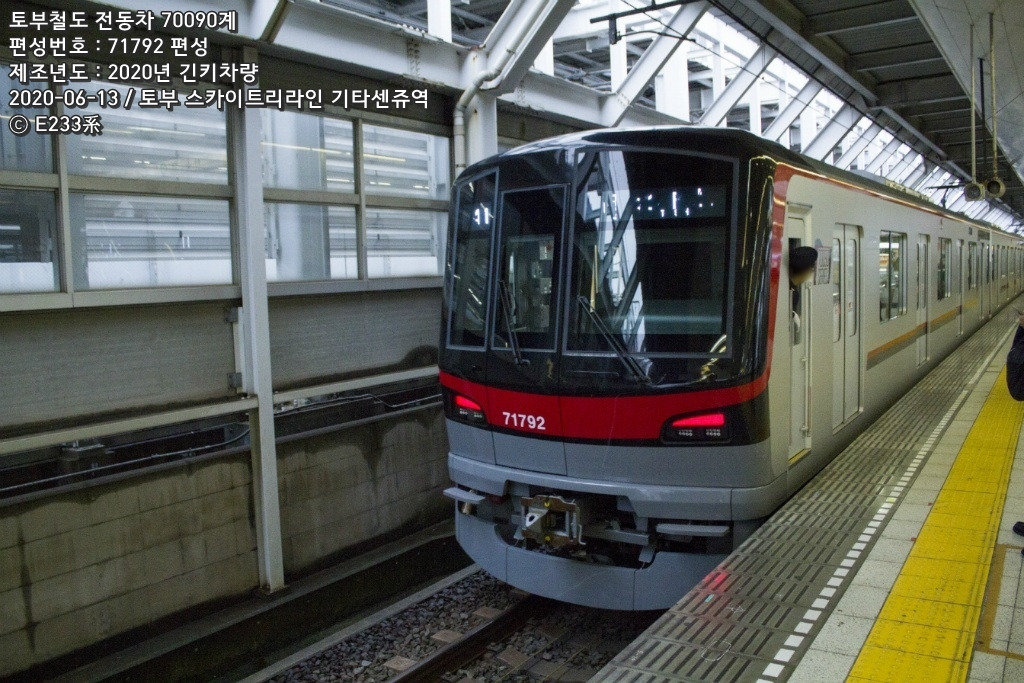

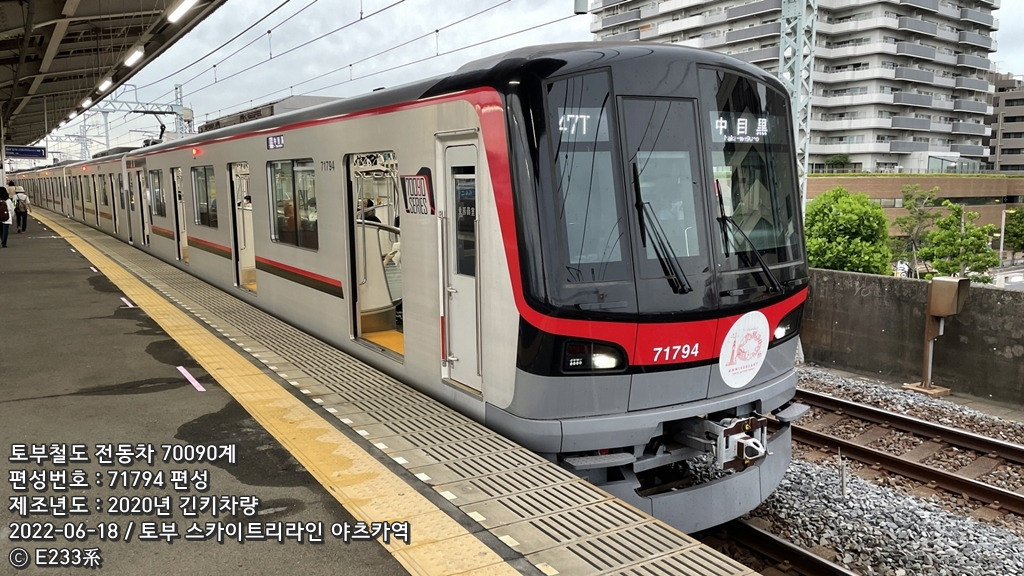

5. 회원 투고 사진
