한큐전철 6300계 전동차 (쇼자쿠차고 소속 교토본선, 아라시야마선용 / 6량, 4량 편성]
1. 제원
데뷔 - 1975년
길이/폭/높이 - 19000 / 2850 / 4095
편성 - 6량편성(4M 2T) / 4량편성(2M 2T)
영업최고속도 - 110km/h / 아라시야마본선 70km/h
설계최고속도 - 120km/h
가속도 - 2.4km/h/s
궤간 - 1435mm
전기방식 - 직류 1.5kV
주전동기 - 직류직권전동기 TDK-8550-A(140kW)
편성출력 - 140kW * 4 * 4량 = 2,240kW(6량편성시)
기어비 - 5.31
제어장치 - 저항제어방식(ES767)
대차 - 민덴도이츠식 에어스프링 대차 FS-369A / FS-069A
브레이크방식 - HRD-1D 발전브레이크 병용 전기지령식 공기브레이크
신호장치 - AF궤도회로방식 ATS / 데드맨장치
수상경력 - 19회(1976) 블루리본상 수상
한큐 6300계는 교토본선의 특급운용을 담당하기 위해 설계-제조되었으며 총 8량편성 9편성 72량이 제조되었다. 원래 초기에 제작된 물량은 8편성 64량이며 1975년부터 1978년 사이에 제조되었다. 차체는 측면 2문형이어서 특급차량으로의 격을 갖추고 있는 것이 특징. 차체도 한큐에서 만들 수 있는 최대한 크게 만들었기 때문에, 차량한계가 다른 고베본선/다카라즈카본선/오사카시영 사카이스지선에 입선이 불가능하다.

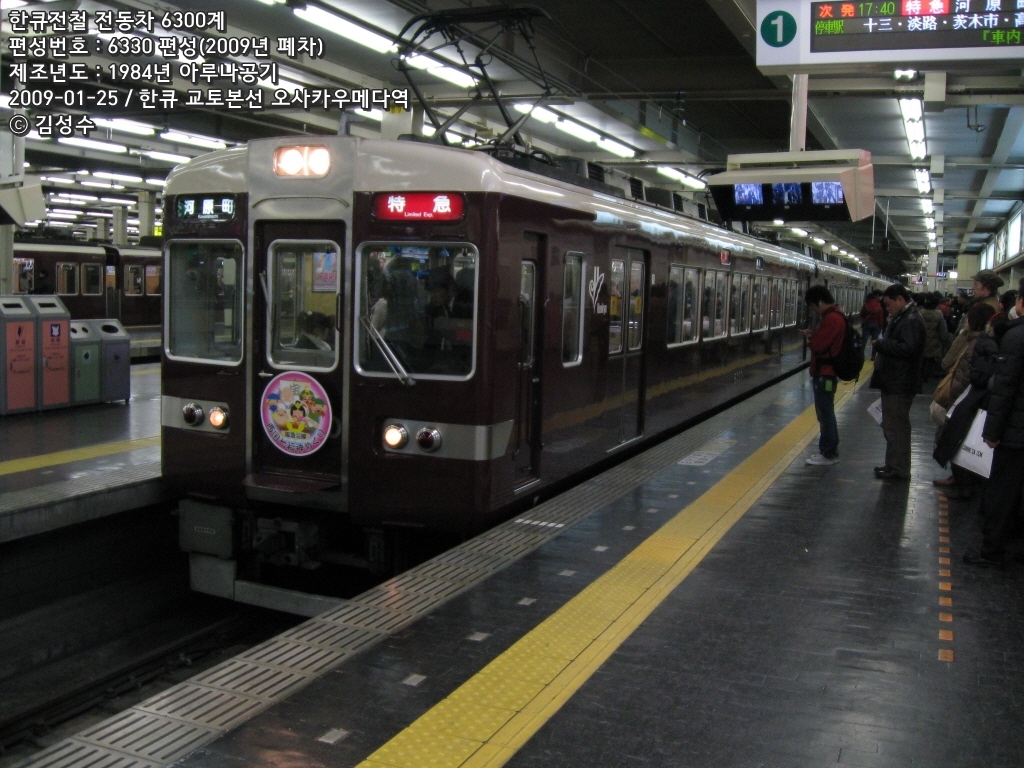

그 외의 전장품은 기존 5300계에 준한 사양을 가지고 있으며 1976년 블루리본상을 수상하였다. 1984년에는 다카츠키시/이바라키시역 부근 고가화 공사로 서행운전을 하게 되어 소요시간이 늘어나게 되자, 1편성을 더 신조하여 6330편성이 새롭게 등장하였다. 이 편성은 7300계 등의 후계차가 등장한 이후에 생산되었기 때문에 계자쵸퍼제어방식을 도입하는 등 신형차량과 사양이 비슷하다.

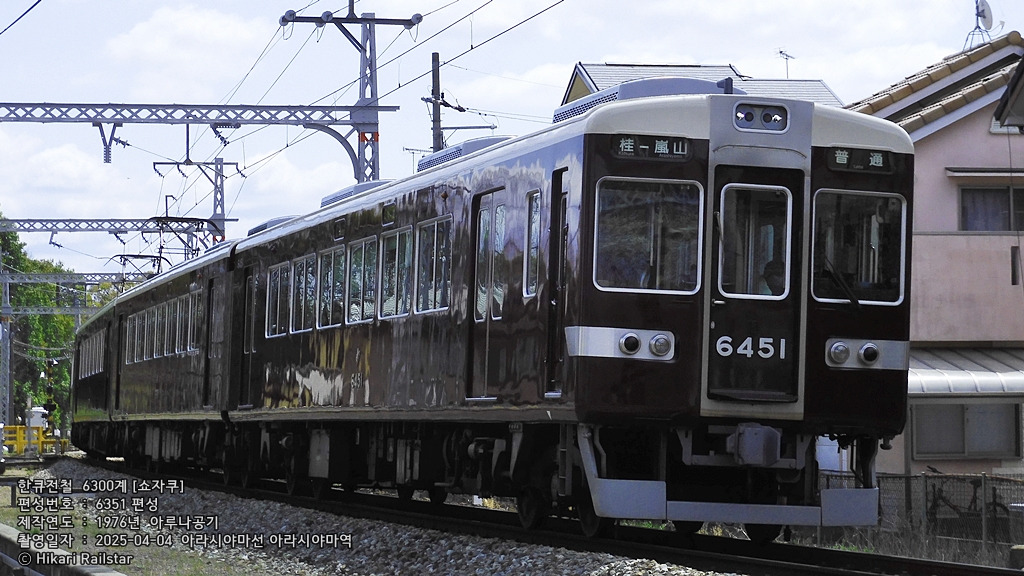

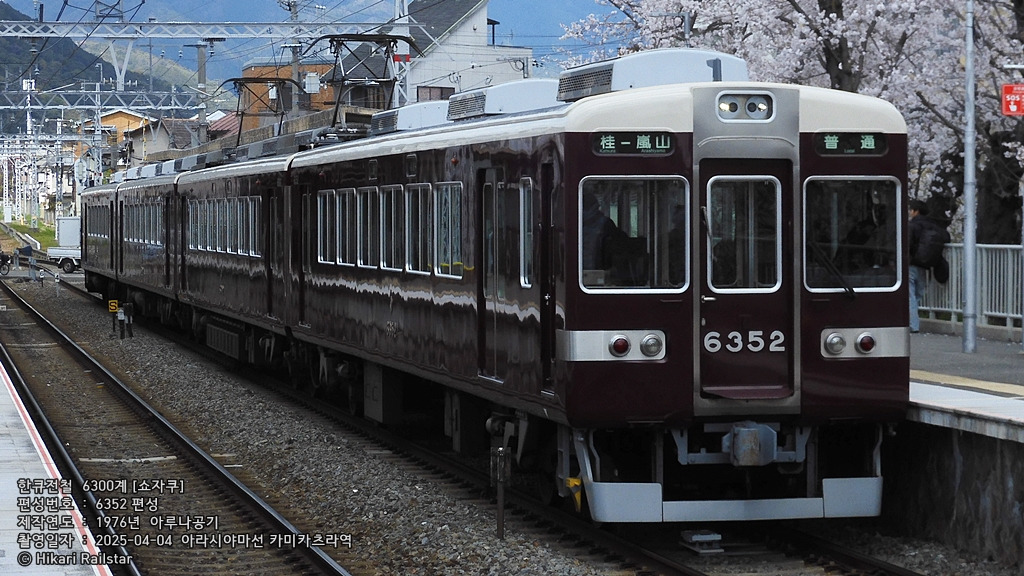

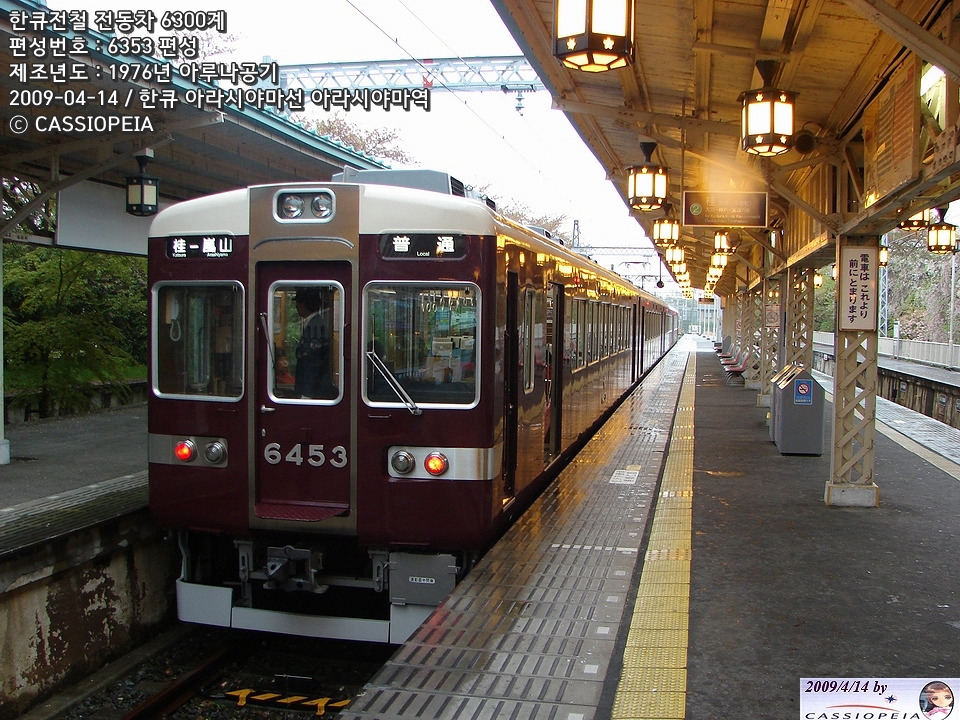

2007년 3월부터 아와지역에 특급이 정차하는 등의 변화로 2도어 차량으로는 밀려드는 승객의 승하차 시간을 맞출 수 없게 되어 6300계는 점차 특급운용에서 이탈되었고 순차적으로 9300계 신형차량이 도입되면서 6300계의 특급운용이 감소된다. 그 이후 6351/6352/6353편성은 중간차를 빼내고(폐차) 4량편성으로 재조합, 내장을 리뉴얼하여 한산한 선구인 아라시야마선으로 전속되었으며 관광객의 이용이 많은 노선이므로 리뉴얼 이후 1+2 좌석배열의 크로스시트 열차로 탈바꿈하였다. 2009년 4월 2일에 영업운전을 시작하며 아라시야마선의 터줏대감이던 2300계를 교체하게 된다.

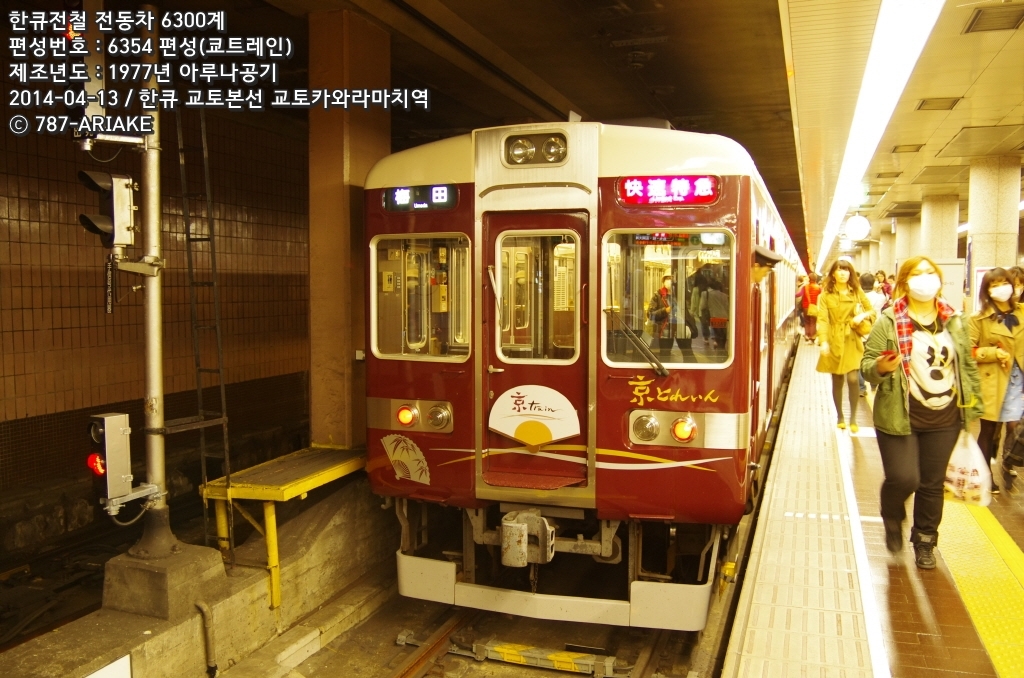

그 이후 리뉴얼되지 않은 6300계 나머지 편성들은 거의 모두 폐차가 되어 오히려 2300계보다도 먼저 폐차되는 수모(?)를 겪게 되며 1984년에 도입된 6330편성 또한 25년밖에 운용되지 못하고 2009년에 폐차된다. 그 중 6354편성은 특별히 선택을 받아 관광특급 <쿄트레인>으로 개조되어 6량편성으로 재편성, 2011년부터 영업운전을 시작하며 교토본선에서 유일하게 살아남은 6300계가 되었다.

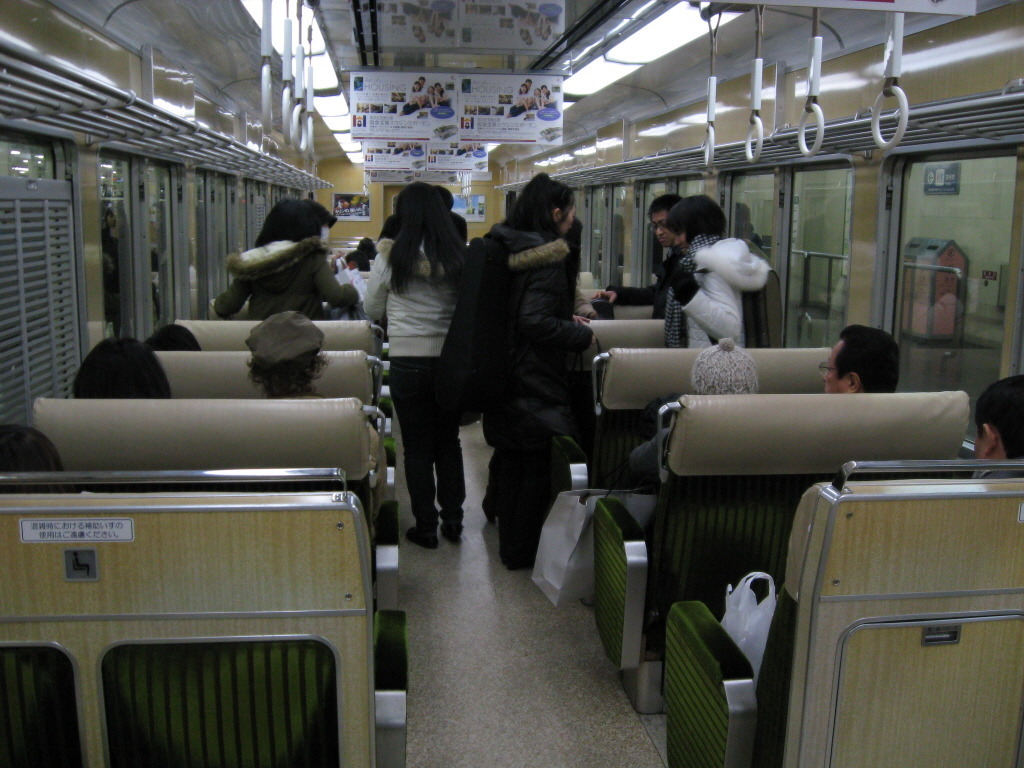

[6300계의 리뉴얼 전 실내]

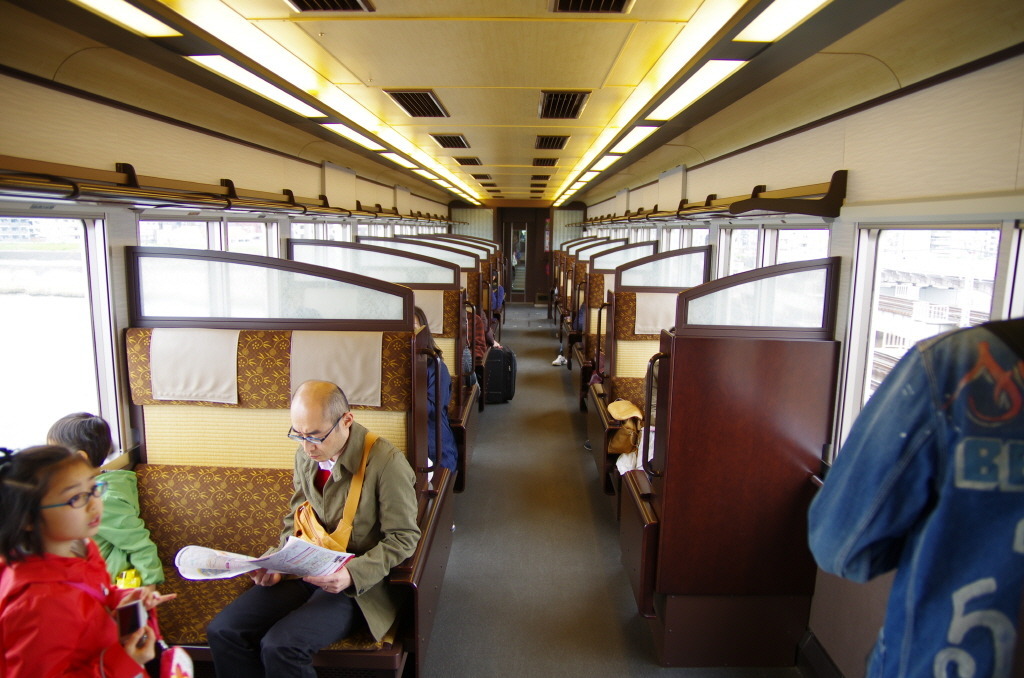

[관광열차 쿄트레인 3/4호차 사진 - 787-ARIAKE님]

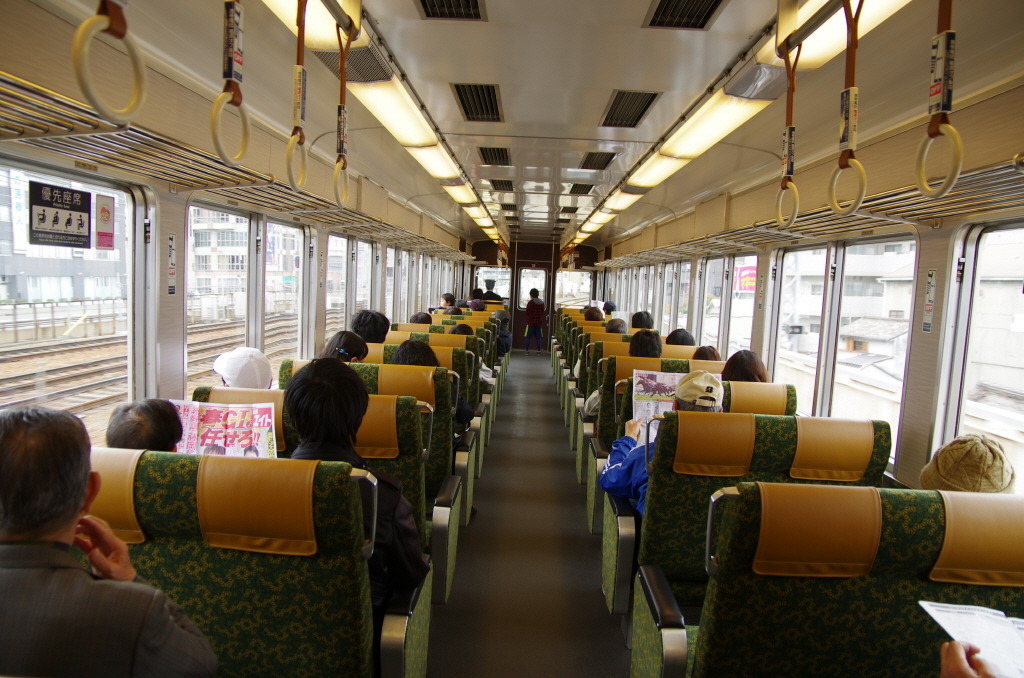

[쿄트레인 5/6호차 실내 사진 - 787-ARIAKE님]

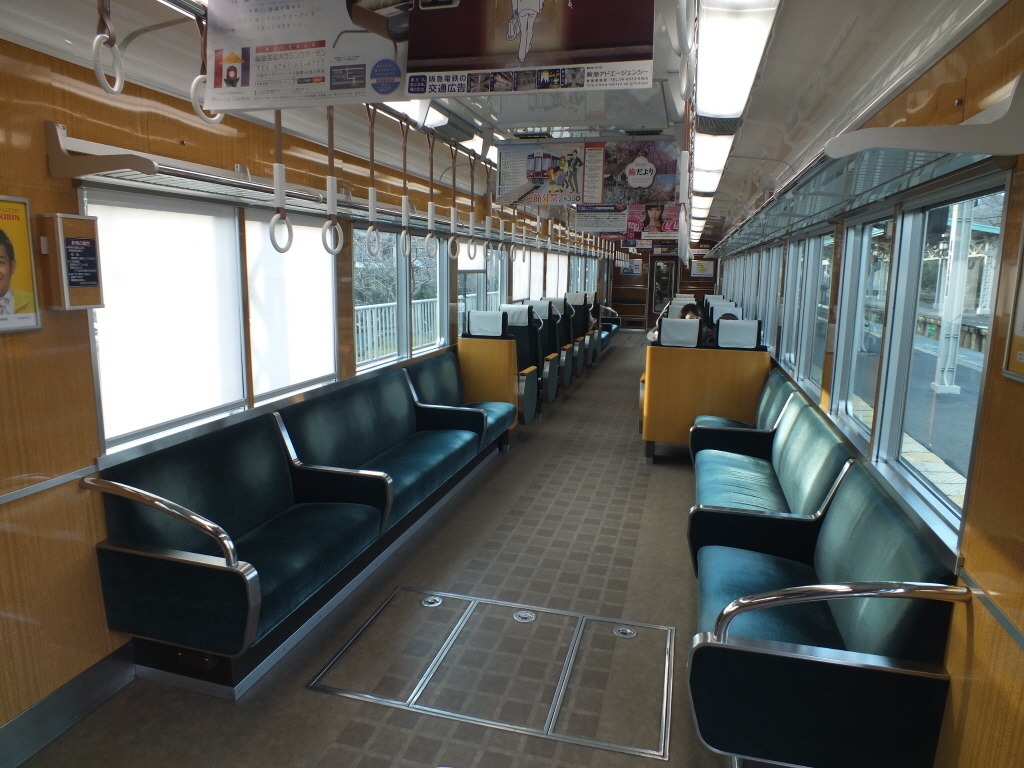

[아라시야마선 리뉴얼사양 4량편성 열차의 실내]
2. 운행노선
한큐 교토본선(6량편성/쿄트레인) / 한큐 아라시야마선(4량편성)
3. 재적현황 및 편성표
| <우메다 카와라마치/아라시야마> | |||||||
| <> <> | <> <> | ||||||
| 편성 | 6350 | 6800 | 6900 | 6800 | 6900 | 6450 | |
| Tc | M | M' | M | M' | Tc | ||
| 저항 | MG COMP | 저항 | MG COMP | ||||
| 6354F | 6354 | 6804 | 6904 | 6814 | 6914 | 6454 | 쿄트레인 |
| <카츠라 아라시야마> | |||||||
| <> <> | |||||||
| 편성 | 6350 | 6800 | 6900 | 6450 | |||
| Tc | M | M' | Tc | ||||
| 저항 | MG COMP | COMP | |||||
| 6351F | 6351 | 6801 | 6901 | 6451 | 리뉴얼 | ||
| 6352F | 6352 | 6802 | 6902 | 6452 | 리뉴얼 | ||
| 6353F | 6353 | 6803 | 6903 | 6453 | 리뉴얼 | ||
한큐전철 쇼자쿠차고 소속.
6량편성 1편성 6량, 4량편성 3편성 12량. 총 18량 운용
