도쿄모노레일 모노레일전동차 1000형(쇼와지마차량구 소속)

1. 제원

데뷔 - 1989년 7월

길이/폭/높이 - 15200(선두차 16200) / 3038 / 4362

편성 - 6량편성(6M)

영업최고속도 - 80km/h

설계최고속도 - 80km/h

가속도 - 3.5km/h/s

궤도방식 - 과좌식 모노레일

기어비 - 5.68

전기방식 - 직류 750V

주전동기 - 직류직권전동기(70kW)

편성출력 - 70kW * 4 * 6량 = 1,680kW(6량편성시)

제어장치 - 저항제어 방식

대차 - 2축보기 과좌식 대차

브레이크방식 - 발전제동 병용 전기지령식 공기브레이크(보안/주차제동)

신호장치 - ATC

  도쿄모노레일 1000형 전동차는 1989년 7월에 영업운전을 시작한 도쿄모노레일의 모노레일 차량으로, 최초의 6량 고정편성으로 제조된 차량이다. 차체의 선두부가 경사져 있어 스피디함을 강조한 형상으로, 비관통형 선두부를 채택하고 있으며 비상도어는 중앙에서 약간 오른쪽으로 치우쳐져 있다. 측면 출입문은 량당 한쪽에 2개씩 있다. 좌석은 4인용 박스시트를 기초로, 2인용 시트 및 운전석 뒷부분에 1인석 등이 다양하게 존재하는 구조이다.

  저항제어 방식으로 구동되며, 발전브레이크 병용 전기지령식 브레이크를 탑재하고 있으며 6량 전 차량이 전동차로 최고속도는 80km/g를 마크한다. 2002년 9월부터 1인승무 운전 및 자동안내방송이 시작되었다. 신형차량 10000형의 증비로 말미암아 일부 편성들이 운용에서 이탈하였으며 현재 10편성이 활약하고 있다. 10000형의 증비가 계속되면 전 차량 은퇴할 예정이다.

2. 운행노선

도쿄모노레일 하네다공항선

3. 차량기지 / 편성표

<모노레일하마마츠쵸   하네다공항제2터미널>
	모노레일	모노레일	모노레일	모노레일	모노레일	모노레일
편성	1000	1000	1000	1000	1000	1000
	Mc1	M2	M1'	M2'	M1	Mc2
	SIV	저항	SIV	저항	SIV	저항
	COMP		COMP		COMP

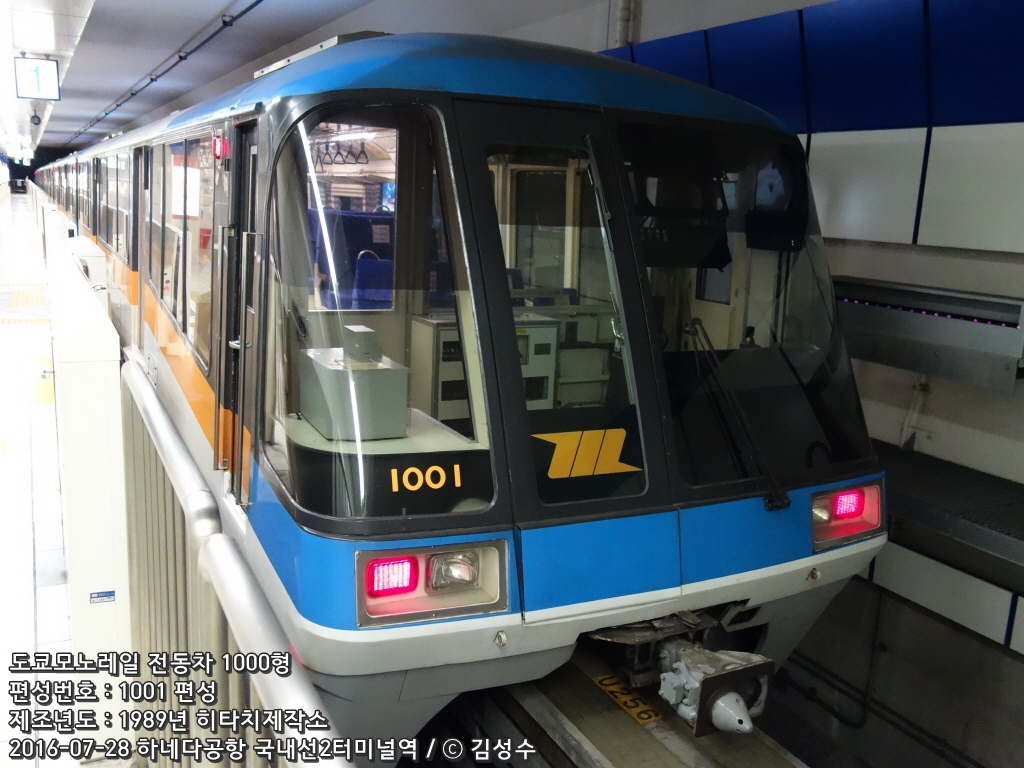

1001F	1001	1002	1003	1004	1005	1006
1007F	1007	1008	1009	1010	1011	1012
1031F	1031	1032	1033	1034	1035	1036

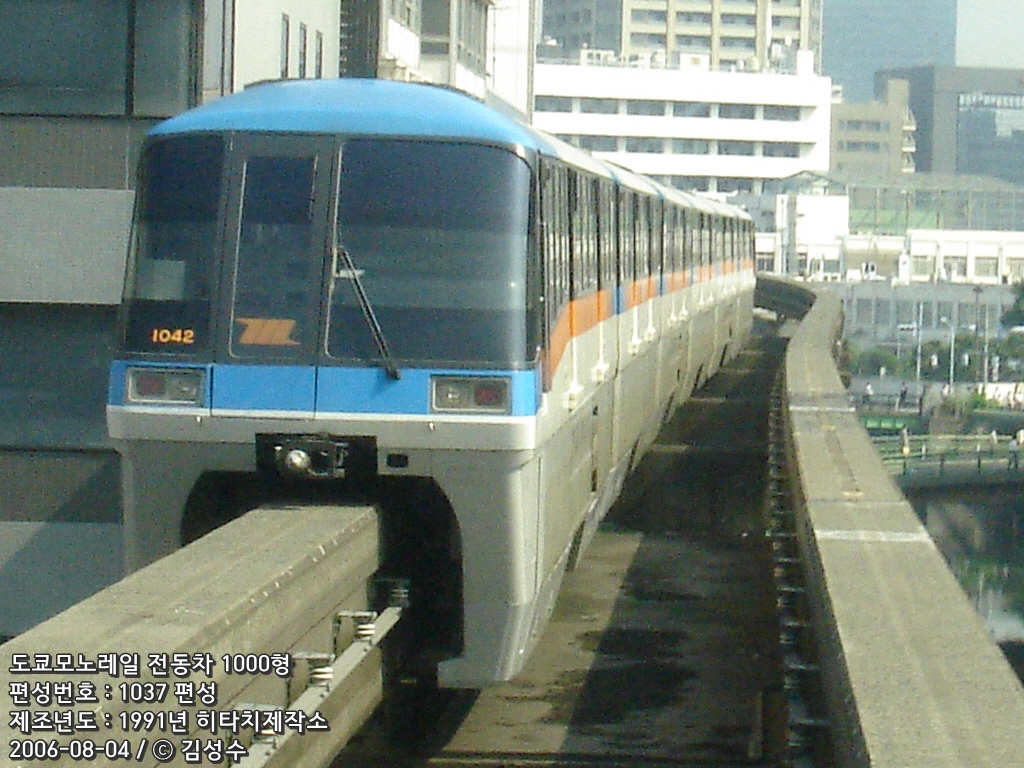

1037F	1037	1038	1039	1040	1041	1042
1043F	1043	1044	1045	1046	1047	1048
1049F	1049	1050	1051	1052	1053	1054

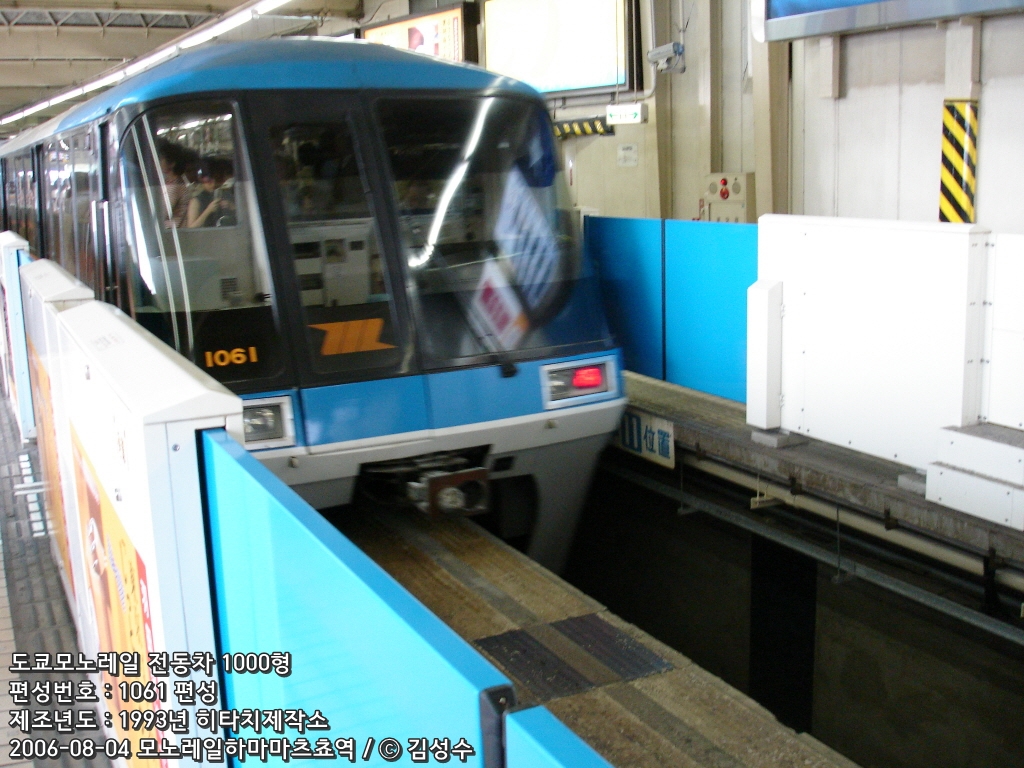

1061F	1061	1062	1063	1064	1065	1066
1079F	1079	1080	1081	1082	1083	1084
1085F	1085	1086	1087	1088	1089	1090

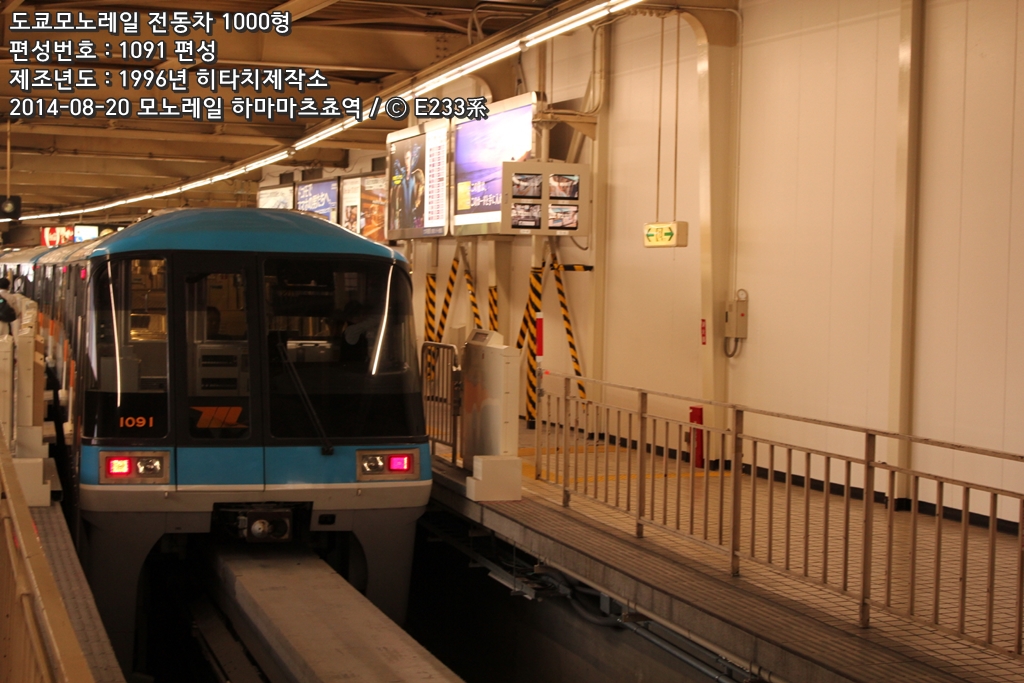

1091F	1091	1092	1093	1094	1095	1096

도쿄모노레일 쇼와지마차량구 소속.

6량편성 10편성 60량 운용.

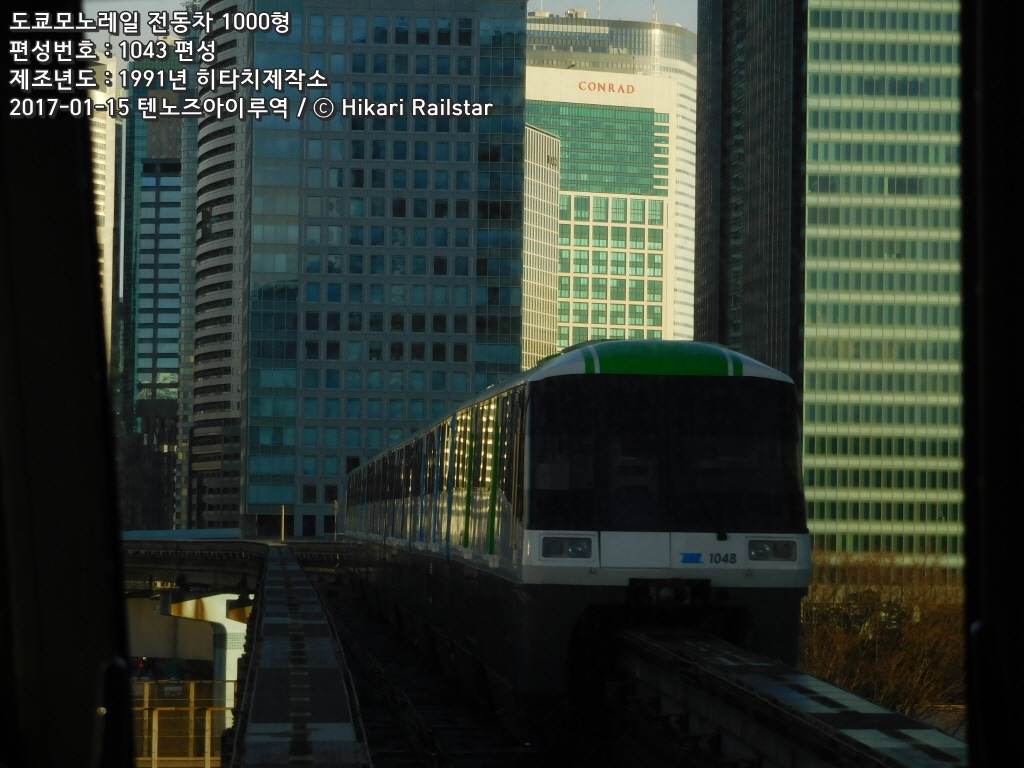

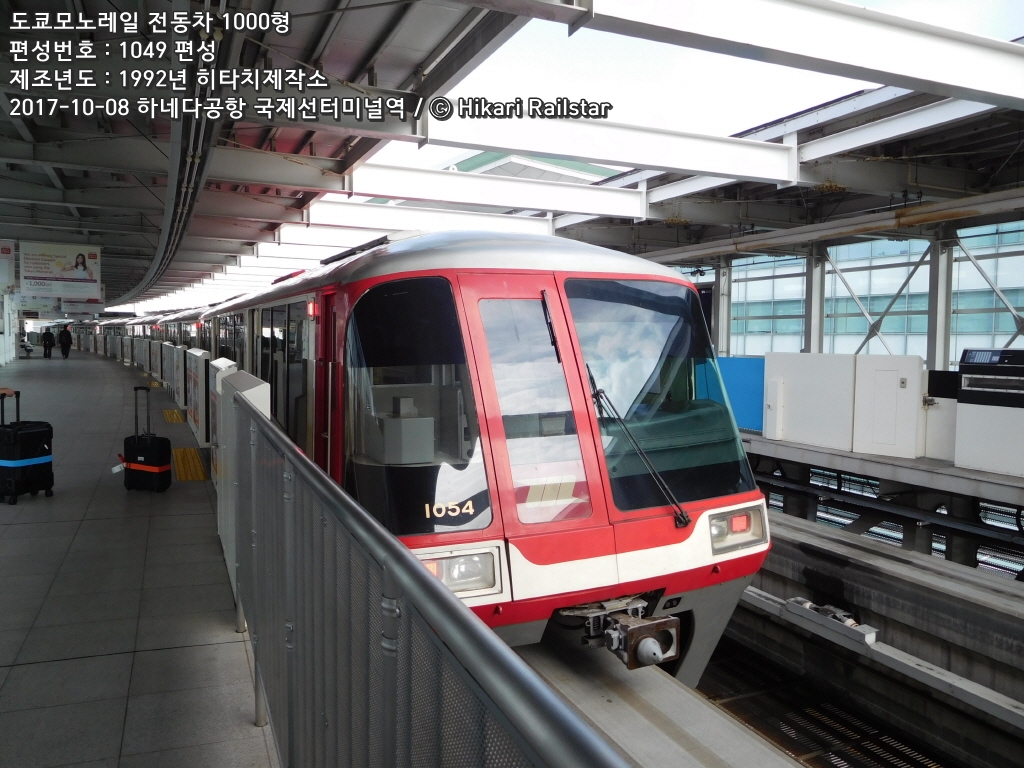

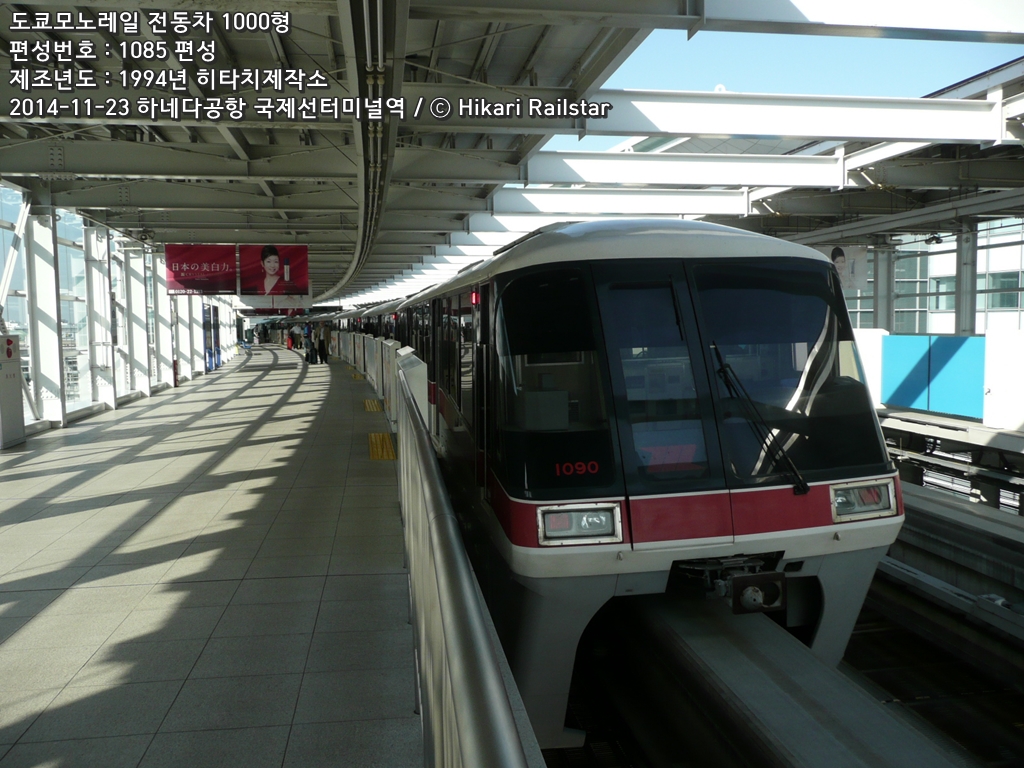

4. 회원 투고 사진

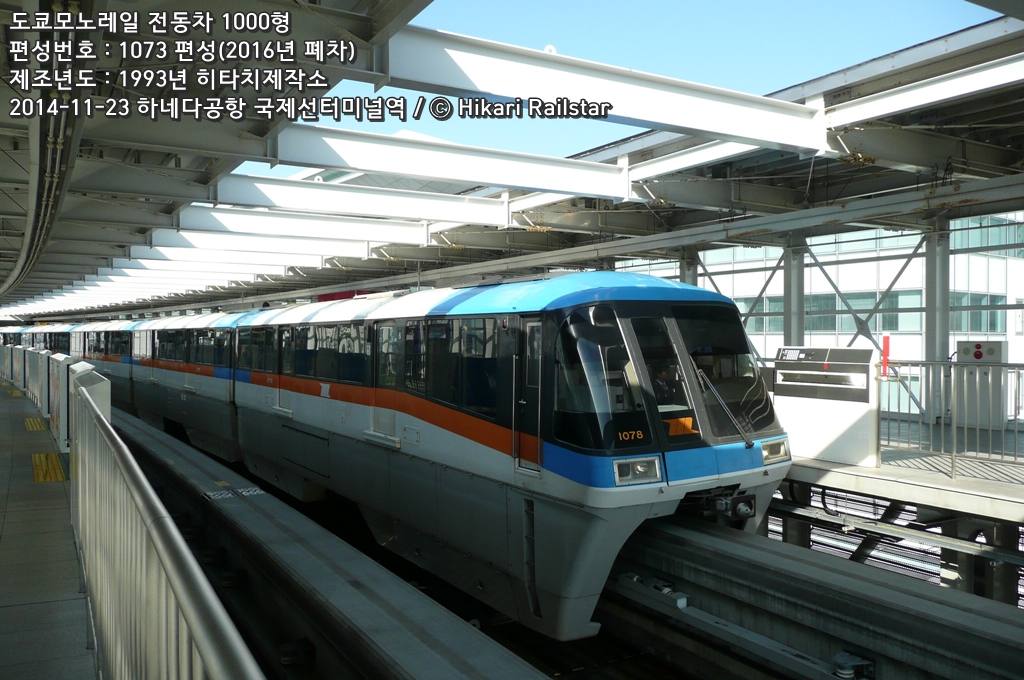

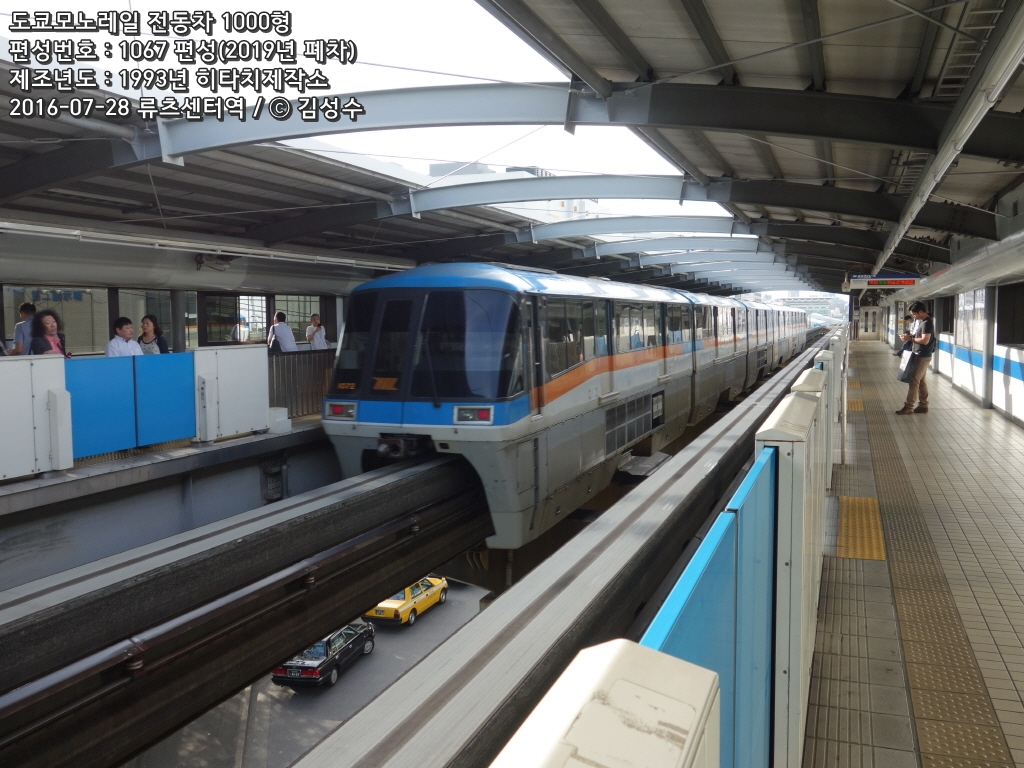

5. 은퇴차량 아카이브
