에치젠철도 전동차 MC6001/MC6101형(구 아이치환상철도 100형/300형)

1. 제원

데뷔 - 2003년 8월 25일(아이치환상철도 데뷔는 1988년)

길이/폭/높이 - 19000 / 2850 / 4100

편성 - 1량편성(1M)

영업최고속도 - 80km/h

설계최고속도 - 110km/h

궤간 - 1067mm

전기방식 - 직류 600V

주전동기 - 직류직권전동기 MT54(64kW)

기어비 - 4,82

편성출력 - 64W * 4 * 1량 = 336kW(1량편성시)

제어장치 - 저항제어방식 ES-791A

대차 - 볼스터리스 에어스프링 대차 ND-708

브레이크방식 - 발전제동 병용 전자직통공기제동

신호장치 - ATS

원 차량은 아이치환상철도가 1988년 개업시 운행을 시작한 100형과 300형을 기반으로 하고 있다. 2001년 열차 충돌사고로 케이후쿠전기철도가 후쿠이지역 철도운영에서 손을 뗸 뒤, 제3섹터 회사인 에치젠철도가 탄생했는데, 보유했던 차량이 노후화가 심각해서 아이치환상철도로부터 폐차를 양도받아(아이치환상철도는 2000계 신차량으로 교체) 운행을 시작하였다.

300형은 양운전대 차량이었으나 100형/200형은 2량 고정편성이어서 200형의 운전대를 100형의 연결부에 떼어붙이는 개조를 실시했으며, 아이치환상철도의 경우 1500V전압이 제공되나 에치젠철도는 600V전철화여서 기존 MT46으로는 심각한 출력저하현상이 일어나 JR동일본에서 113계 등에 사용되던 MT54전동기를 구입해서 장착, 출력을 끌어올렸다.

2. 운행노선

에치젠철도 미쿠니아와라선

에치젠철도 카츠야마에이헤이지선

3. 차량기지 / 편성표

<후쿠이 미쿠니아와라/카츠야마>
	<>
편성	Mc6001
	Mc
	저항 MG COMP
	6001
	6002
<후쿠이 미쿠니아와라/카츠야마>
	<>

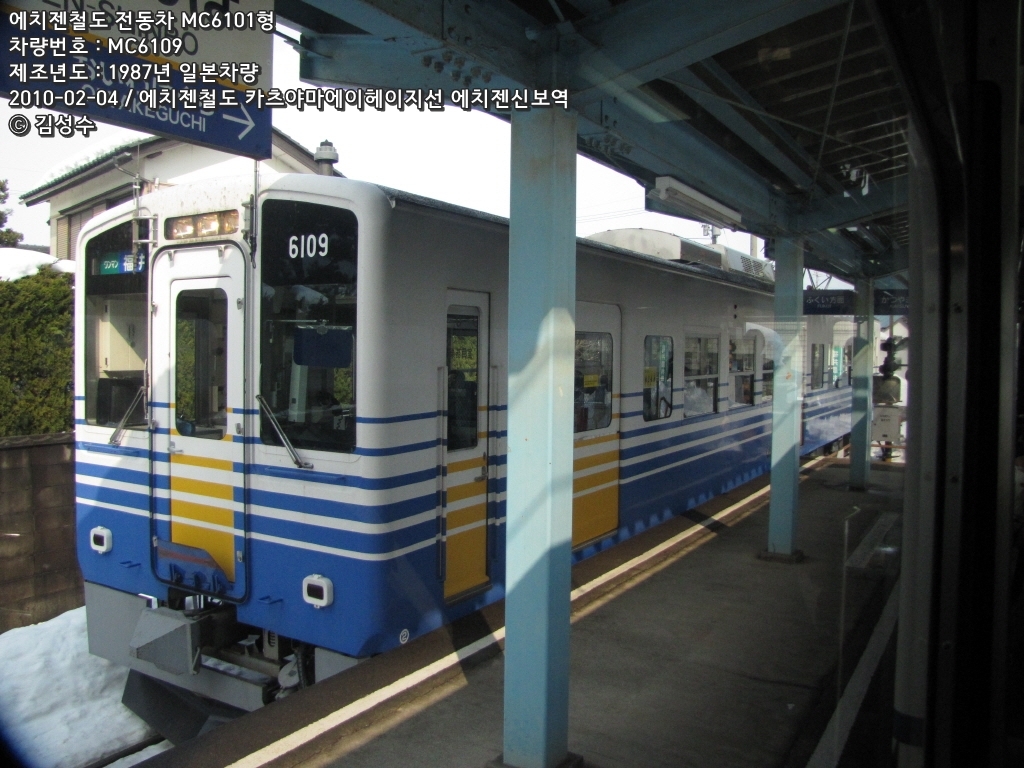

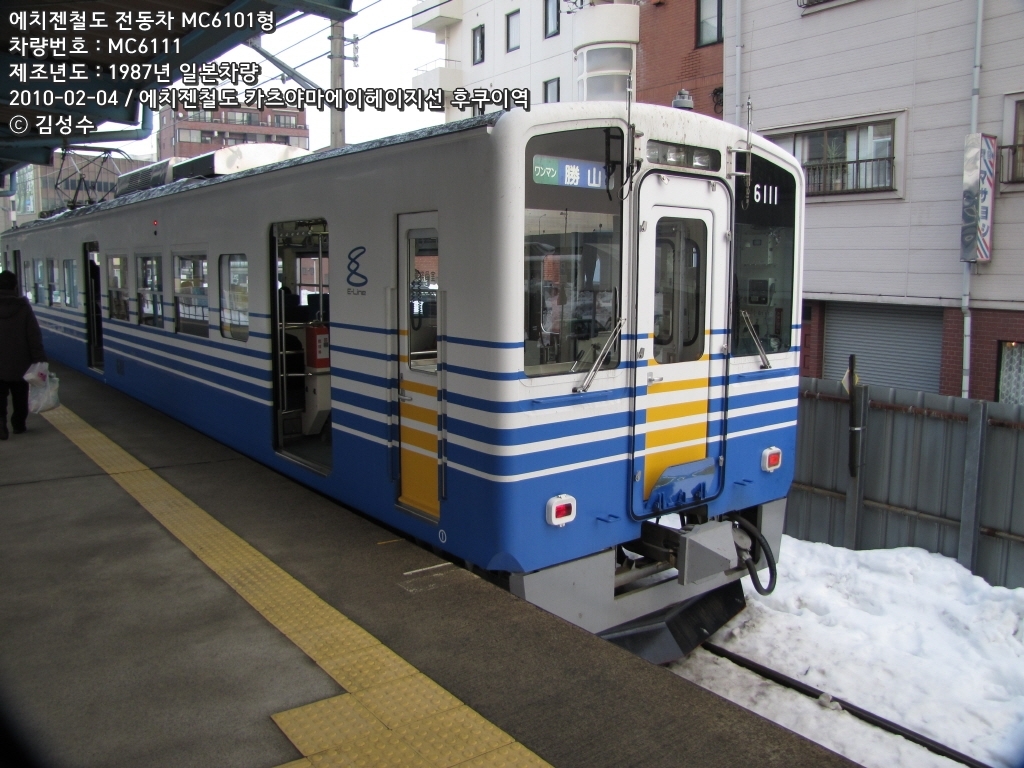

편성	Mc6101
	Mc
	저항 SIV COMP
	6101
	6102
	6103
	6104
	6105
	6106
	6107
	6108
	6109
	6110
	6111
	6112
