Ⅰ. 그네
1. 최소공간유지
최소공간(기구가 차지하는 공간 + 하강공간 + 자유공간)과 그네를 설치하기 위해 필요로 하는 설치공간(충격구역)을 확보하여야 한다.
1.2 자유하강높이 이상의 높이에서 낙하 시 충격을 흡수할 수 있는 충격흡수용 표면재 처리를 하여야 한다. 충격흡수용 표면재에 따른 시공 및 안전기준은 Ⅷ. 충격흡수용 표면재에 따른다.
2. 구성부품의 요건
그네를 구성하고 있는 구성부품은 다음 기준에 적합하여야 한다.
2.1 반복적인 스윙운동으로 인하여 끊어짐이나 파손을 방지하기 위해 설치 전에 그네 구성체의 연결 상태나 그네 좌석의 연결 상태, 구동 부품의 작동 상태 등을 정밀하게 확인하여야 한다.
2.2 매달림 구성체(그네줄)를 체인으로 사용하는 경우, 체인 개구부는 8.6 mm 이하 이어야 한다.
3. 그네의 최소공간 내에 기초물을 설치하며 다음을 만족하여야 한다.
3.1 목재로 된 그네의 기둥에는 직접적으로 콘크리트로 기초를 할 경우 목재위에 캡 등을 씌워 직접적인 접촉을 막고 목재가 1/3이상 박히도록 한다. 또한 목재는 방부처리 하여 부패하지 않도록 하여야 한다.
3.2 철재기둥을 기초하는 경우 철재는 이음매 없이 사용하고 부득이 하게 이음을 할 경우에는 응력이 가장 적게 발생하는 부위에 이음 되어야 한다.
3.3 고정 철물이나 연결고리 등의 철물은 헐렁거리거나 빠지지 않도록 연결하여 고정한다. 또한 모든 금속재는 녹, 부식 방지를 위하여 도장 및 도금하여 처리하고 용접부위는 연마하여 매끈 하게 처리되어야 한다.
3.4 기초 부위는 대부분 콘크리트로 주춧대나 고정 장치를 하기 때문에 콘크리트가 충분히 양생 될 때 까지 구성체를 비롯한 좌석을 연결하지 않아야 한다. 또한 양생된 콘크리트에 직접 볼트를 이용하여 고정하는 경우 콘크리트의 두께를 확인하고 고정하여야 한다.
(그림 2)
4. 그네 기둥과 좌석사이의 최소공간, 그네 좌석 사이의 최소공간, 그네 좌석의 안정성, 지면간격 등을 고려하여 그림2와 같이 매달림 구성체와 좌석을 설치한다.
4.1 지면 간격은 얽매임을 피하여야 한다. 일반 좌석 그네의 경우 어린이가 타고 있는 조건으로 측정 시 350 mm 이상 이어야 하며, 타이어 그네의 경우 400 mm 이상이어야 한다. (어린이가 타고 있는 조건이란 어린이 사용자 수 1명 : 69.5kg, 2명 : 130kg의 무게를 가한 상태를 의미한다.)

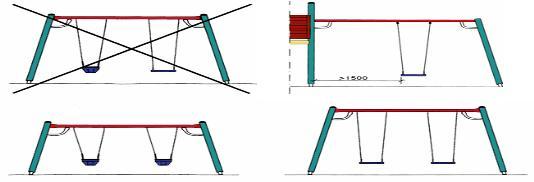

4.2 유아용과 비교적 높은 연령층의 아동용 그네가 그림3과 같이 동일한 기둥 내에 설치되어서는 안 된다.
(그림 3)
4.3 하강공간의 범위는 요구되는 최소공간과 길이방향은 같고, 폭은 좌석 너비가 500mm미만인 경우 최소 1750mm, 좌석 너비가 500mm 초과 시는 그 만큼 더 넓어지므로 필요 공간(1750mm+초과된 수치)을 확보하여야 한다.
5. 그네가 운동하고 있는 주위로 어린이의 접근을 막고, 그네를 이용하는 어린이들의 시선이 타는 방향으로만 유지할 수 있도록 담이나 울타리를 최소 공간 밖에 설치하여야 한다.
5.1 울타리를 설치할 경우 중심부에서 비교적 가까이 위치한 울타리 구석 부분에 한 개 이상의 출입구를 만들어 어린이들이 그네 뒤쪽에서 기다리거나 돌아다니지 않도록 하여야 한다.
5.2 출입구는 출입속도를 제한할 수 있는 형태로 설계되어 설치되어야 한다.
6. 그네 베어링 집은 정밀하게 조립, 시공하여 쉽게 풀리지 않도록 하여야 한다.
7. 정기시설검사 시 중점 점검사항
위의 설치기준 이외에 다음사항을 만족하여야 한다.
7.1 그네 고리 및 좌석 판은 풀리거나 파손되지 않아야 한다.
7.2 그네 연결 베아링의 회전은 원활하여야 한다.
7.3 그네 줄은 꼬여있지 않아야 하며 좌우 균형이 맞아야 한다.
7.4 심한 녹이 없어야 하며 금이 간 곳이 없어야 한다.
7.5 금속부의 도료(페인트 등)는 심한 벗겨짐이 없어야 한다.
7.6 볼트, 너트 등의 부품은 탈락 및 심한 마모가 없어야 한다.
7.7 그네 바닥면은 심한 패임 현상이 없어야 한다.
