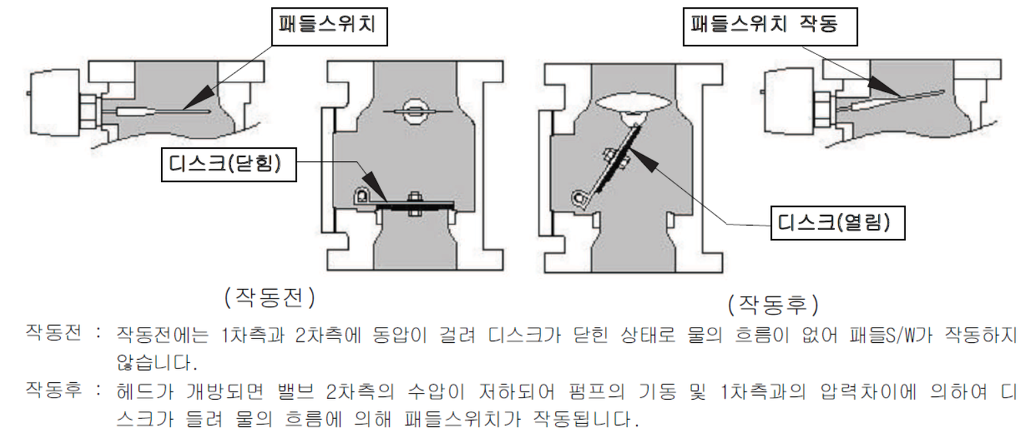

패들형
ALARM VALVE (알람밸브)
* 설 명

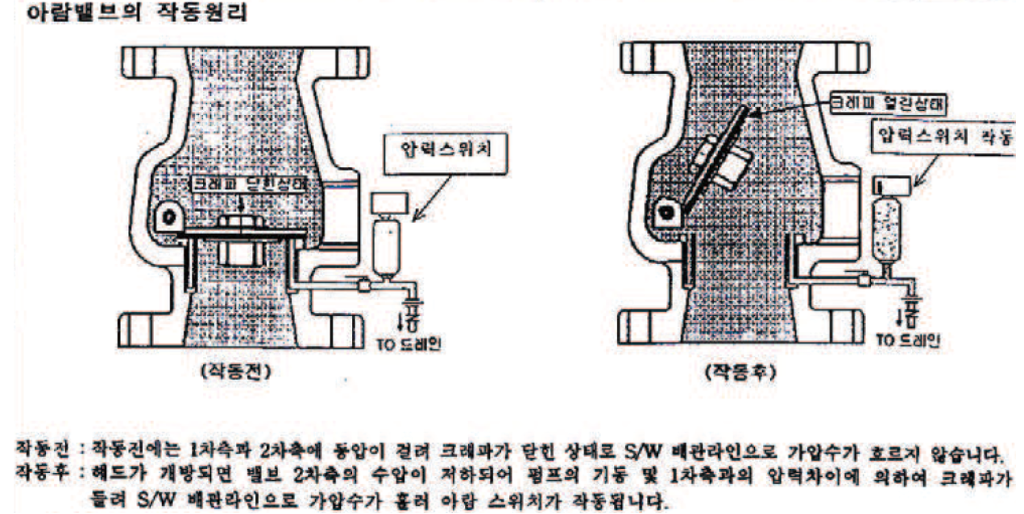

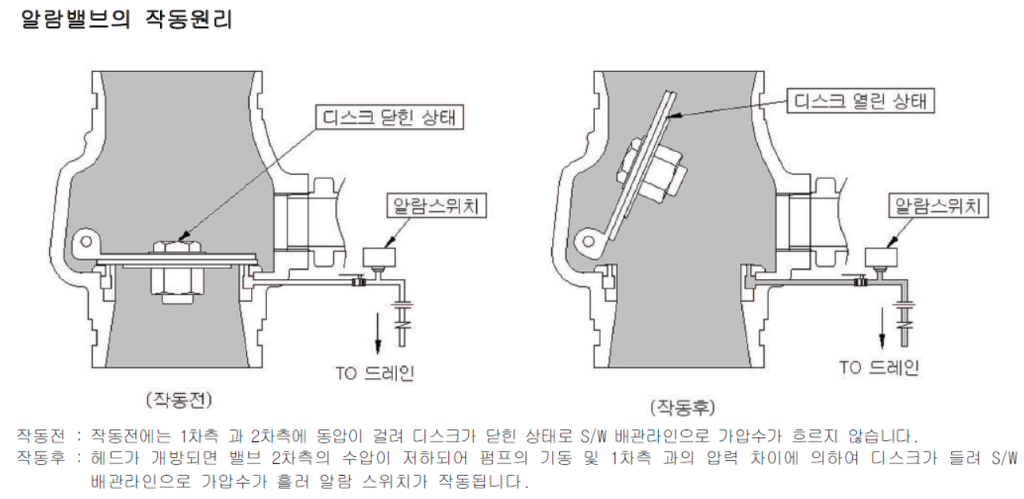

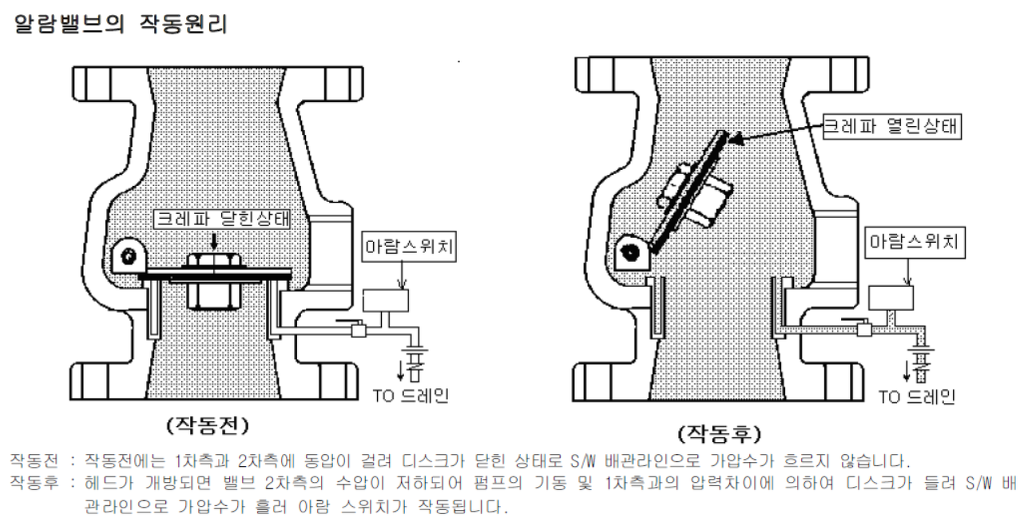

화재로 인해 헤드가 개방되거나 시험시 (시험밸브함 밸브개방) 밸브내부의물의 흐름으로 크래퍼가 개방되면
경보라인으로 압력 S/W에 수압을 가하게 되므로 전기적으로 경보를 울리게 됩니다.
알람배브는 Check기능이 있어 2차측 가압수가 1차측으로 흐를 수는 없으며,2차측 유수량이 15ℓ pm 이내일
때는 경보없이 수원공급이 가능하나, 일정량 이상 흐를 때에는 리터당 참바 내부에 가압수가 축척되어경보를
울리는 구조이므로 순간 압력변동등의 충격에 강하며오보가 없고 작동이 확실합니다.
* 작 동 준 비 방 법

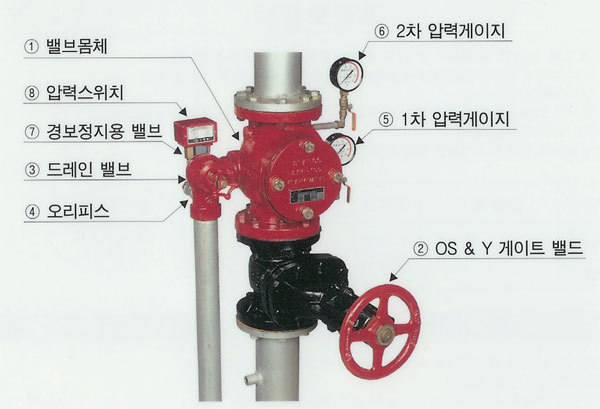

1. ③번 드레인 밸브와⑦번 경보정지용 밸브를 잠그어 준다.
2. ②번 OS&Y GATE 밸브를서서히개방한다. 이때 시험밸브함내밸브를 개방시켜서 배관내부의 AIR를 제거
하여 주십시오.
3. ⑤번 1차압력계와 압력계와 동일압력이 표시되면 ⑦번 경보정지용 밸브를 열어 주십시오.
* 작 동(알람) 시 험 방 법
1. ③번 드레인 밸브를 열거나 시험밸브함내의 밸브를 열어줍니다.
(80LPM 이상의 물이 흐를때 크레파가 열리면⑧번 압력스위치 연동으로 경보가 울림니다.
2. 개방시켜서③번 드레인 밸브와 시험밸브를 잠그면 1차.2차측 동일압력이표시되며 정상작동 준비상태로
복구 됩니다.
*주의: 작동후 복구가 되지않을 경우 ④번 동관연결 니플로 3m m오리피스가 막히는 경우는 복구 불능이 되며
이때는 니플분해 후 이물질을 제거하여 주십시오.
* 압 력 스 위 치 결 선 방 법
1. 압력스의치는 밸브전용으로 설계되어 있어 압력셋팅이 필요 없으므로 결선만 하시면 됩니다.
* 점 검 및 조 치 요 령
|
이 상 발 행 |
원 인 |
처 리 방 법 |
|
셋팅이 안될때 |
압력이 적을때 |
펌프자동운전 확인 |
|
드레인누수 |
시이트에 이물질이 붙었을때 |
이물질제거 |
|
펌프압력이 적을때 |
펌트자동운전 확인 | |
|
패킹홀다 파손 |
A/S 센터로 연락(파손시 교체) | |
|
작동후 경보신호가 불량일때 |
경보정지 밸브가 폐쇄됨 |
개방시킨다 |
|
80LPM의 물이 흐르지 않으때 |
펌프운전 확인 | |
|
수신기 점검 |
수신기 경보스위치를 정상 위치에 놓는다. | |
|
작동후 복구가 안될때
|
오라파스가막힘 |
분해후 이물질 제거 |
|
드레인 누수 |
A/S 센터로 연락(파손시 교체) | |
|
알람스위치 접점 불량 | ||
|
드레인 개방시 배수가 안될때 |
배관말단이 막혔다 |
드레인 배관을 개방 |
|
부품파손 |
취급시 및 자연파손 |
교체(취급부주의품은 제외) |
|
동파 |
교체(수시로 실내온도 체크) |
* 취 급 시 주 의 사 항
1. 밸브내부에 이물질이 들어가지 않도록 주의하여 주십시오(밸브 개방이 원인)
2. 배관 내압시험시에는 압력스위치 라인에 설치된 ⑦번 경보정지용 밸브를 잠그어 주십시오.
3. 운반 및 설치시에는 주위 배관을이 손상되지 않도록 주의하여 주십시오.
4. 압력스위치는 소모품이므로 구입하여 사용하여 주십시오.(점검 및 조치요령 참고)
5. 겨울철(한냉지)에는 동파발새의 우려가 있으므로 적절한 보온조치를 하고, 밸브는 정기적으로
점검하여 주시기 바랍니다.
6. A/S 신청시에는 희망일 3일전에 신청하여 주시고, 이상발생상황을 미리 체크하시면 신속하고
만족스러운 점검을 받을실 수 있습니다.
7. A/V는 체크타입 밸브로 펌프 가동시 수격현상으로 2차 압력의 누적으로 과압이 생기므로 수시로
점검이 필요하며 1차와2차가 동압이 이루어지게한다.
|
알람 밸브 항상 배관 내부에 가압수가 충만되어 있는 상태이므로 겨울철이나 동결점 이하의 온도에 대비하여 보온이나 Heat Tracing 을 해주셔야 합니다. |
|
작동 연결라인으로 압력S/W에 수압을 가하게 되므로 전기적 또는 기계적(위터모터공)으로 경보를 울리게 됩니다. 알람밸브는 체크 기능이 있어 2차측 가압수가 1차 측으로 흐를수는 없으며, 2차측 유수량이 15lpm 이내일때는 경보없이 수원 공급이 가능하나, 일정량이상 계속 흐를때에는 리타딩참바 내부에 기압수가 측정되어 경보를 울리는 구조이므로 순간 압력변동등의 충격에 강하며 오보가 없고 자동이 확실합니다. |
| 사양 호칭규격:65A, 80A, 100A, 150A 사용압력범위:1,5㎏/㎠~14㎏/㎠ 시험압력:내압 20㎏/㎠ 연결부:KSB 1511 10K Flange 재질:Cast Iron(GC20), Bronze(BC6) 중량:18㎏, 20㎏, 34㎏, 54㎏ |
|
*. 설비의 종류 | ||||||||||||||||||||
| ||||||||||||||||||||
| 2) 스프링클러 압력 셋팅 방법 XX빌딩에 설치되어 있는 설비 방식은 폐쇄형 스프링클러 헤드를 사용하는 습식 스프링클러 설비 (WET-PIPE TYPE),건식 스프링클러 설비(DRY-PIPE TYPE)가 설치되어 있는데 압력셋팅 방법의 예는 다음과 같다. 저층부(B6F ~ 10F) 고층부(B6F ~ 23F) 실양정: 69.8M (70M) 실양정: 120.6M(121M) 전양정: 111.12M(120M) 전양정: 175.95M(185M) | ||||||||||||||||||||
| ||||||||||||||||||||
|
3) 습식 스프링클러 설비(WET-PIPE SPRINKLER SYSTEM) | ||||||||||||||||||||
