가압송수장치의 양정 계산
(1) 고가수조을 이용한 가압송수방식의 낙차는 다음과 같이 산정하여 계산한다.
H = h₁ + h₂ + 17 m
H : 필요한 낙차 (m)
h₁: 소방용호스 마찰손실 수두 (m)
h₂: 배관 및 밸브류의 마찰손실 수두 (m)
17 m : 노즐선단의 방수압력환산 수두
( 1 ㎏/㎠ = 10m )
고가수조에는 수위계, 급수관, 배수관, 오버플로우관, 감수경보장치 및 맨홀 등을
설치하여야 한다.
(2) 압력수조에 의한 가압송수장치에서 압력수조에 충전하여야 할 압력은 다음의
계산식에 의하여 산정한다.
P = p₁+ p₂ + p₃ + 1.7 ( ㎏/㎠)
P : 압력수조에 필요한 압력(㎏/㎠)
p₁ : 소방용 호스의 마찰손실 수두압(㎏/㎠)
p₂ : 배관 및 부속밸브류 마찰손실 수두압(㎏/㎠)
p₃ : 낙차의 환산수두압(㎏/㎠)
1.7 (㎏/㎠) : 옥내소화전 노즐선단의 방수압력
압력수조에는 수위계, 배수관, 급수관, 급기관, 맨홀, 압력계, 안전장치 및 자동식
에어콤프레샤(공기압축기) 등을 설치하여야 한다.
(3) 펌프에 의한 가압송수장치
H = h₁ + h₂ + h₃ + 17 m
H : 전양정(m)
h₁: 소방용호스의 마찰손실 수두(m)
h₂: 배관 및 밸브류의 마찰손실 수두(m)
h₃ : 낙차(m)
17m : 옥내소화전 노즐선단의 방수압력 환산수두(m)
• 양정계산의 예(例)

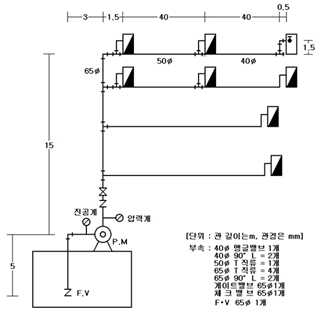

(그림 1) 옥내소화전설비의 양정계산 例
펌프에의한 가압송수장치의 양정계산 예를 들어보면,
윗식 H = h₁ + h₂ + h3 + 17 m 에서
① h₁(호스 마찰손실 수두) - <표 - 6 >참조
(15m × 2 본)× = 3.6m
② h₂(배관 및 관부속품 마찰손실수두)-<표- 7 >,<표- 8 >참조
㉠ 40A 배관
▷ 직관 길이 : 1.5m + 0.5m + 40m = 42m
▷ 관부속품 상당관 길이
- 앵글밸브(1개) : 6.5m × 1개 = 6.5m
- 엘보(90°- 2개) : 1.5m × 2개 = 3m
▷ 40A 배관 전체 길이 : 42m + 6.5m + 3m = 51.5m
∴ 51.5 × = 6.86m
㉡ 50A 배관
▷ 직관 길이 : 40m
▷ 관부속품 상당관 길이
- T(티이 직류 - 1개) : 0.6m × 1개 = 0.6m
▷ 50A 배관 전체 길이 : 40m + 0.6m = 40.6m
∴ 40.6m × = 6.05m
㉢ 65A 배관
▷ 직관 길이 : 1.5m + 15m + 3m + 5m = 24.5m
▷ 관부속품 상당관 길이
- T(티이 직류 - 4개) : 0.75m × 4개 = 3m
- 엘보(90°- 2개) : 2.4m × 2개 = 4.8m
- 게이트밸브(1개) : 0.48m × 1개 = 0.48m
- 체크밸브(1개) : 10.2m × 1개 = 10.2m
- 후드밸브(1개) : 10.2m × 1개 = 10.2m
▷ 65A배관 전체길이 : 24.5m+3m+4.8m+0.48m+10.2m+10.2m=53.18m
∴ 53.18m × = 5.06m
그러므로 h₂= ㉠ + ㉡ + ㉢
h₂= 6.86m + 6.05m + 5.06m = 17.97m
③ h3 (낙차: 후드밸브에서 최상층 방수구까지의 수직 높이)
h3 =1.5m + 15m + 5m = 21.5m
따라서 전양정(H) = ① + ② + ③ + 17m 이므로
= 3.6m+17.97m+21.5m+17m = 60.07m 이다.
<표- 6> 소방용호스의 마찰손실수두(호스 100m당)
|
구경종별
유량 (ℓ/min) |
호스의 구경(㎜) | |||||
|
40 |
50 |
65 | ||||
|
마제호스 |
고무내장 호 스 |
마제호스 |
고무내장 호 스 |
마제호스 |
고무내장 호 스 | |
|
130 |
26 |
12 |
7 |
3 |
- |
- |
|
350 |
- |
- |
- |
- |
10 |
4 |
<표- 7> 직관의 마찰손실수두 (관길이 100m 당)
|
유 량 (ℓ/min) |
관의 구경(㎜) | ||||||
|
40 |
50 |
65 |
80 |
100 |
125 |
150 | |
|
130 |
13.32 |
4.15 |
1.23 |
0.53 |
0.14 |
0.05 |
0.02 |
|
260 |
47.84 |
14.90 |
4.40 |
1.90 |
0.15 |
0.18 |
0.08 |
|
390 |
31.60 |
9.34 |
4.02 |
1.10 |
0.38 |
0.17 | |
|
520 |
15.65 |
6.76 |
1.86 |
0.64 |
0.28 | ||
|
650 |
10.37 |
2.84 |
0.99 |
0.43 | |||
|
780 |
3.98 |
1.38 |
0.60 | ||||
<표 -8> 관이음쇠․밸브류 등의 마찰손실수두에 상당하는 직관길이(m)
|
종 류 호칭경 |
90o엘보 |
45o엘보 |
90o T (분류) |
카플링 90o T (직류) |
게이트 밸 브 |
볼밸브 |
앵 글 밸 브 |
|
15 25 32 40 50 65 80 100 125 150 |
0.60 0.90 1.20 1.5 2.1 2.4 3.0 4.2 5.1 6.0 |
0.36 0.54 0.72 0.9 1.2 1.5 1.8 2.4 3.0 3.6 |
0.90 1.50 1.80 2.1 3.0 3.6 4.5 6.3 7.5 9.0 |
0.18 0.27 0.36 0.45 0.60 0.75 0.90 1.20 1.50 1.80 |
0.12 0.18 0.24 0.30 0.39 0.48 0.63 0.81 0.99 1.20 |
4.50 7.50 10.50 13.8 16.5 19.5 24.0 37.5 42.0 49.5 |
2.4 4.5 5.4 6.5 8.4 10.2 12.0 16.5 21.0 24.0 |
(주) ① 이표의 엘보․티이는 나사접합의 관이음쇠에 적합하다.
② 이경소켓, 푸쉬는 대략 이 표의 45o 엘보와 같다. 다만, 호칭구경이 작은 쪽을
따른다.
③ 스윙체크밸브․후드밸브는 표의 앵글밸브와 같다.
④ 소화전은 그 구조․형상에 따라 표의 유사한 밸브와 같다.
⑤ 밴드는 표의 캬플링과 같다.
⑥ 유니온․후렌지․소켓은 손실수두가 근소하기 때문에 생략한다.
⑦ 자동경보밸브는 일반적으로 스윙체크밸브와 같다.
⑧ 포소화설비의 자동밸브는 일반적으로 볼밸브와 같다.
<표- 9> 관경과 유수량
|
사용관경 (mm) |
관이 담당하는 허용유수량(ℓ/min) |
|
40 |
130 |
|
50 |
260 |
|
65 |
390 |
|
80 |
520 |
|
100 |
650 |
2. 옥내소화전 가압펌프의 기동 정지점 설정 원칙
1) 배관 내에는 상시 자연압력+최소방수압 이상으로 가압되어 있어야 한다.
2) 화재 시 기동된 소화펌프는 정지되어서는 안된다.
3) 소화펌프의 정지는 수동이 원칙이며, 자동으로 할 경우에는 체절압력 직근 또는
릴리프밸브 작동점 직근에 정지점이 설정되어야 한다.
4) 충압펌프의 용량은 화재 시 예상되는 최소유량보다 커서는 안된다
