1. 개 요
슬로터(Slotter)는 상하로 왕복운동하는 램의 절삭운동으로 테이블에 수평으로 설치된 일감을 절삭하며 셰이퍼를 직립형으로 한 공작기계로써, 램의 운동방향이 다를 뿐 절삭기구가 같은 것으로 수직셰이퍼(Vertical Shaper)라고 불리기도 한다.
램은 적당한 각도로 기울일 수 있고, 경사면을 절삭할 수 있으며, 이송은 테이블로 전후 좌우로 이송한다.
2. 슬로터의 크기 및 가공 종류
(1) 슬로터의 크기
1) 램의 최대 행정
2) 테이블의 이동거리 및 회전테이블의 지름
3) 테이블의 크기
(2) 가공 종류
1) 축 구멍의 키홈 절삭
2) 구멍의 내면 및 곡면 가공
3) 내접기어 가공
4) 스플라인 구멍 가공
3. 슬로터의 구조
(1) 램의 운동기구
1) 크랭크식
2) 위트워스 급속 귀환 운동식
3) 랙과 피니언식
4) 유압식
(2) 램의 경사 장치
테이퍼구멍의 키홈과 같이 경사면을 가공할 때 편리하도록 일감을 테이블에 고정한다음 램을 전후 좌우로 경사시킬 수 있다.
경사시키는 방법은 대형에서는 워엄과 워엄기어로, 소형에서는 나사와 나사 안내로 한다.
(3) 테이블 이송 장치
테이블은 베드에 따라 좌우로 이동되고 새들 위에서 전후로 이동되며, 회전 테이블은 워엄과 워엄기어에 의해 회전한다.
장동 이송 장치는 램의 1왕복운동마다 캠홈, 링크, 이송봉을 거쳐 래칫윌이 회전되며 이송축인 나사를 회전시킨다.
slotter(slotting machine) 가공

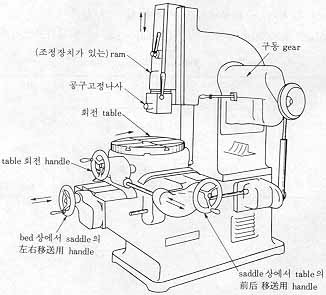

slotter(立削機, 立削盤)의 구조는 shaper를 90o 회전시켜 세워 놓은 것과 같다고 하여 수직 shaper(vertical shaper)라고도 한다.
-
slotter
☜
boss에 key way, gear 등을 가공하는 데 사용되며, 가공물을 회전 table상에 고정하고 table에 수직방향으로 ram이 절삭운동을 한다. slotter의 크기는 ram의 최대행정으로 표시하며, 다음 그림은 slotter 가공의 예이다.
-
slotter 가공 예
[1] slotter 기구

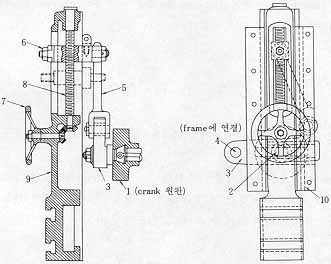

그림은 crank 식 slotter의 ram 운동기구로서, rocking arm 3에 pin 2를 끼워서 crank를 만든다. 연결봉 5는 crank와 ram 8을 연결하고, 행정을 변경하는 데에는 pin 2의 위치를 이동시켜 crank의 회전반경을 조정한다. 행정의 위치를 바꿀 때에는 체결나사 6을 풀고 handle 7을 돌려 ram screw 8을 회전시킨 후 6을 조인다. ram의 귀환행정을 돕기 위하여 중추(重錐) 혹은 flywheel을 설치한 것이 있다.
-
crank 식 ram의 운동기구

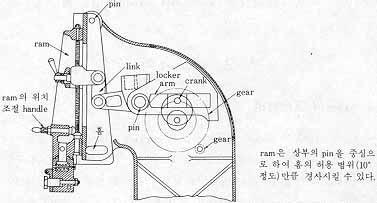

공작물을 경사절삭할 때 ram을 경사시키는 방법에는 ram을 활동면(滑動面)에 평행한 평면 내에서 경사시키는 것과 그 면과 직각인 평면 내에서 경사시키는 방법이 있으며 아래 그림은 후자의 예이다.
-
ram의 경사장치
[2] slotter 작업
공간 여유가 충분하므로 강력한 bite holder를 사용하는 것이 좋다. 귀환행정 중 bite가 가공면에 접촉하여 가공면에 손상을 주거나 bite의 마멸을 피하기 위하여 relief block A는 자중에 의하여 pin P를 중심으로 회전할 수 있게 되어 있다. bite B는 쐐기 W를 나사 S로 가압하여 고정한다.
-
slotter bite의 고정구
공작물은 table 위에 직접 고정하는 경우와 그림과 같이 평행대 위에 놓고 각종 clamp를 사용하여 고정하기도 한다. 측면가공에서는 table에 이송을 주고, 원통면가공에서는 공작물의 가공원호 중심을 table의 회전 중심과 일치하게 공작물을 고정하여 공작물에 회전이송을 준다.
-
공작물의 고정 예
