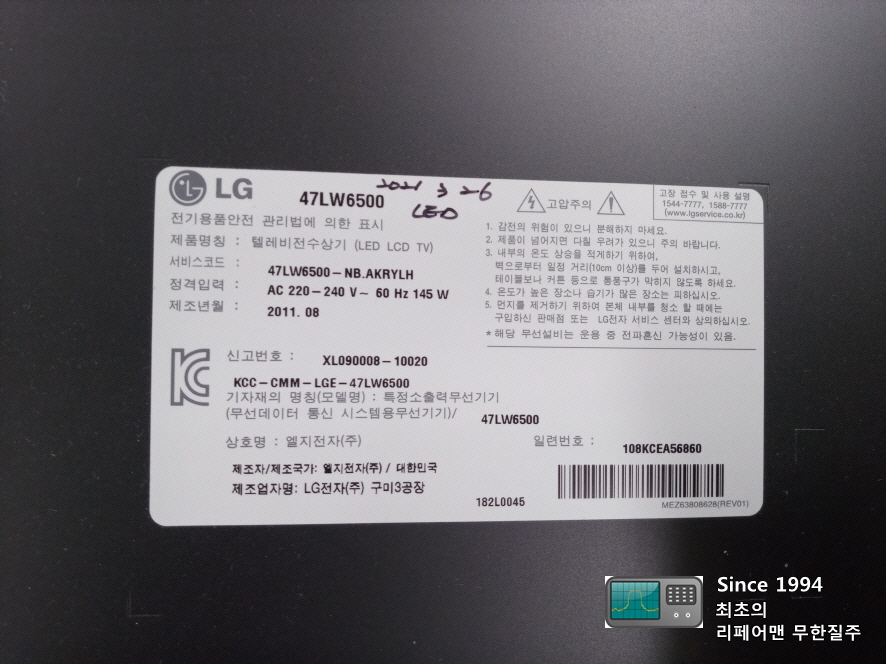

엘지 47인치 LED TV 보드 고장으로 들어오는 경우가 많았는데
오늘은 LED 백라이트 문제였습니다.
대구 달서구에서 방문을 하셨습니다.

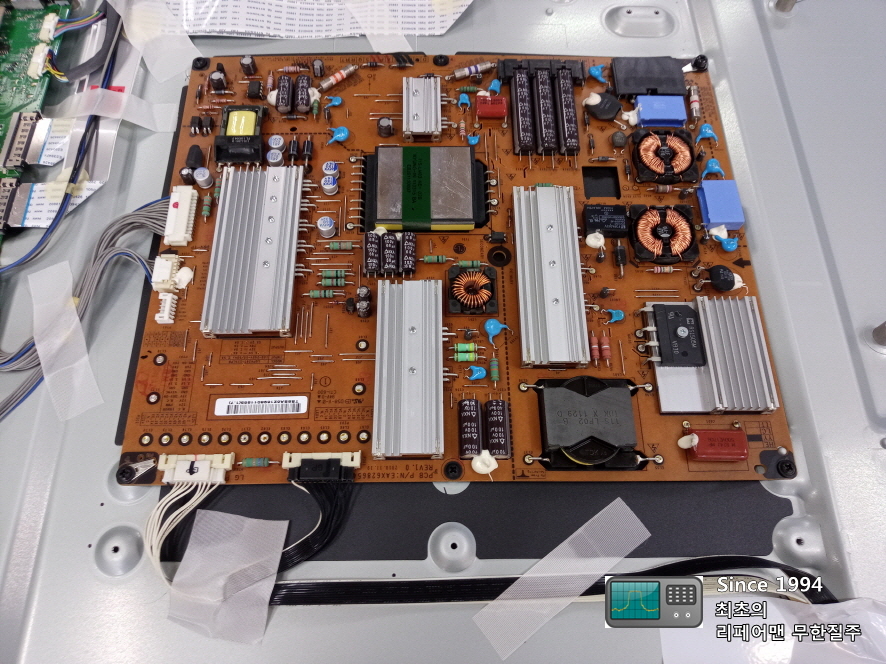

LED 드라이버 불량일 수도 있기 때문에 점검을 합니다.
LGE35230 칩 문제로 백라이트가 꺼지는 현상이 생길 수도 있습니다.

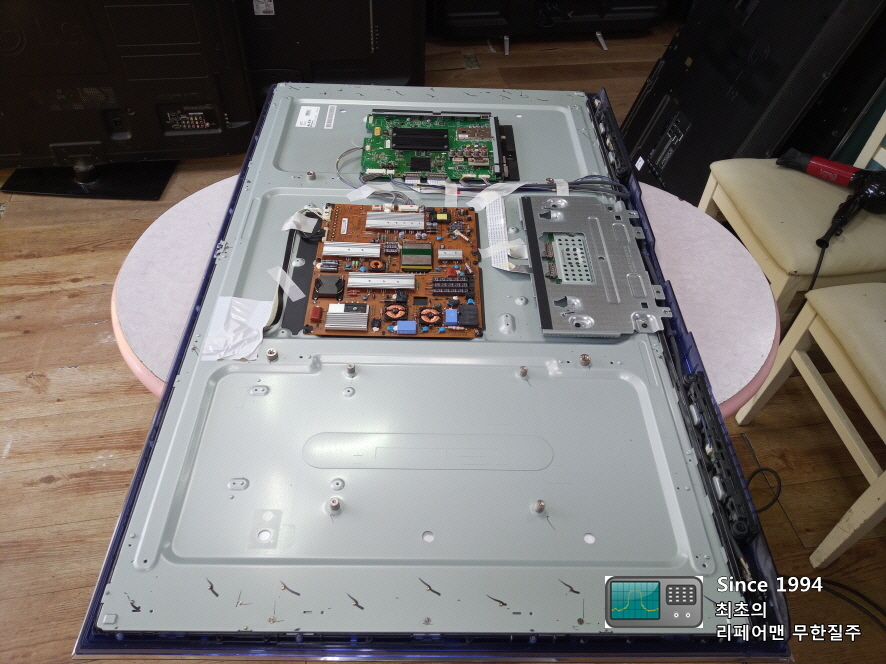

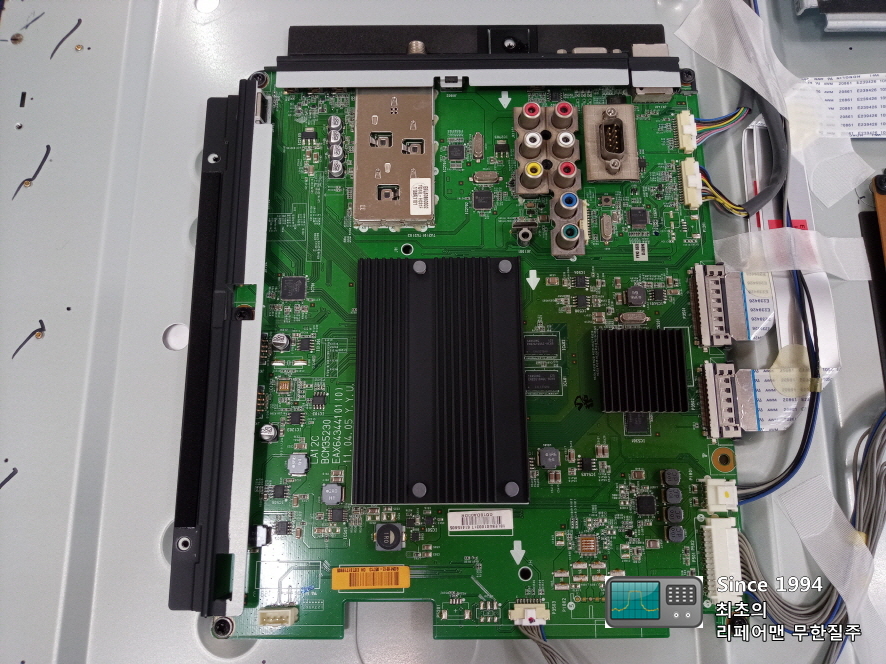

보드와 LED 드라이버는 문제가 없더군요

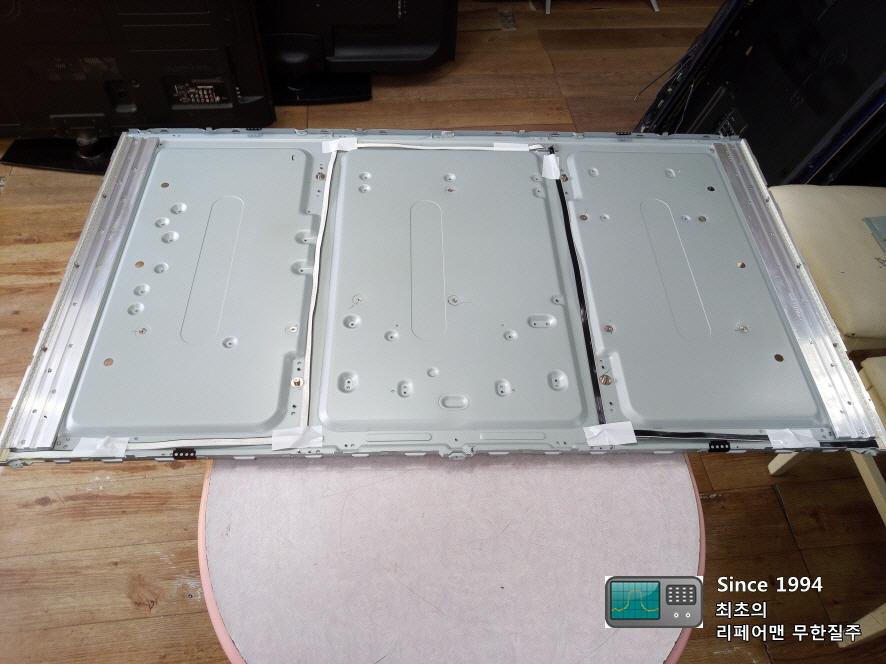

에지 LED 백라이트를 점검합니다.

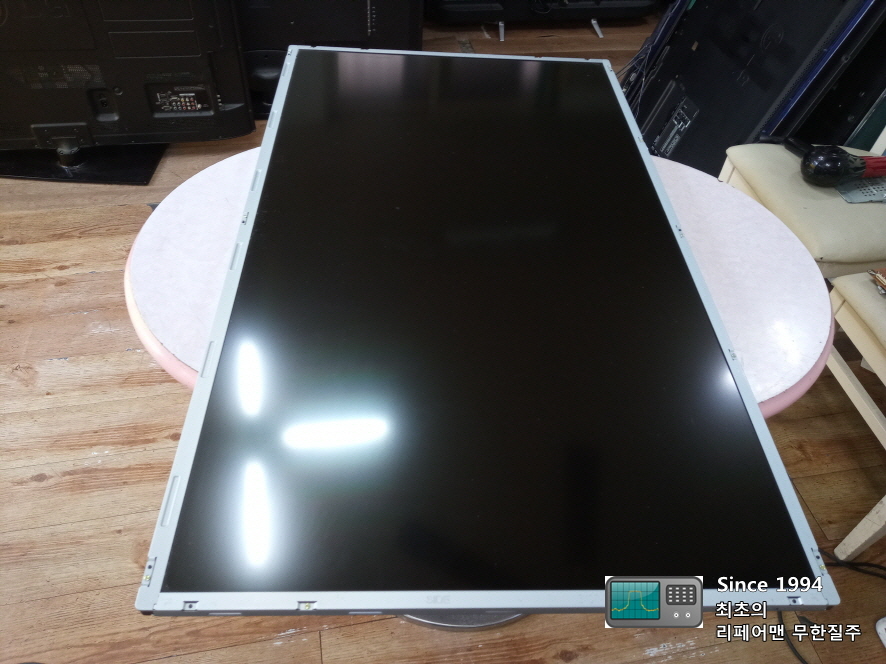

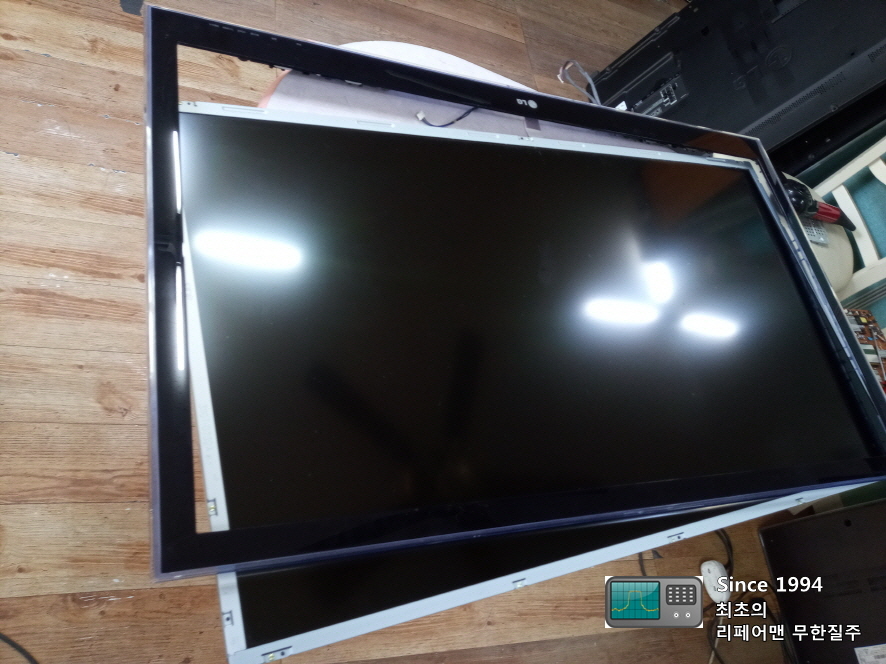

액정을 분리 중입니다.

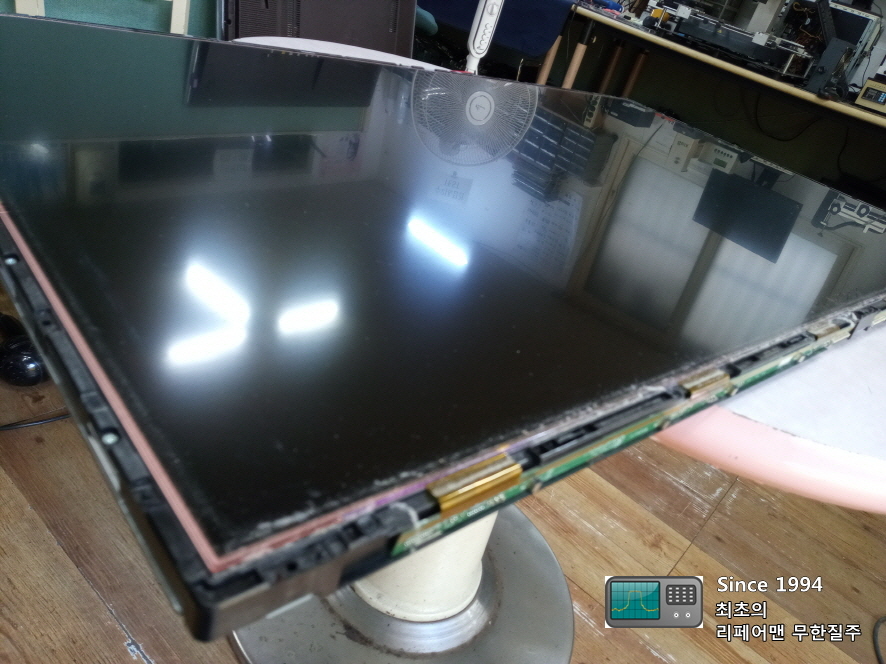

패널 하단 부위에는 이물질이 묻어 있더군요
침수 흔적으로 보이네요
심한 경우가 아니라서 패널은 이상 없군요

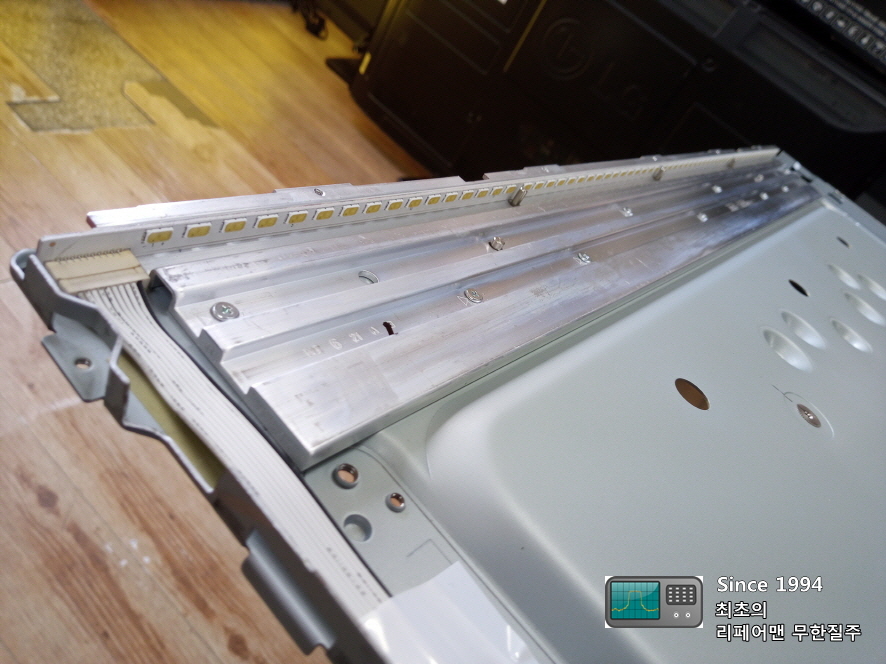

좌우 Edge LED Backlight Bar 모듈이 보입니다
백라이트를 분리하고

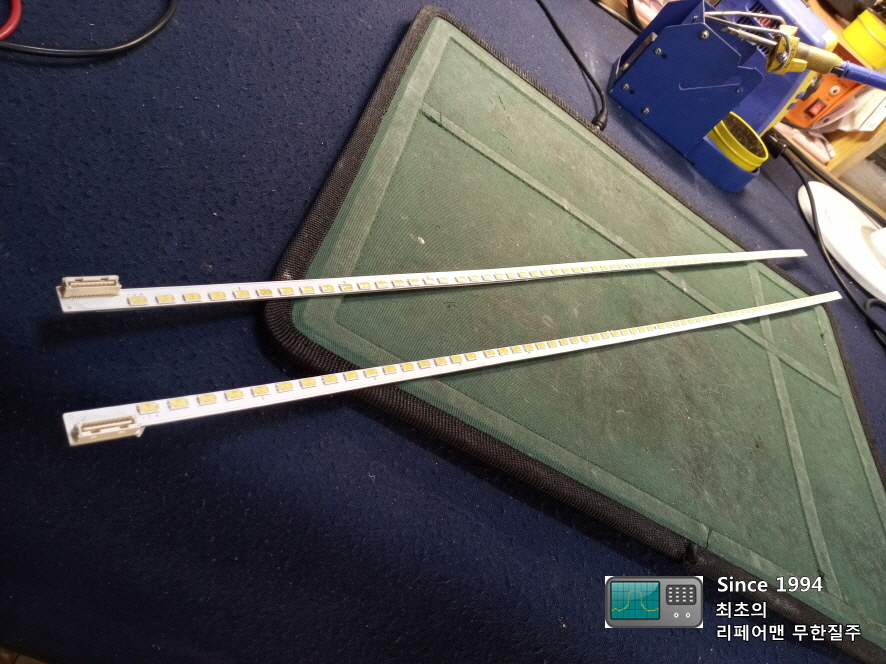

분리한 에지 led 백라이트 바

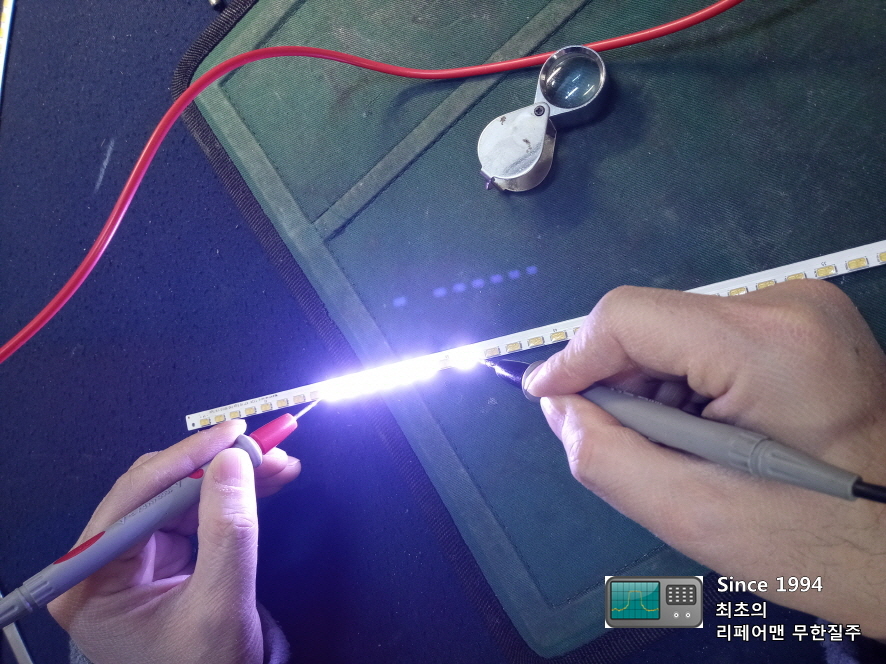

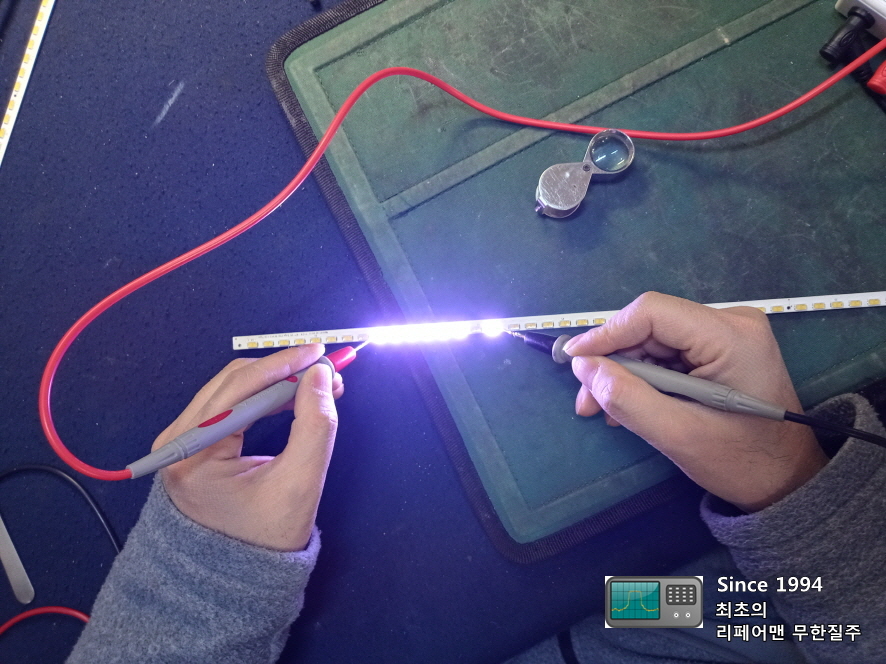

체크 결과 일부 led가 불량입니다.
led 하나가 켜지지 않습니다.

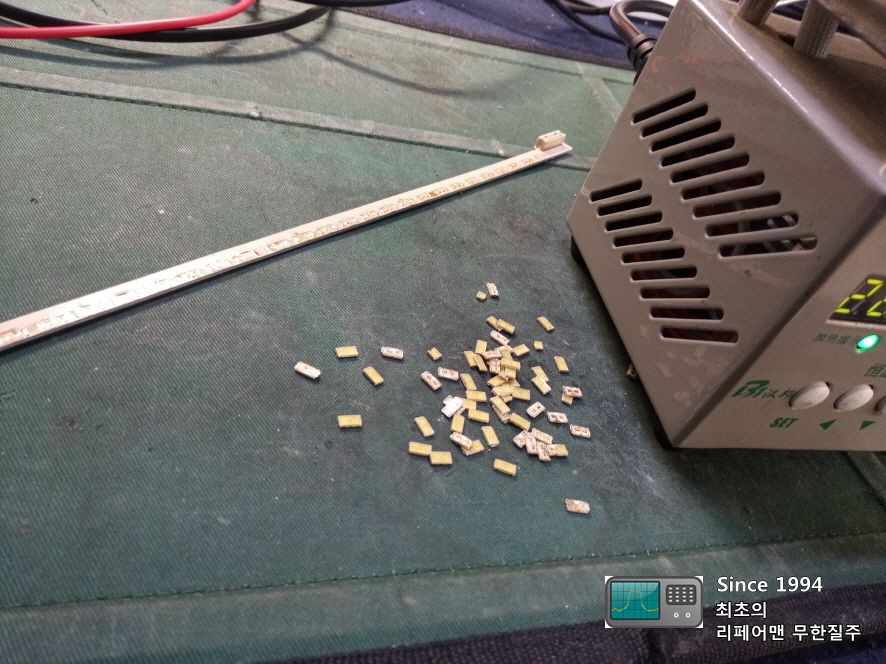

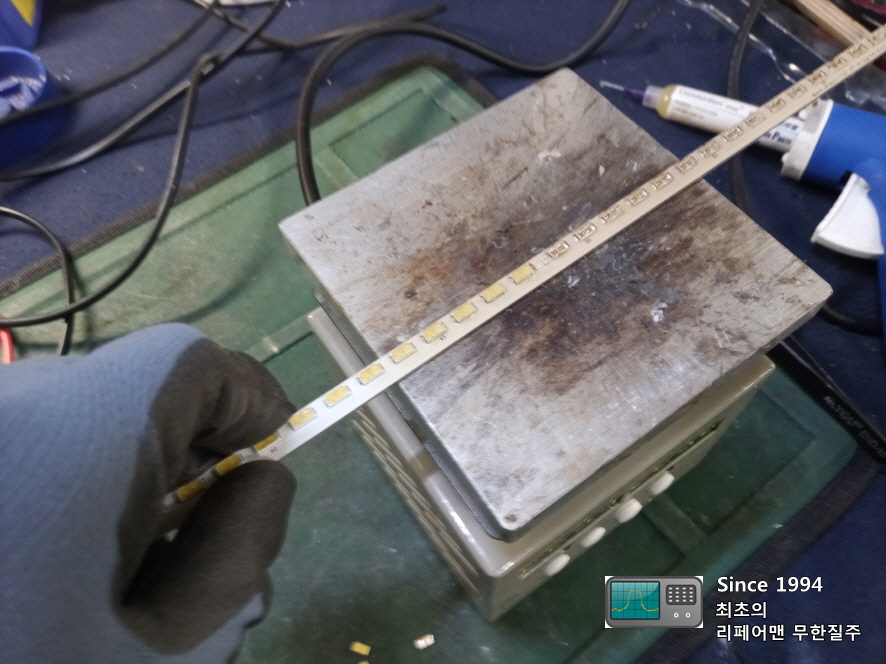

바에 붙은 칩은 모두 분리하고 교체합니다.
동일 자재를 보유하지 않을 시 해당 작업처럼 led 칩만 분리 후 동일 led 칩으로 교체하는 수리 방법입니다.

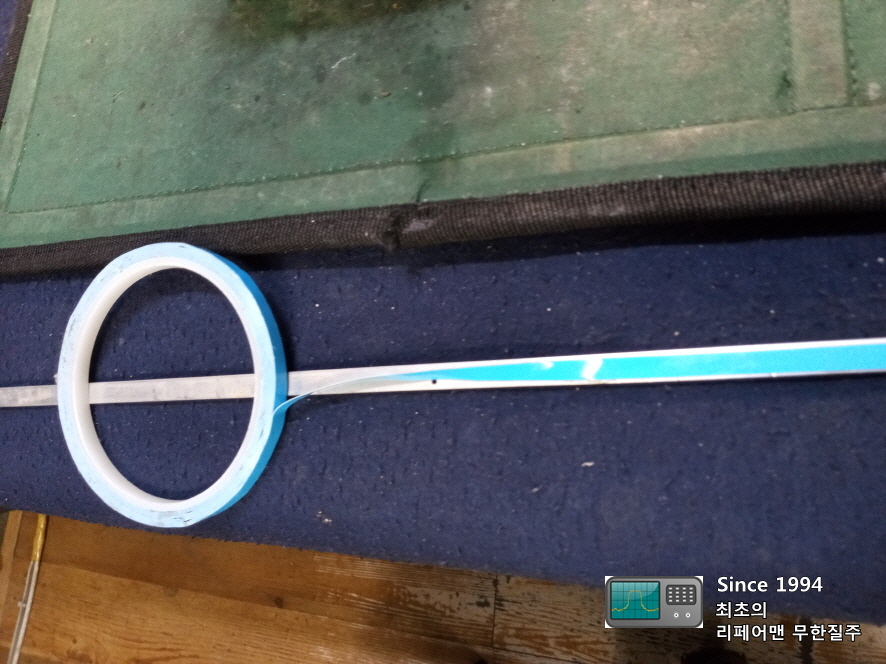

방열판에 내열 테이프를 붙여줍니다.

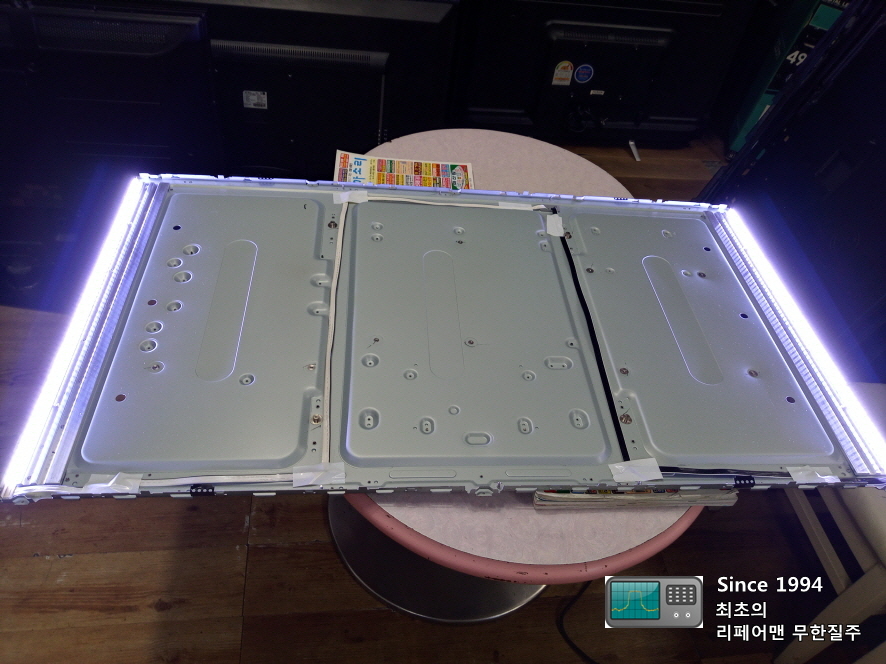

led 백라이트 바를 장착 후 밝게 켜진 모습입니다.

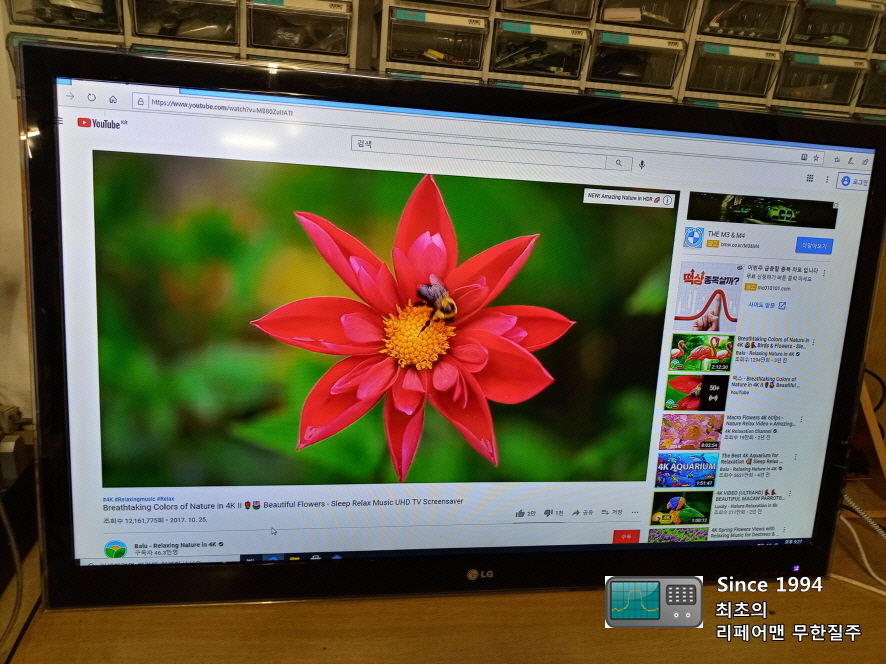

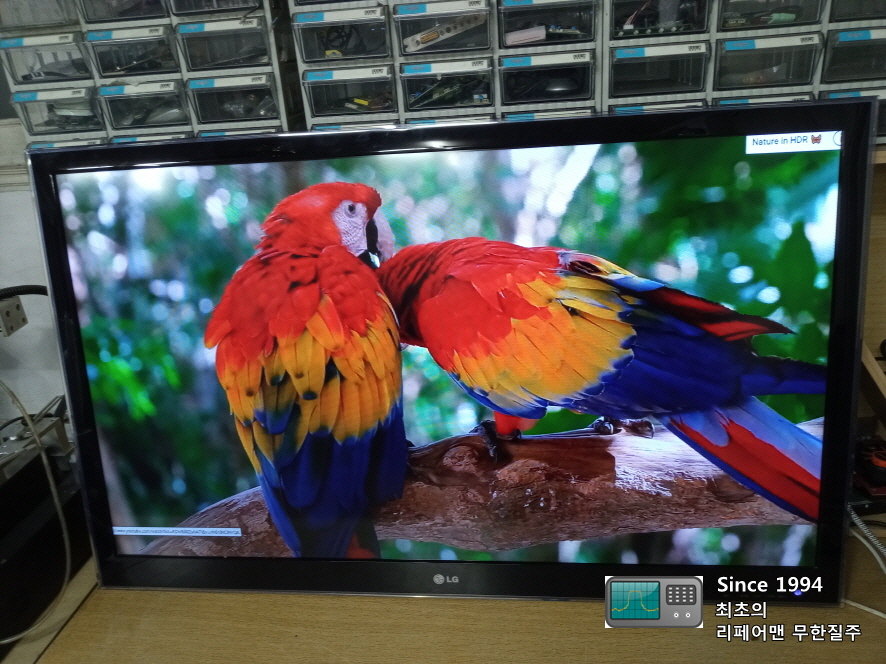

tv 조립을 마치고
기존 자재와 동일한 led 칩을 사용했기 때문에 빛 온도 문제점이 보이지 않습니다.
엘지 47인치 led tv 백라이트 교체 작업한 사례입니다.
