ATTINY2313 TEST보드에 대한 추가 정보랍니다
참고하여 주세요^^

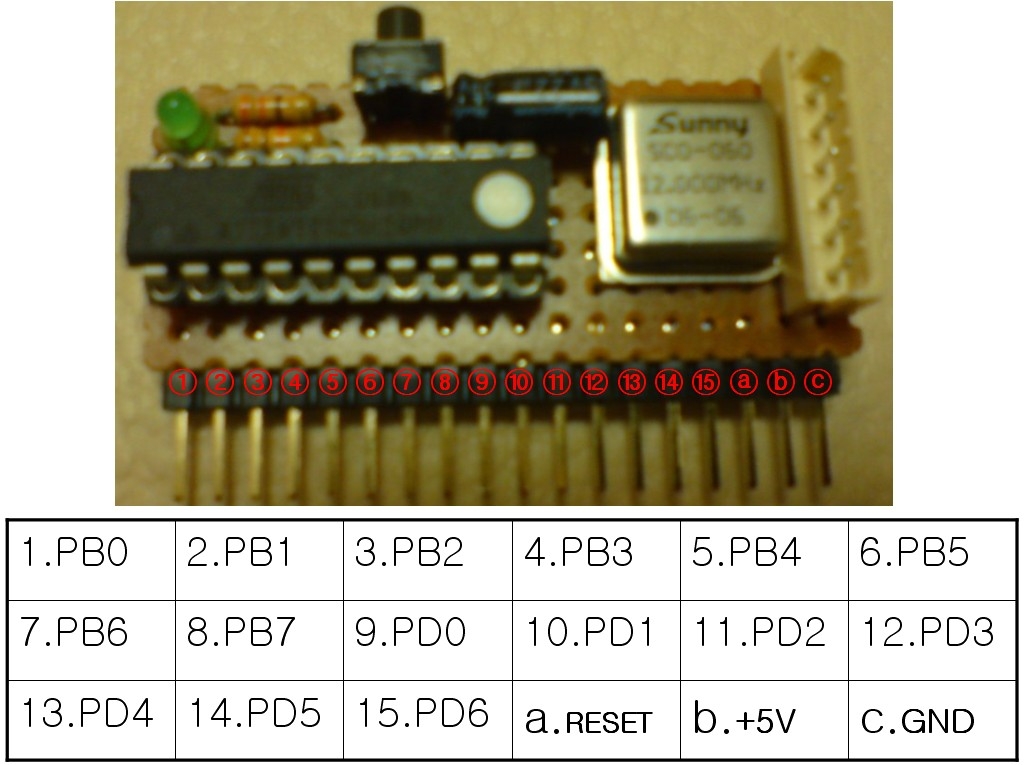

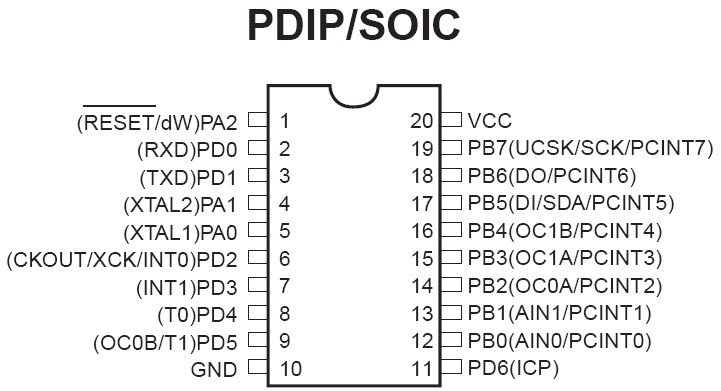

실제 칩에 대한 핀정보와 TEST보드 외장핀에 대한 정보이니 참고하시고
이제부터는 BCD코드에 대한 정보도 어느정도 습득을 하셔야하는데...
뭐~습득이라고 까진 아니지만 칩의 레지스트 비트에 대한 세세한 설정은 모두 바이너리코드라는 16진수로 이루어져 있답니다
모두 외우라는 것은 아니니 걱정마시고 간단한 내용을 보자면

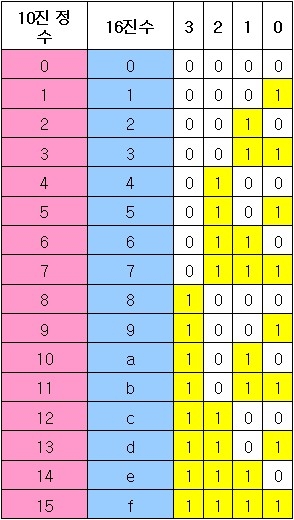

위 그림처럼 10진수는 우리가 통상사용하는 숫자이고 옆의 16진수는 한자릿수에서 16까지의(0 포함)숫자를 표현하려는 것으로 F까지있습니다
옆의 비트잘 보셔야하는게 각 16진수값을 2진수로 표현한것이랍니다
AVR의 알찬 수많은 기능을 사용하기 위해서 옵션레지스터값이 비트로 되어 있는데 이를 프로그래밍시 16진수로 대입을 시켜주어야하기에 어느정도에 대한 정보를 알고 계셔야한답니다~ㅠㅠ
아래에 0~255까지에 대한 정보를 엑셀로 정리하였으니 개인 PC에 저장하여 필요시 유용하게 사용하시길 바랍니다~ㅎㅎ
16진수 정리.xls
헥~!헥~! ;;;;;
머리가 터지실것 같다고요?????
당연하겠죠~^^;;;
이들 정보 모두 최소 고등학생이상은 되어야 이해가 쉬운 내용이기 때문이죠~ㅋ
그래서 앞으로 있을 강좌게시물은 예제 동영상과 프로그램 소스, 결선도(회로도)등 충분한 정보를 넣고 단지 여러분은 전체에 대한 소스의 이해보다 그저 함께 따라만하는 식으로 구성할것입니다 그러다보면 어느세 자신의 앞에 잘 숙련된 꼬맹이 로봇이 있게 될것입니다
그러니 모두 초반부터 움찔마시고 '까짓꺼 함해보지뭐~!'라는 생각으로 일단 뛰어 들어보심을 강력 추천해드리고 싶습니다^^
