(1)소점에 의한 투시
소점에 의한 투시를 위해서는 평면도와 입면도가 필요하다. 그 외의 도면은 필요에 따라 참고 하여 그린다.

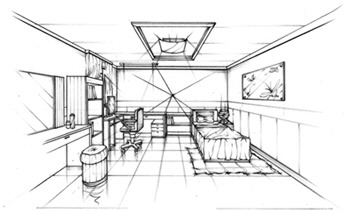

① 1소점 투시도(평행 투시)
물체가 화면에 평행하게 놓이고 기선에 수직인 경우의 투시도를 말한다.
하나의 소점으로 모이게 된다.
대칭을 이루는 물체나 실내 투시에 많이 활용되고 있다.
하나의 소점이 투시도의 깊이를 좌우한다.
대칭을 이루는 물체나 실내 투시에 많이 활용되고 있다.
② 2소점 투시도(유각 투시, 성각 투시)
- 건물이나 물체를 비스듬리 볼때의 투시도로 수직방향의 선은 평행을 이루는 투시도를 말한다.
- 대상물의 1좌표 축, 보통은 2축(수직축)이 투상면에 평행하고, 다른 2축이 경사되어 있는 투시 투상도이다.
- 수평의 선은 모두 좌우 두 개의 소점으로 모이게 된다.
- 유각 투시도는 화면 경사에 따라서 45˚투시, 30˚~60˚ 투시, 임의의 경사각 투시로 구분된다.
- 단독 건물 투시와 일반적인 투시도 제작시에 많이 사용되고 있다.

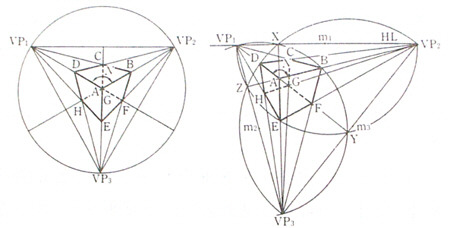

③ 3소점 투시도(사각 투시 , 경사 투시)
- 3소점에 의해서 그려지는 투시도를 말한다.
- 물체를 내려보거나 올려보는 듯한 느낌을 가지므로 물체가 과장되어 보여진다.
- 물체의 높이를 지표면으로 연장할수록 투시도의 선은 예각 삼각형을 이루면서 좁아지게 된다.
- 좌우의 소점을 높이게 되면 조감도에 가까워진다.
- 투시 도법 중에서 최대의 입체감을 살릴 수 있으며, 건물, 공장, 조경 등에 많이 사용된다.
