레벨 사용법에 대하여 설명 합니다

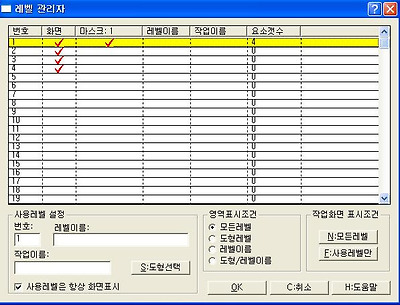

부 메뉴란에서 "레벨1" 를 클릭하면 아래 사진의 창이 뜹니다.
노란색의 색인이 있는 레벨이 현재화면의 주 레벨 입니다.
"번호"는 레벨의 번호 즉 한페이지의 도면창 이라는 말입니다
"1"번의 "화면"이라는 곳에 체크 된것은 현재 화면에 보여지는 레벨을 말합니다.
아래 그림처럼 여러개가 체크 된것은 해당 레벨을 다 보여 준다는 뜻입니다.
체크는 체크란에 마우스로 클릭하면 설정 해재 할수 있습니다.
주 레벨을 변경 할때는 변경하려는 "번호"의 레벨 해당란을 클릭하면
색인이 변경되며 주 레벨창이 변경됩니다.
"마스크"란 해당란에 체크 되면 체크된 레벨의 도형만 수정 편집할수 있습니다.
마스크는 중복 지정할수 없습니다.
"레벨 이름"은 사진의 아래쪽 "사용레벨 설정"에서 레벨 "번호" 선택하시고 "레벨 이름"에 레벨의 명칭을
기록하면 등록 됩니다.
"작업이름"은 공정명이나 나름데로의 주석문을 쓸수 있습니다.
"사용레벨은 항상 화면표시" 에 체크 해주어야만 체크된 부분만 화면상에 보여 집니다.
체크 해재 하면 아무것두 않보여 집니다.
사진의 "요소 갯수"는 도형의 숫자를 나타 냅니다.
만약 모두 삭제했는데도 숫자가 표시되는경우는 블랭크 되어 숨겨진 요소가 있다는 말입니다.
사진 우측 아래에 "작업화면 표시 조건"은 "모든레벨"은 모든레벨을 다 체크하고 보여 주는 기능이고
"사용레벨만" 이 기능은 현재 설정된 주 화면 레벨만 화면체크 됩니다.

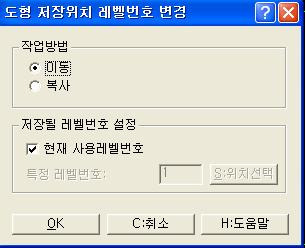

위 사진은 레벨 복사 또는 이동하는 창으로
주메뉴>화면 >레벨변경 하면 이 창이 뜨는데 "복사 "할건지 이동'"할건지 설정하시고
"저장될 레벨번호 설정" 의 "현재 사용레벨번호" 에 체크 해재 하시고 "특정 레벨번호"가 활설화
되면 이동,복사할 레벨 써주시고 "ok" 하시고
주메뉴란에 원하시는 선택방법 선택하시고 이동,복사할 도형 클릭해주면 됩니다 .
그리고 부 메뉴란에 "레벨"를 클릭하면 이동,복사한 레벨에 수행된 내용을 확인할수 있습니다.
허접하지만 도움이 되었으면 하는 마음에서 자료 올립니다.
-나그네 인생-
