캠스위치 도면보기및 사용방법및 사용례에 대한 설명입니다.
1.정의 : 절환스위를 이용하여 전압계/전류계 기타 접점을 응용함으로써
다양한 회로 구성에 응용됩니다.

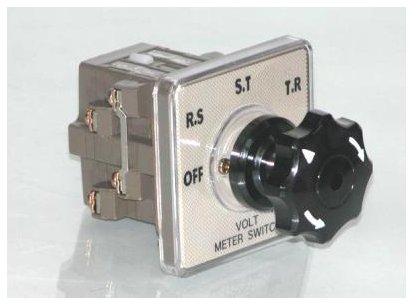

[사진-1]
위 사진은 전압(볼트)계용 캠스위치 전면 사진입니다.
전기또는 전자회로 구성에서 PT와 전압계를 이용하여 선간전압 측정시 사용됩니다.
2. 내부회로
아래사진은 회로 구성중 전압계 회로 구성을 한 예이며
3상3선식 2PT 사용시 회로 구성예 입니다
참고로 캠스위치는 용성전기 제품 카다로그에서 인용하였읍니다.
[사진-2]
3.접점의 구성및 사용방법
예를들어 R상과 S상간에 전압을 읽어 R-S간 전압을 전압계 에 표시하고자
한다면 위의 "사진-1" 캠스위치 셀렉터 스위치를 "R.S"에 위치시킴니다.
우선 위사진에서 까만원형 또는 까만 타원형은 회로구성을 의미합니다.
1) PT 1차측에서 읽어들인 전압은 PT 2차측으로 유도됩니다.
2)즉 R상 전압은 캠스위치 3번단자에 들어가고
S상 전압은 캠스위치 7번단자에 들어갑니다.
3)전면 셀렉터 단자를 "R.S"에 위치시켰다면
"사진-2"에서 캠스위치 1번과 3번이 단락(COM) 되어 있으므로
4) "R"상을 우선 먼저 보자면 캠스위치 1차측 3번(1번) 컴단자에서
캠스위치 1번과 2번이 "사진-2" 에서 까만원형으로 마킹되어있읍니다.
단락됩니다. 그리하여 전압계의 우측단자(V2)로 들어갑니다.
(예를들어 전압계(V)측 좌측 단자르 V1, 이라 칭하고
우측 단자르 V2, 이라 칭하면)
5)그리고 나머지 "S"상을 보자면 캠스위치 1차측 7번단자와
캠스위치 2차측 8번 단자가 까만 타원형으로 마킹되어있읍니다.
그리하여 전압계의 좌측단자(V1)로 들어갑니다.
6)결론적으로 셀렉터 스위치를 "OFF" 두면 연결회로가 없고
셀렉터 스위치를 "R.S" 두면 캠스위치 1,2번과 7,8번이 단락되고
셀렉터 스위치를 "S.T" 두면 캠스위치 7,8번과 5,6번이 단락되고
셀렉터 스위치를 "T.R" 두면 캠스위치 5,6번과 3,4번이 단락됩니다.
