주제는 BF인증 이중 중문 더블슬라이딩 도어(3연동 슬라이딩 도어) 장애인 화장실칸막이 큐비클-서울 강동구 암사동 편입니다.
먼저 장애인 관련 내용을 간략하게 정리하자면 아래와 같습니다.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
장애인큐비클이란?
장애우화장실칸막이는 크게 두 가지로 나누어 생각 할 수 있습니다.
접이식도어 큐비클과 슬라이딩 도어 화장실칸막이입니다.
장애인화장실큐비클은 문을 열었을 때 유효폭이 800mm이상 나와야 합니다.
장애인 접이문 화장실칸막이는 전면 공간이 1100mm 이상 확보되어야 설치가 가능합니다.
접이문은 통상 폭 600mm 300mm로 한세트의 접이문을 제작하기에 화장실문 폭이 총 900mm 양쪽에 100mm 쪽판을 설치하기에 1100mm의 공간이 필요합니다.
물론 현장에 따라서 화장실문 사이즈를 조정합니다.
장애인 슬라이딩 큐비클은 화장실문의 열릴 때 문을 받아주는 공간이 필요함으로 전면 폭이 2000mm 이상 확보되어야 합니다.
장애인 화장실의 경우 법규로 규정된 사이즈 내경은 1800*1400 이상이 확보되어야 하며 장애인화장실손잡이, 점자블록, 점자표지판이 함께 설치 되어야 합니다.
장애인협회 필증이 있어야 준공이 가능하기 때문에 직접 문의 주시면 설계 및 제작을 도와 드립니다.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
위의 내용이 일반적인 장애인 화장실칸막이 관련 기준입니다.
요즘 기본적인 틀에는 변함이 없지만 기준이 더욱 엄격해 지고 있습니다. 또한 접이식도어 큐비클보다는 슬라이딩 큐비클을 선호하는 경향이 있습니다. 이유인즉은 접이식도어 큐비클 경우 문이 접히면서 내부의 공간에 판넬이 차지하는 공간이 발생하여 내부 공간이 좁아지기 때문입니다. 실 사용자가 이용하기에 다소 불편함이 발생하기에 내부 공간 확보를 위해서 슬라이딩 큐비클을 지향하고 있습니다.
인증등급
최우수등급 (★★★) | 만점의 90% 이상 | 과락기준 |
우수등급 (★★) | 만점의 80 ~ 90% 이상 | 편의증진법의 세부기준 중 한 항목이라고 만족하지 못한 경우 |
일반등급 (★) | 만점의 70 ~ 80% 이상 |
그리고 장애우 사용자 잠금쇠 사용의 편의를 위해서 큐비클 잠금쇠 암놈부분 설치되는 고정판을 키우는 추세라 더욱더 까다롭습니다.BF인증(비에프) 절차가 더 까다로워 진거라 생각하시면 됩니다.
암놈쪽의 고정판을 키우는 이유는 전동휠체어 이용자가 잠금쇠를 좀더 편하게 걸기 위한 방안으로 키우는 추세입니다.
고정판을 키우면 개구부의 확보에 어려움이 있기에 일반 슬라이드 화장실칸막이로는 수치상 불가능 하기에 이번 현장처럼 더블슬라이드로 진행을 할 수 밖에 없습니다.
더블슬라이딩 도어(=2연동 =3연동 미닫이문 = 이중슬라이딩 도어)는 연동이 되는 문을 두개로 해서 좁은 공간에 이중 미닫이 화장실칸막이를 설치하는 공사입니다. 화장실 공간이 현장별 다 다르기에 정확한 실측이 되어야만 설치가 가능한 제품입니다.
사진을 통하여 보다 자세한 사항을 살펴보도록 하겠습니다.

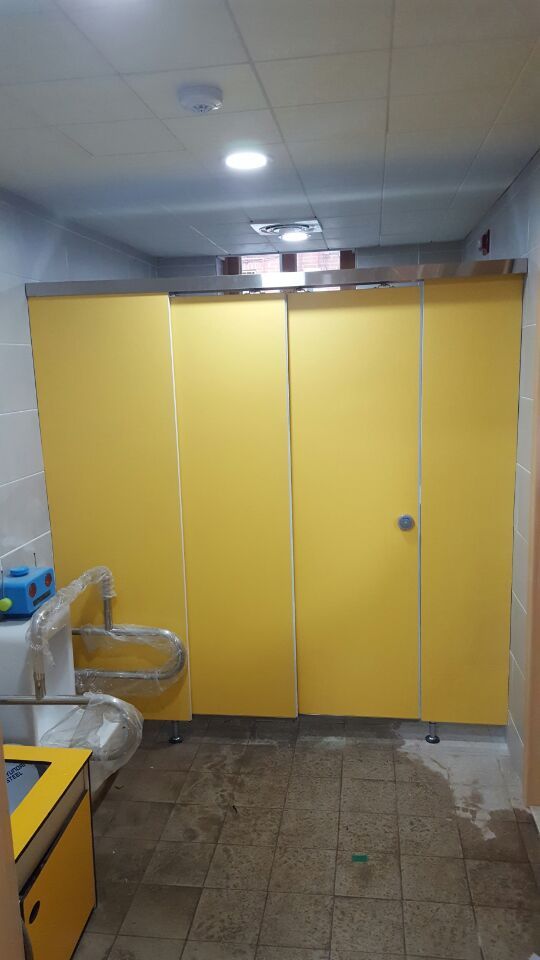

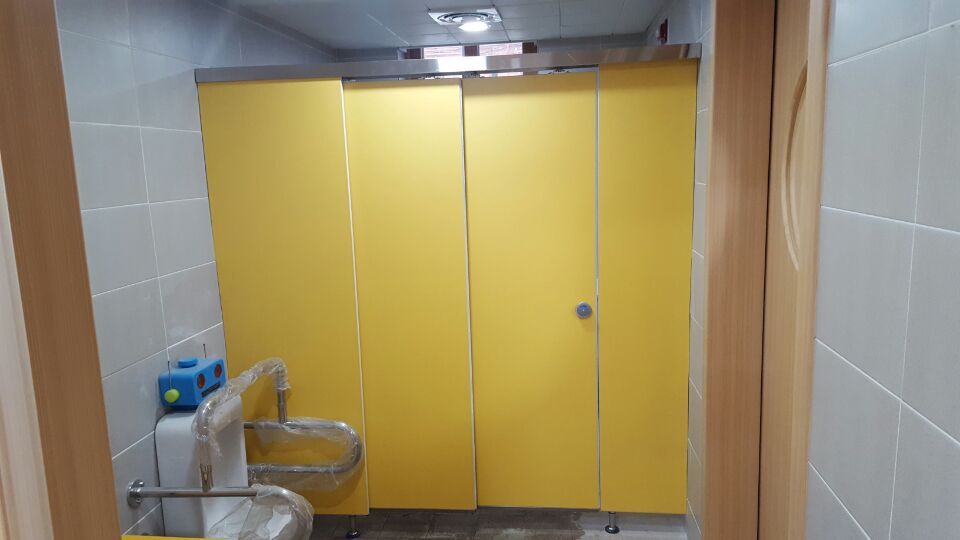

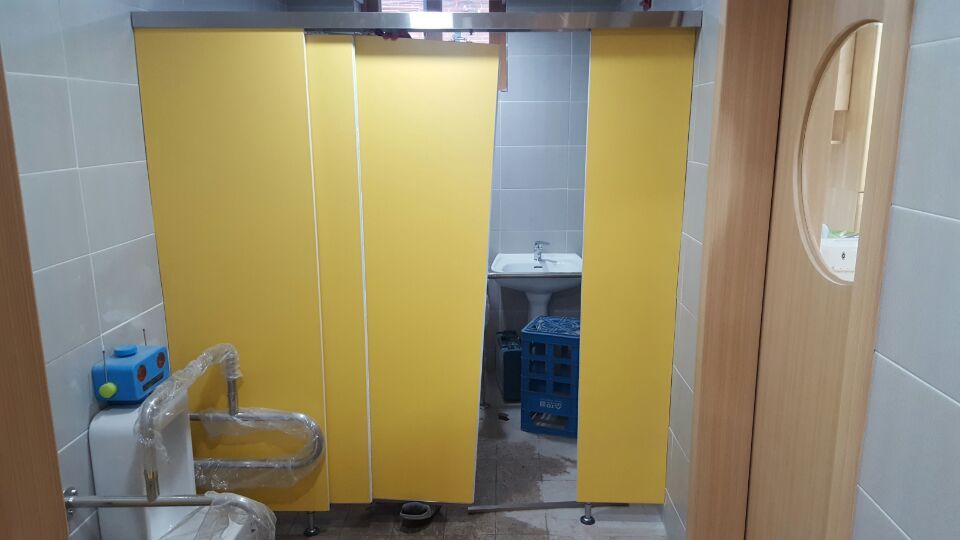

더블 슬라이딩 도어 설치가 완료된 사진입니다.
현장이 어린이집이라 색상이 노란색으로 진행이 되었습니다.

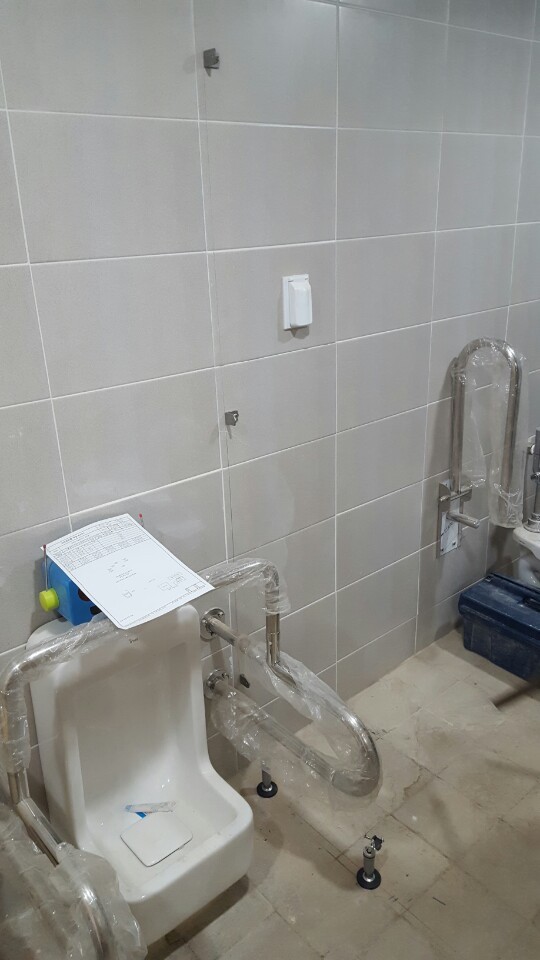

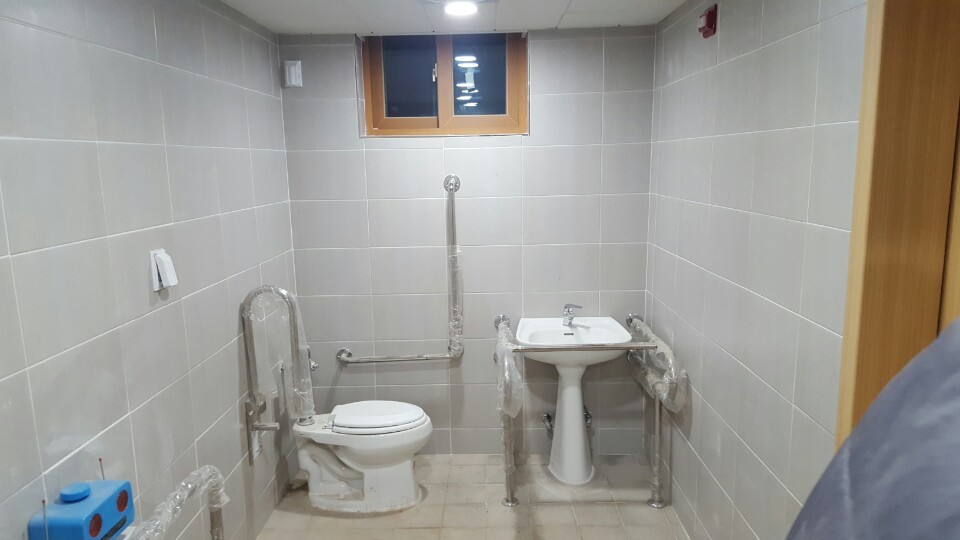

설치전 사진입니다.

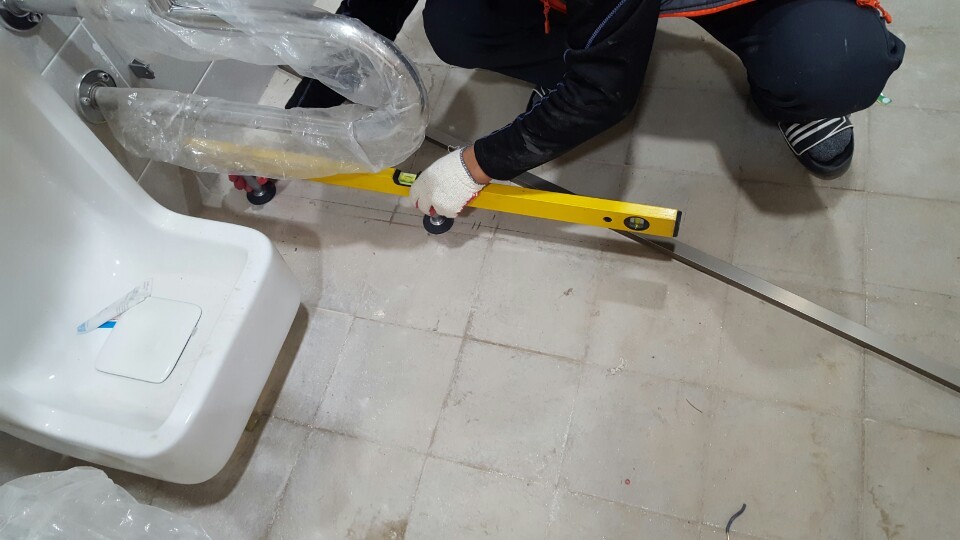

가장 먼저 해야 하는 작업이네요. 먹줄을 놓구요. 설치가 될 위치에...

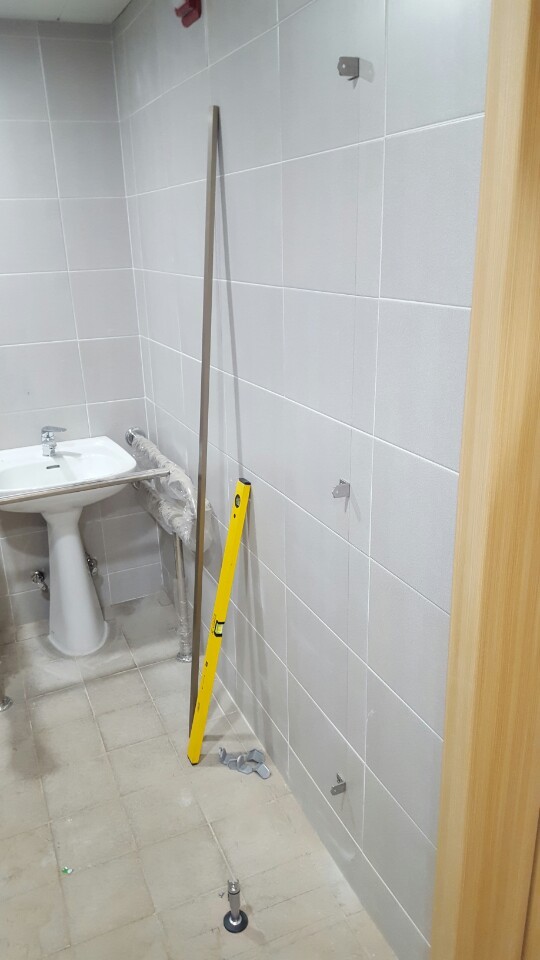

받침대를 세우고 벽에 브라켓을 고정합니다.
수평을 잡아야 문이 수월하게 열리고 닫히게 됩니다.

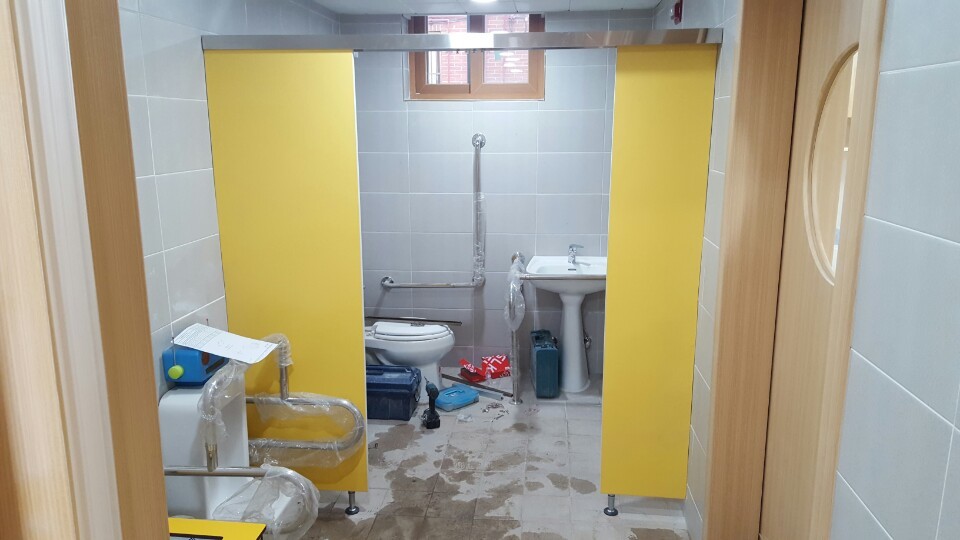

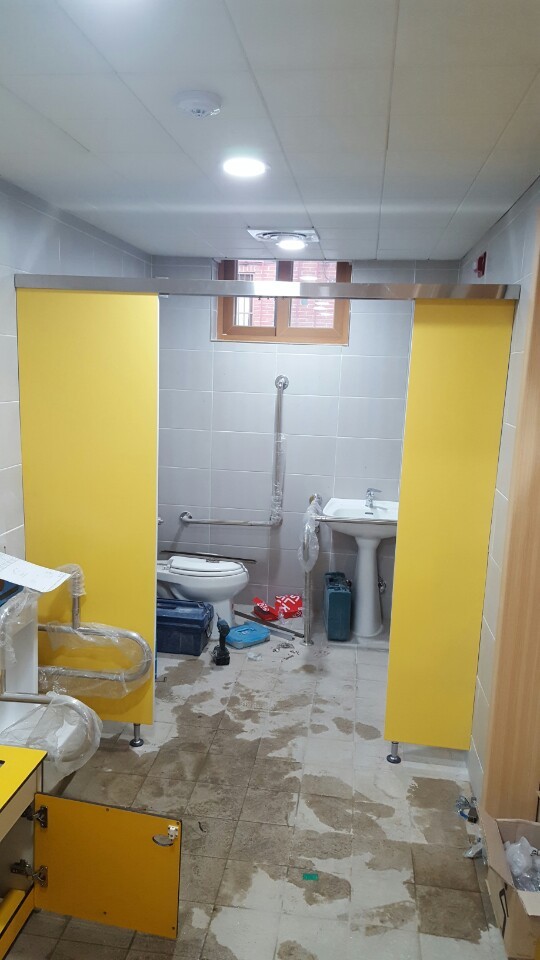

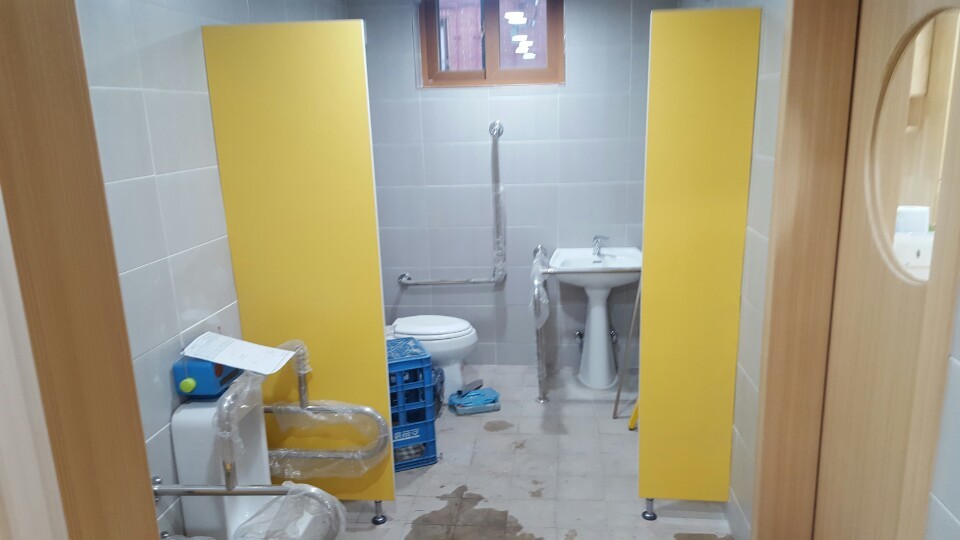

좌우측의 고정판을 세웁니다.
상부를 올립니다. 상부에는 레일이 두개가 들어갑니다.
마감을 깔끔하게 하기 위하여 외부는 스테인레스로 진행이 되었습니다.

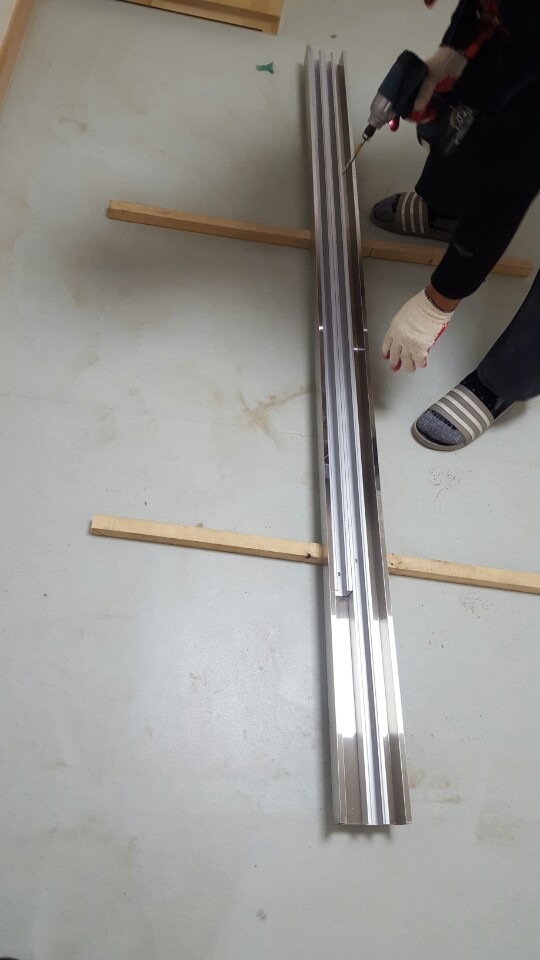

두개의 레일이 보이시죠. 이곳을 통해 문이 움직이게 됩니다.

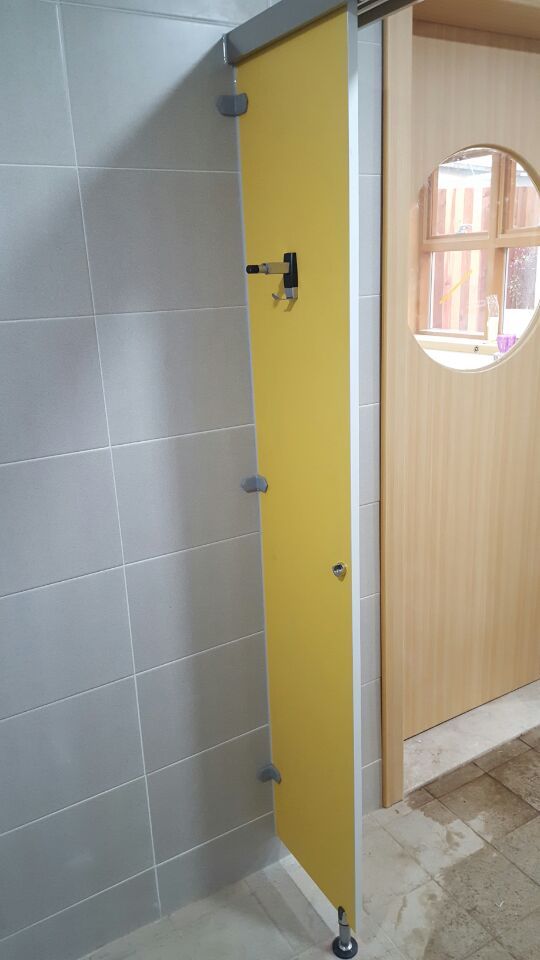

잠금쇠 암놈쪽이 걸리는 고정판입니다. 이부분이 예전에는 최소 싸이즈로 작업이 되었는데 요즘은 지역별 차이로 폭을 크게 하라는 지침이 있어서 슬라이드로 진행이 불가능한 부분입니다. 이번 현장에서는 350mm까지 키운 현장입니다.

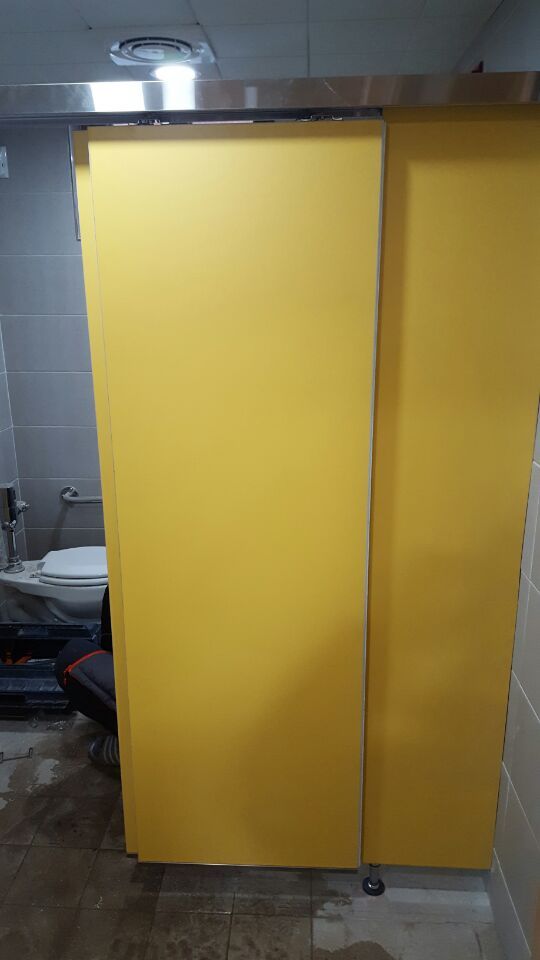

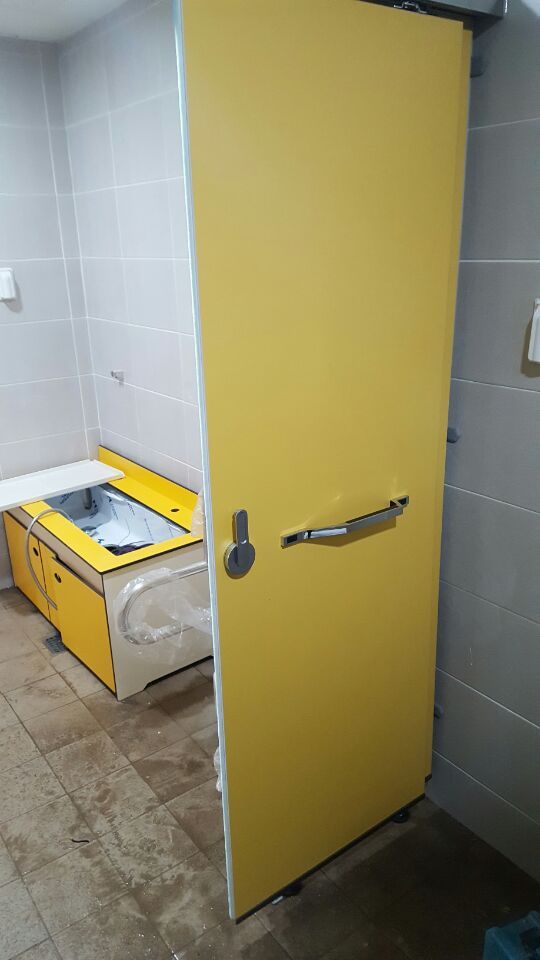

더블 슬라이드 내부 안쪽 사진입니다. 손잡이가 보이시죠.

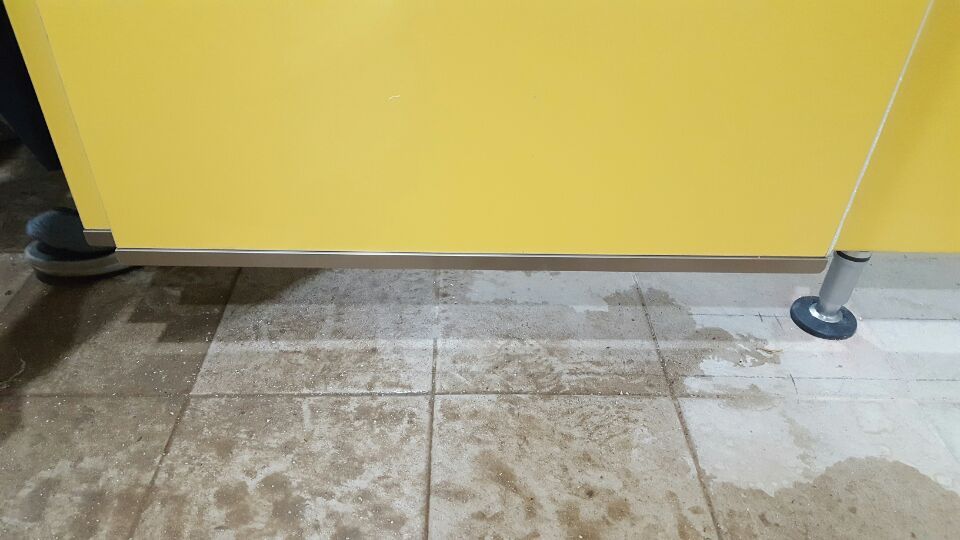

하부에도 레일이 있어야 문이 흔들리지 않고 부드럽게 열리도록 하는 기능을 합니다.
아직 손잡이와 사용중 유무 잠금쇠가 달리기 전 사진입니다. 사진으로 보시면 단순한 제품이라고 생각을 하실 수도 있는데요.
실측부터 큐비클 싸이즈 계산, 설치하는 과정 모두 많은 시간과 복잡한 과정이 있기에 일반 화장실칸막이 업체에서는 진행하기
어려운 제품입니다.
전문가가 아닌 이상 설치도 불가능합니다.
문을 레일에 설치하는 사진입니다.
