도상침하? 위험한거 아닌가요?

[유현선(지름길닷컴™)]

어제 안양에 친구 결혼식 다녀오다가..

같이 간 아들을 위해 신길역에서 일반열차 구경을 하고 있었습니다.

이음매 소리를 가까이서 보고 있는데..

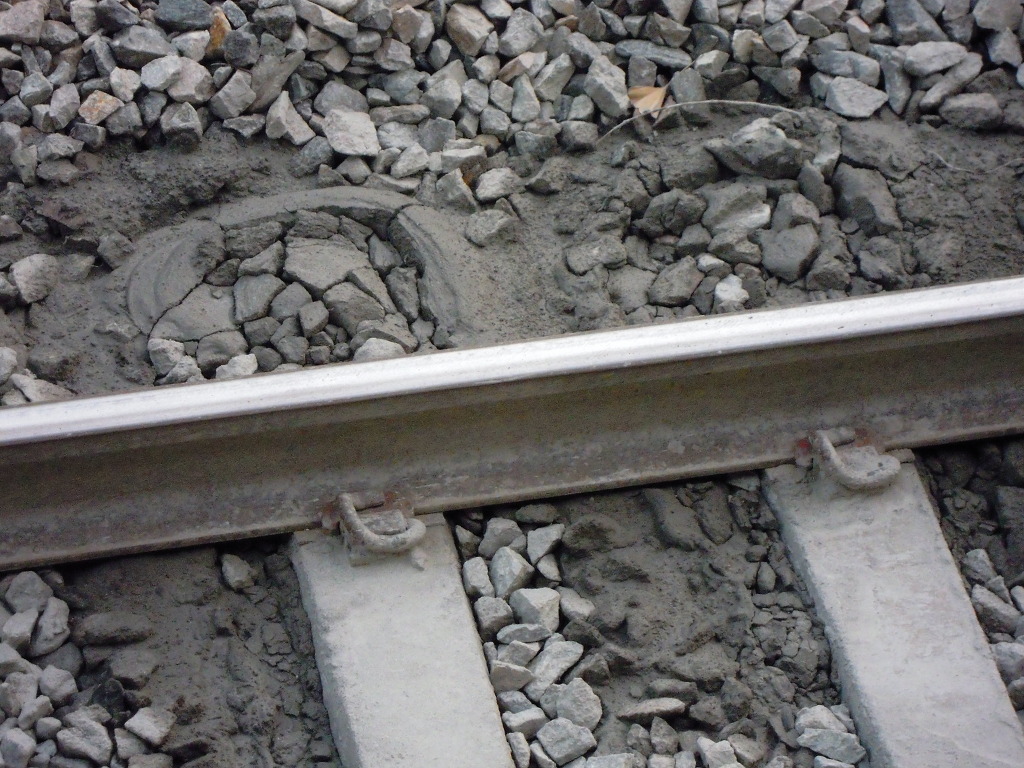

레일이 평소보다 많이 들썩 거리는 것 같아 자세히 보니.. 진흙이 침목 위로 올라와 있었습니다.

비전문가적인 지식으로 찾아보니 도상침하라는 단어가 나오긴 하는데...

도상침하곡선(道床沈下曲線) ballast sinking curve

열차의 반복하중에 의한 도상의 이완에 따르는 중직침하과정곡선

구글에서 다른 사진을 찾다보니 어느 기관사 분의 승무일지에도 조심이 필요하다라고 써 있네요.

http://faculty.simpson.edu/dick.tinder/www/052402Ottumwa/052402Ottumwa.html

어래서 5번째 문단 끝쯤 in need of attention 눌러보시면... mud.jpg

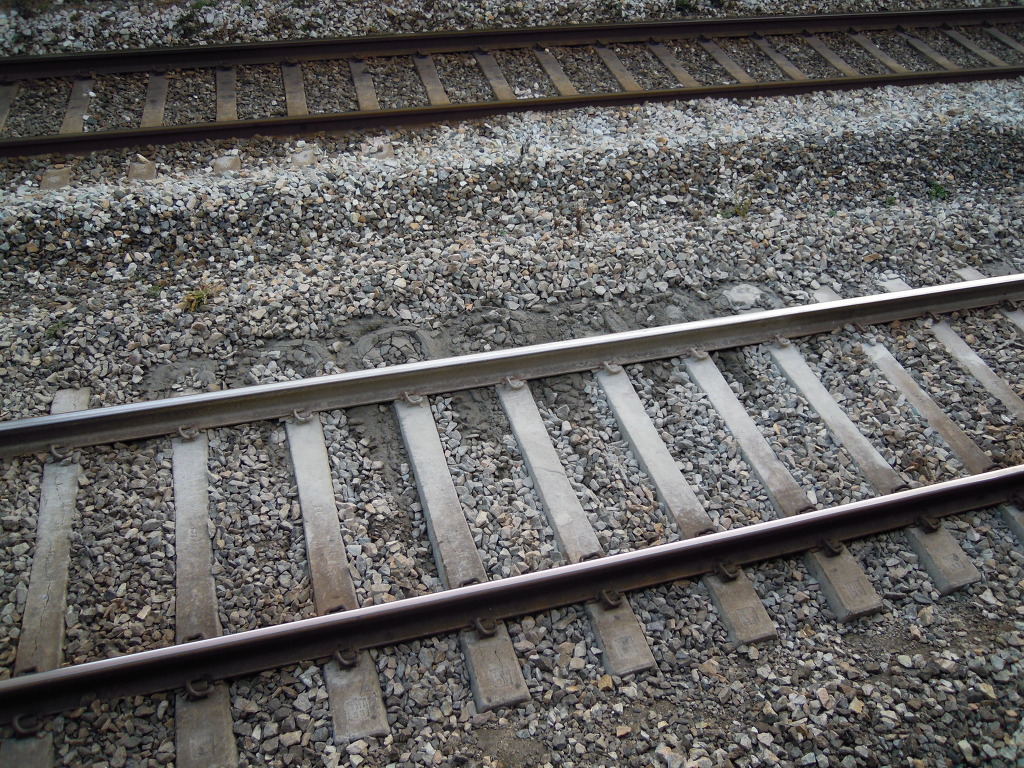

신길역사 건물 인근 경부본선엔 아주 여러곳에 주르륵..

이거 그냥 두면 안되는 거겠죠...

[KORAIL 녹천승무&정읍역]

어이구.. 이거 정말 큰일인데요.. ㄷㄷㄷ 빨리 조치를 취하지 않으면.. 지나가는 열차에 타격을 입을 듯하네요.. ㄷㄷ

[tatsache]

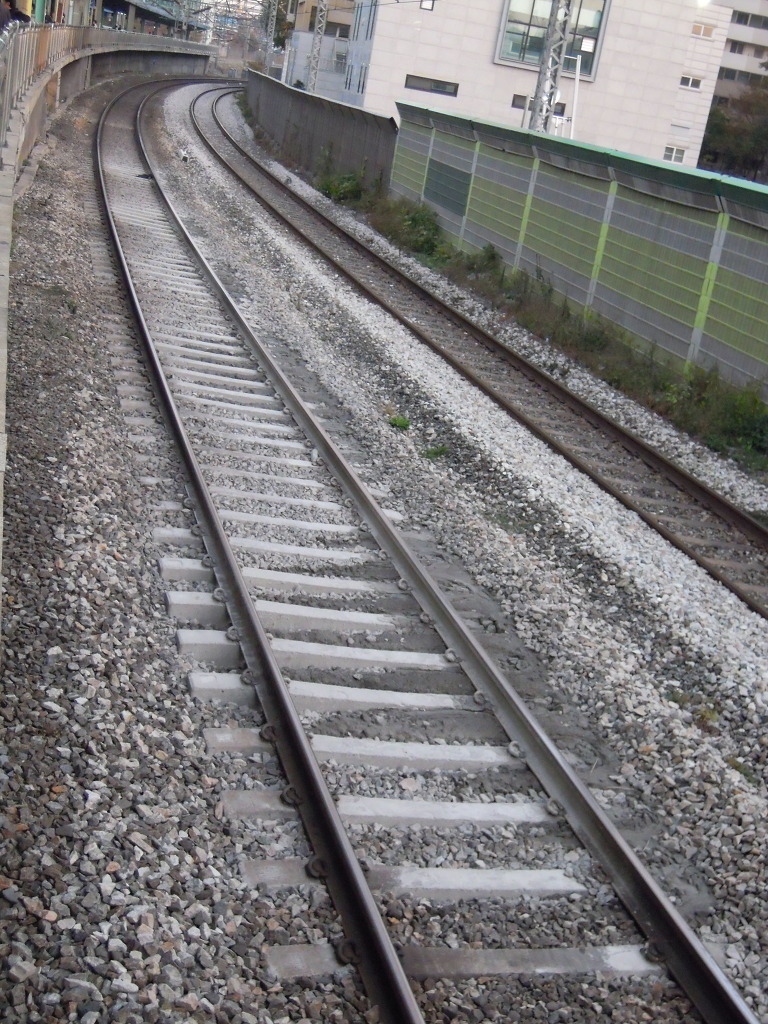

선로이상에 속하지만 심각한 정도는 아닌 것 같군요. 사진으로 볼 때 차량이 반복해서 지나가면서 침목하부 자갈들이 흩어져 발생하는 것으로 보입니다. 자갈다짐(탬핑)작업을 수행하면 해결될 수 있을 것 같습니다. 저는 곡선 안쪽 궤도에서 진흙이 발생했다는 점과 사진찍으신 장소에 더 관심이 갑니다.

[서울사는만두]

신길역 인근에 배수펌프장이 있던 곳으로 알고 있는데... 그쪽과 연관이 있는 건 아닌지?

[안모군]

도상분니개소군요. 노반 시공이 안좋거나 한 곳에서 발생하는 걸로, 저정도 진행이 되었으면 해당 보선사업소에서 공사 준비중일겁니다. 승무사업소에도 전달이 되었을거고요. 2종 작업(클리너+레귤레이터+MTT/STT+궤도안정기)에 자갈 추가 투하를 할 거 같군요.

[유현선(지름길닷컴™)]

- 분니현상(Mud Pumping) : 반복되는 열차진동에 의해 도상 표면에 세립분이 물과 함게 분출하는 현상
1) 도상분니
도상(ballast)이 열차 반복하중으로 마모된 세립분
열차의 탄분, 오물등
바람에 운반된 흙 또는 먼지등
2) 노반분니
노반토의 우수 또는 지하수에 의한 연약화
노반통의 세립자

- 분니영향
도상이 노반토속에 관입
도상 또는 노반의 연약화
궤도틀림 , 침하
승차감 저하 , 철도사고 유발

- 대책
도상 : 세립분재료방지, 풍화강한재료
노반 : 세립분 적은 재료 , 투수성재료
배수: 우수, 융설수, 지하수가 침투되지 않도록 배수시설
유지관리: 도상재료 교체
