이번에 25년도 3회 실기본 수험생입니다.
개인적으로 2회보다 더 어려웠던거 같습니다. 흐흑.. 더 공부해야겠...
총 14문제 출제 되었습니다.
이번에 공부한 곳에서 똑같은 문제는 몇개 없었고.. 비슷한 문제 기억에 의해서.. 이런류의 문제가 나왔다 정도로.. 복기한것 공유드립니다.
1번 몰리에르 선도 냉매량, COP 구하기
1) 냉매량 3967.67
2) 냉동동력 : 24.47
3) 냉동기 COP : 6.13
4) 히트펌프 COP : 7.13

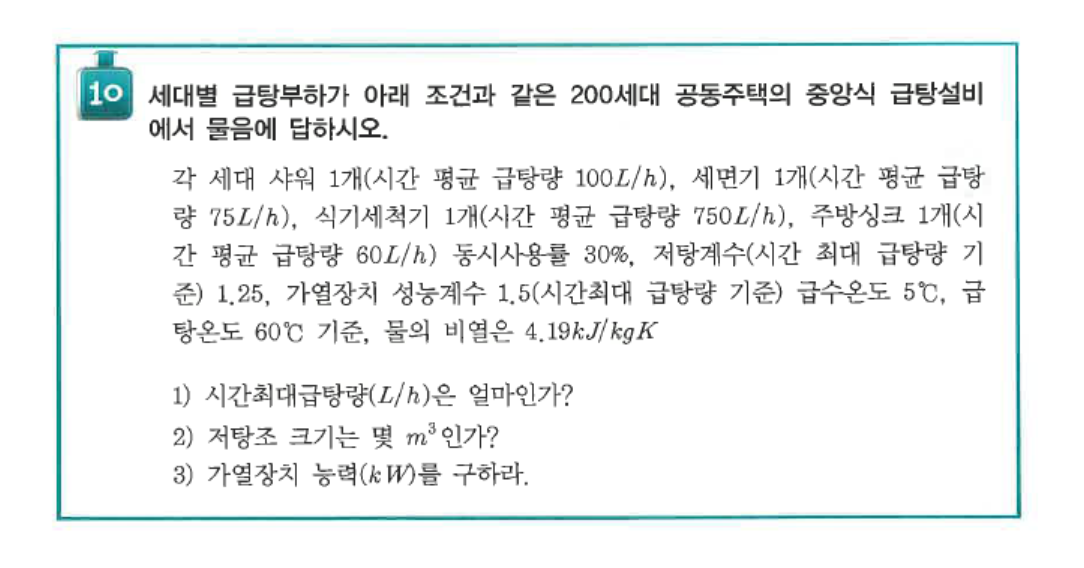

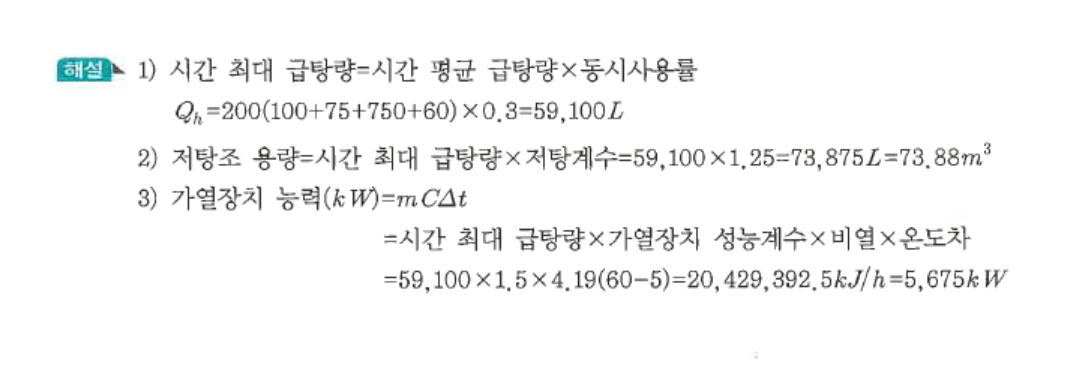

2번 급탕량 구하기
1) 전체급탕량 11730
2) 급탕가열용량 752.68

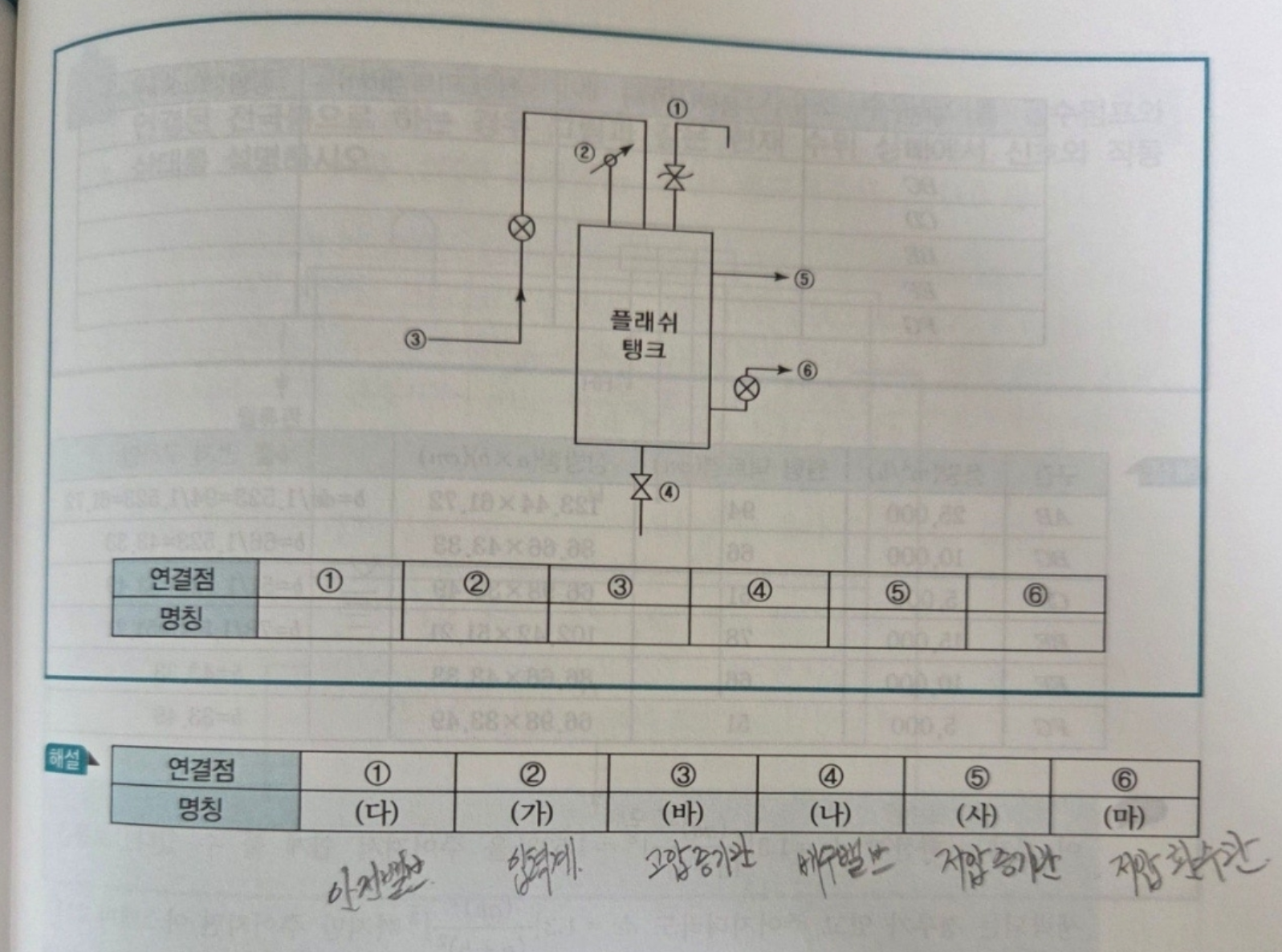

3번 플래쉬 탱크 그림
각부 명칭 고르기

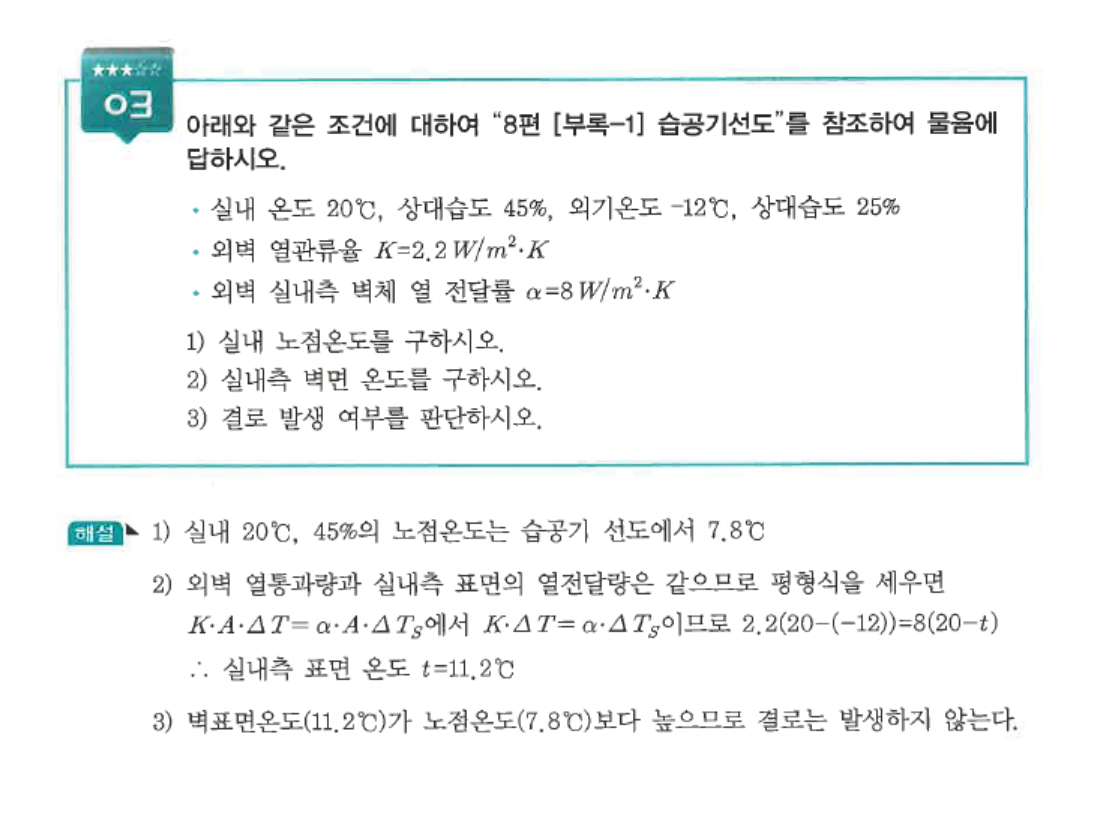

4번
1) 실내표면 온도 : 13.1도
2) 결로 발생 안함

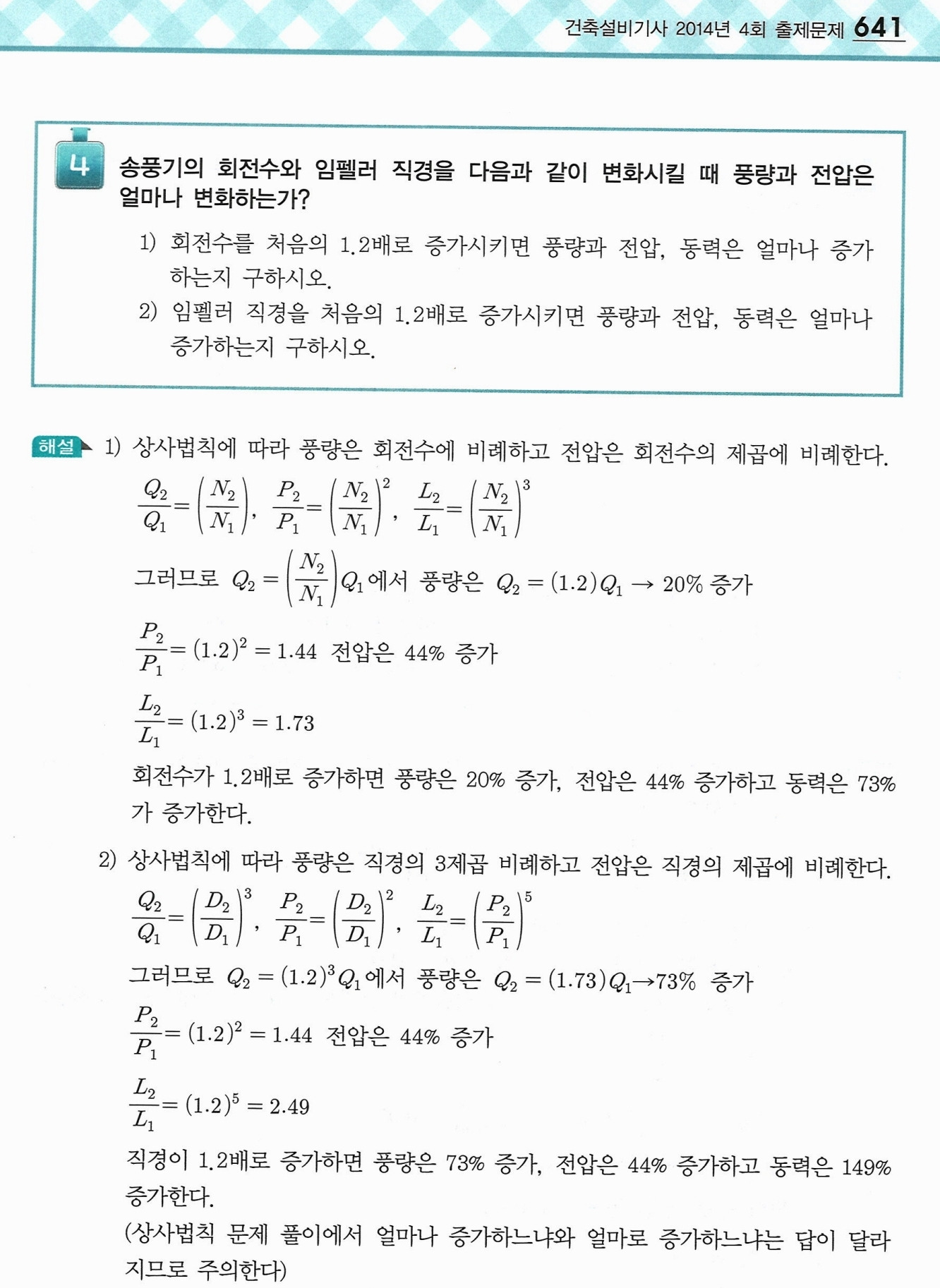

5번 상사법칙 (저는 틀려서 다른분 의견으로 수정)
1) 20%
2) 44%
3) 72.8%
4) 44%

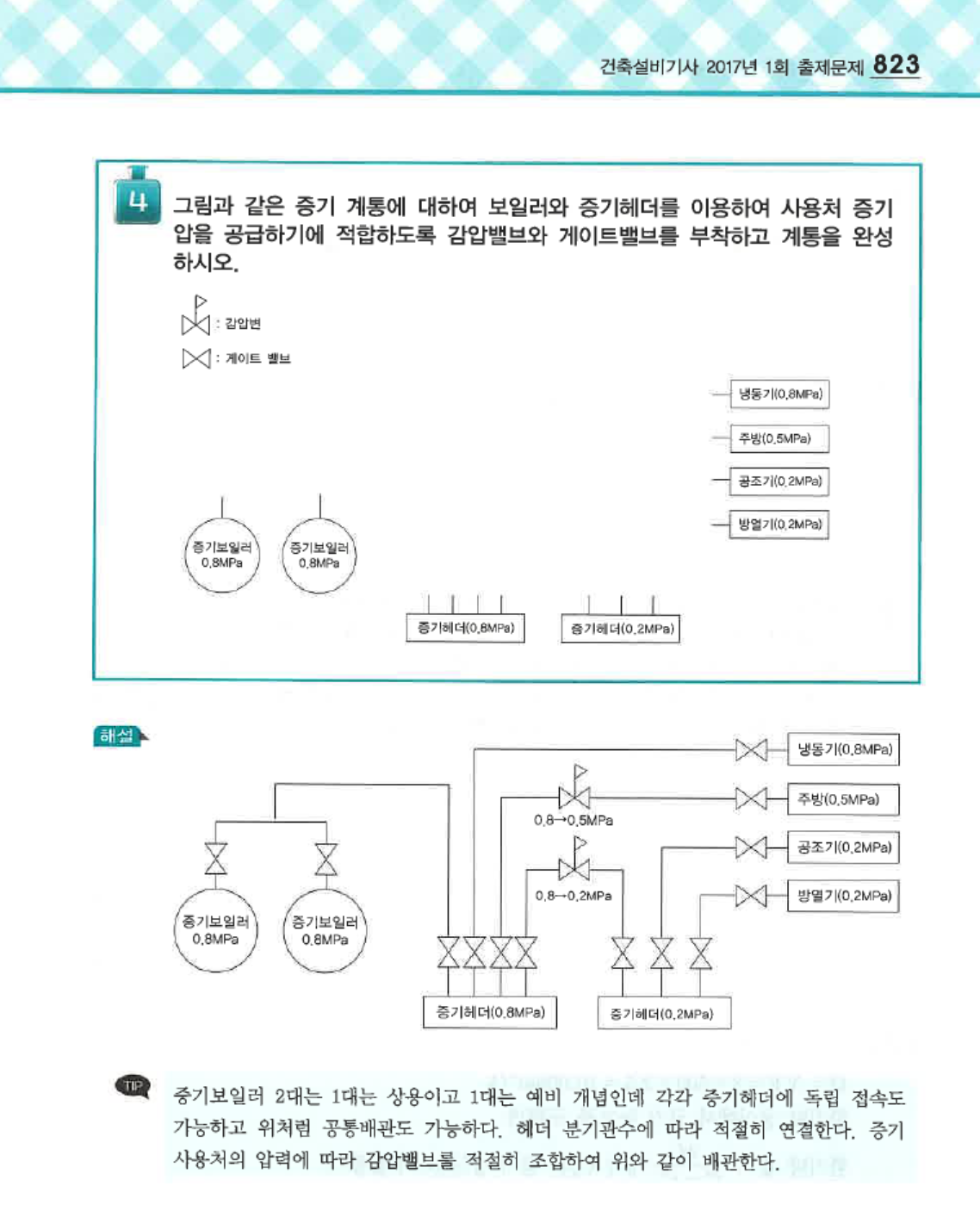

6번. 증기 헤드 그림 연결하기

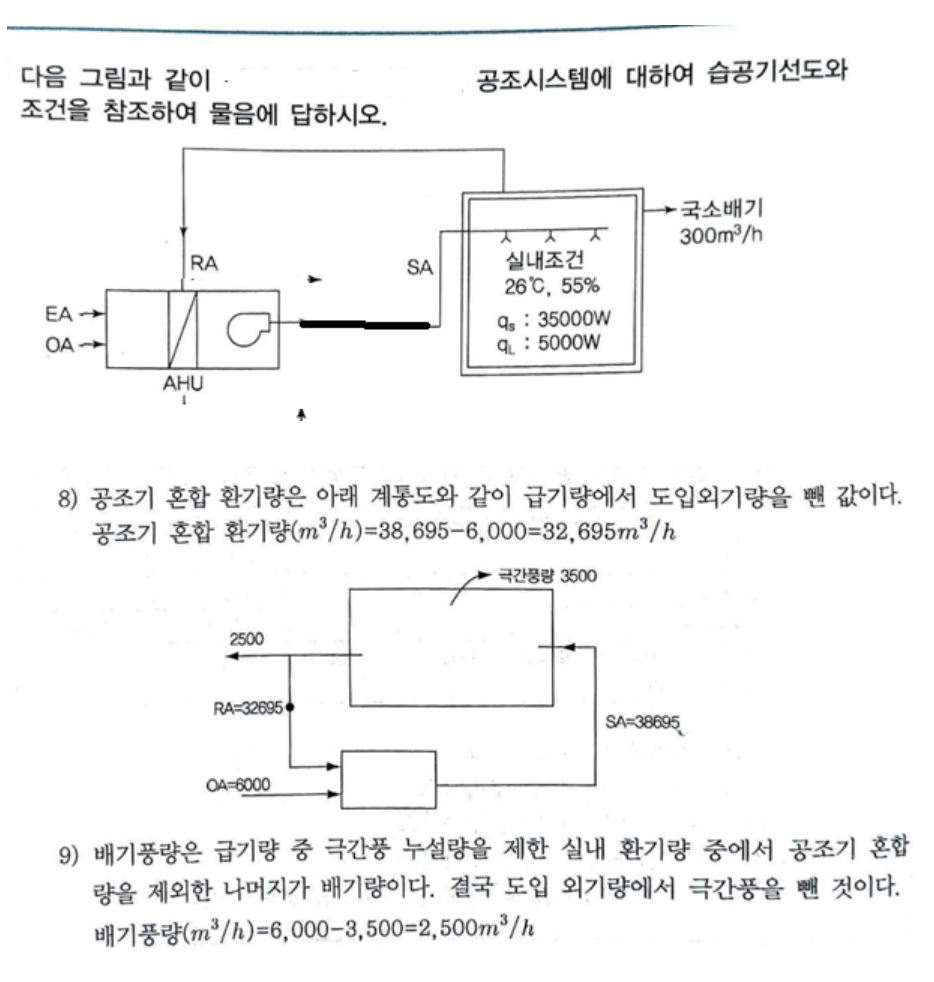

7번 공조기 계산 문제
1) 실내현열비 : 0.78
2) 인원 : 300명
3) 송풍량 : 23212
4) 외기량 : 7500
5) 환기량 : 19712
6) 배기량 : 4000
7) 냉각코일 전달 환기량 : 15712
8) 혼합 온도 : 27.91

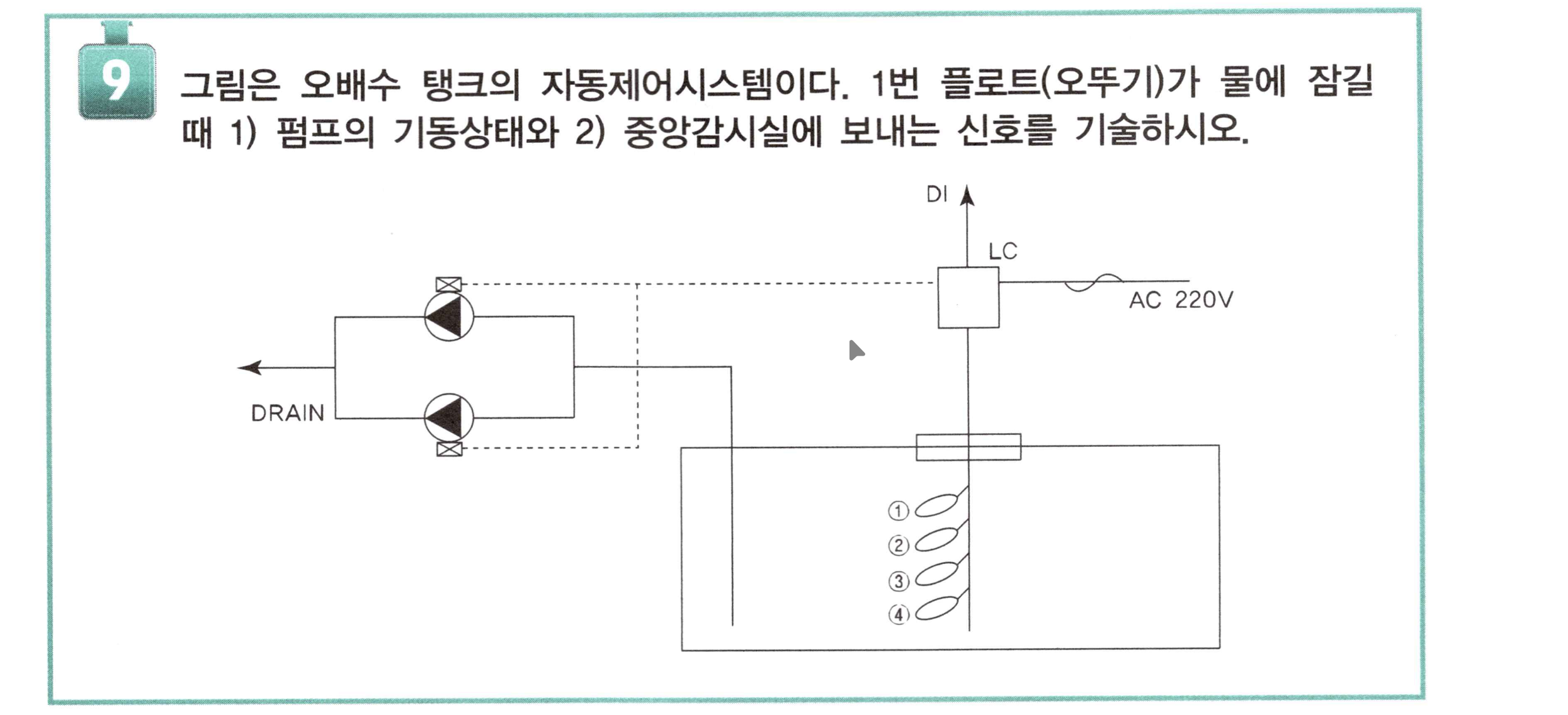

8번 오수탱크 시스템 설명
탱크내 수위를 검출하여 펌프 정지 동작 제어

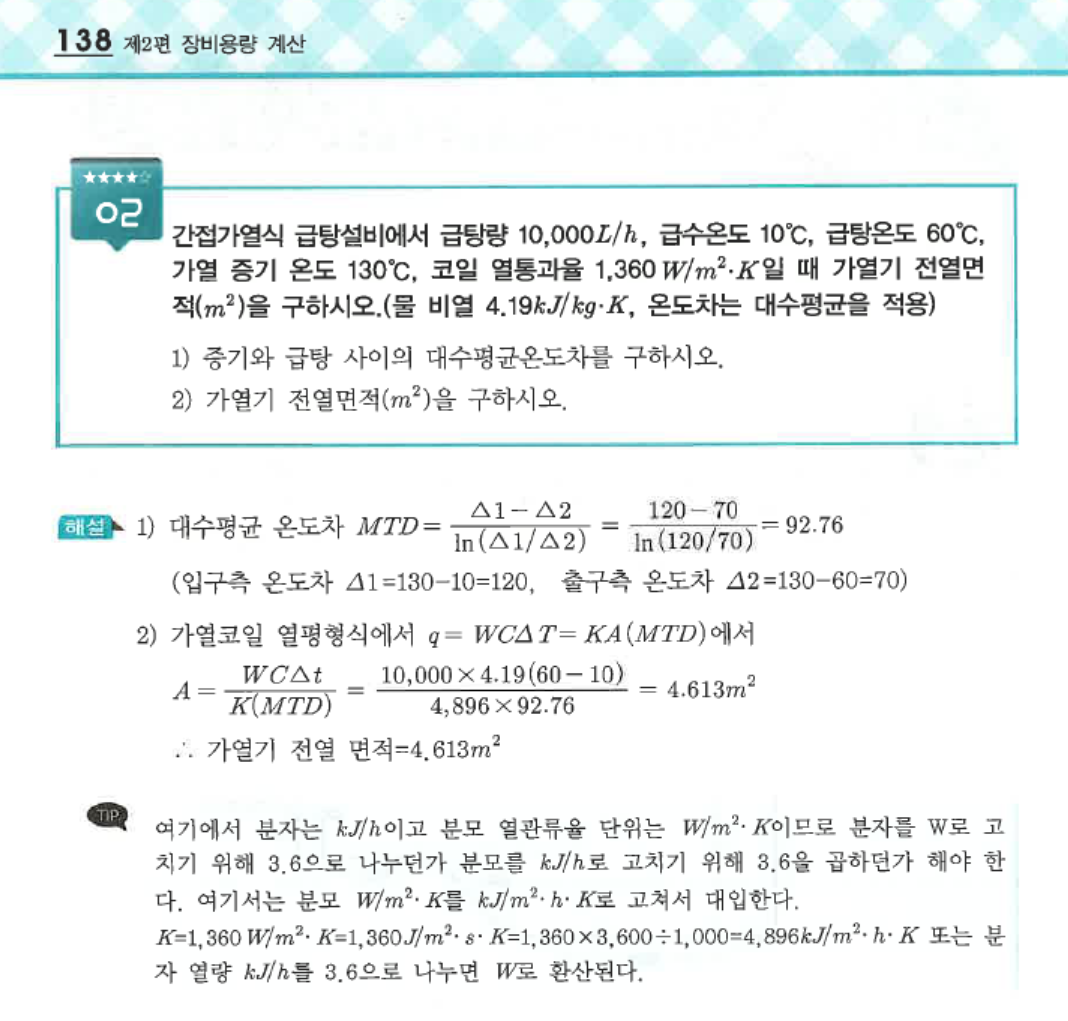

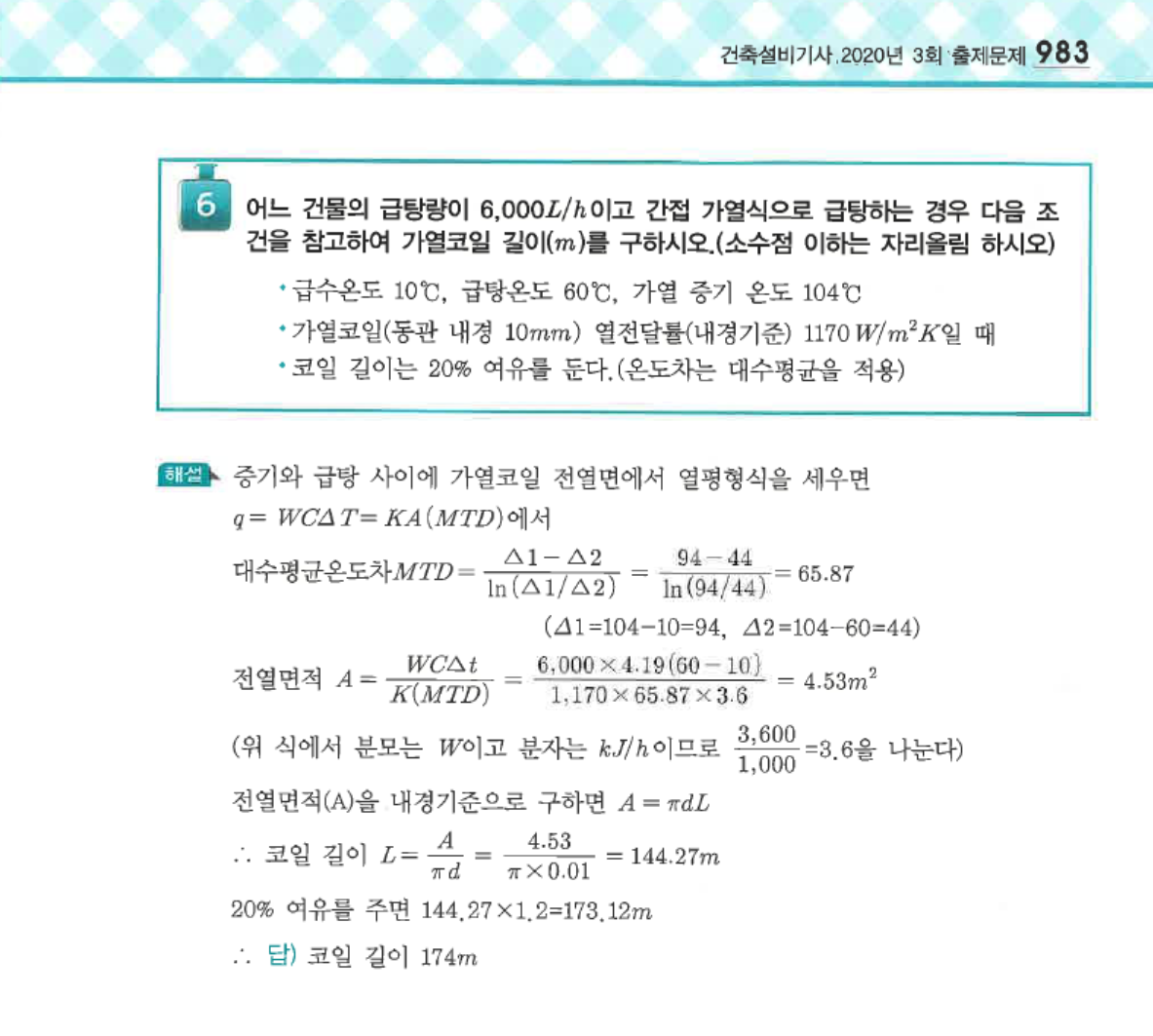

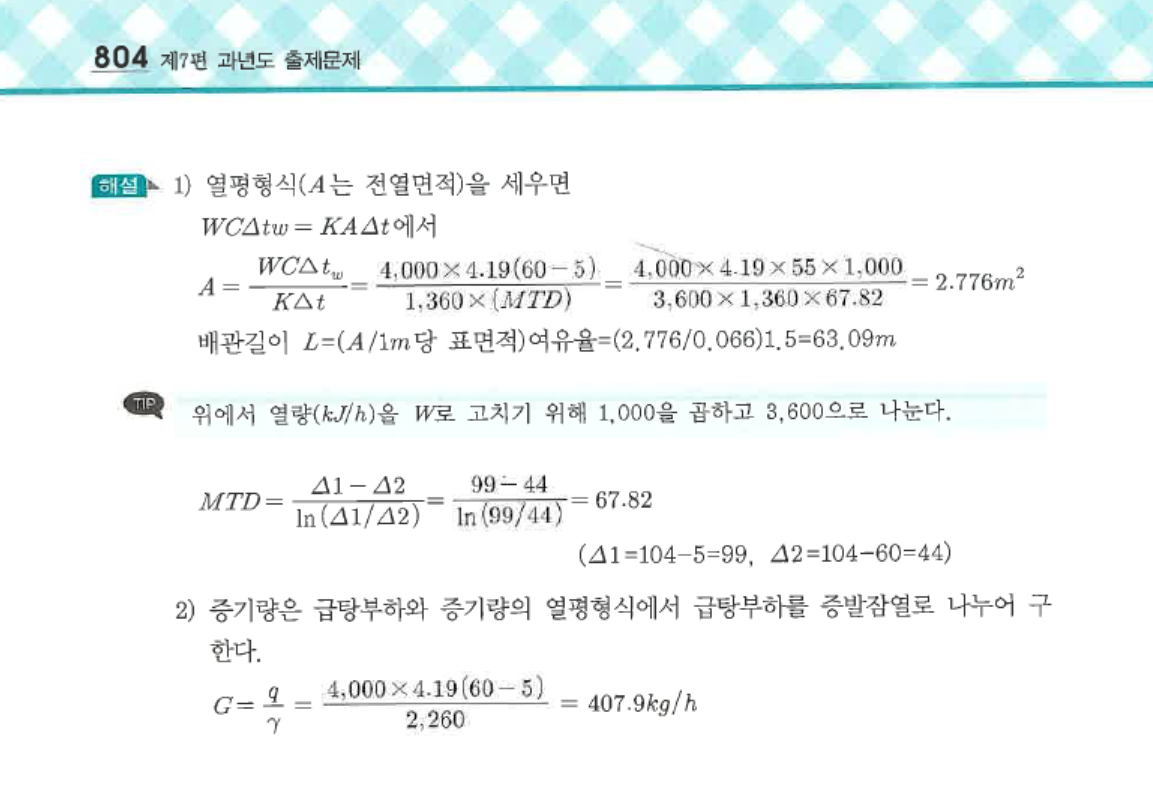

9번 급탕설비 코일 면적 길이 계산
1) 코일면적 : 2.99
2) 코일 길이 : 31.72
3) 증기량 : 465 (저는 5시간이라는걸 못봐서 틀렸는데 다른분 의견 적용합니다.)

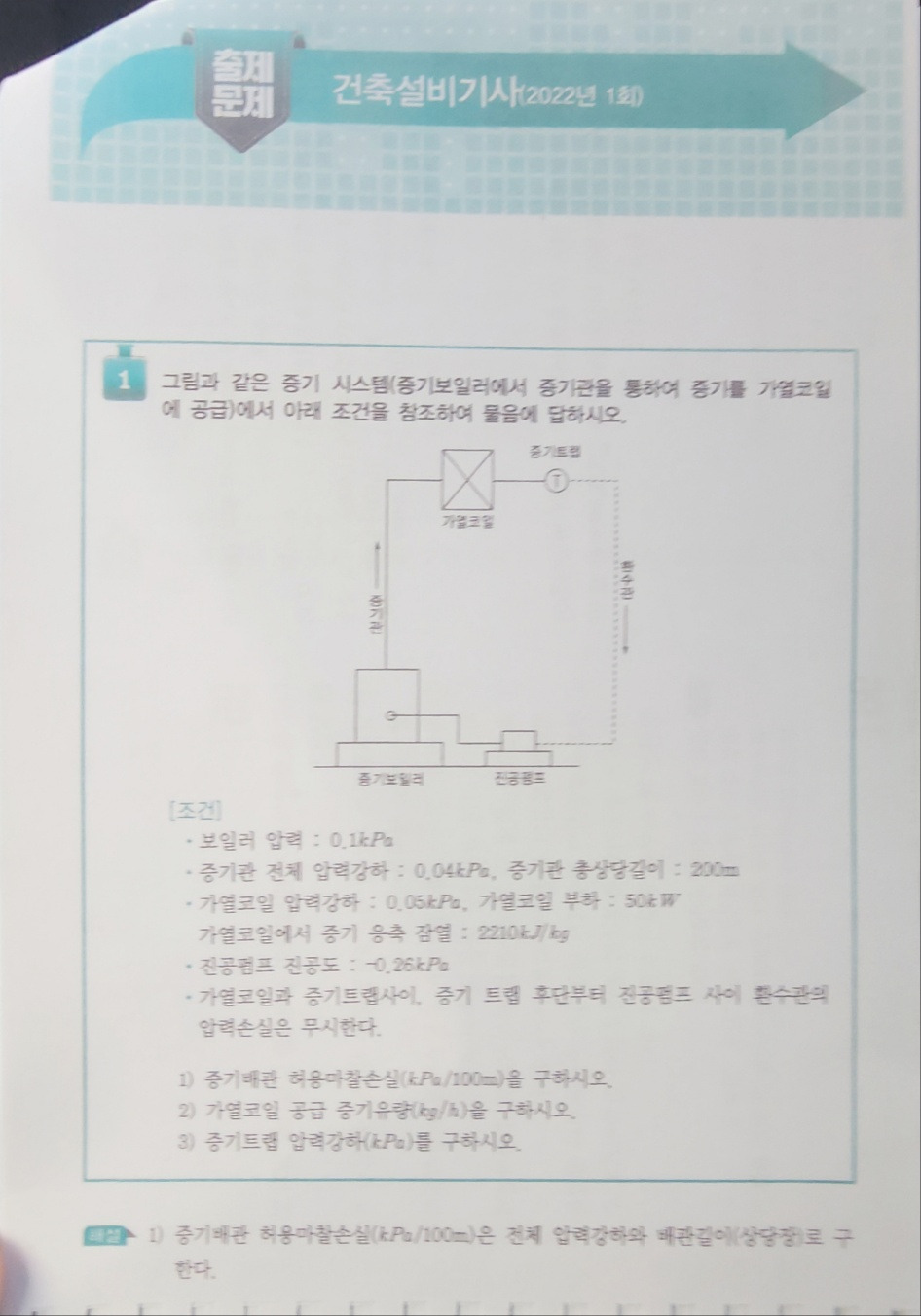

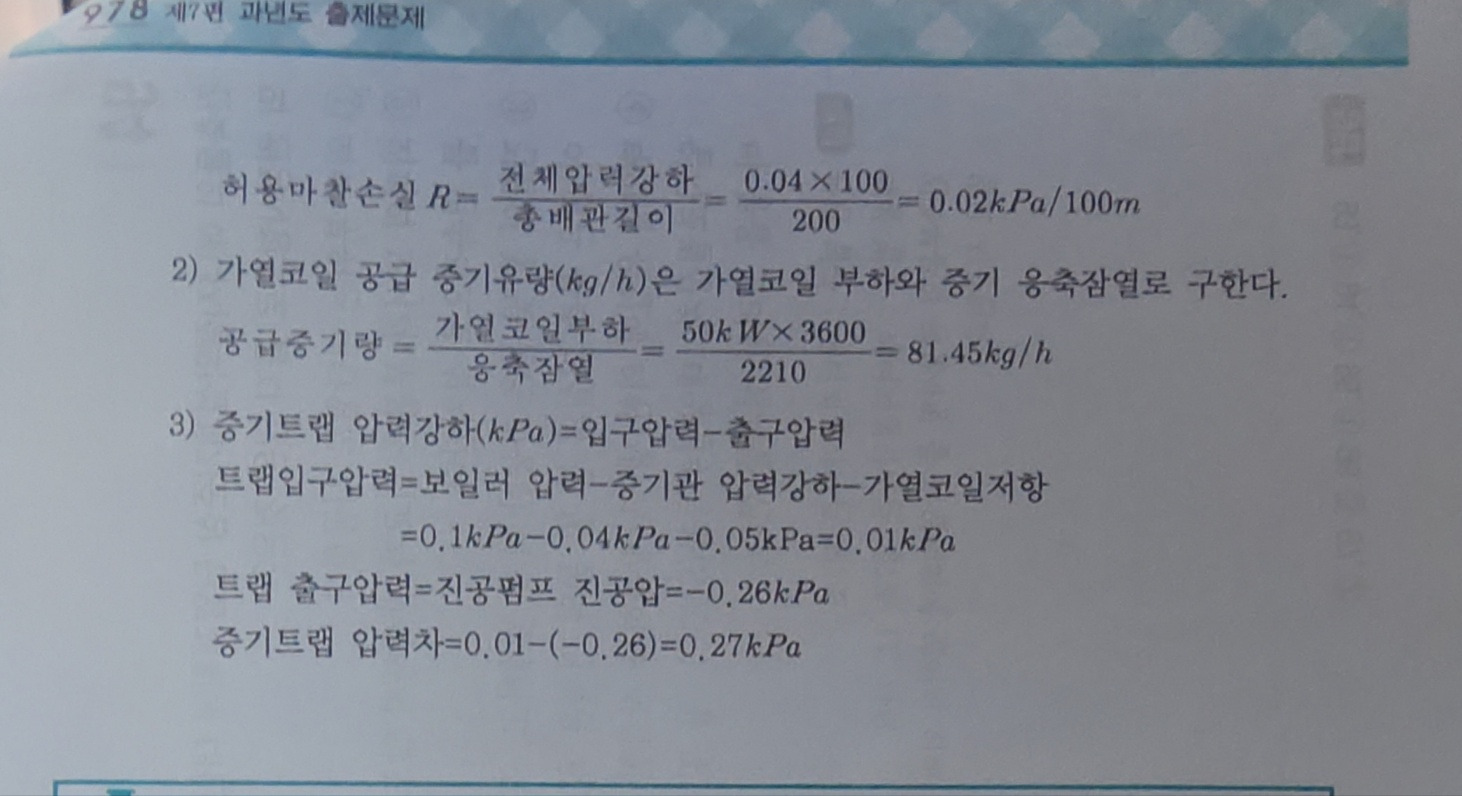

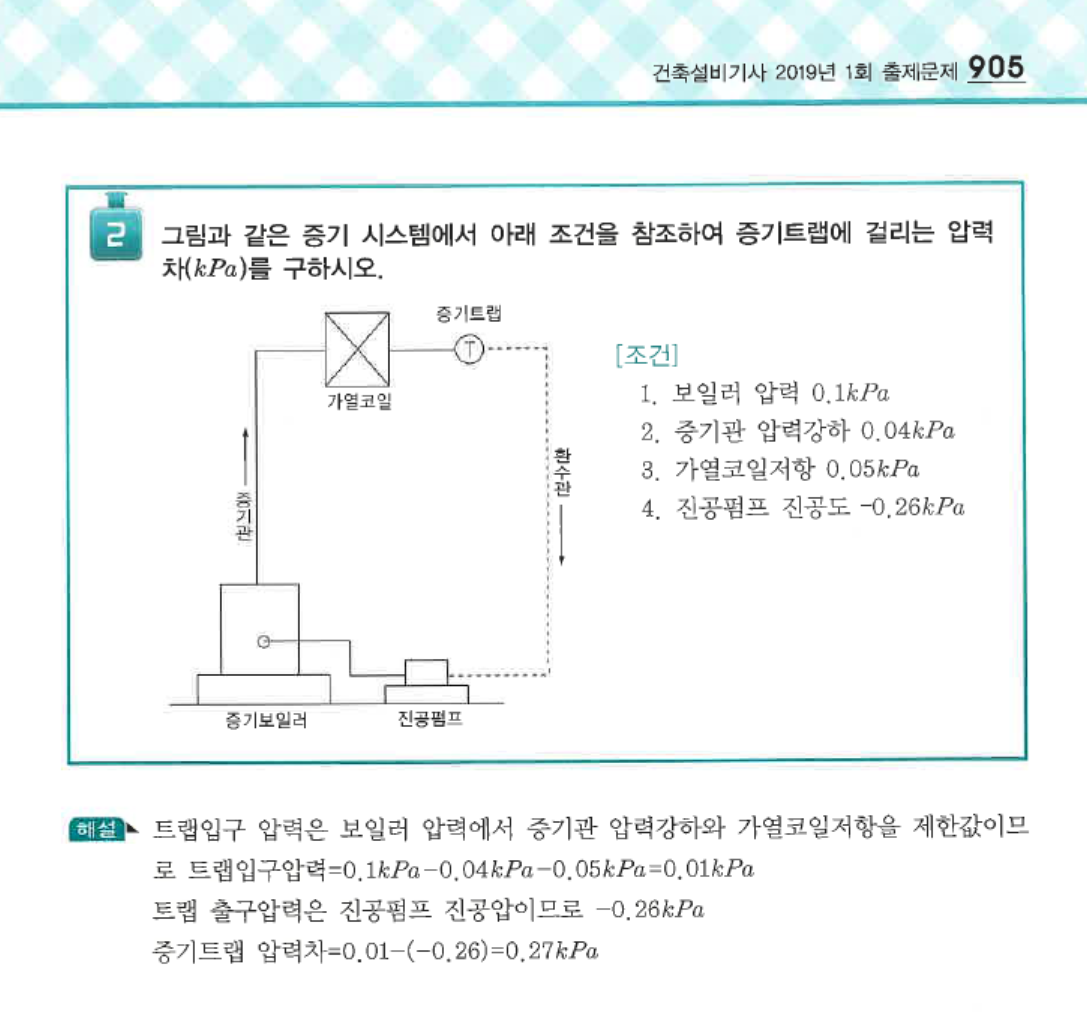

10번 증기 트랩 압력차 문제
1) 압력강하 : 6.67
2) 증기량 : 817.07
3) 압력차 : 0.27
11번 주철관 배관 품셈표 구하기
표완성

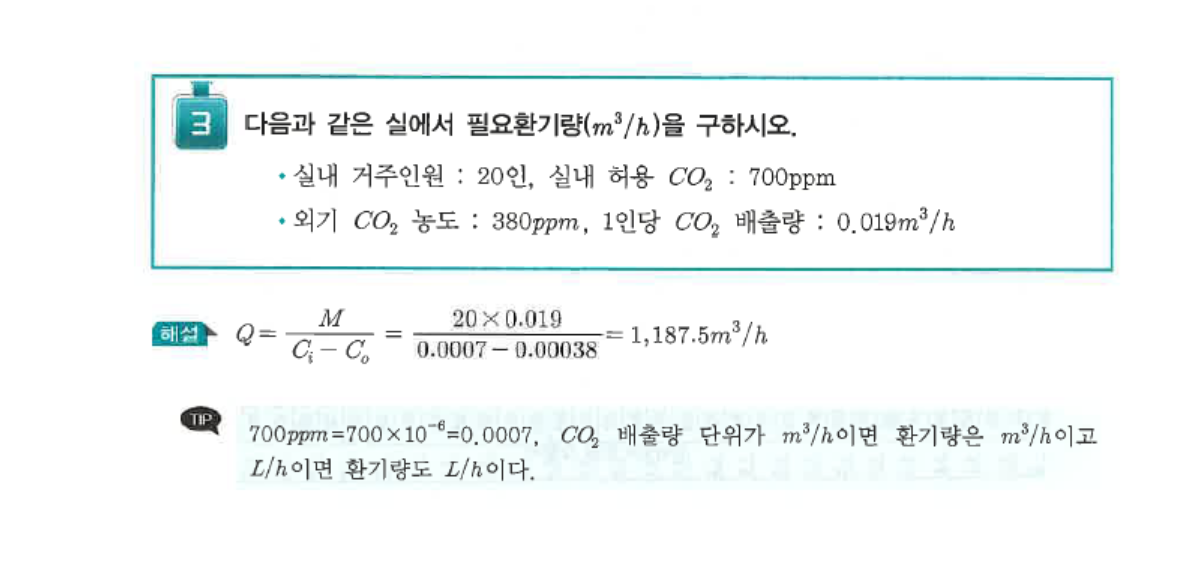

12번 분진량으로 송풍량 계산
필요 송풍량 : 1187.5
13번 관류 부하 계산 문제
1) 표 완성
2) 외기량 : 4545

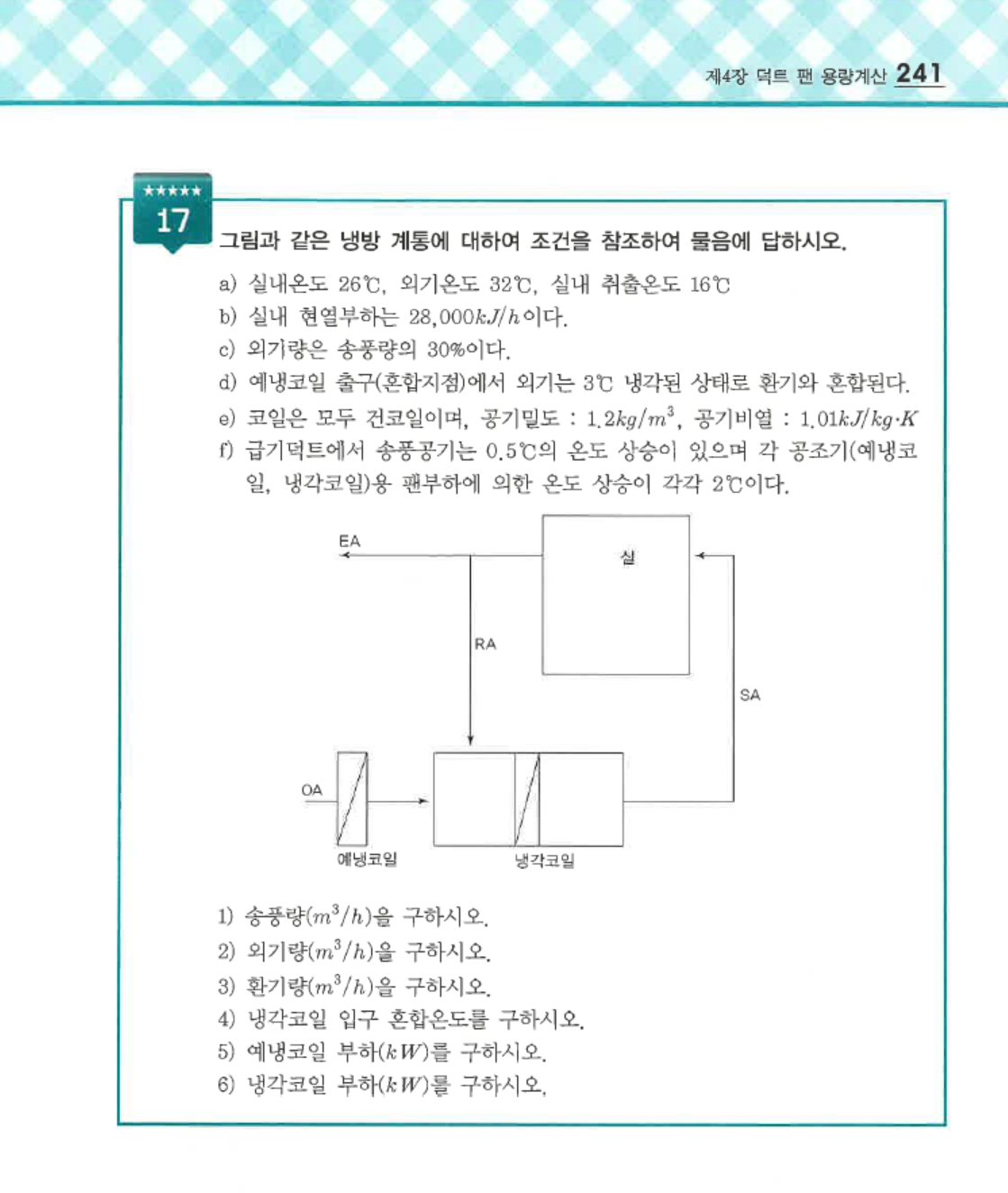

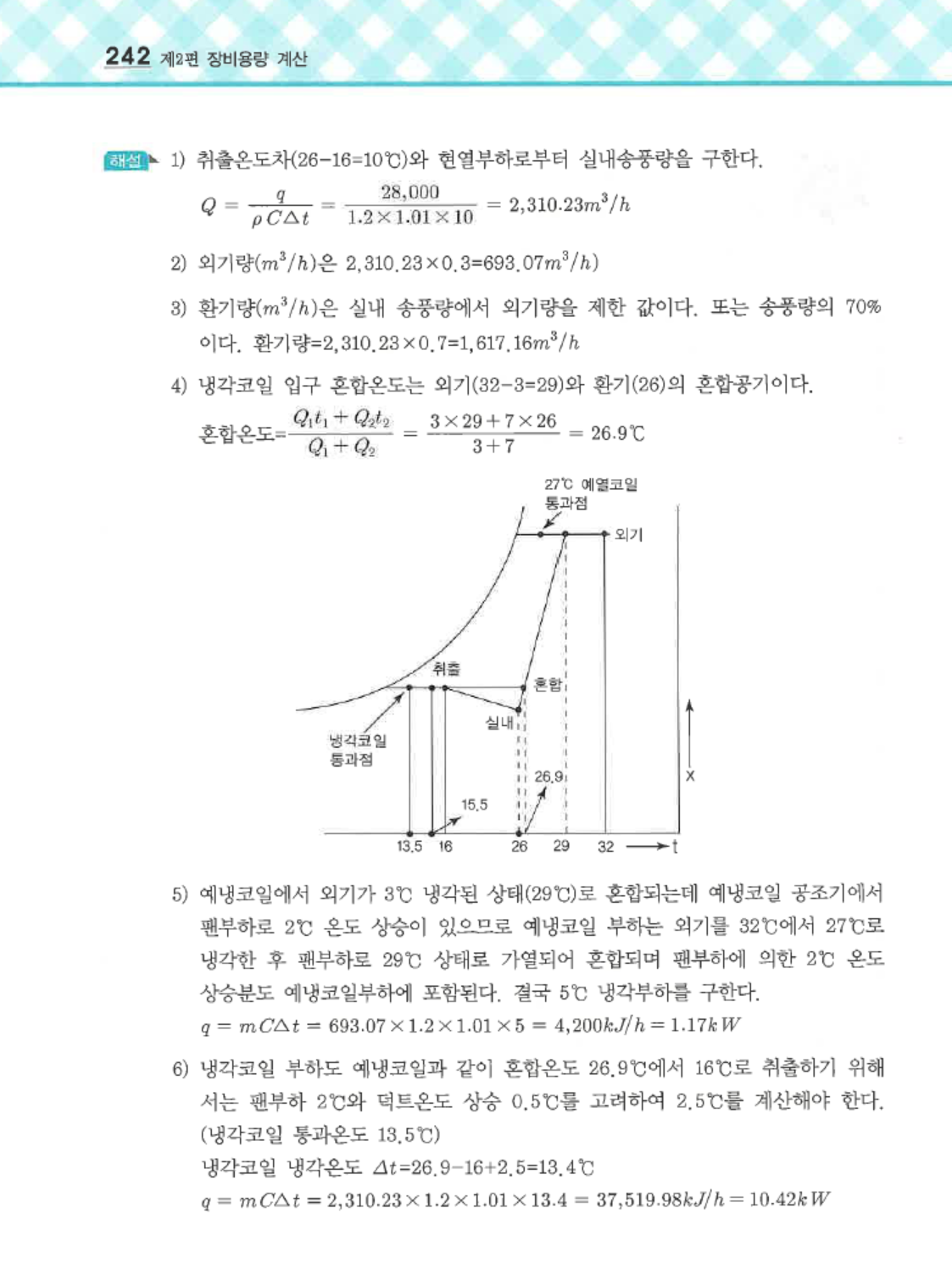

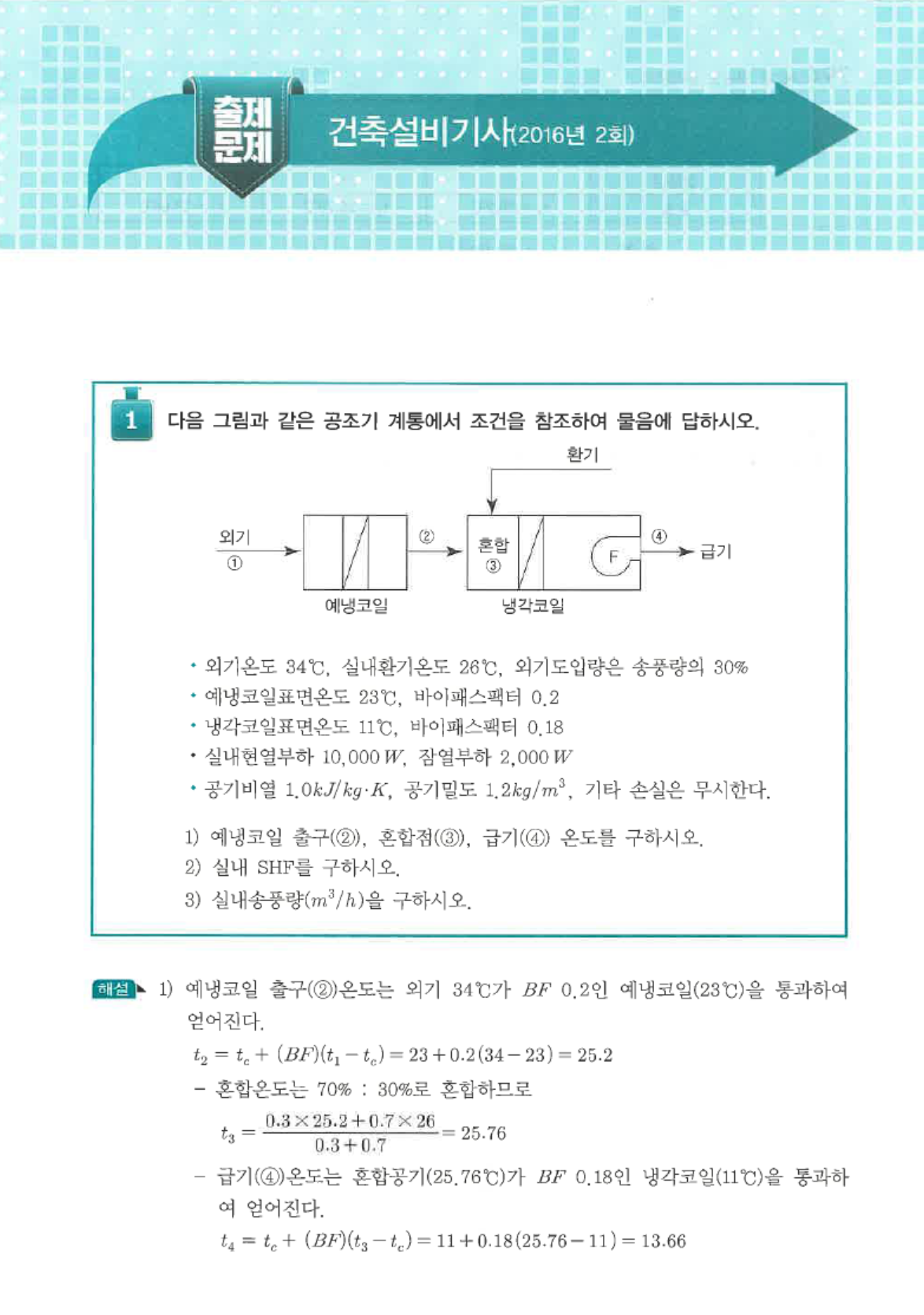

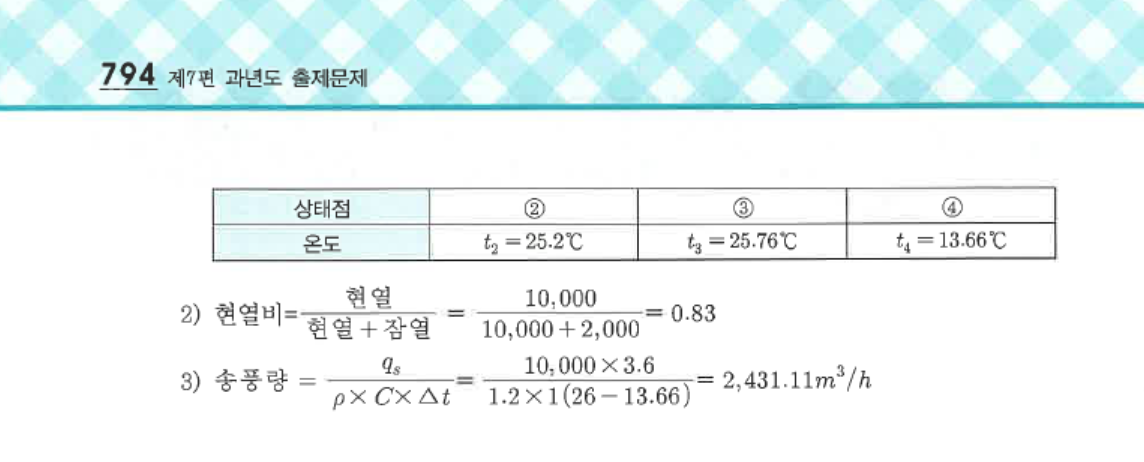

14번
1) 예냉온도 : 25.2
2) 혼합온도 : 25.76
3) 냉각온도 : 13.66
4) 냉각코일용량 3851.28
5) SHF 만나는점 : 1, 5번
[출처] 건축설비 3회 실기 답 맞춰봅시다. (기사마스터-전기기사,기능사,산업안전,소방설비,토목건축,위험물) | 작성자 내일을준비하는자

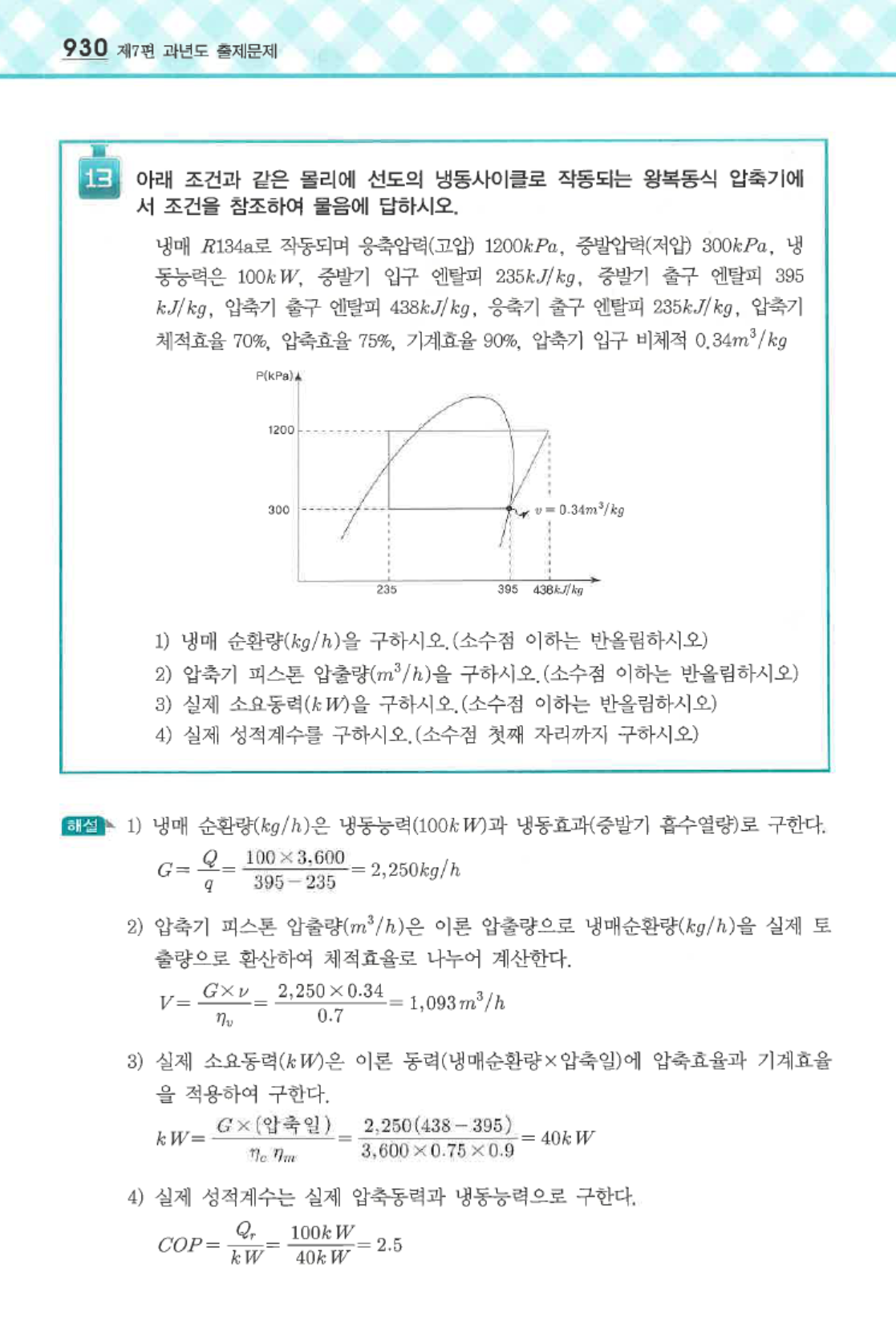

1번 문제 [8점]
2번문제 [6점]
증발탱크 기호 넣는 문제
3번문제 (유사문제) [6점]
4번문제 (유사문제) [5점]
5번문제 [5점]
오배수 그림을 보고 역활에 대해서 서술
6번문제 [7점]

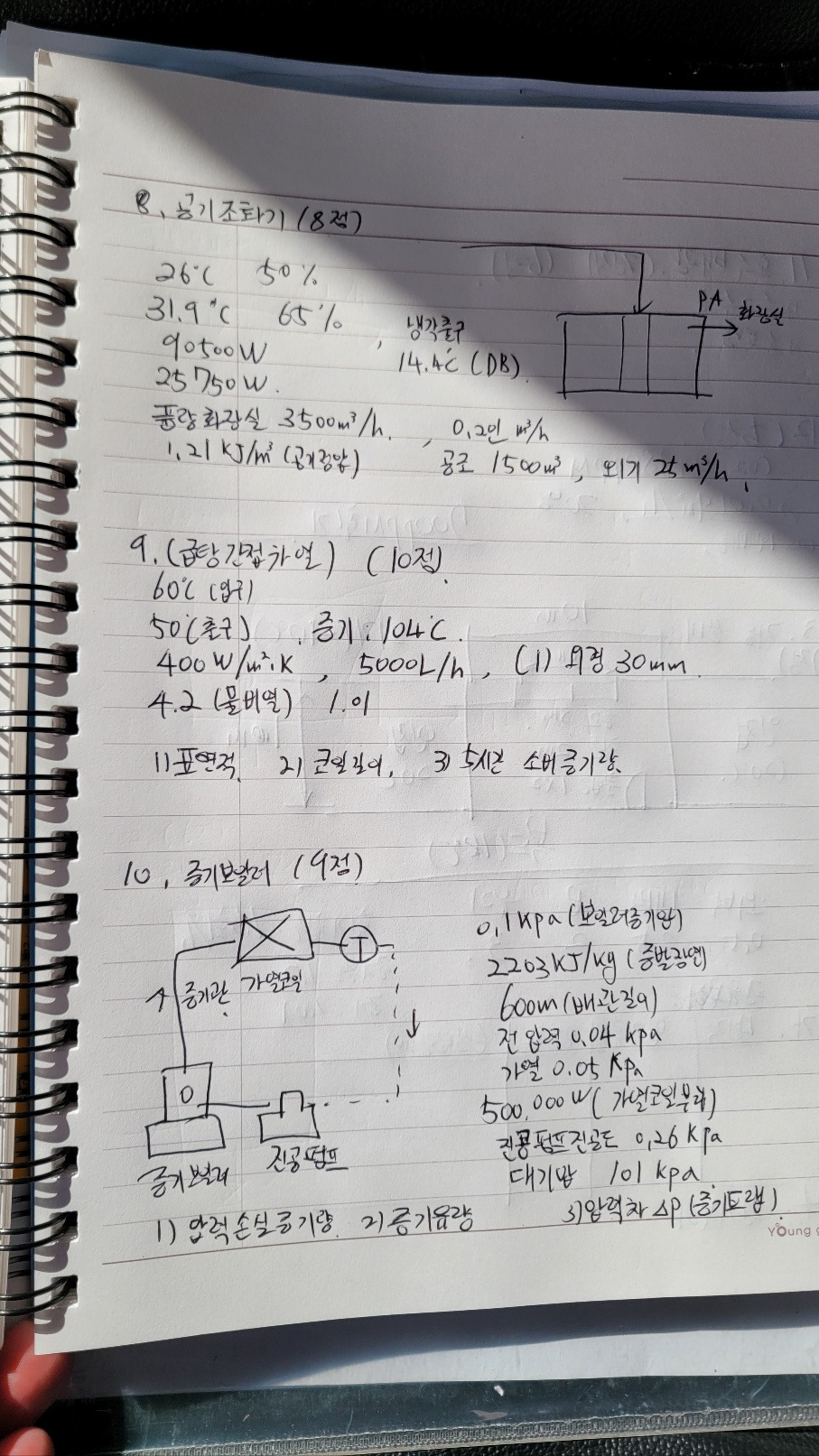

7번문제 [8점]
상사법칙..

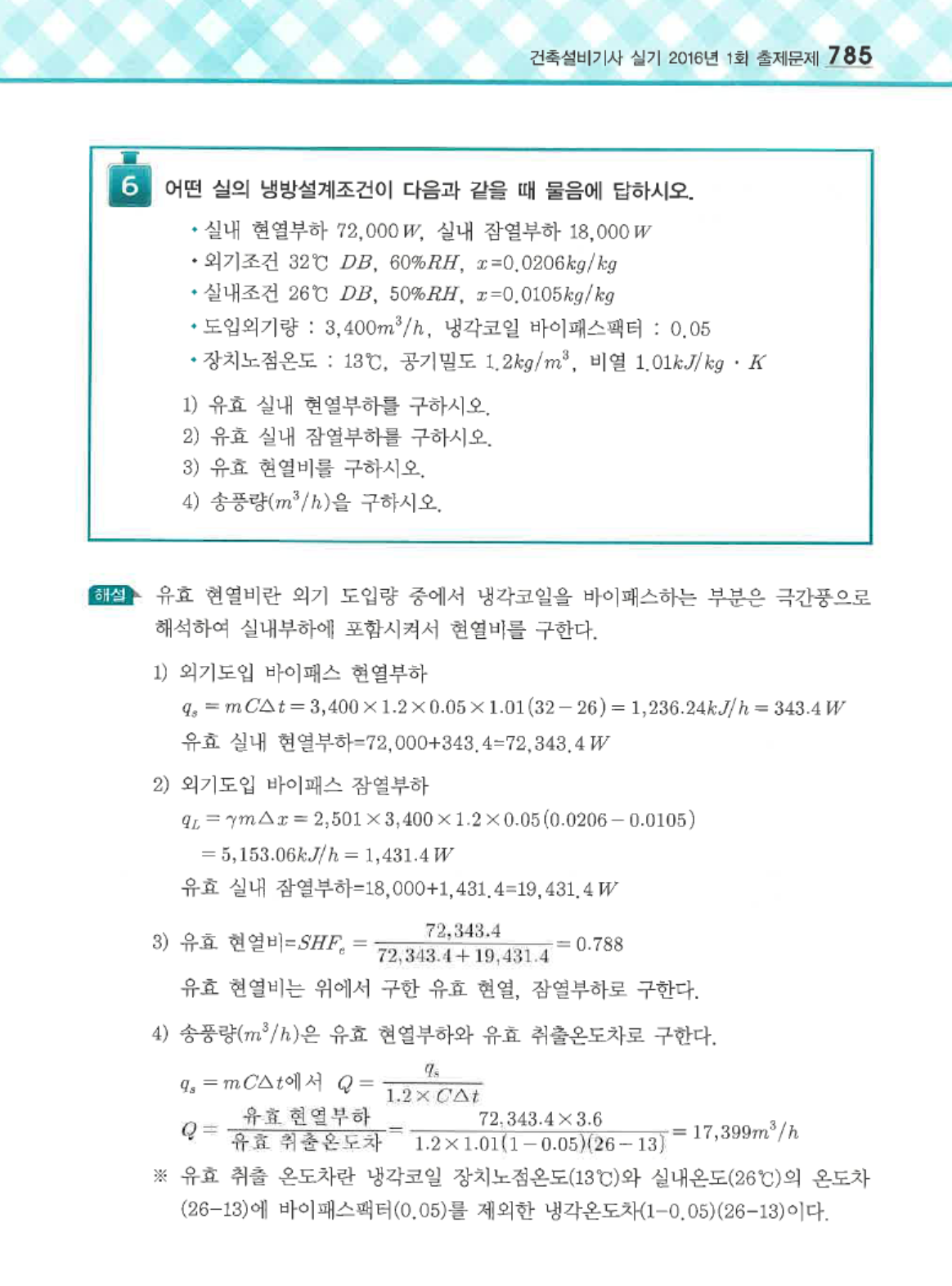

8번문제 (유사문제) [8점]
1) 헌열비
2) 인원수
3) SA급기
4) 배기
5) RA
6) EA
7) OA
8) 냉각코일 환기량

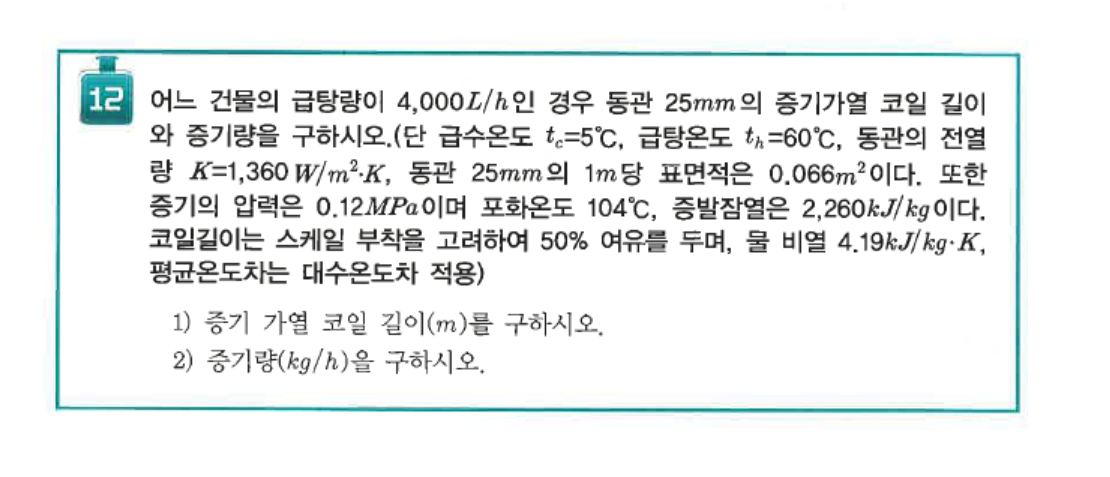

9번문제 (유사문제) [10점]
1)표면적
2) 코일길이
3) 5시간 소비증기량
10번 문제 (9점)

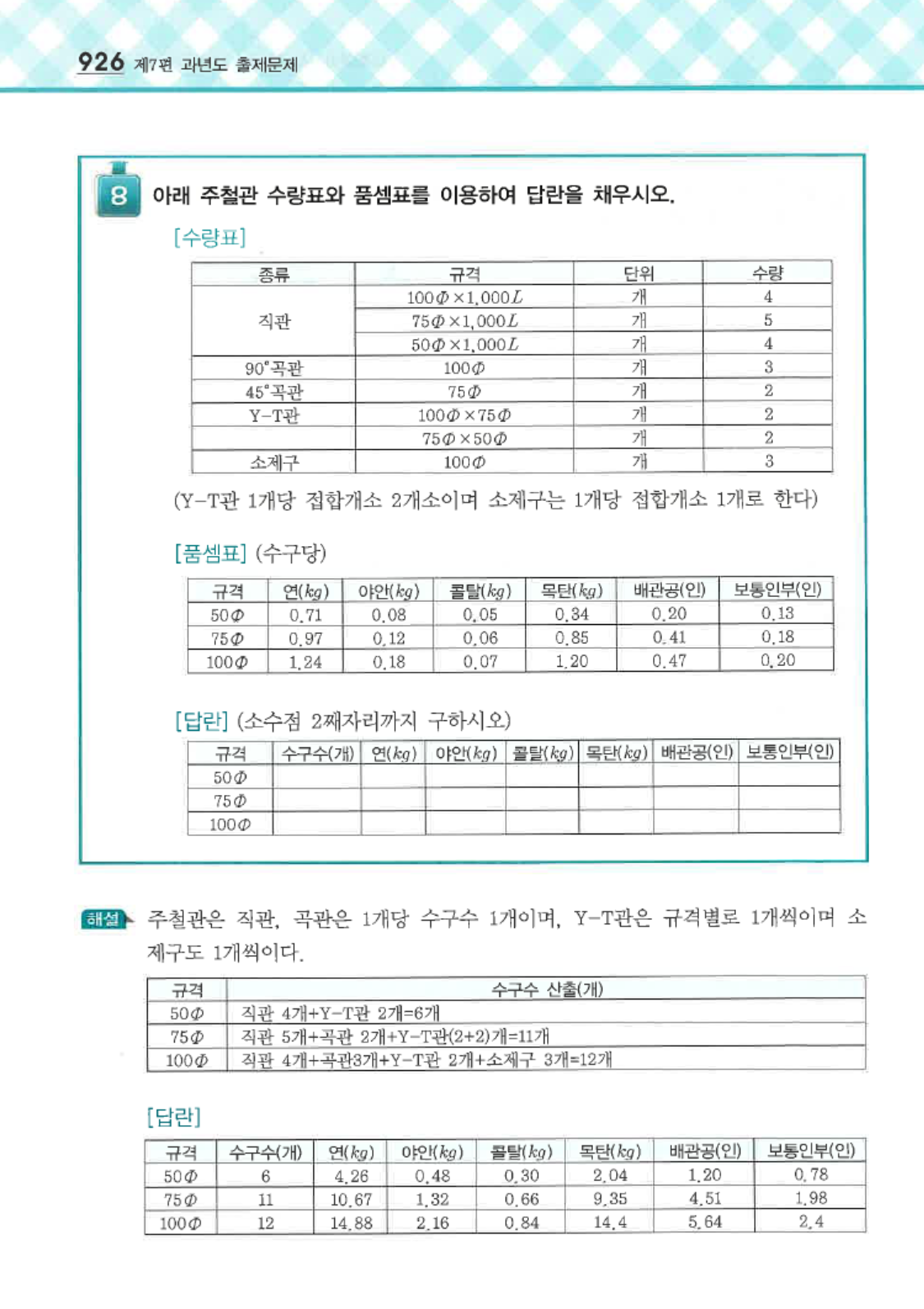

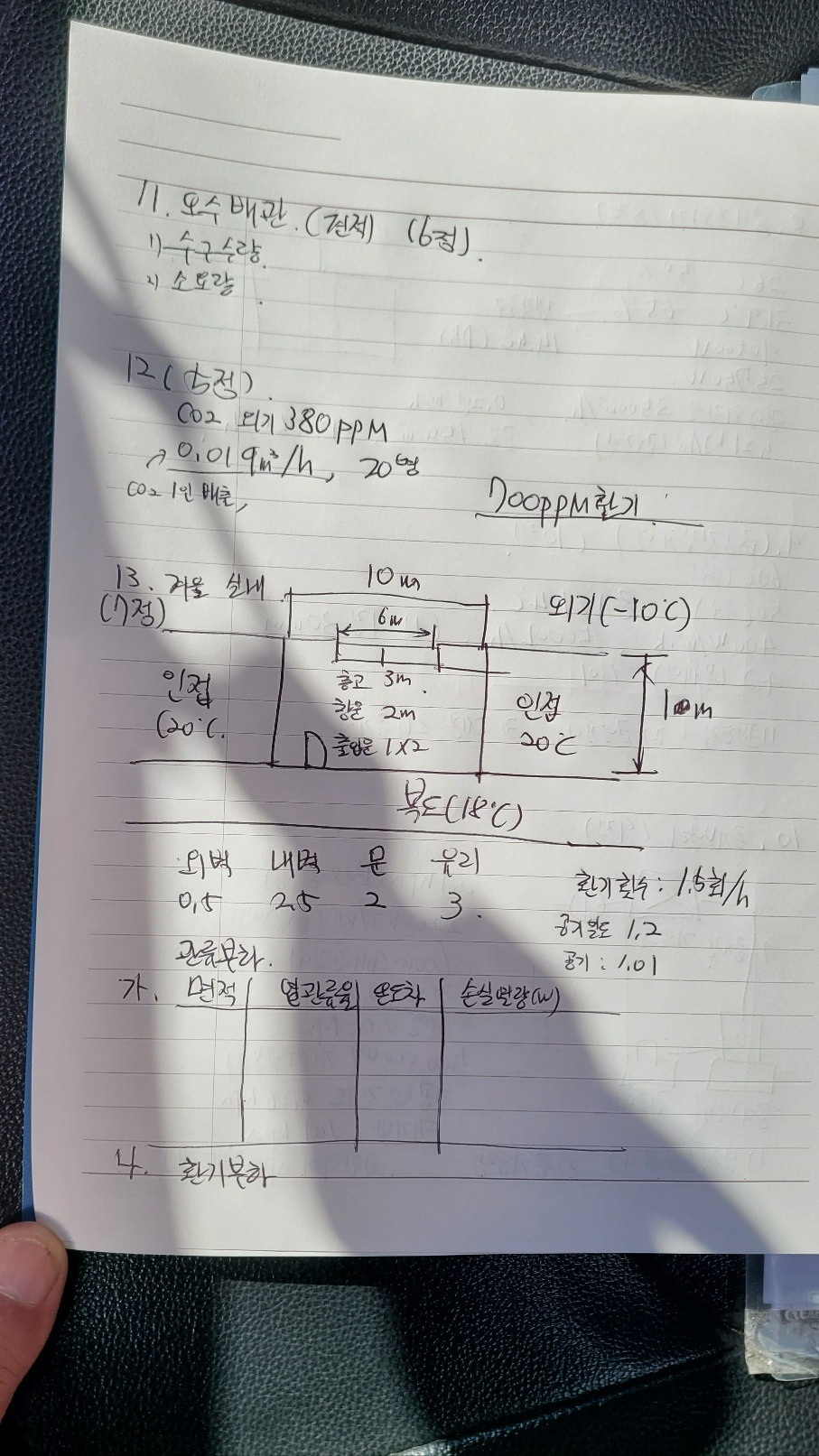

11번문제 2019년 2회 [6점]
12번문제 2018년 2회 [5점]

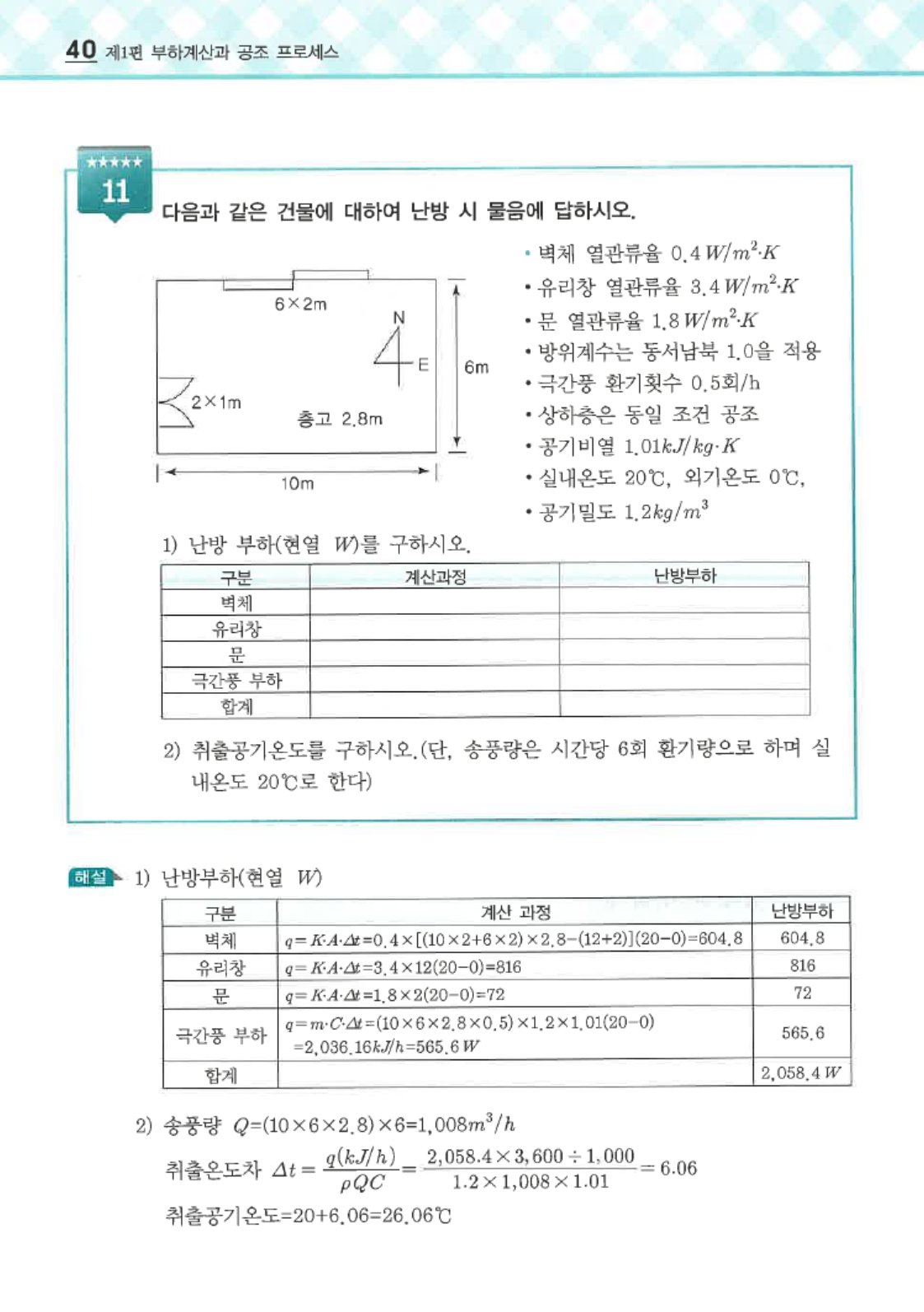

13번문제 (유사문제)[7점]
1) 관류부하
2) 환기부하

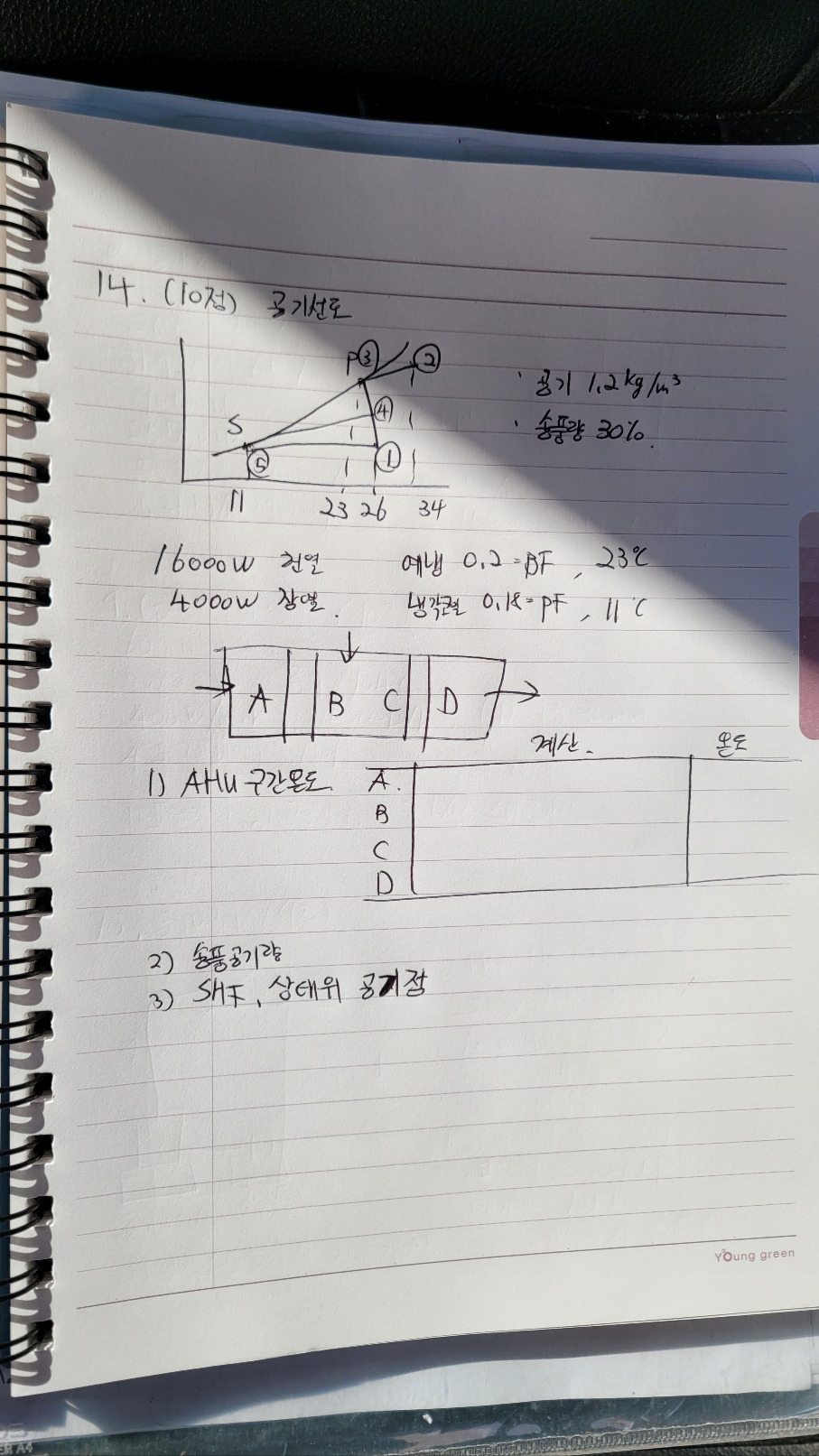

14번문제 (10점)
(유사문제)
댓글
댓글 리스트-
작성자하자 작성시간 25.11.05 증기계통도 배점이7점 이였나요. 8점은. 아니죠?
-
작성자오이소박이 작성시간 25.11.10 5번 문제 3)1.2³=1.728 소수점 조건없으면 둘째자리까지라고 시험보기전 멘트나온것같아서 1.73=73%증가라고 썼는데 맞게 해주겠죠?
-
작성자천상천하 작성시간 25.11.14 6번 문제에 감압밸브는 그리시오는 기억나는데 게이트밸브도 그리라는 지문은 없지 않았나요? 부하측에 게이트밸브 하나도 안 그렸어요....
-
작성자바라미려나 작성시간 25.11.14 좋은자료 잘 보고 갑니다 감사합니다.
-
작성자주왕산 작성시간 25.11.15 9번 문제 가열코일 길이 구하는 문제에서
동관 내경만 주어지고 표면적은 없었던 것으로
기억하고 온도차도 무엇으로 하라는 언급은
없었고 그래서 MTD로 했는데 맞는건지요?
