충분한 시간이 흘렀고 관심있으신 분들은 어느정도 보았다고 생각됩니다.
또.....열흘 뒤 공조냉동봐야 하기에 최종수정합니다.
여담으로 공조냉동, 7월... 42점,,,,10월... 58점.....11월 29일...??점....입니다.
이번 결과가 12월 31일인데, 발표일까지 희망을 가질 수 있기에 이렇게 복구과정을 만드었습니다.
붙우면 좋고, 떨어지면 이 과정으로 인해 학습에 더 도움이 되기 때문입니다.
복원 문제 미리 올려 주신 여러분들, 댓글주신 여러분들께 감사말씀 드립니다.
.............................
사진의 유사문제를 풀 수 있으면 될 것 같습니다.
계산기 실수만 없다면 득점이지요.
...........................
1. 태양열 난방 배관도 그리기 ...............................................................................................................12점(확실)
신출 문제로 배점은 12점이 확실하다.
아니다라고 하는 분들이 많은데, 정말 12점이다.
만약.......아주 적은 가능성으로 12점이 아니면....
열심히 우긴 저는 ......미안합니다....
그러므로, 100점 만점이 아닌, 88점 만점에서부터 틀린 점수를 제하여야 한다.
1번을 맞히신 분들.... 정말 대단하십니다.
비전공으로서 기출만을 파고드는 나는 시원하게 틀림이 마땅하다.
2. 배관 계통도, 각 층의 허용압력강하, 부하단위, 관경, 순환펌프 유량..................................9점(확실)
가) 허용압력강하 RB, RC, RD ................................................................3점
나) 보간법으로 부하단위, 관경 표 채우기.........................................3점
다) 순환펌프 유량 계산하기....................................................................3점
기출에 보면 유사문제가 있다.
그림의 배관이 변형 되어서 출제되었다.
아마, 각 층의 배관에 애매하게 위치한 B,C,D 점.
그리고, 기출과 다르게 부하가 접속점에서 수평배관 3M를 지나 상향으로 1M올라간 것으로 인해
어찌해야 하는 지 방향을 잡을 수 없었다.
지나고 생각해보니, 기출에서는 B,C,D에서 필요한 압력만 제시되었다.
따라서, 분기하는 접속점으로 B,,C,,D를 놓고, 그 점에서 필요한 압력 샤워기(?)와 상향높이,
수평 3M 마찰손실만 계산해주면.......부하 필요압력 3 + 상향높이 1 + 마찰손실 3*0.003으로 놓고,
위치 정수두를 고려하여, 기출과 같이 풀면 되었을 것 같다.
생각, 생각.....하다가....당황하고.. 시간에 쫒겨 ......이걸 포기하고 다른 것을 검산하는 것이 낫겠다..
라는 생각에 포기했다. 워낙 계산기 실수가 많기에.....
그래도, 배점 9점에, 소문항 3개로 깔끔하다.
소문항 가)와 나)는 연계되었고, 다)는 단독으로 쉽게 풀수 있다.
그러므로, 감사한 문제로서 부분점수 3점을 확보했다.

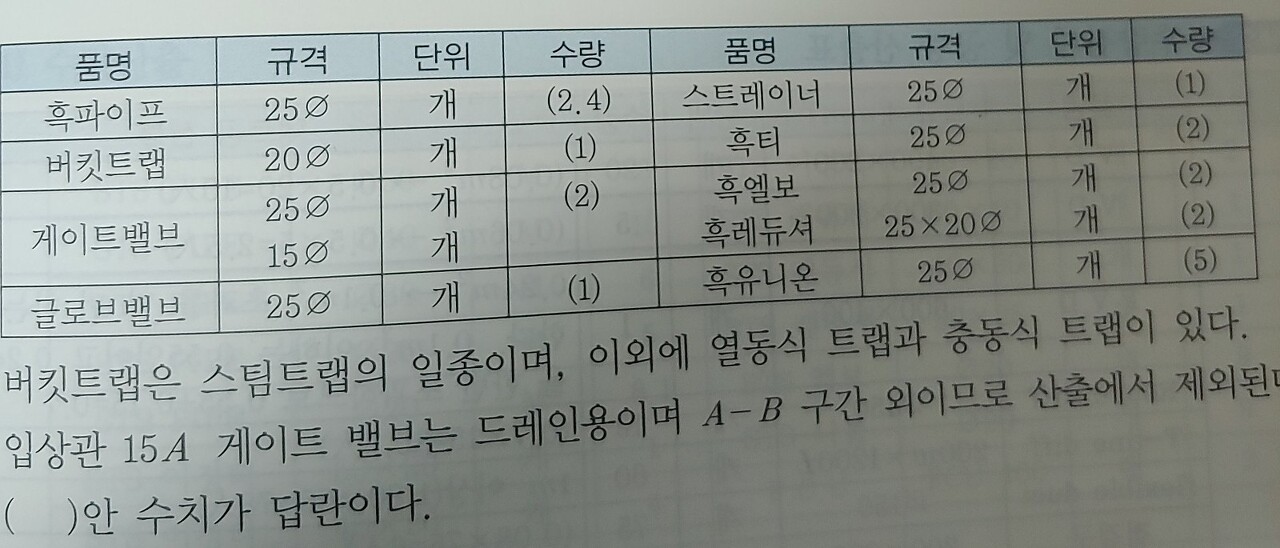

3. 적산, 배관부속 개수 표 채우기.............................................................................................................7점(확실)
게이트밸브(40A) - 2개 ....... 스트레이너(40A) - 1개 ........1점
게이트밸브(15A) - 1개 ....... 유니언(40A) - 5개..................1점
글로브밸브(40A) - 1개 .......1점 티이(40A) - 2개......................1점
레듀셔(40*32) - 2개 ...........1점 엘보(40A) - 2개........................1점
(예상.....부분점수는 게이트 밸브 40A, 15A 다 맞으면) .........1점
당황했다. 기출에서 바이패스 배관만 봐왔기에...

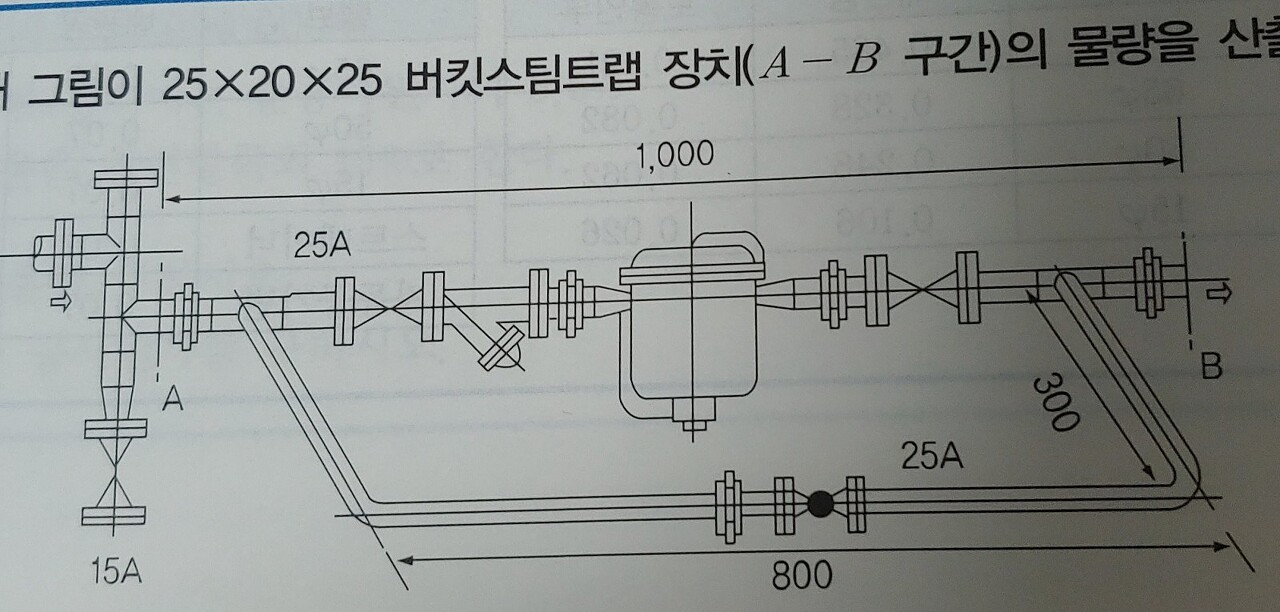

또...인쇄상태도 아래의 사진처럼 선명하지 않았다.
실제 문제는 사진처럼 주어지고, A-B구간이라는 말은 없었다.
사진의 15A라는 말도 없었다.
물어보는 항목은 같았다.
표에서 빈 칸이 8개인데 배점이 7점이라서 부분점수의 명쾌한 기준을 잡지 못하겠다.
그래도, 이런 문제는 항상 부분점수가 있기에, 과거 다른 종목 시험상 확실하다.
단 3점이라도 기대해본다.
40*32*40 버킷스팀트랩 장치

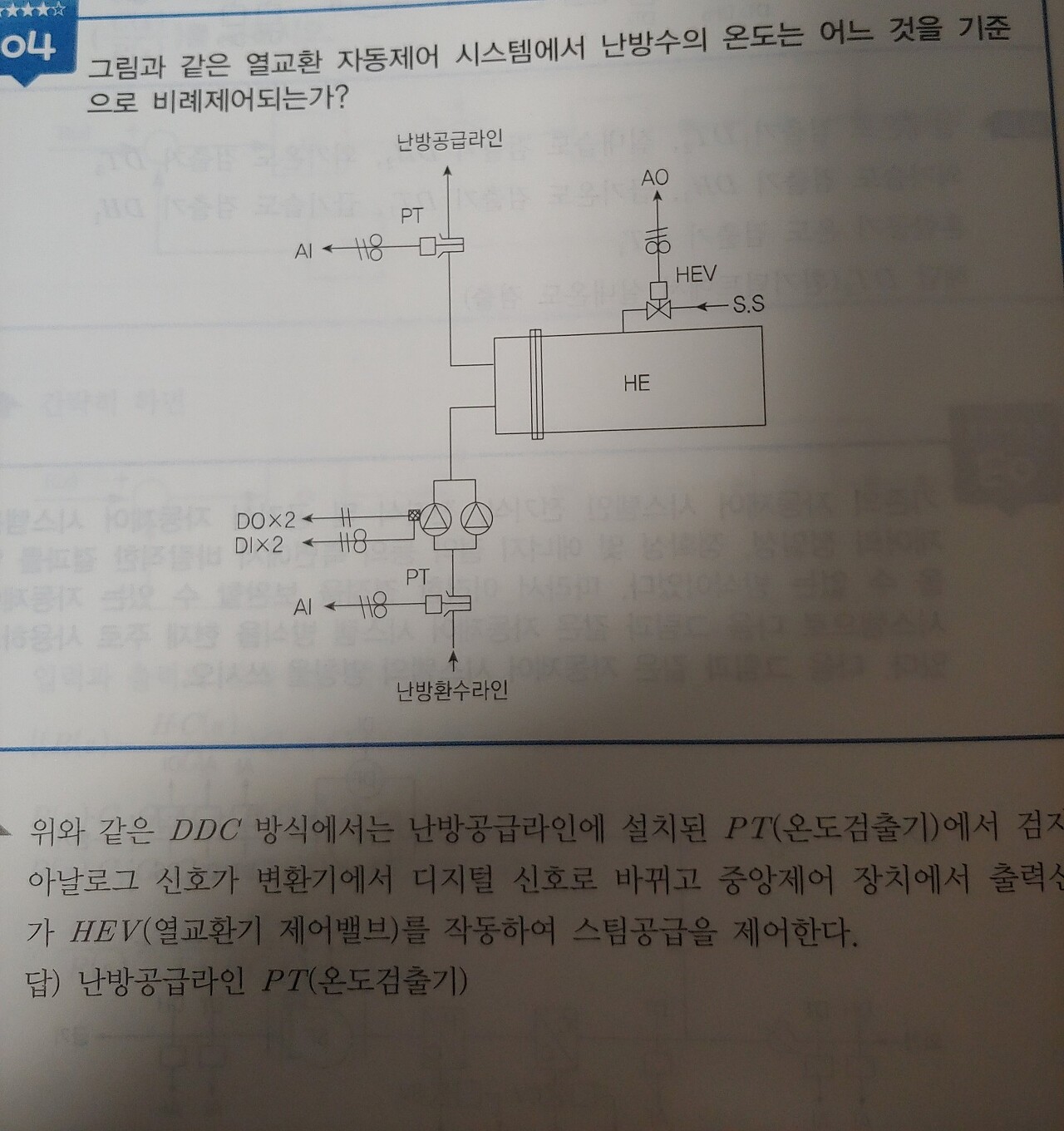

4. 난방 라인에서 증기량을 조절. 온도검출기 ......................................................................................5점(확실)

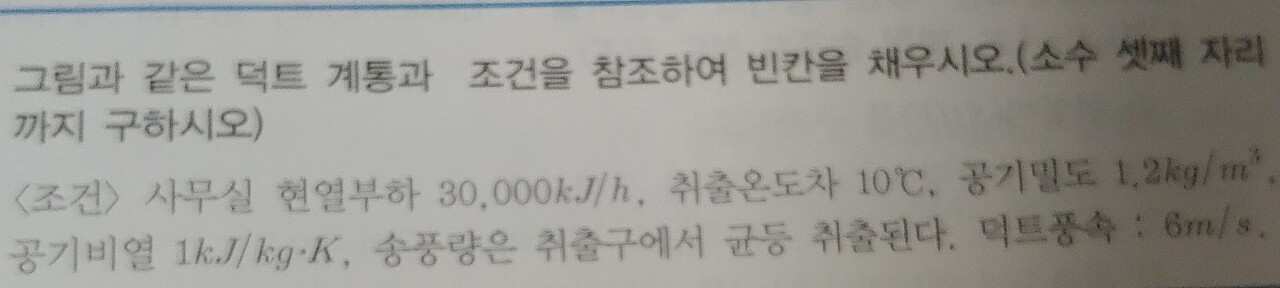

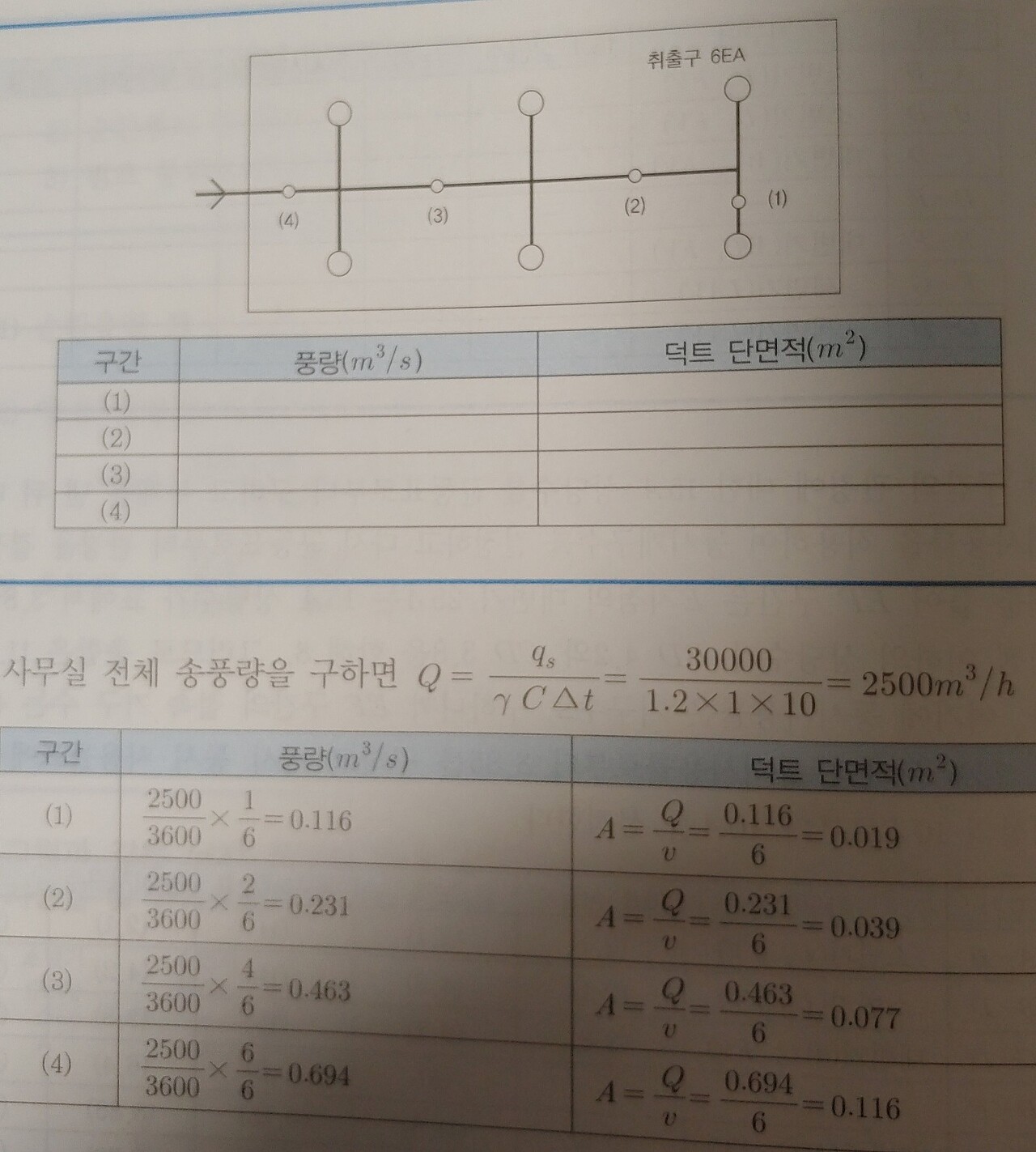

5. 덕트 풍속 9m/s 주고, 취출구 6개 주고, 덕트의 단면적 구하는 표 채우기............................7점
문제) 급기 덕트 그림, 메인덕트에서 양쪽으로 갈라지는 분기 3곳.
중간덕트에서 양쪽으로 취출구 1개씩. 취출구 총 6개
송풍기 송풍량 5000M^3/H주어지고, 각 취출구 풍량은 동일.
메인 덕트 출발점 풍속 9M/S
가) 중간덕트 단면적(M^2)의 계산 과정................................3점
중간덕트는 취출구 2개를 담당함.
나) 덕트 단면적 표 채우기..............................4점
당황한 문제이다.
문제 조건 상, 송풍기 출구 풍속만 제시되어 있다.
작은덕트, 중간덕트, 큰 덕트 단면적을 구하란다.
어떻게, 처음 풍속이 분기되는 곳을 지나서 말단 취출구까지 같을 수 있을까
풍량과 덕트 단면적이 변하면 풍속도 변할 것 같은데.
아무튼 조건만 보았다.
실 전체 송풍량이 있고, 각 취출구마다 풍량이 같다. 풍속은 제시되었다.
틀리던 맞던 할 수 있는 것은 ......단면적*풍속=풍량.....이라는 것이다.
문제조건을 보고 , 다른 변수를 도저히 생각할 수 없었다.
6. 벽체주고 열관류율 구하기..........................................................................................................................10점(확실)
가) 벽체열관류율 구하기 .............................. .............................................2점
나) 벽체 면적으로 손실열량 구하기......... ..............................................2점
다) 벽체 중간 쯤의 표면 온도 구하기.....................................................3점
라) 열관류율을 0.5로 바꾸기 위해 추가하는 단열재의 두께.........3점
너무나 익숙한 문제이다. 계산기 실수만 없다면....
계산기를 3번 두드렸다.
다)의 문제가 좀 까다롭다.
온도구배법으로 풀었다.
지금 생각해보니, 이 문제가 3번 문제였던 것 같다.
부분 점수는 .....지금까지, 기사, 산업기사를 보며, 나름 부분 점수에 익숙해진 느낌이기에
책정해봤다.
다)는 그림에서 실내와 가까운 5와 6사이......5의 표면온도를 구하는 것임.

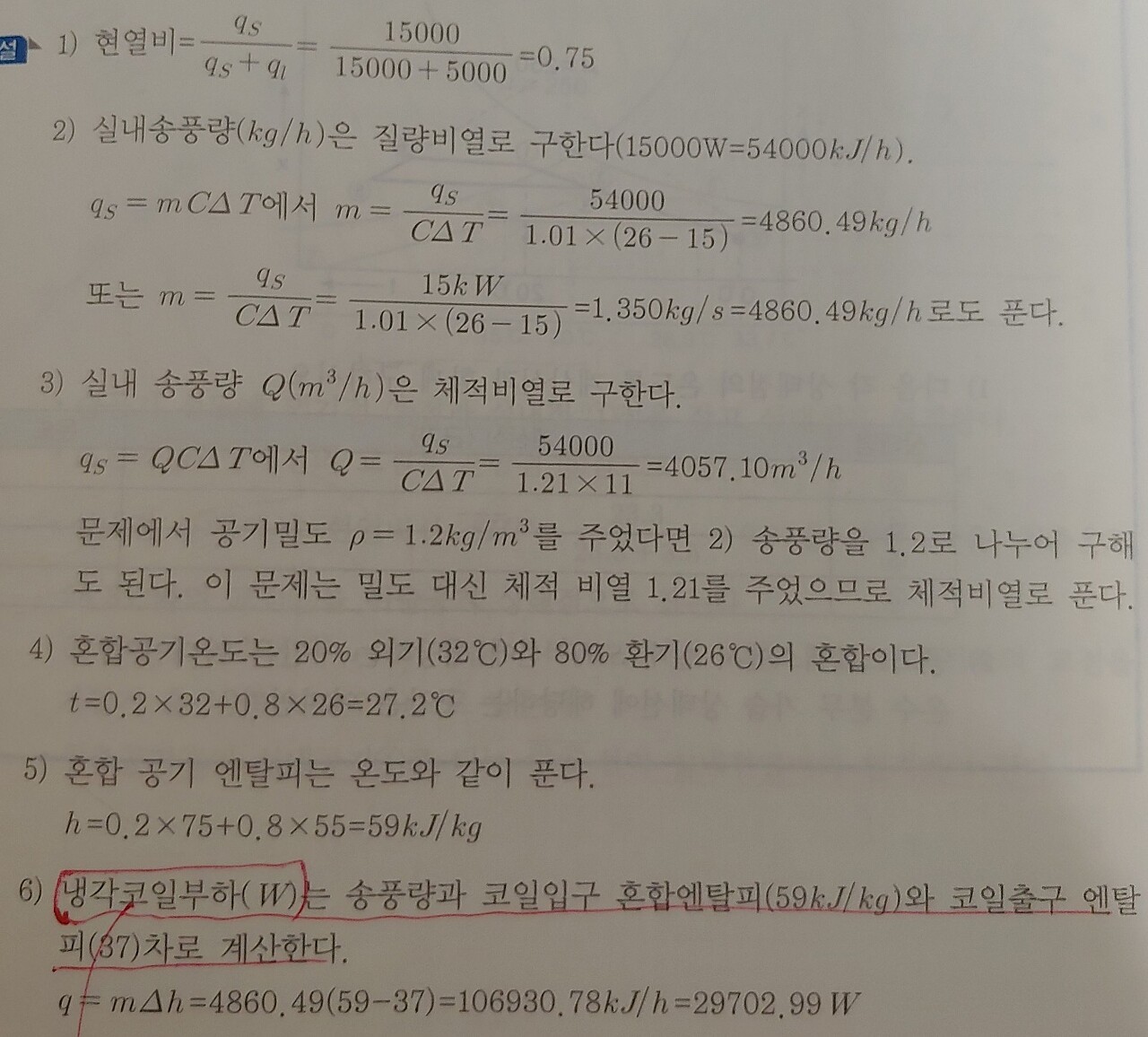

7. 냉방 외기, 실내, 혼합, 덕트 열취득 문제...............................................................................................10점
가) 현열비 ....................................................................2점
나) 혼합공기 온도, 혼합공기 엔탈피 구하기 .....................................2점
다) 송풍량 구하기..........................................................................................2점
라) 냉각코일의 냉각열량 구하기.............................................................2점
마) 냉각코일에서 제거하는 감습량 구하기.........................................2점

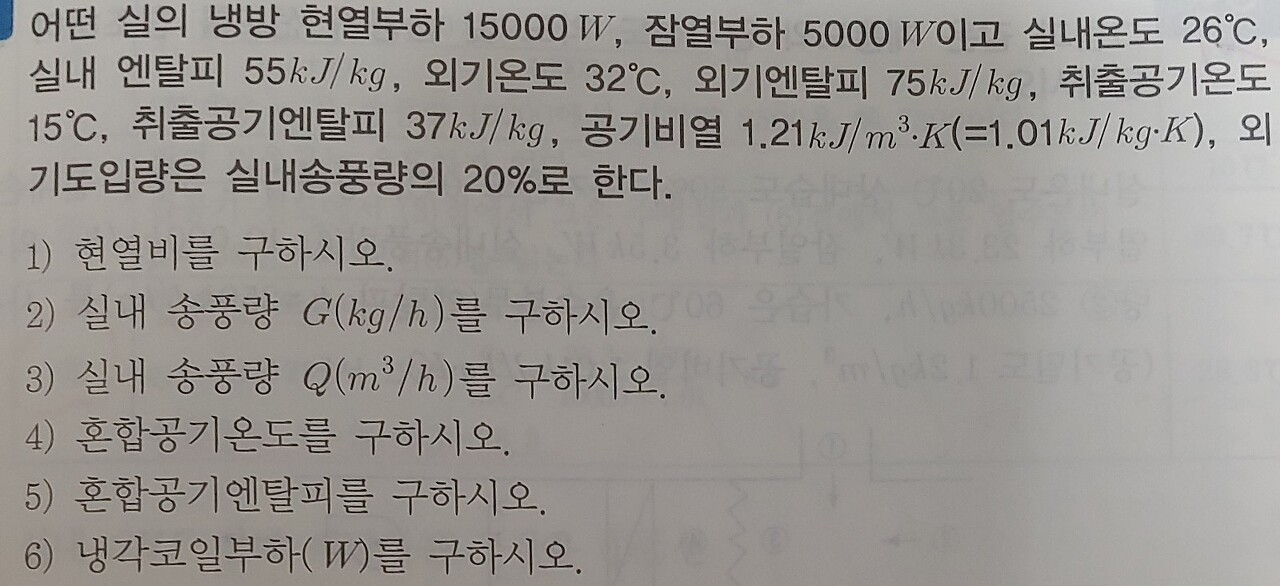

사진의 문제를 풀 수 있는 능력이면 무난하다.

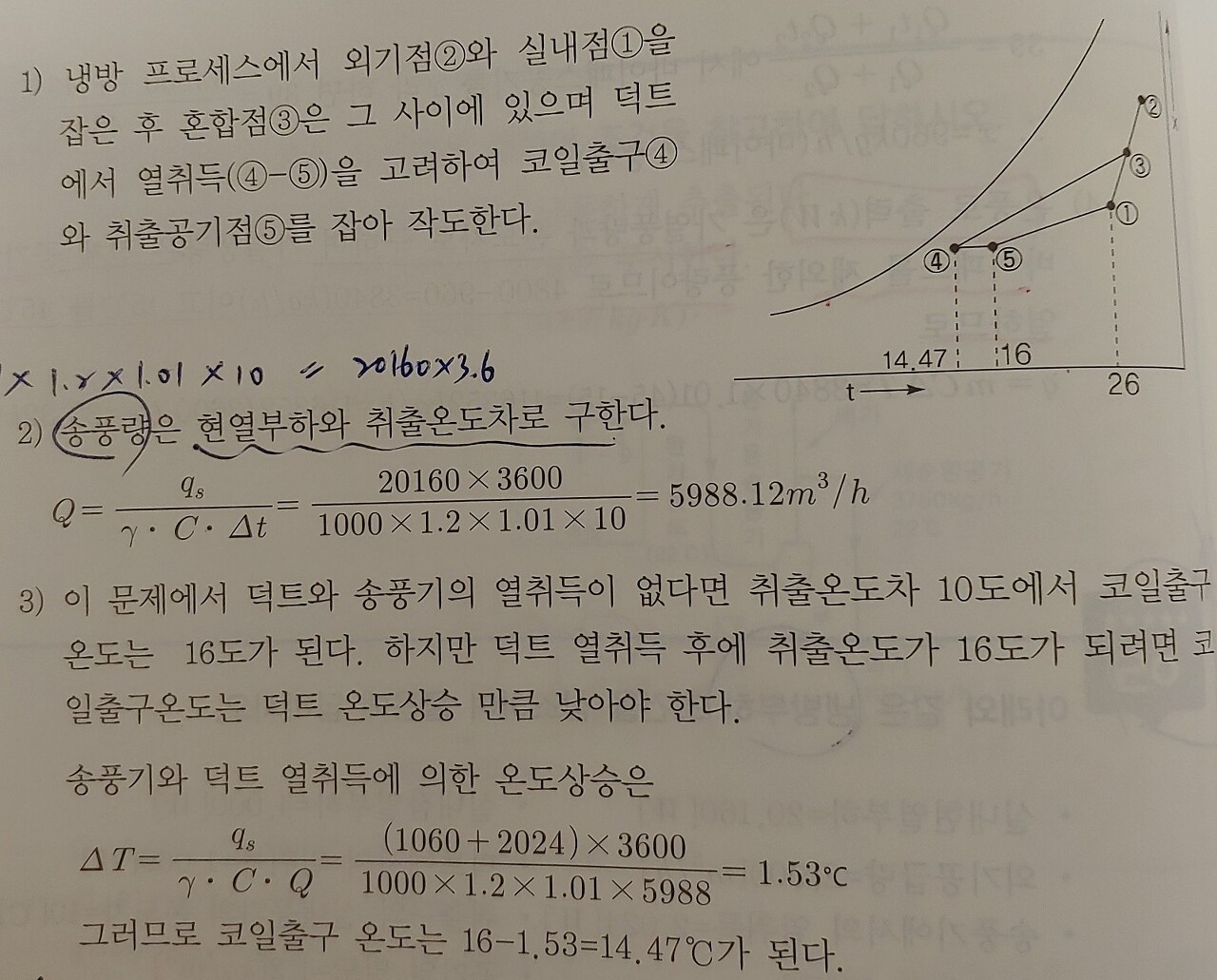

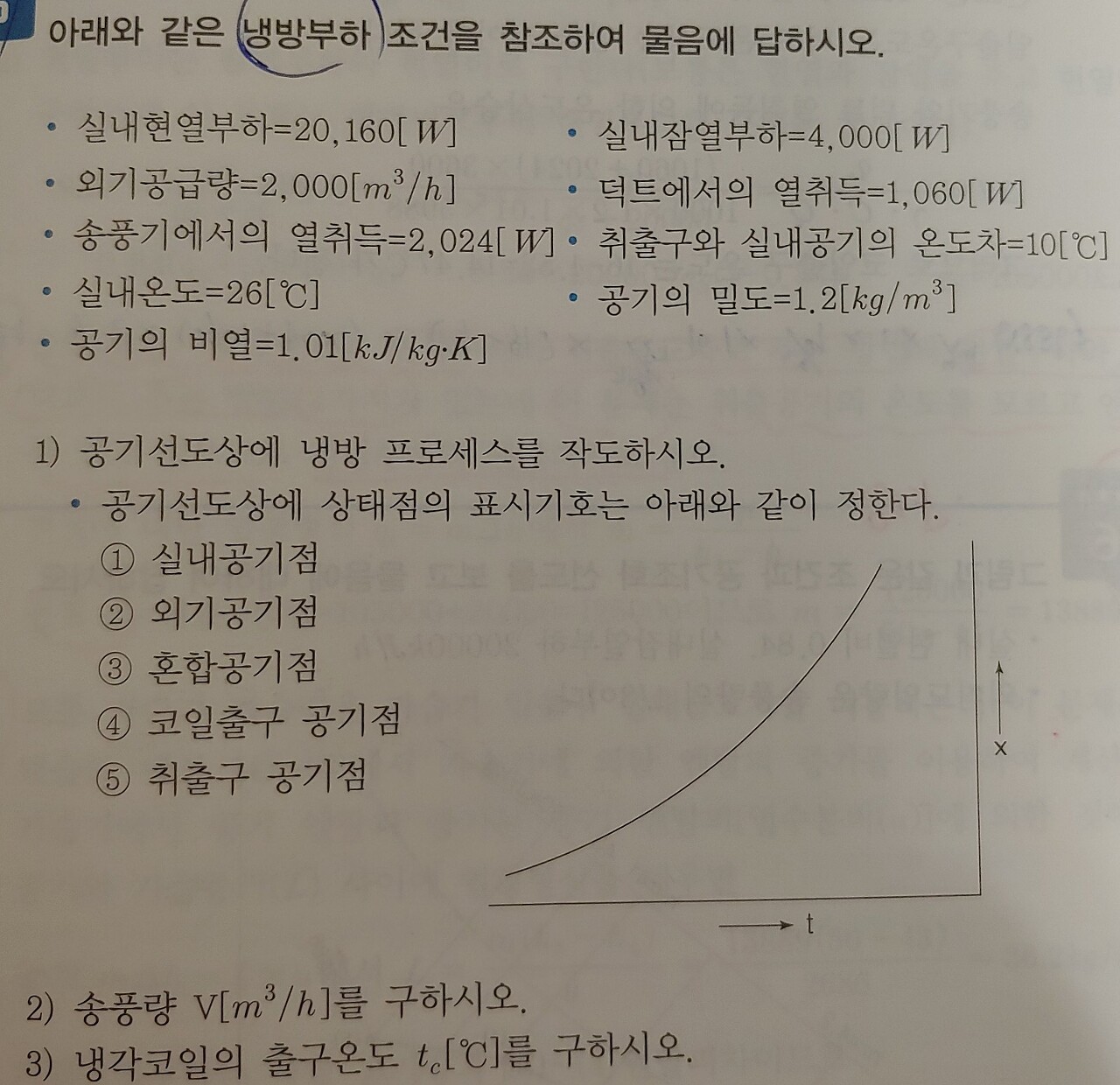

8. 냉방 프로세스......................................................................................................................................................7점
가) 공기선도에 프로세스 ..........................................................................3점
나) 송풍량 구하기.........................................................................................2점
다) 냉각코일 출구 온도 구하기...............................................................2점
9. 고가수조의 유효저수량의 50%에서 펌프 기동, 100%에서 펌프 정지..........................................10점
가) 유효저수량 .........................................................................................2점
나) 관경, 허용마찰손실...............................................................................2점
다) 전양정 ........................................................................................2점
라) 펌프 동력 ..................................................................................2점
마) 유효흡입수두NPSH ..............................................................2점
문제의 조건이 가물가물하다.
양수펌프보다 3M 높은 수면을 가진 저수조에서 고가수조로 양수한다.
그리고, 고가수조에서 하향으로 부하에 공급한다.
부하량이 제시된 것 같다.
가)는 양수펌프의 분당 급수량을 묻는 것 같은데 .....
제시된 조건은 펌프가 20분에 수조를 채워야 한다.
펌프는 유효 저수량 수위의 50%에서 기동하고 100%에서 정지한다.
나)는 어찌 풀어야 하는지 한참 고민되었다.
문제에서 힌트를 찾았다. 풀이과정을 쓰는 곳이 없고, 답 쓰는 곳만 있었다.
다시 문제를 읽다보니, 유속 1.5M/S이하라는 것이 보였다.
분당 유량과 유속을 고려하니, 관경과 허용마찰 손실은 뒷 장의 하겐월리엄 선도를 보고, 구한다.
다)실양정, 마찰양정, 말단필요압력....조건에서 토출 속도는 무시하라고 한다.
39.******가 나왔다.
라)고마운 문제이다. 문제에서 양정을 40M로 하라고 한다.
바로 위의 다)를 틀려도 라)를 맞출 기회를 준 것이다.
마)압입이므로, 대기압 10.33M+펌프보다 높은 수조에서 3M를 밀어주고,
펌프흡입까지 마찰손실과 포화증기압만 빼주면 된다.

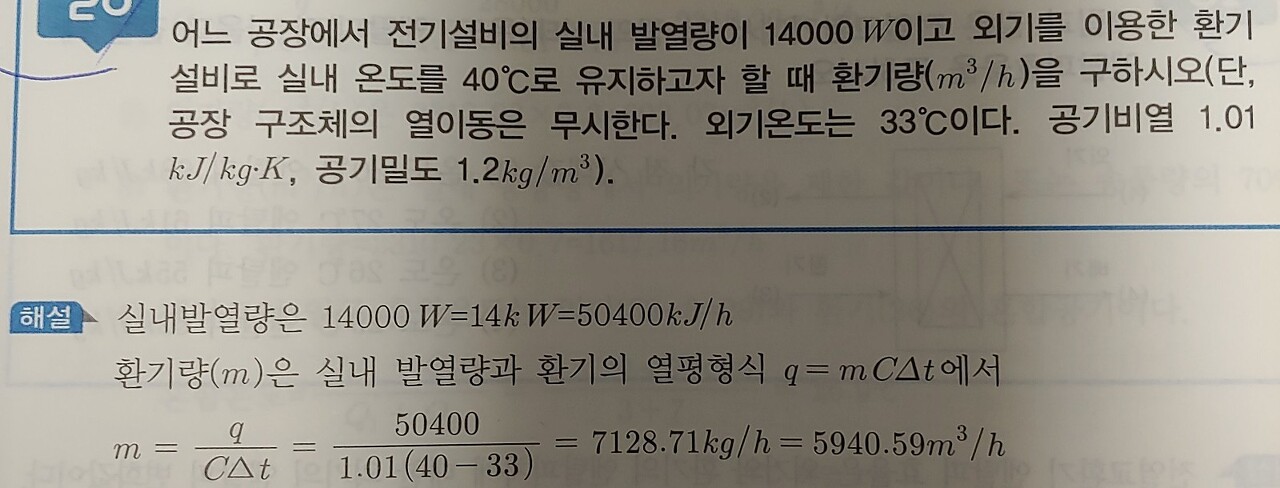

10. 공장 전기실 40도, 외기 33도, 외기도입량 구하기...............................................................................6점
문제) 어느 공장 전기실의 발생부하가 14000W이다.
외기를 도입하여 전기실의 온도를 40도로 유지하려고 한다.
외기는 33도 일때, 외기 도입량은 CMH인가?
기출의 풀이가 어려워 나름의 규칙을 만들었다.
외기로 인해 도입되는 양 + 실내 발생량 = 허용량...으로
이렇게 이해를 하니 필터문제, 먼지 문제 등은 교재의 식이 아니더라도 충분히 맞출 수 있었다.
11. 송풍기의 회전수를 20% 감소시킬 때........................................................................................................5점
문제) 송풍기의 회전수를 20% 감소시킬 때, 송풍량과 양정과 동력은
처음과 비교하여 어느 정도가 되는가?
가) 송풍량...................................................................................................2점
나) 양정.......................................................................................................2점
다) 동력........................................................................................................2점
공식만 알면 무난하다.
12. 유리창 부하........................................................................................................................................................6점
가) 유리창 일사량.....2점
나) 유리창 관류량....2점
다) 유리창 총 부하...2점
문제에서는 몇가지 조건을 주었는데,
일사량은 면적, 차폐계수,
관류량은 실내외온도차, 방위계수를 고려한다는 것만 알고 있으면 무난하다.

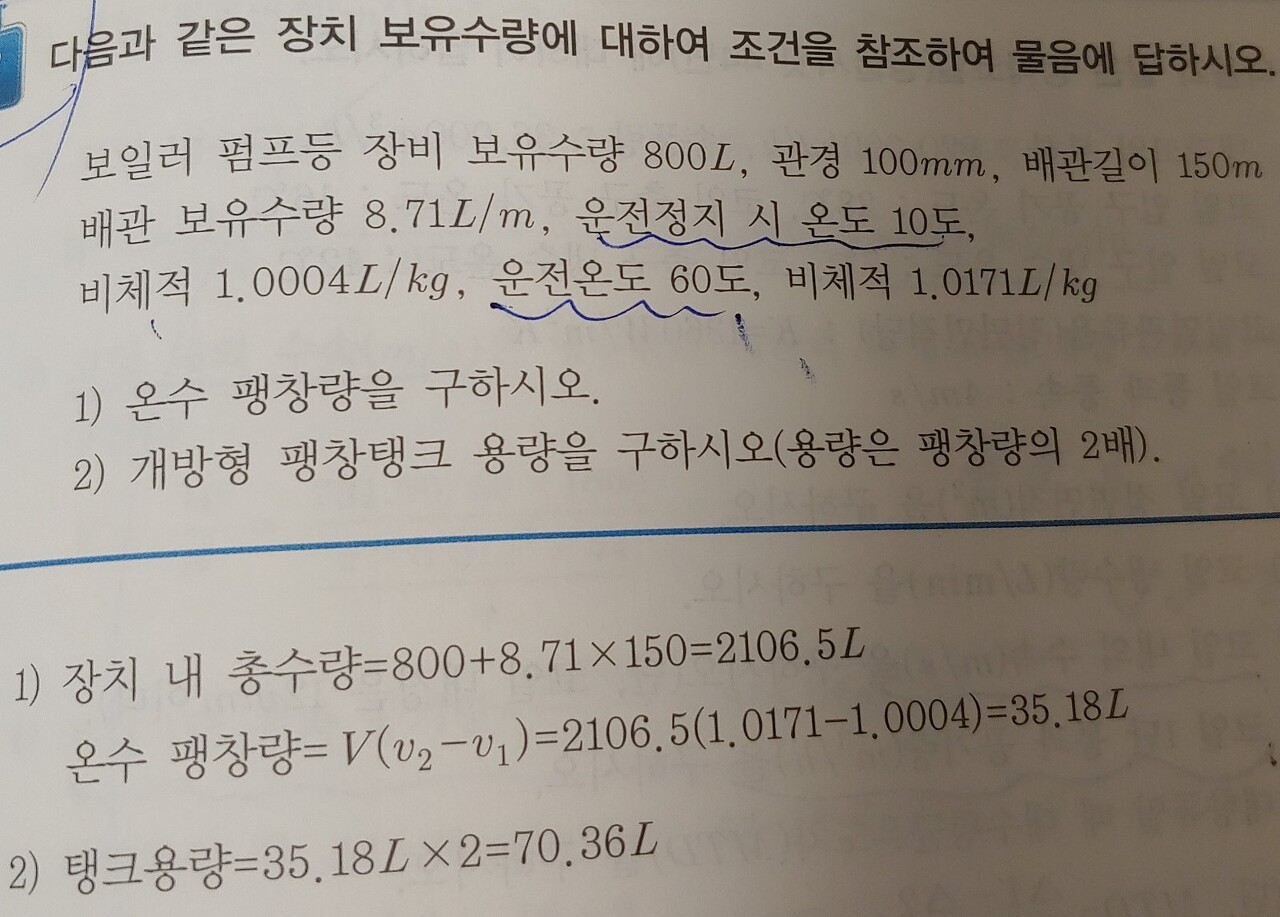

13. 보일러, 관내 수량 주고, 운전 정지 온도 와 밀도 , 운전 중 온도와 밀도....................................6점
가) 팽창량.........................................................................3점
나) 팽창탱크 크기(L).....................................................3점
(팽창탱크는 팽창량의 2배로 한다)
풀이방법을 두 가지로 알고 있는데, 확실히 구분을 못 하겠다.

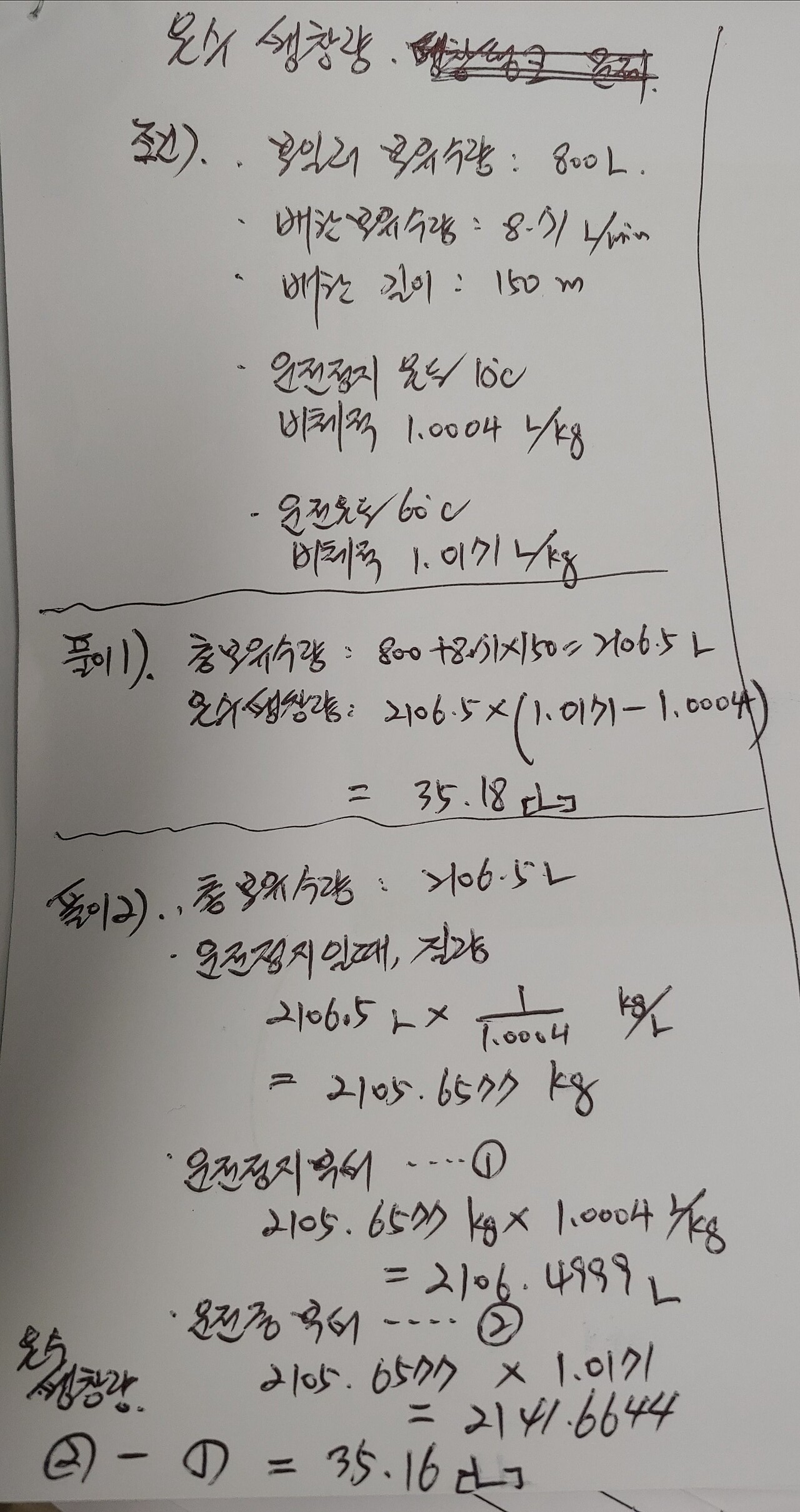

처음에 풀이 1(사진처럼)로 풀었다.
다시 생각, 생각, 생각하다가......, 풀이 2로 수정해서 풀었다.
배점이 5점인지 6점인지 자신이 없다.
이 문제가 당락에 큰 영향을 미친다.ㅠㅠ
혹시 이글을 보시면 확실한 답변 좀 주시면 좋겠습니다.ㅠㅠ
그런데 , 다음 사진과 같이 푼다면, 풀이1 과 풀이2 중에서 어떤 것이 정답인지요?
위의 풀이 중에 어떤 풀이가 맞는지요?
댓글
댓글 리스트-
답댓글 작성자leehoo 작성자 본인 여부 작성자 작성시간 20.11.18 감사합니다.
마음 졸이고 있던 문제인데, 선생님이 득점으로 확정해 주시니.^^
이제 맘 편안히 발표일까지 기다리겠습니다.
그리고,
좋은 교재를 만들어 주셔서 감사드립니다.
교재가 너무 맘에 듭니다.^^
-
작성자ㅋ콤ㅋ 작성시간 20.11.18 잘되실것입니다!
-
작성자꿍쟌 작성시간 20.11.19 1번 배점 7점입니다!
-
답댓글 작성자heosg 작성시간 20.11.19 저두 7점으로 기억합니다. 1번 말고 다른 문제가 12점짜리가 있었어요
-
답댓글 작성자개주둥아리 작성시간 20.11.19 저도 6점이나 7점 정도로 기억합니다
12점이였으면 마지막에 집요하게 봤을텐데 딱히 그러진않았어요..
