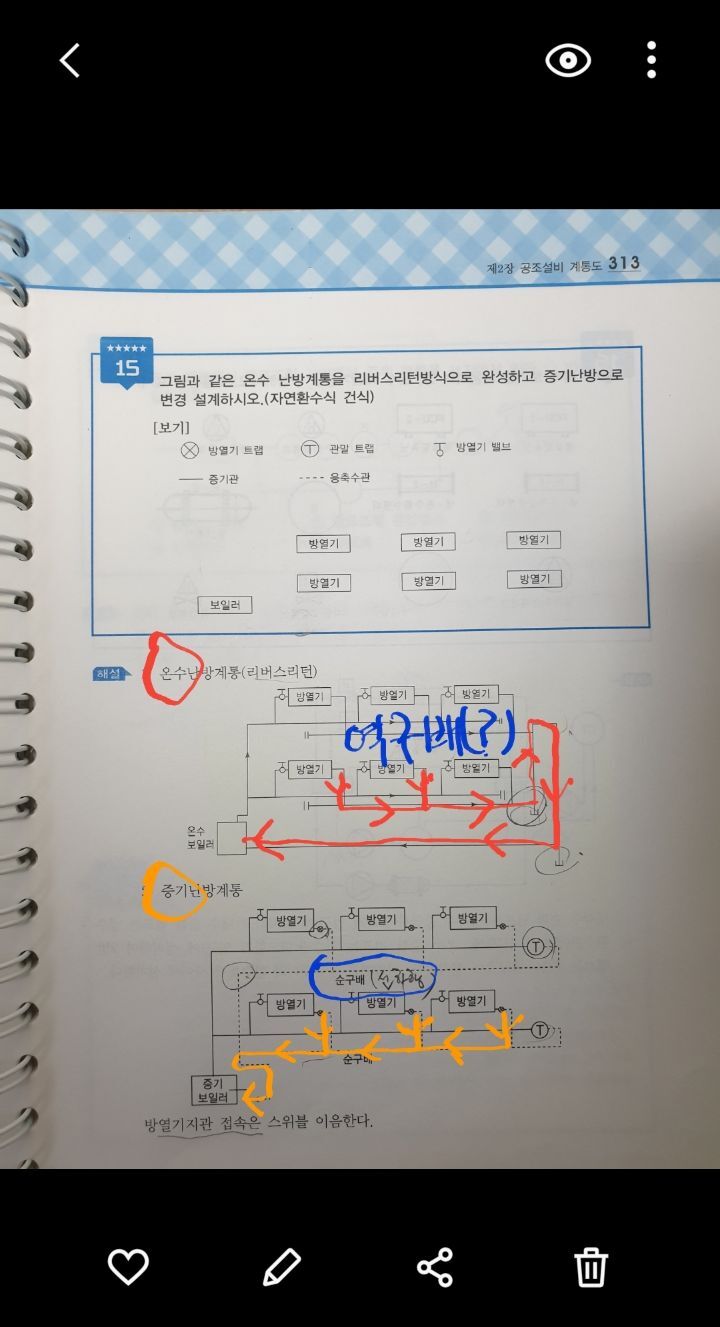

21년도판 실기 제2장 공조설비 계통도 문제 15번 (313페이지)

[이우경]

공조설비 계통도 15번에서 아래와 같이 질문이 있습니다.

1.증기난방은 풀이에서 순구배인데 온수난방은 역구배인가요?

2. 증기난방은 환수관(분홍색)이 온수난방(적색)과 다르게 설계되어 있는데 상이한 설계 이유를 알고싶습니다. 온수와 동일한 환수관설계시 증기난방에서는 어떤 문제가 발생하나요?

[금정]

리버스리턴방식은 냉,온수배관에서 방열기순서에 따른 압력차이를
줄여주기 위해서 사용하는 방식으로 증기에는 사용하지 않습니다.
증기방식에서 순구배표시는 응축수의 자연낙하를 표시하기 위한것으로
보입니다.
