19년4회 건축설비기사 문제 복원해 봅니다.

[종여리]

역시 기억력에 한계가 있어 문제의 순서는 기억이 나지 않습니다.

생각나는대로 기출문제집에서 비슷한 문제 위주로 올려 봅니다.
기출문제에서 없었던 새로운 유형의 문제가 몇문제 있었지만 기존의 기출 문제를 성실히 풀어 보셨다면 어려운것은 없었던걸로 기억 합니다.(어려운 문제는 패스 했기 때문이지요)

제가 기출문제집에서 찾은 유형은 9개 이며
소방 소화전 층당 2개 기준으로 유량, 양정, 동력 문제가 있었습니다.

전기실 발열량 기준으로 환기량 계산하는 문제가 있었던 것 같습니다.

그리고 제가 문제를 패스해서 기억에 없는 문제가 두개 있네요. 시간이 부족했습니다.
이번에는 어렵다고 하면 어려웠고 쉽다고 하면 쉬었을 문제가 많았는데 전반적으로 계산을 지겹도록 했던것 같습니다. 시험보며 이렇게 일한다는 생각을 해본적은 이번이 처음인것 같네요.
많은 분들이 합격했기를 기원 합니다.

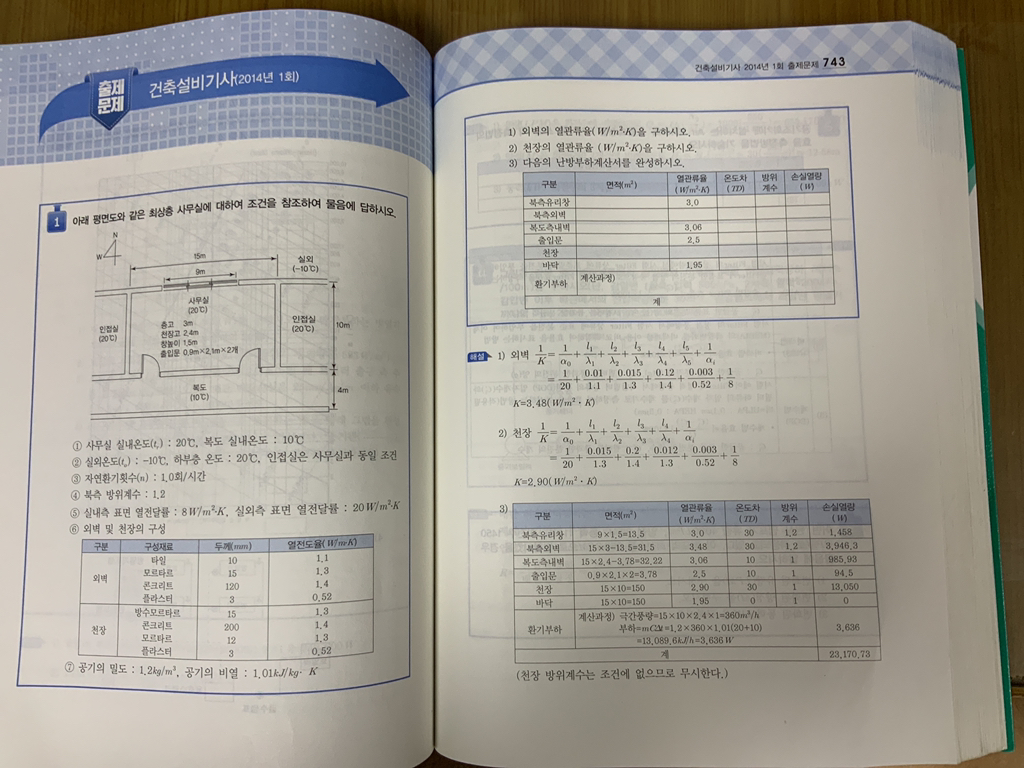

문제)아래 문제와 유사하지만 그대로 나오지는 않았습니다.
천정고가 없었으며 출입문이 한개 있었던 것 같습니다.

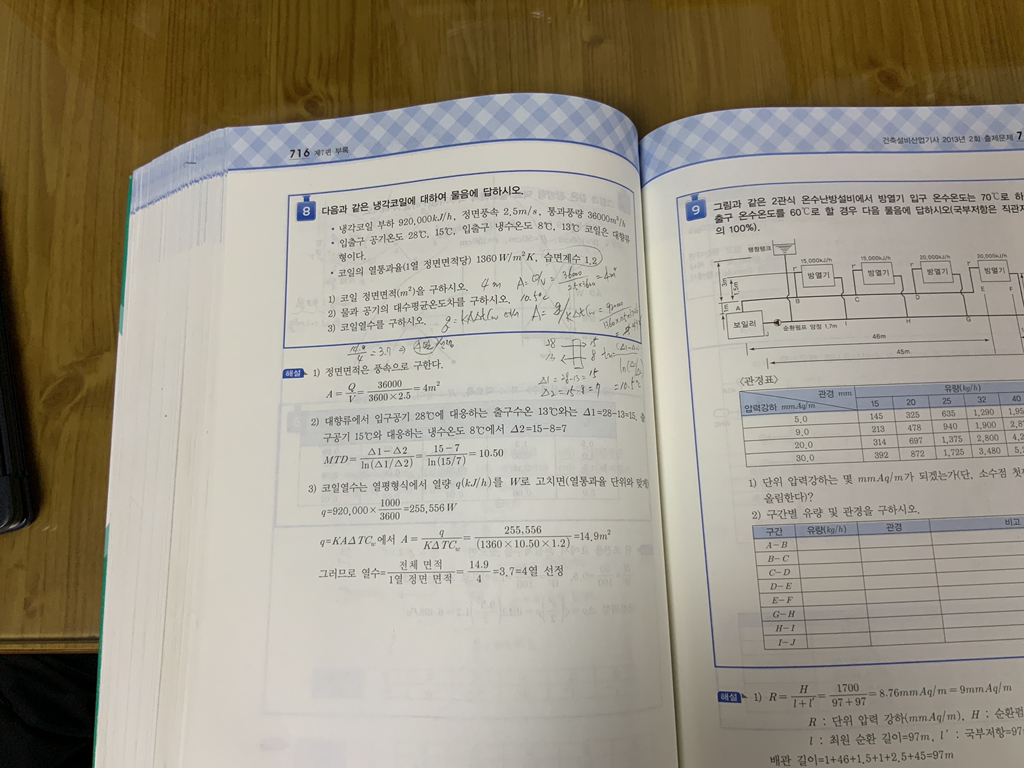

문제) 대수평균온도차에 의한 코일 열수를 구하는 문제

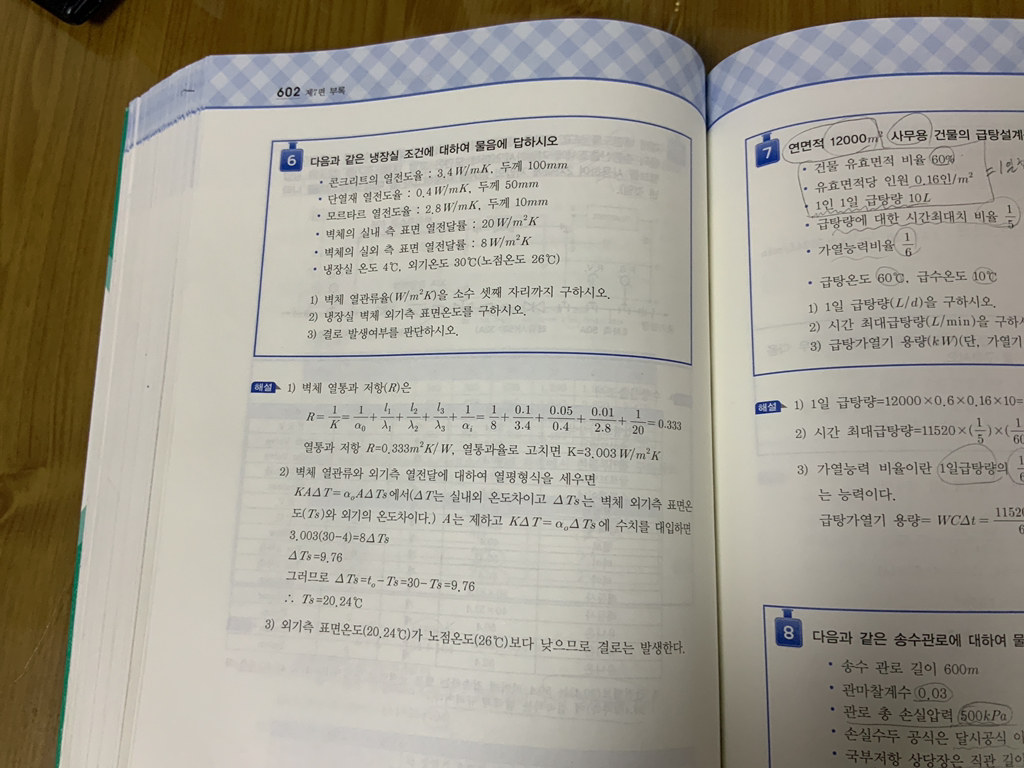

문제)냉장실의 외벽 온도와 결로 여부
문제는 아래와 다르지만 비슷한 문제 유형이었습니다.

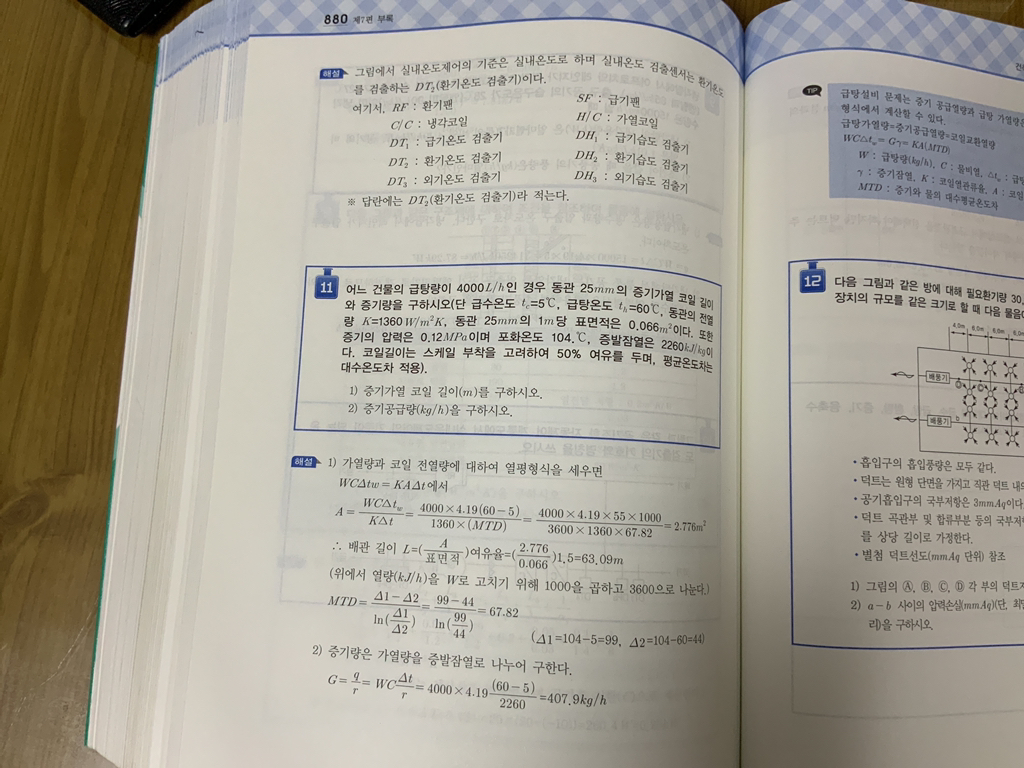

문제)증기가열 코일 길이에 대한 문제
이문제 또한 이대로 나오지는 않았던걸로 기억합니다.

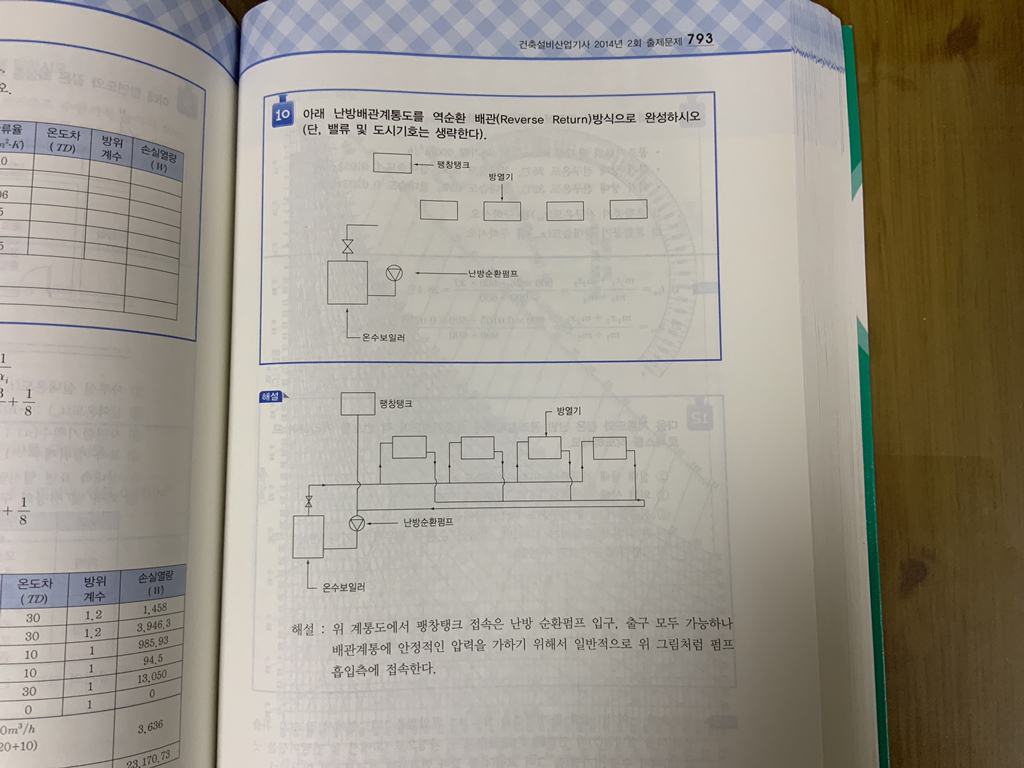

문제)난방 배관 계통도에서 일반방식과 리버스리턴 방식 배관 그리기 문제 였네요

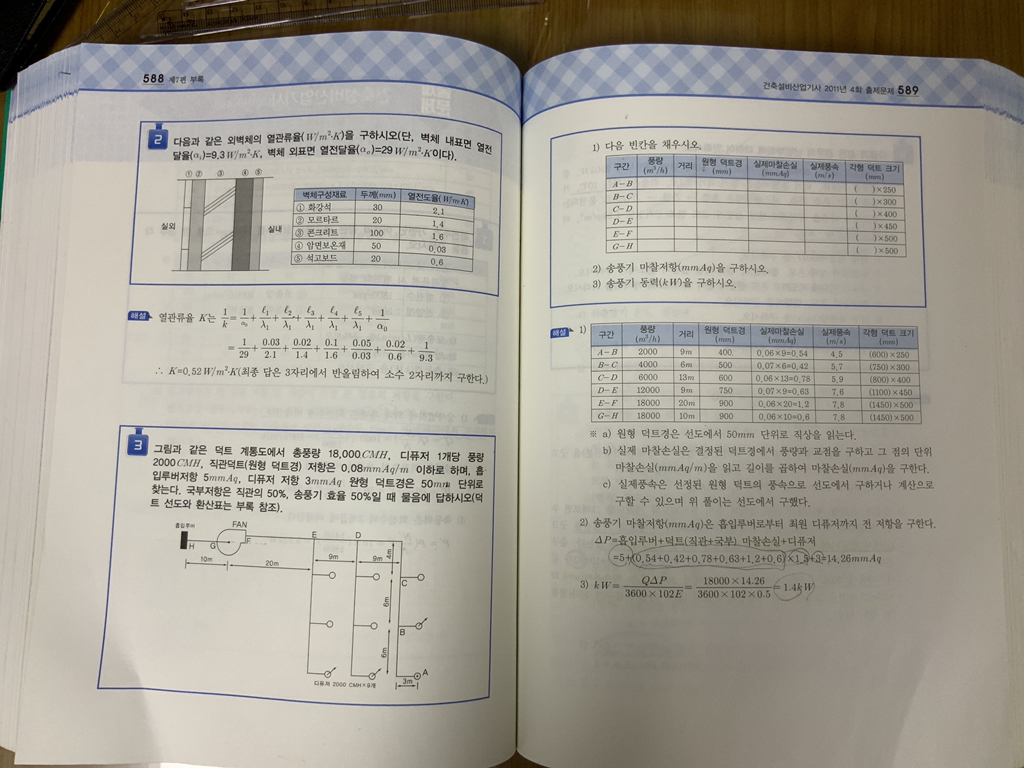

문제)아래 3번 문제입니다. 팬방향만 바뀌었을 뿐 같은 문제 입니다.
덕트 저항이 0.08mmAq/m 임으로 배기 팬이 맞는것 같습니다. 일반적으로 급기팬은 0.1mmAq/m로 계산 합니다.

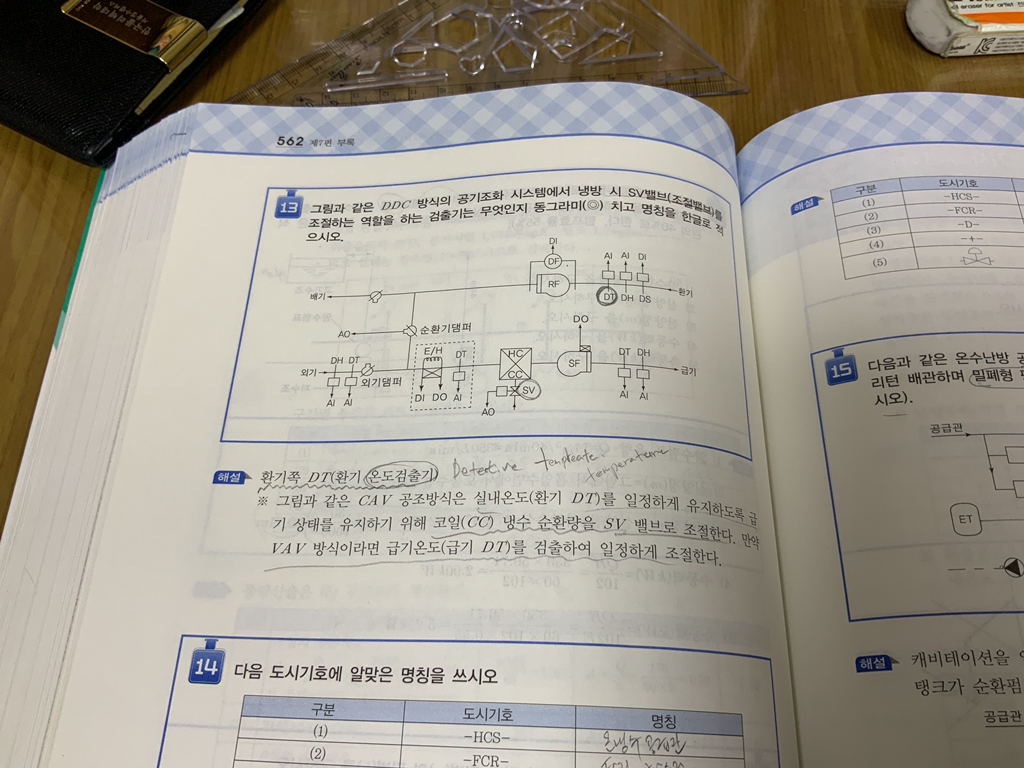

문제) 이번문제에서는 SV가 CV로 표기되었지만 같은 문제 입니다.

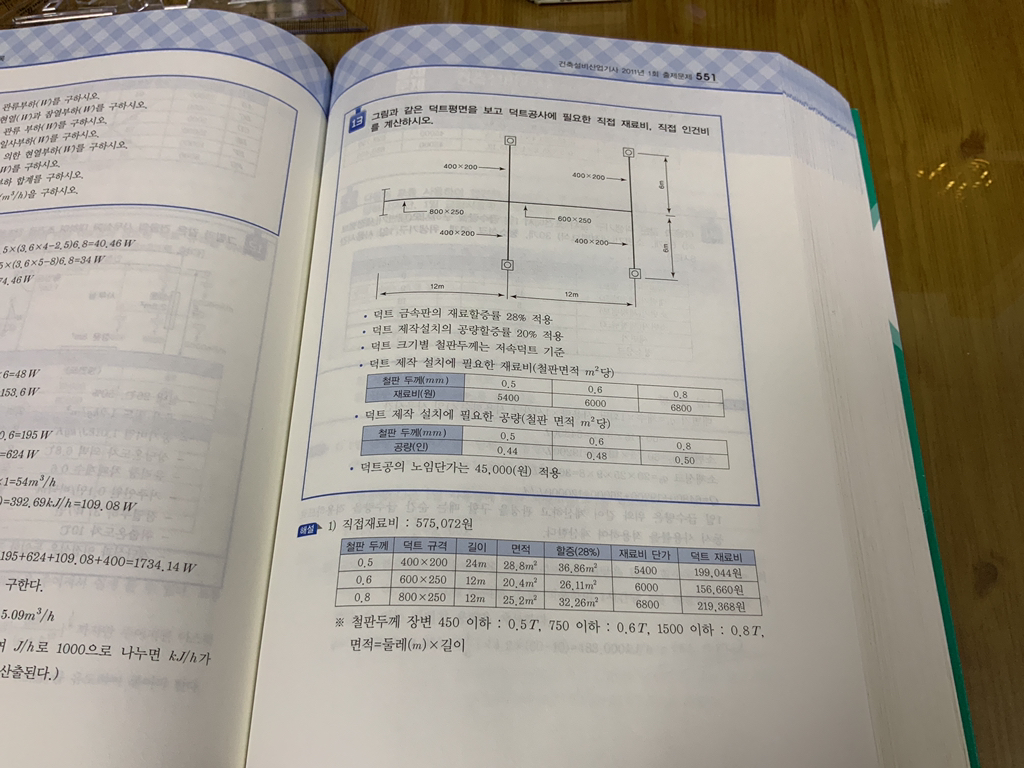

문제)문제에서 덕트 크기에 의한 철판 두께가 주어 졌습니다.
덕트공 노임단가는 25,000원이 예시 였네요

문제)아래 6번 문제 입니다.

[rr합격]

냉장실 결로여부 결로 발생한다 답 맞나요?? 상대습도도 나왔다고 하는데
상대습도는 상관없죠??

[종여리]

상대습도 예시가 80%와 90%였으며 문제는 85% 였음으로 80%일때와 90%일때의 평균값을 구해서 계산하여야 한다고 봅니다. - 이건 제 개인적인 생각 입니다.

[종여리]

문제 배점은
1번 6, 2번 5, 3번 10, 4번 6, 5번 8, 6번 9, 7번 9, 8번 8, 9번 10, 10번 10, 11번 9, 12번 6, 13번 5 입니다.
그런데 문제 순서가 기억이 없어서 무의미 하겠죠?...

[승재아빠]

35.7도인가하고 평균온도 35.3인가해서 결로발생안한다같습니다.
