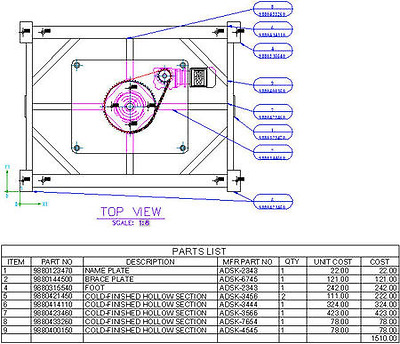

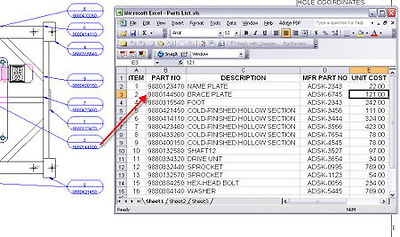

AutoCAD2008에서는 도면 데이터를 추출한 다음 외부 파일의 해당 데이터로 연결하여 데이터 링크 및 데이터 추출이라는 강력한 기능을 결합할 수 있습니다. 예를 들어 도면에는 설명, 제조업체 부품 번호 및 단가와 같이, Excel 스프레드시트에 있는 추가 정보에 해당하는 부품 번호 등 블록 속성이 포함될 수 있습니다.
객체를 추가하거나 제거하여 AutoCAD 도면 데이터를 변경하거나 외부 파일에 있는 데이터를 변경하는 경우, 테이블을 그냥 업데이트해도 객체 데이터와 연결된 데이터뿐 아니라 그 데이터를 바탕으로 한 공식도 적절히 업데이트되므로 안심해도 됩니다.

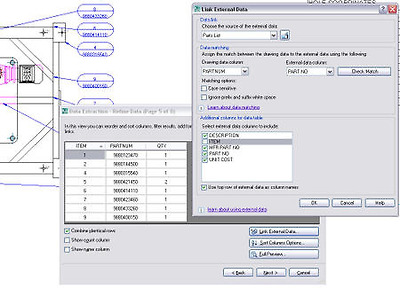

Data Extraction 마법사를 사용하여 도면의 블록 속성 데이터에서 부품 번호와 수량을 추출한 후, 외부 파일에 대한 데이터 링크를 선택할 수 있습니다. 그런 다음 도면 데이터의 어떤 열이 스프레드시트 데이터의 어떤 열에 해당하는지 지정할 수 있습니다.

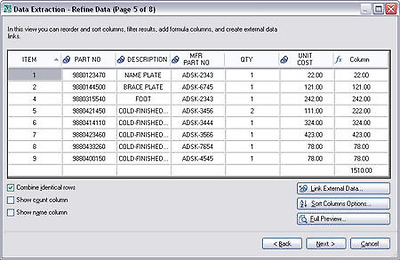

AutoCAD에서는 연결된 열을 아이콘으로 나타냅니다. 열을 끌어서 놓는 방법으로 적절히 배치할 수 있고, 공식 열을 추가할 수도 있습니다. 예를 들어 수량에 단가를 곱하는 공식 열을 삽입해 보겠습니다. 행의 합을 자동으로 구하는 바닥글을 추가할 수도 있습니다.
|
