AutoCAD 2008에서는 Dashboard의 새로운 도면층 패널을 포함하여 도면층 기능이 대폭적으로 개선되었습니다. 도면층 패널에서는 도면층 특성 관리자를 비롯해 다양한 도면층 도구에 빠르게 액세스할 수 있습니다.

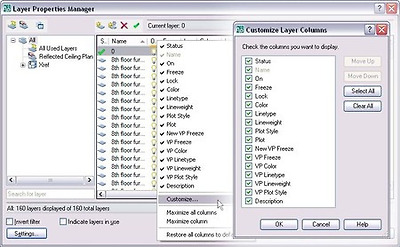

도면층 특성 관리자에서 열 헤더를 마우스 오른쪽 버튼으로 클릭하여 다른 열들을 활성화 또는 비활성화할 수 있습니다.

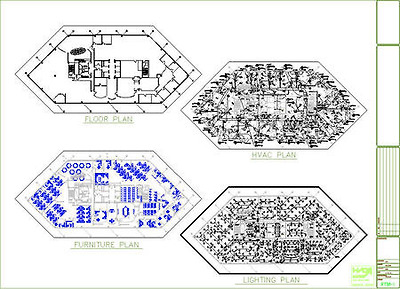

AutoCAD 2008의 향상된 도면층 기능 중 가장 마음에 드는 것은 새로운 뷰포트 도면층 특성, 즉 뷰포트 색상, 뷰포트 선 유형, 뷰포트 선 가중치 및 뷰포트 플롯 스타일 등입니다. 이런 새로운 특성을 사용하여 뷰포트별로 도면층 특성을 적용할 수 있습니다. (다중 뷰포트에 표시되는) 도면층이 많은 도면을 가지고 있는 경우, 한 뷰포트에 있는 특정 도면층을 강조하면서 다른 뷰포트에 있는 것을 덜 강조할 수 있습니다. 이럴 때는 전역 색상을 변경하여 모든 뷰포트에서 도면층 색상을 바꾸지 말고, 특정 뷰포트 내에서 새로운 뷰포트 색상을 변경하면 됩니다. 새로운 뷰포트 도면층 특성을 사용하면 도면 객체의 복사본을 여러 개 만들어 관리할 필요 없이 원하는 방식대로 도면 정보를 표시할 수 있습니다.

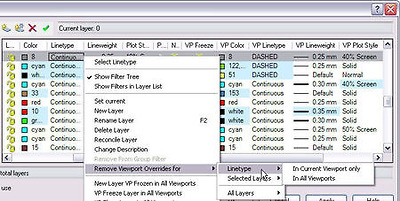

뷰포트 재지정이 있는 도면층은 파란색 배경으로 강조됩니다. 도면층 특성 관리자의 하단 왼쪽 모서리에서 액세스할 수 있는 새로운 설정 대화상자를 사용하여 배경 색상을 변경할 수 있습니다. 도면층을 원래의 전역 특성으로 복원하려면 도면층 특성 관리자에서 마우스 오른쪽 버튼을 클릭하고 도면층 상태 복원 옵션을 선택합니다. 선택한 도면층에서만 또는 모든 도면층에서 재지정을 제거할 수 있고, 현재 뷰포트에서만 또는 모든 뷰포트에서 재지정을 제거할지 여부를 선택할 수 있습니다.

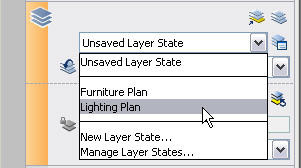

AutoCAD 2008에서는 도면층 상태의 효율성과 뷰포트 도면층 특성의 유연성을 결합할 수 있습니다. 도면층 특성 관리자을 먼저 열지 않고도 대시보드나 새로운 도면층 상태 명령에서 도면층 상태 관리자에 직접 액세스가 가능합니다. DWG, DWT 또는 DWS 파일에서 직접 도면층 상태를 가져올 수 있는 새로운 기능으로 업데이트되었습니다. 도면층 상태 관리자 내부에서 기존 도면층 상태를 손쉽게 복원할 수 있습니다. 또는 훨씬 높은 효율성을 달성하기 위해서는, 단순히 대시보드의 도면층 패널에 있는 새 도면층 상태 드롭다운 목록에서 알맞은 도면층 상태를 선택합니다.
|
